Правильная установка внешнего блока кондиционера на лоджии ии балконе

Выбор места для наружного блока

Наружный блок сплит-системы сжимает фреон, передавая его во внутренний. Конденсатор, находящийся в этом блоке, отдает теплый воздух, раздуваемый вентилятором. Этот факт стоит учитывать, выбирая место для наружного блока системы.

Определение места для данного блока зависит от ряда факторов. Шум работающего вентилятора может причинять неудобства соседям. Ветер, направленный на вентилятор наружного блока препятствует его нормальной работе. Установка на застекленной лоджии может создать некоторые проблемы с отводом теплого воздуха. Попадание прямых солнечных лучей, как и воздействие атмосферных осадков, негативно сказывается на функционировании агрегата.

Не стоит размещать его и вблизи деревьев, так как при порывах ветра возможно попадание в блок веток или листьев. Запрещено монтировать наружный блок сплит-системы вблизи газовых труб.

Выбор места для наружной части системы осуществляется и с учетом сокращения длины трубок, соединяющей наружный и внутренний блоки.

Отдельное внимание необходимо уделить отводу конденсата. Жидкость не должна стекать на фасад дома

Лучше всего отводить конденсат в канализацию, однако это может оказаться весьма недешево.

Правильная установка внешнего блока кондиционера на лоджии ии балконе

Место для наружного короба выбирается таким образом, чтобы обслуживание его не вызывало никаких затруднений.

Правила размещения климатических устройств

В инструкции по эксплуатации указываются правила размещения для безопасной и надёжной работы устройств. Для безопасной работы необходимо:

не размещать блоки близко к источнику тепла;

рядом с наружным блоком не должна проходить газовая труба;

нельзя хранить вблизи от блоков легковоспламеняющиеся и ядовитые материалы;

крепление должно выдерживать большой вес наружного блока и не разрушится от вибрации.

Надёжную работу устройства обеспечат следующие правила:

Правильная установка внешнего блока кондиционера на лоджии ии балконе

наружный блок устанавливается не ближе 500 мм от стены;

внутренний блок монтируется не ближе 150 мм от потолка. С обоих боков у блока должно обеспечиваться свободное пространство более 100 мм;

чтобы свободно стекал конденсат, внутренний блок монтируется под наклоном до 5 градусов;

протяжённость всех коммуникаций не больше 10 м;

разница по высоте между блоками до 3 м.

Рекомендации по эксплуатации сплит системы

Климатотехника выручает нас в знойные летние месяцы, охлаждает наши квартиры и дома, и, чтобы сохранить сплит системы в хорошем состоянии и надолго, разумно прислушаться к следующим рекомендациям.

Совет #1. Выбирая кондиционер, отнеситесь серьезно к расчету мощности необходимой техники.

При просчитывании необходимо учитывать площадь помещения, число проживающих людей, наличие тепловыделяющих устройств и другие параметры, но за базовую величину следует принять число,  равное площади, разделенной на десять.

На практике мощность потребления раза в три меньше мощности охлаждения, фактически кондиционер представляет собой холодильное устройство, которое перемещает холод. По этой причине и обогревать помещение экономически выгоднее кондиционером, а не электронагревателями.

В любом случае для эффективного использования сплит системы требуется приобретать кондиционер с мощностью, соответствующей указанной площади помещения.

При установке кондиционера на южной солнечной стороне, мы добавляем нагрузку на компрессор, внутренний и внешний блоки системы, не учитывая достаточно значительные поступления тепла солнца. По оценкам специалистов, если на северной стороне приток составит 100 Вт, то на юго-восточной он составит 400 Вт на 1 кв. м. оконного проема

Совет #2. Не размещайте блоки кондиционера на солнечной стороне. Под солнечными лучами датчик температуры на корпусе будет нагреваться и показывать значения, не соответствующие действительности. Помимо этого, на нейтрализации излишнего тепла кондиционер теряет дополнительно энергию.

Оптимальным решением будет использовать плотные шторы или жалюзи в квартире, и установить козырек для защиты от солнца ( зимой от снега) над наружным блоком системы.

Совет #3. Не включайте кондиционер на обогрев при температуре ниже нуля.

Все современные модели имеют ограничительный диапазон температур, для охлаждения это от -5 и +18 градусов (для различных систем) до верхней границы +43. Ограничение использования связано с изменением физических характеристик компрессорного масла и фреона при минусовых показателях, и износом компрессора в течении 2-3 лет.

Совет #4.  Обязательно проветривайте помещение, но при выключенном кондиционере. Ошибочно считать, что обычный кондиционер охлаждает поступающий с улицы свежий воздух, а использованный из помещения выталкивает наружу. Только у оконных и канальных агрегатах есть возможность добавлять свежий воздух в общий объем (до 30%).

Исходя из величины главного технического параметра канальных кондиционеров, оборудование подразделяется на низко-, средне- и высоконапорное. Первые, с короткими воздуховодами часто устанавливаются в гостиницах, вторые – в домах и офисах, мощные последние в залах и супермаркетах

Сплит система может только охлаждать и нагревать, перемещать по кругу одни и те же, находящиеся в закрытом помещении, воздушные массы. Обычно применяют кондиционер при закрытых окнах и дверях, чтобы не тратить зря электроэнергию, что, с другой стороны, влечет накопление углекислого газа.

Поэтому необходимо раз в несколько часов (при отключенном кондиционере) минут 15 проветривать помещение.

Совет #5. Регулярно очищайте и меняйте фильтры. Накапливание пыли на фильтрах приводит к размножению бактерий и дополнительной нагрузке для кондиционера. Современные модели устройств оснащены несколькими фильтрами для грубой и тонкой очистки.

Популярные статьи  Установка входных дверей по нормам и правилам пожарной безопасности

Главный фильтр  предназначен для защиты от грязи деталей внутреннего блока и предупреждения засорения системы, от его качества зависит износ кондиционера в целом. Представляет собой металлическую или пластиковую сетку, легко моющуюся мыльным раствором.

Фильтры тонкой очистки выпускаются в большом ассортименте и меняются мастерами из техобслуживания.

Каких ошибок следует избегать

Самая большая ошибка – это своевольный монтаж наружного блока. Если существуют нормы установки или запреты, наложенные городскими властями либо управляющей компанией, с ними предварительно нужно ознакомиться. При нарушении придется не только заплатить штраф, но и самостоятельно демонтировать оборудование.

Правильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконеПравильная установка внешнего блока кондиционера на лоджии ии балконе

Также не стоит устанавливать наружный блок в остекленной лоджии с постоянно закрытыми или недостаточно открытыми окнами – оборудование раньше срока выйдет из строя из-за регулярных перегревов. А неправильно выбранное место монтажа внутреннего модуля приведет к тому, что сплит-система будет работать вхолостую, охлаждая воздух на балконе и на улице, а не в комнате.

Правильная установка внешнего блока кондиционера на лоджии ии балконе

Если кондиционер установлен для охлаждения лоджии, то подойдет любая стена

Часто ошибаются при устройстве кронштейнов для модулей. Если во время работы происходит вибрация, это необходимо предусмотреть: установить амортизирующие прокладки, использовать только прочные металлические кронштейны, выдерживающие вес блока. Необходимо следить за крепежом: от постоянной вибрации со временем гайки могут ослабнуть.

Источник

1 Для чего предназначен блок ротации кондиционеров

Как уже отмечалось в серверном помещении необходимо устанавливать кондиционеры для поддержания идеальных условий. Но, при этом одна единица подобных охлаждающих устройств не сможет создать постоянную подходящую температуру в этой комнате. Всегда должен существовать запасной вариант оборудования на случай аварийной ситуации.

Несколько сплит-систем будут работать по очереди регулируемые устройством ротации кондиционеров. Этот прибор будет обеспечивать последовательность их работы с включением и выключением кондиционеров в нужном режиме.

Согласователь деятельности кондиционеров отменяет необходимость присутствия человека на стадии управления. Такое устройство сможет включать и выключать кондиционеры по мере надобности через равные временные отрезки. Сам механизм обеспечивается изменением параметров по подаче напряжения. Такой принцип работы предотвращает преждевременный износ оборудования и распределяет нагрузку равномерно.

Рассмотрим, для чего же предназначена система ротации климатической техники.

  1. 1. Напряжение переключается с вышедшего из строя аппарата на агрегат находящийся в резерве.
  2. 2. Поочередное подключение обоих охлаждающих модулей сохранит и поддержит нужный температурный режим в серверном помещении.
  3. 3. Если случилось отключение электроэнергии в данном районе, то при ее возобновлении все группы кондиционеров будут перезапущены.
  4. 4. Становится невозможным незапланированное отключение этого оборудования с использованием пульта или же изменение режимов работы кондиционера.
  5. 5. Осуществляется контроль при ситуации включения двух или более систем при очень жаркой погоде.
  6. 6. Если в случае аномальной внешней температуры, повышается норматив в помещении, следует последовательное включение дополнительных мощностей. Это становится возможным за счет датчиков обследующих температурный режим.

Благодаря последнему пункту при аномальной ситуации можно резко понизить повышенное тепло в серверной.

Какова структура согласователя для кондиционеров? Основными элементами такой системы будут встроенный программируемый микропроцессор и различные датчики, предназначенные для сбора информации.

Фото 1. Расположение согласователя работы кондиционеров в помещении серверной.

Основной датчик связан с изменением температурной среды и действует в границах от пятидесяти градусов мороза до ста двадцати градусов тепла. Процесс подключения кондиционеров осуществляется через специальные адаптеры. Режим регулируется с помощью таймера. Периодичность подключений возможна в диапазоне от одного часа до десяти суток.

Тестовый режим работы предполагает использование всех подключенных систем одновременно.

Отличия, которые закладывают производители, несущественные и в основном касаются способов подключения климатического оборудования.

Установка кондиционера на застекленном балконе или лоджии, особенности | Свой Климат

Мы в компании Свой Климат устанавливаем кондиционеры с 2011 года и наши клиенты зачастую сталкиваются с такой ситуацией: монтаж наружного блока на фасад невозможен! Это происходит по разным причинам:

  • помещение граничит только с лицевым фасадом, а установка на него запрещена;
  • облицовка дома сделана целиком из стекла или другого материала, к которому нельзя ничего крепить;
  • управляющая организация или собственник запрещает крепление посторонних предметов на здание;
  • на стене нет свободного места.

Не стоит отчаиваться – существует множество решений: размещение на чердаках и подвалах, крышах, на общих и пожарных лестницах, технических этажах, вентиляционных камерах, паркингах и прочих, прочих, прочих. Все зависит от расположения Вашей квартиры.

 Эти решения может найти только специалист с большим опытом – инженер-замерщик. Он проверяет все варианты и предлагает самый оптимальный с точки зрения технических возможностей оборудования и ваших пожеланий.

 Вызвать замерщика можно по телефону +7(812) 748-2-748 Пн – Пт, с 9:00 до 18:00.

Одно из самых популярных решений – установка кондиционера на балконе или лоджии. Часто застройщики предусматривают именно там места под внешний блок кондиционера.

Для уточнения давайте разберемся, что мы считаем балконом, а что лоджией. Балкон является самостоятельным помещением, выступающим на несколько метров от несущей стены здания, по периметру в целях безопасности устанавливается ограждение. Лоджия наоборот является продолжением существующего помещения, у нее имеется крыша и стены.

Речь идет именно о внутреннем пространстве, т.к. если установка на фасаде запрещена – значит скорее всего она невозможна и на наружных частях балкона.  При этом балкон может быть, как застекленными, так и нет. Балкон (лоджия) является частью Вашей собственности и запретить установку чего-либо на этой территории Вам никто не имеет права.

Особенности размещения наружного блока на застекленном балконе:

Особенности актуальны для застекленных помещений. Расположение кондиционера на открытых балконах практически не отличается от установки на фасаде.

1. Внешний блок сплит системы отводит тепло от внутреннего и повышает температуру окружающего воздуха. Чтобы предотвратить его перегрев и снижение эффективности системы окна на лоджии открывайте окна на все время работы кондиционера.

  Либо можете заказать установку решетки для балкона или полную термоизоляцию кондиционера. 2. Звук от работающего внешнего блока будет отражаться от плоскостей балкона и может быть несколько выше по сравнению с размещением на улице.

Популярные статьи  Домашняя мастерская: детские поделки из бумаги к 1 сентября (23 фото)

 Уровень и интенсивность напрямую зависят от сплит системы, поэтому лучше выбрать тихие инверторные кондиционеры, проверенных марок (например, Fujitsu, Daikin, Tosot, Lessar). 3. Дверь на лоджию держите закрытой. Так Вы не допустите приток горячего воздуха в охлаждаемое помещение. 4.

Совет: Если Вы хотите охладить несколько комнат, а лоджия у Вас одна и площадь её невелика, вместо нескольких кондиционеров лучше заказать одну мульти сплит систему. К ней можно подключить до 8-ми внутренних блоков, а сэкономленное место Вы сможете использовать с пользой.

Плюсы размещения кондиционера на застекленной лоджии:

1. Для установки наружного блока не требуются высотные работы – экономия до 8 000 рублей. 2. Не нужно получать доступ на крышу и согласовывать время проведения работ. 3.

 Не требуется согласования установки кондиционера с Комитетом по Градостроительству и Архитектуре – экономия 7 000 рублей и 30 дней, которые понадобились бы на согласование. 4.

 Защищенность блока от повреждения сосульками, посторонними предметами, от краж и вандализма. 5. Удобный доступ для технического обслуживания.

Для устранения этого приходится осуществлять работы по переносу наружного блока, что влечет материальные и косметические потери, которых можно было избежать, обратившись изначально в профессиональную климатическую компанию.

Ваши вопросы вы можете задать нам по телефону +7(812) 748-2-748 Пн – Пт, с 9:00 до 18:00 или электронной почте [email protected]  – пишите круглосуточно, ответим Пн – Пт, с 9:00 до 18:00

Организация отвода конденсата кондиционера в канализацию

При работе кондиционера на агрегатах наружного и внешнего блока конденсируется вода, которая отводится через дренажные отверстия. Разберемся, как сделать отвод конденсата от кондиционера в канализацию.

Для кондиционера обязательно необходимо установить отвод конденсата.

Плюсы и минусы вариантов отведения конденсата

Существует 4 способа отведения образовавшейся воды:

  1. Вывод на улицу – дешево и просто, но стекающая вода при порывах ветра может попадать на стекла, стены и оборудование соседей. В некоторых городах есть официальный запрет на такой способ отведения конденсата.
  2. Вывод в бачок – более эстетичный вариант, требующий регулярного обслуживания.
  3. Отвод конденсата в канализацию самотеком. Наиболее предпочтительный вариант, имеющий существенное ограничение – самотеком конденсат отводится, если есть возможность проложить дренажные трубы с уклоном минимум в 2, а лучше – в 3 градуса.
  4. Принудительный слив конденсата из кондиционера в канализацию. Если расположение окон и дверей делает невозможным прокладку труб под нужным уклоном, применяют специальную помпу, которая отводит воду под давлением.

Рассмотрим особенности отведения воды в канализацию.

Применяемые материалы

Расположение кондиционеров и устройство насоса для отвода конденсата.

Подключение дренажа кондиционера к канализации может потребовать такие материалы:

  • трубки из полипропилена для слива конденсата, с диаметром 20-25 мм;
  • дренажные шланги – представляют собой гибкую гофрированную трубу с диаметром 16 или 20 мм;
  • дренажный сифон – может быть заменен простым изгибанием шланга, образующим гидрозатвор;
  • переходники;
  • уплотнители;
  • теплоизоляция – предотвращает на поверхности отводной трубы образование конденсата;
  • хомут соединительный – исключает возможность протечек в месте соединения сливной трубы блока с дренажной трубой;
  • крепежный хомут для труб – позволяет избежать деформации трубы, рекомендуется устанавливать через каждый метр;
  • помпа – применяется при невозможности отведения конденсата самотеком.

Правильная установка внешнего блока кондиционера на лоджии ии балконе

Покупка материалов должна выполняться по расчетам, выполненным на основании схемы, по которой будет производиться отвод конденсата от кондиционера в бытовую канализацию.

Правильное расположение труб для отвода конденсата.

Чтобы организовать отведение воды от внешнего блока, в стене необходимо просверлить отверстие. Это отверстие должно быть хорошо защищено от попадания влаги и ветра. При неправильной установке дренажных шлангов, влага с отводной трубы может подмывать отверстие с внешней стороны стены дома.

В стенах помещения делают штробы и укладывают в них трубы, по которым отводится конденсат от кондиционера в канализацию. При объединении в одну линию отводов от нескольких кондиционеров может потребоваться увеличение диаметра дренажных шлангов.

Дополнительную защиту обеспечивает изоляция трассы гофрированной трубой или виниловой лентой.

Вывод кондиционера в канализацию может выполняться в слив раковины или в трубу, ведущую к стояку. Использование гидрозатвора, созданного изгибанием шланга, не рекомендуется, если кондиционер работает нерегулярно. Вода в трубе будет пересыхать и не остановит распространение запахов канализации в квартиру. Рекомендуем не экономить и приобрести полноценный дренажный сифон с обратным клапаном.

Применение помп также имеет свои недостатки: создает дополнительные шумы, требует профилактического обслуживания, а иногда и аварийного ремонта помпы.

После подсоединения всех систем осуществляют пробный сброс воды в дренажные ванночки кондиционера. После проверки герметичности всех стыков приступают к заделке штроб.

Установка

Определившись с оптимальным месторасположением, можно приступать к монтажу внутреннего и внешнего блоков, особенности установки которых пошагово описаны ниже.

Внутреннего блока

Монтировать внутренний блок следует так, чтобы длина соединительной трассы была как можно меньшей. Существует ряд рекомендаций, которые должны быть учтены при установке.

  1. Не допускается монтировать внутреннюю часть сплит-системы напротив кровати или кресел – прямой поток холодного воздуха негативно отразится на здоровье человека.
  2. Не рекомендуется крепить испаритель менее чем в 10 сантиметрах от потолка. Это обеспечит необходимый забор воздуха и эффективную работу устройства.
  3. Не допускается установка оборудования над шкафами, антресолями или иной мебелью. Во-первых, устройство не будет правильно функционировать, а во-вторых, при включении оно будет сдувать пыль с поверхностей.

Правильная установка внешнего блока кондиционера на лоджии ии балконе

Внутренний блок нужно разместить так, чтобы обеспечить к нему свободный доступ для проведения обслуживания или ремонта. Поблизости должна быть отдельная розетка, к которой не будет подключаться другая техника. Использование удлинителей не допускается — при необходимости нужно удалить оригинальный кабель питания и подключить новый, подходящей длины.

Популярные статьи  Как стилизовать ваше жилье под комнату из сериала «Шерлока»

Сам процесс монтажа оборудования выглядит следующим образом. В стене пробивается отверстие для вывода соединительной магистрали. Далее делается разметка, после чего монтируется пластина для установки блока. К самому кондиционеру крепится магистраль необходимой длины, после чего она проводится в отверстие наружу, а внутренний блок вешается на закрепленную пластину.

Внешнего блока

Наружный блок должен быть размещен по возможности так, чтобы сократить длину соединительной магистрали. Его установка также требует соблюдения ряда правил.

  1. Не допускается размещать наружную часть сплит-системы около окон, тем более соседских, потому что шум во время работы техники может мешать людям.
  2. На блок не должны попадать атмосферные осадки или прямые лучи солнца. В противном случае над компрессором необходимо соорудить защитный козырек.
  3. Не следует крепить агрегат возле деревьев, потому что ветки могут попасть в блок и повредить его.
  4. Поблизости должны отсутствовать газовые трубы.
  5. Дренажную трубку во время установки нужно отвести подальше, чтобы вода не лилась под стены дома. Также не стоит допускать, чтобы жидкость текла на тротуар на головы проходящих людей.
  6. Блок должен быть размещен так, чтобы можно было легко провести обслуживание или ремонт.

Правильная установка внешнего блока кондиционера на лоджии ии балконе

Если агрегат устанавливается непосредственно на переднюю или боковые стенки балкона, нужно учитывать их прочность. Если они ветхие, стенки следует дополнительно укрепить.

Если есть возможность, магистраль нужно закрепить внутри балкона. Это защитит ее от воздействия высоких и низких температур, осадков и случайных повреждений. Закрыть ее разрешается декоративным коробом.

На балконный или кирпичный парапет лоджии или балкона компрессор устанавливается на кронштейны, закрепленные анкерами. Если балкон металлический, к нему можно приварить уголки. В ряде случаев с внутренней стороны парапета прикладывают металлическую пластину и устанавливают кронштейны сквозным креплением. Нужно учитывать, что внешний блок не должен быть размещен вплотную к стенам — сбоку и сзади требуются зазоры для естественной циркуляции воздуха.

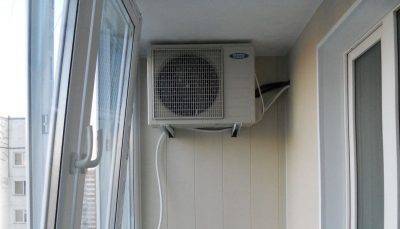

Установка на застекленной лоджии

Несмотря на то, что установка наружного блока на застекленной лоджии не допускается, иногда такой монтаж все-таки выполняют.

При таком виде монтажа также есть перечень рекомендаций.

  1. Если установка кондиционера проводится перед остеклением балкона, можно заказать специальный короб для внешнего блока, который позволит вывести тепло наружу.
  2. Для отвода тепла агрегат допускается разместить непосредственно напротив открывающейся створки окна, чтобы горячий воздух выходил наружу.
  3. Кондиционер можно установить, сделав в боковой стенке вырез под наружный блок. Устройство вставляется в него и надежно фиксируется.
  4. При монтаже внутри лоджии нужно ставить емкость, в которую будет отводиться конденсат. Необходимо будет следить за ее наполнением и регулярно выливать скопившуюся жидкость.
  5. Лучшим решением станет подключение дренажа к канализации, но это может быть слишком сложно в зависимости от планировки квартиры.

После того, как наружный блок закреплен, к нему подключают выведенную магистраль, выполняют вакуумирование, запускают хладагент, а затем проводят пробный запуск. Если техника исправно работает, отверстие в стене запенивают, чтобы не допустить потери тепла и сквозняков.

Правильная установка внешнего блока кондиционера на лоджии ии балконе

Особенности установки кондиционера снаружи балкона

Когда внешний блок крепится на внешнюю часть балконной стены, то на моей практике встречались несколько случаев со своими сложностями:

  1. В большинстве панельных домов толщина стенки составляет всего 5-7 сантиметров. И если внутри балкон отштукатурен на чистовую, то потребуются короткие анкера для крепления кронштейнов – 4 см. И сверлить перфоратором надо будет аккуратно без удара в конце.
  2. В некоторых домах балконы сделаны из металлокаркаса, обшитого металлопрофилем или ЦСП. Если металлопрофиль толстый и надежный, то на него еще можно закрепить легкий блок кровельными саморезами. В случае с ЦСП может потребоваться дополнительно прикручивать или приваривать профильную трубу.
  3. Если стена балкона выложена из кирпича, при этом кладка надежно армирована и цемент качественный, то проблем не возникает. А если кирпичи можно разобрать руками, то, конечно же, крепить к такой стене внешний блок опасно. Рекомендую в таком случае внутри балкона сварить надежные перемычки под крепление кронштейнов.
  4. Еще интересный вариант с полностью остекленной лоджией до пола (когда нет других вариантов расположения кроме как перед окном). В таких случаях к плите перекрытия мы прикручиваем две профильных трубы 20х40 под крепление внешнего блока.

И еще один момент по выбору места – если боковая стена балкона граничит со стеной соседа, то рекомендую внешний блок вынести на фасад балкона, чтобы не сбыло проблем с соседом.

Если отступить от вышеперечисленных рекомендаций и поставить во главу угла сиюминутную экономию, то в будущем могут возникнуть проблемы с соседями и работоспособностью прибора. А любые последующие переделки на балконе приведут к дополнительным затратам на перенос сплит-системы сопоставимые с установкой новой. В таких случаях будет кстати вспомнить всем известную мудрость – скупой платит дважды.

Источник
