Простое самодельное приспособление для нарезки лент из пластиковых бутылок

Содержание

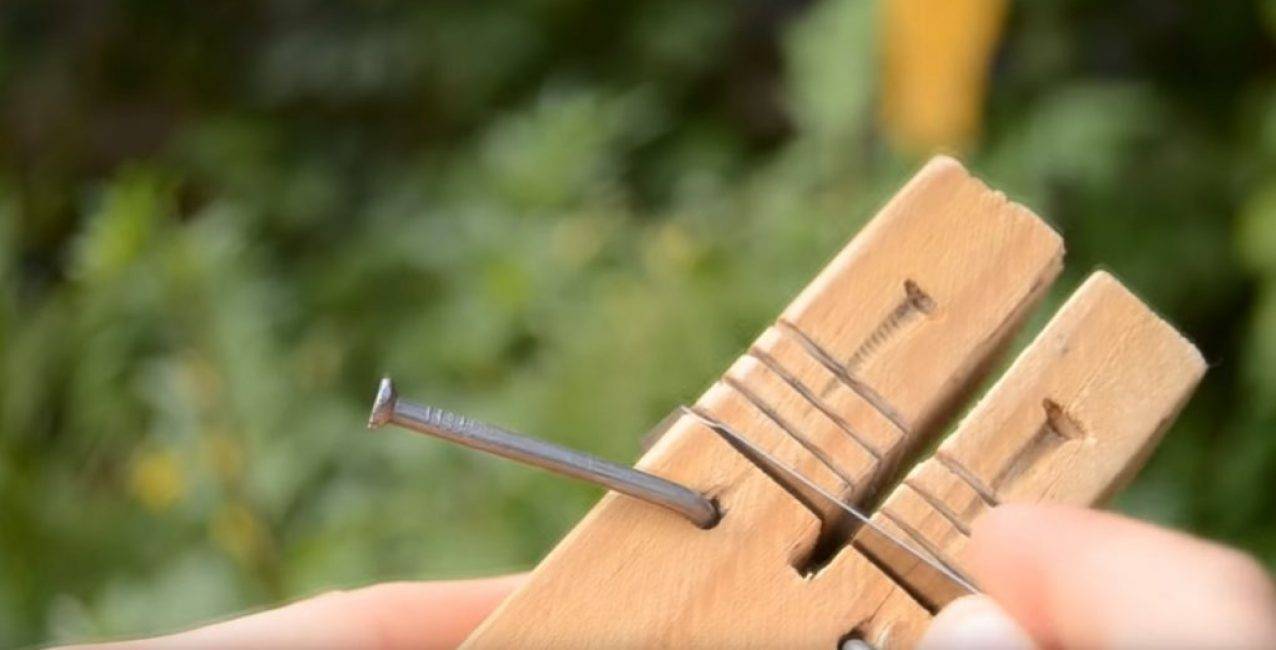

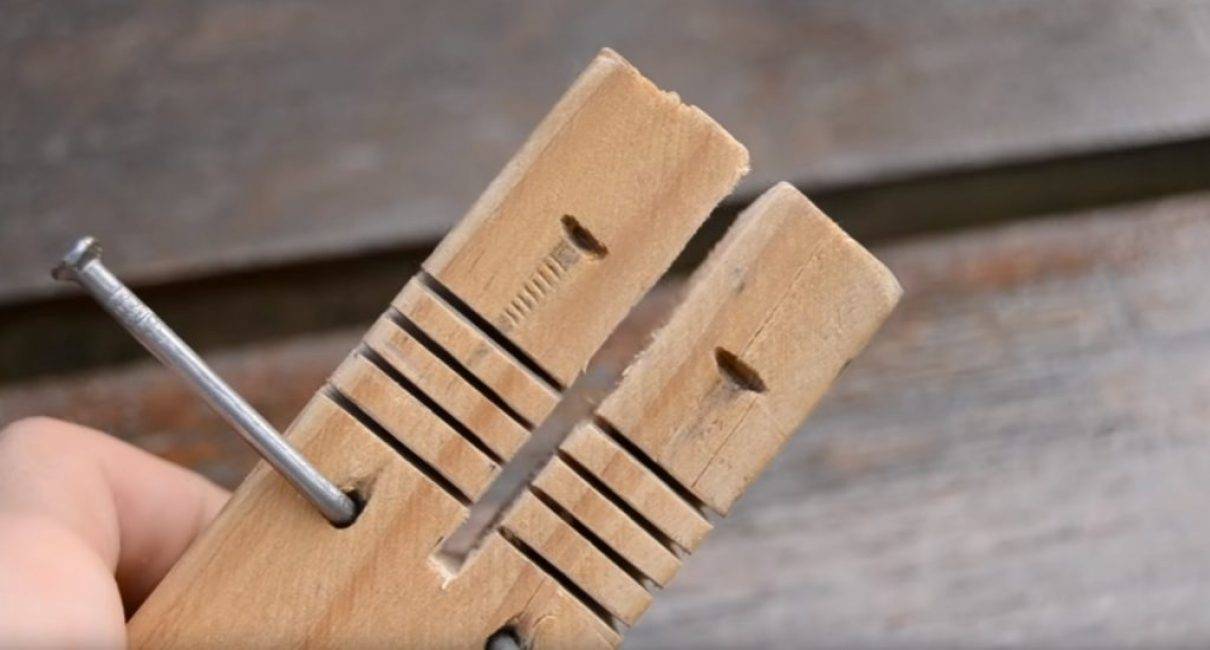

Действие №4 Установка держателей лезвия

Чтобы лезвие не выпадало, необходимо установить фиксаторы. В качестве таковых идеально подойдут два гвоздя длиной около 80-100 мм. Их следует забить на 5 мм ниже уровня углубления и загнуть вверх.

Вид расширенного углубления

После этого рекомендуется расширить углубление изготовленное в начале. Это необходимо, чтобы бутылка при разрезании двигалась свободно и ни за что не цеплялась. Сделать расширение можно при помощи пилы.

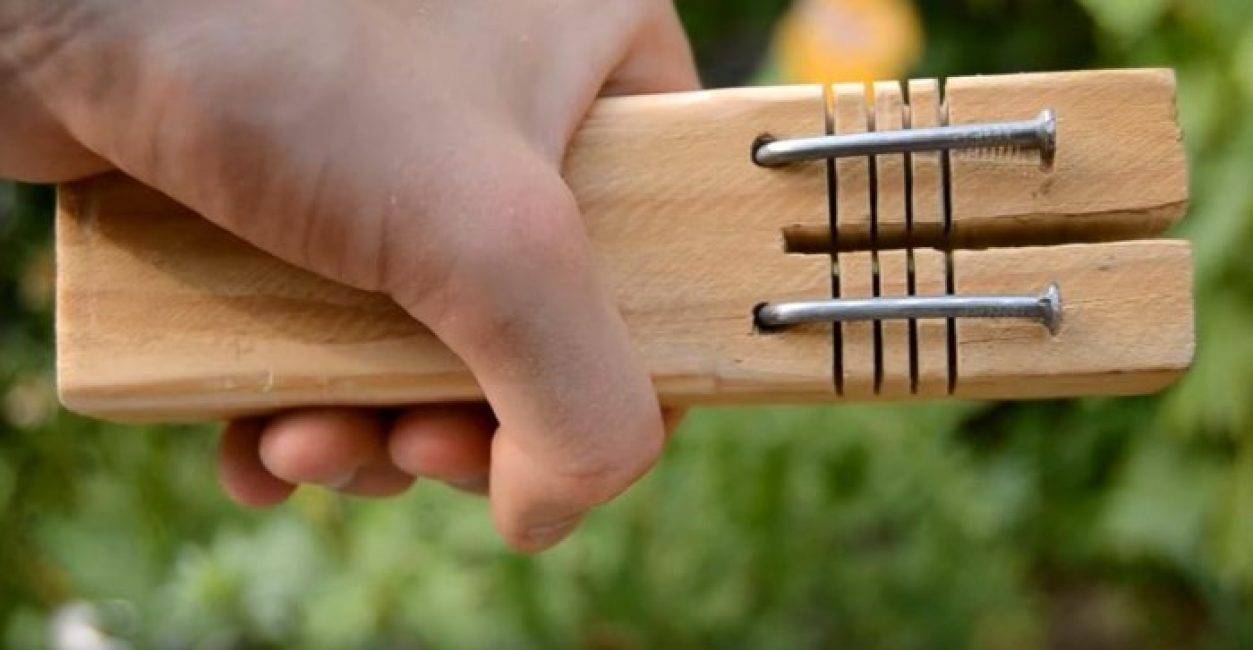

Бутылкорез готов к работе

Эксплуатация приспособления

Чтобы разрезать бутылку, в бутылкорез необходимо установить лезвие. Его устанавливают режущей стороной вниз.

Бутылка устанавливается в прорезь

Следующим этапом бутылка устанавливается в прорезь.

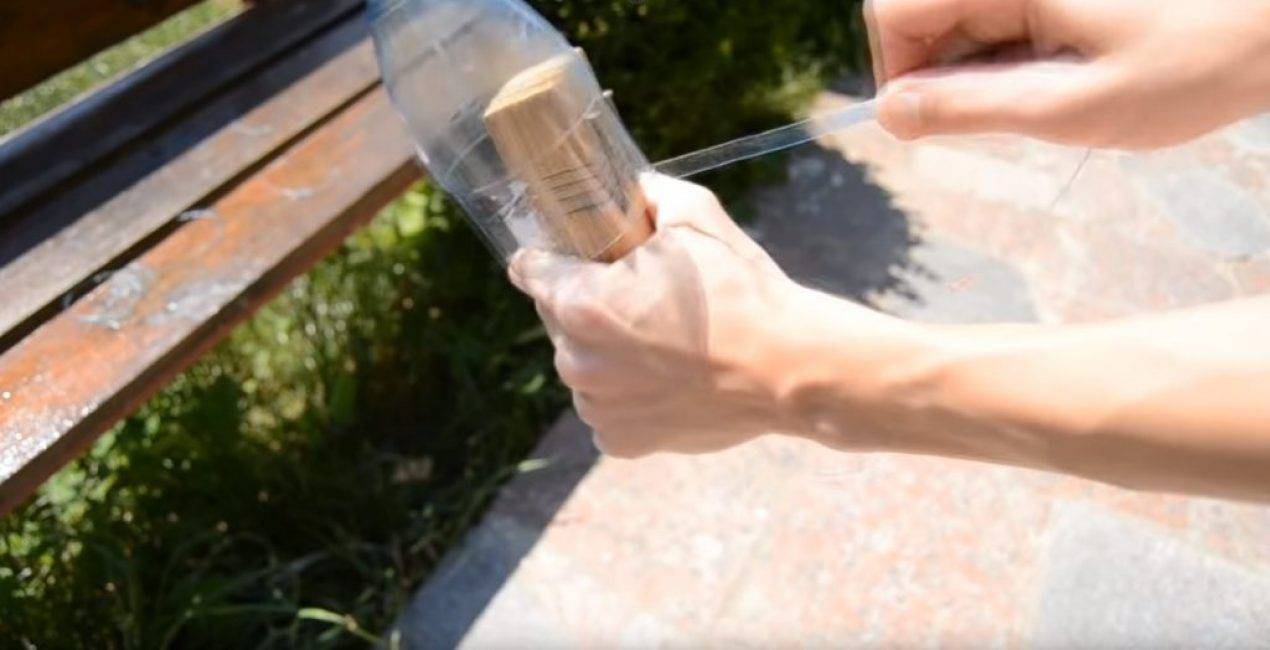

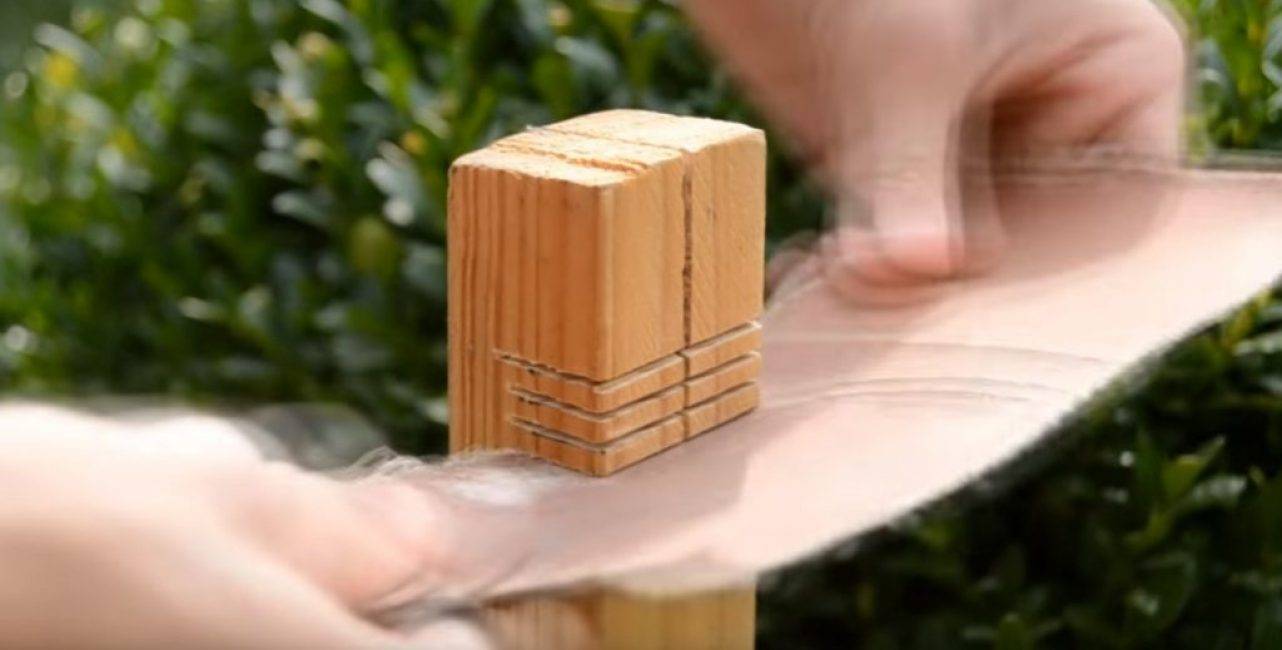

Нарезание протягиванием ленты на себя

Нарезание производится простым протягиванием ленты на себя.

Разрезаем пластиковую бутылку на ленту

Есть еще одна интереснейшая техника «разделывания» пластиковых бутылок – на ленту.

Для работы вам понадобится бутылка, ленточный лейкопластырь, острый нож (или ножницы) и немножко внимания.

Итак, вымываем и высушиваем бутылку, так чтобы на ней не осталось ни капельки старого клея от бывшей этикетки. Надо сказать, что лейкопластырь в этом плане является практически идеальным средством, ведь он не съезжает с бутылки и довольно плотно прилипает к ней.
Начинаем прилеплять пластырь выше ровного места, поскольку при первоначальном прокалывании ножницами, полоска немножко портится. Когда же она будет полностью готова, нужно будет только отрезать все неровные участки.
Проклеиваем ленту дальше, чтобы увидеть ширину нашей полоски. Тут можно проследить еще одно преимущество пластыря — его в любой момент можно подправить, изменив тем самым ширину ленты.
Когда полоса размечена, начинаем потихоньку резать ножницами по образовавшейся спирали, иначе говоря, по краю пластырной полоски. Кстати говоря, с таким же успехом можно использовать клейкую ленту для окон. Результат будет тот же!
Таким образом ленту можно проклеивать и дальше, но если ваш глазомер заточен на 100%, то вы сможете это делать и без проклейки.
Дорезав ровную часть, донышко бутылки просто удаляем.
Вот что в итоге у нас получилось:
Из вырезанных ленточек можно сделать уйму полезных и необычных вещей. Например, можно сплести конфетницу или вазочку для печенек.

Назначение бутылкореза

С помощью бутылкореза, можно за короткий промежуток времени качественно нарезать термоусадочную ленту из пластиковых бутылок. Она в домашнем хозяйстве, на даче будет просто незаменима. Благодаря прекрасным свойствам пластика, придумали использовать бутылку вторично – в виде ленты. При нагревании она плавится, дает усадку, становится очень прочной, ее практически невозможно разорвать.

Ленту можно нарезать любого размера: от тонкой, как леска и до одного сантиметра шириной. А можно и еще шире, при желании. После связывания лентой различных элементов, достаточно несколько секунд прогреть феном место связки, и прямо на глазах будет виден эффект усадки и утяжки ленты. Конструкция становится очень прочной.

Главная, базовая деталь всей конструкции — острое лезвие, его легко можно извлечь из канцелярского ножа. Режущая поверхность у ножа достаточно острая. Она не нуждается в дополнительной заточке. Промежуток, со стороны режущей поверхности, будет координировать размеры нарезаемых полос.

Полученную термоустойчивую ленту используют для:

обмотки рукояти инструментов;
плетения метелок, щеток, рыболовных донок;
использования как веревки для связывания различных элементов при хозяйственных работах, подвязки растений в саду;
для декоративных целей, изготовления спиральных гирлянд.

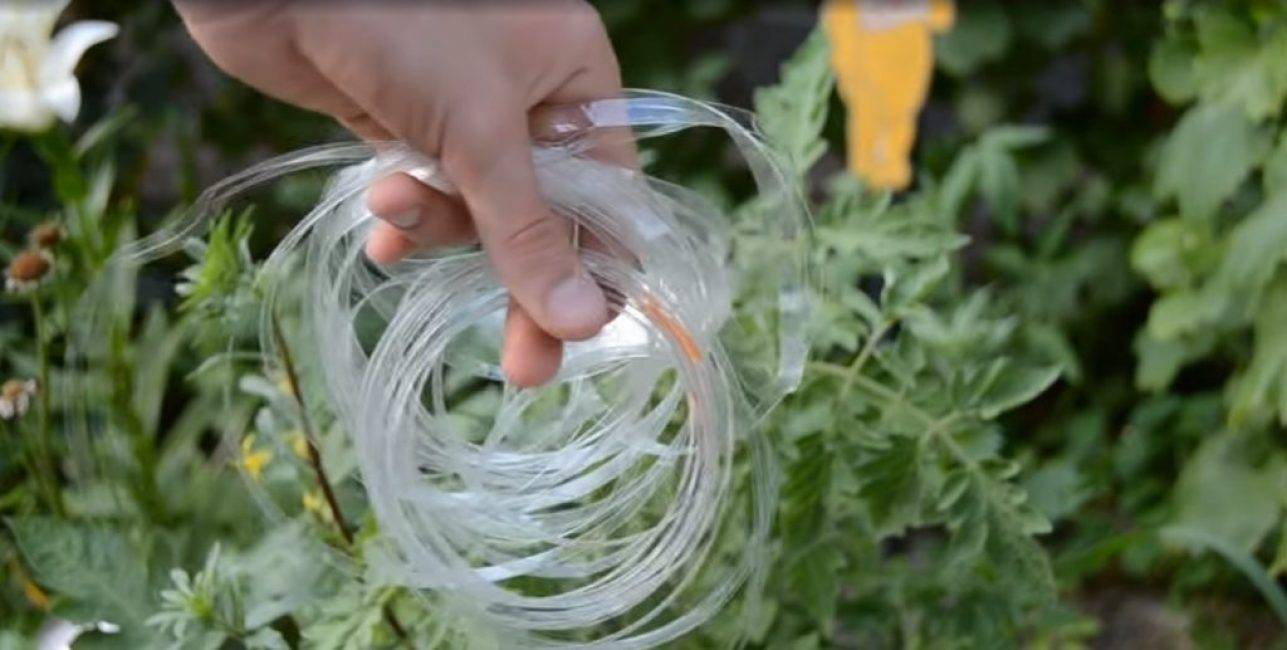

При использовании бутылки объемом на 2 л для нарезки, выходит около 35 метров ленты, толщиной 1,5 мм.

Шаги

Метод 1 из 2:

Способ с ниткой

1

Оберните толстую нить вокруг бутылки, а затем туго ее завяжите. Нужно сделать как минимум 3–4 петли вокруг самого широкого места бутылки. Обрежьте длинные концы веревки после узла.
2

Снимите завязанную нить с бутылки, скатав ее через горлышко. Нужно сделать это так, чтобы нитка не распуталась.
3

Вымочите нить в ацетоне, который часто присутствует в обычном средстве для снятия лака с ногтей. Ацетон начнет гореть, если поджечь его, разогревая бутылку в том месте, где к ней прилегает нить; в результате получится чистый и ровный срез. Вымачивайте нитку в ацетоне несколько минут.
4

Наденьте нить обратно на бутылку, оставив ее в том месте, где широкая часть начинает сужаться к горлышку. Вы можете менять положение нити на бутылке в зависимости от того, на какой высоте вам нужен срез. Примерно в этом месте получится срез.
5

Подожгите нить, держа бутылку горизонтально над ведром воды. Нить должна быстро загореться. Всегда сначала подготавливайте ведро с водой, чтобы в случае чего можно было быстро потушить огонь.
6

Поворачивайте бутылку вокруг своей оси, чтобы равномерно распределить тепло. Двумя руками держите бутылку и поворачивайте ее как початок кукурузы. Продолжайте поворачивать бутылку, пока весь ацетон не сгорит (вы увидите дым).
7

Погрузите бутылку в холодную воду, чтобы «разрезать» ее по разогретой линии под нитью. При резком изменении температуры бутылка должна расколоться в том месте, где она была нагрета. Наждачной бумагой обработайте срез, чтобы на нем не оставалось острых сколов.
X
Источник информации

Метод 2 из 2:

Как разрезать бутылку при помощи ножа для стекла

1

Купите промышленный резак для стеклянных бутылок или острый нож-скальпель для моделирования и/или резки стекла. Резак — это небольшой механизм, который предназначен для ровной нарезки бутылок. Для других целей вам резак, скорее всего, не пригодится, но это очень полезная вещь, если вы часто разрезаете бутылки. Если же это разовая необходимость, вам вполне хватит острого ножа по стеклу.
2

Плотно затяните металлический хомут на бутылке, чтобы наметить линию отреза. Поместите хомут в месте, где хотите разрезать бутылку; убедитесь, что хомут сидит ровно. Этот хомут будет для вас ориентиром, как если бы вы проводили линию на бумаге при помощи линейки. Также можно взять рулон клейкой малярной ленты, надеть его плотно на бутылку, и у вас тоже получится ровная линия, по которой можно резать.
3

Острым ножом для резки стекла сделайте по этой линии бороздку. Повторяйте лезвием ножа контур хомута, чтобы получился ровный срез. Не торопитесь, будьте внимательны и аккуратны.
4

Прогрейте линию надреза над пламенем свечи. Поворачивайте бутылку вокруг своей оси, чтобы равномерно прогреть надрез. Резкие изменения температуры делают стекло бутылки хрупким — надрез, сделанный вами ранее, только ускорит процесс и обеспечит ровную линию скола.
5

Протрите бутылку по линии надреза кубиком льда. В это время вы можете услышать звук трескающегося стекла. Аккуратно разломите бутылку по линии надреза.
6

Если в первый раз вам не удастся отделить друг от друга части бутылки, снова нагрейте линию надреза, а затем протрите ее кубиком льда. После 2–3 циклов таких действий бутылка расколется, и у вас в руках окажутся две половинки бутылки.
7

Перед использованием обработайте края срезов наждачной бумагой. Этот способ гарантирует относительно чистый срез, но всегда лучше перестраховаться. Обработайте края наждачной бумагой, чтобы не было острых сколов.
X
Источник информации

Предупреждения

Всегда надевайте защитные перчатки и очки, когда режете стекло.
Не торопитесь: если вы начнете слишком интенсивно резать стекло, оно может треснуть, а вы можете пораниться.

Пустая винная бутылка
Нож для резки стекла
Металлический хомут
Свеча
Кубик льда

Действие №3 Изготовление пазов для лезвия

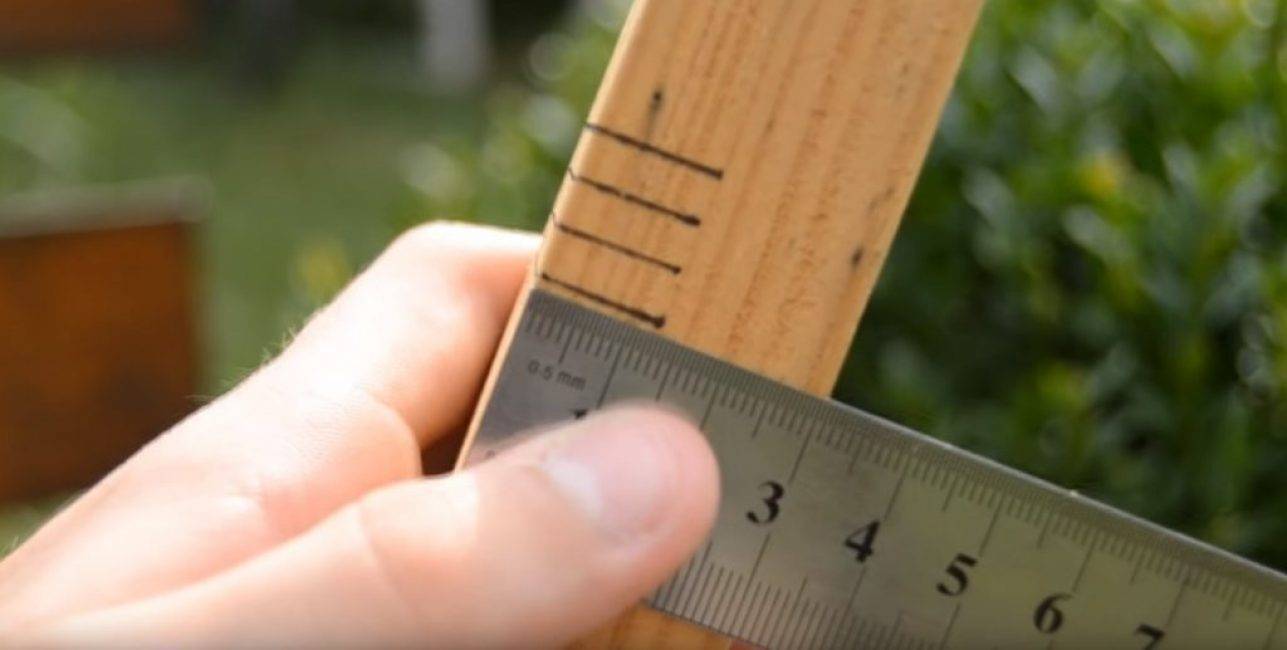

Разметка пазов для лезвия

На расстоянии 5 мм от самой глубокой точки прорези располагают несколько пазов для лезвия. Расстояние между пазами также составляет 5 мм.

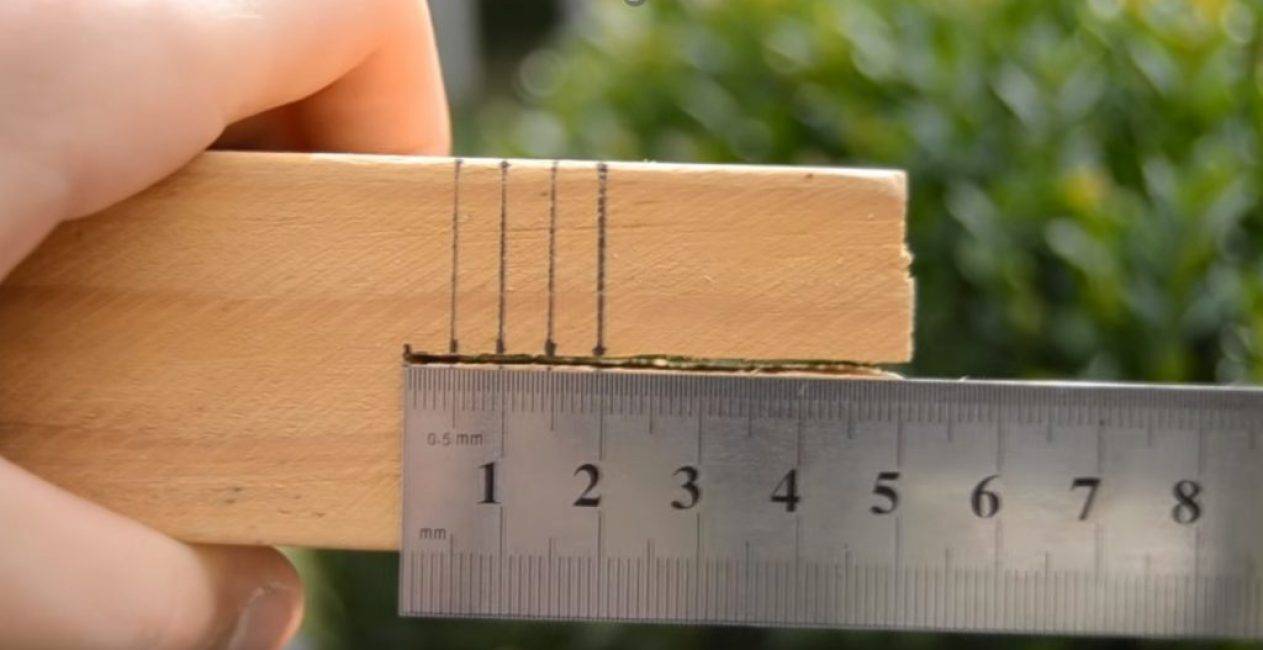

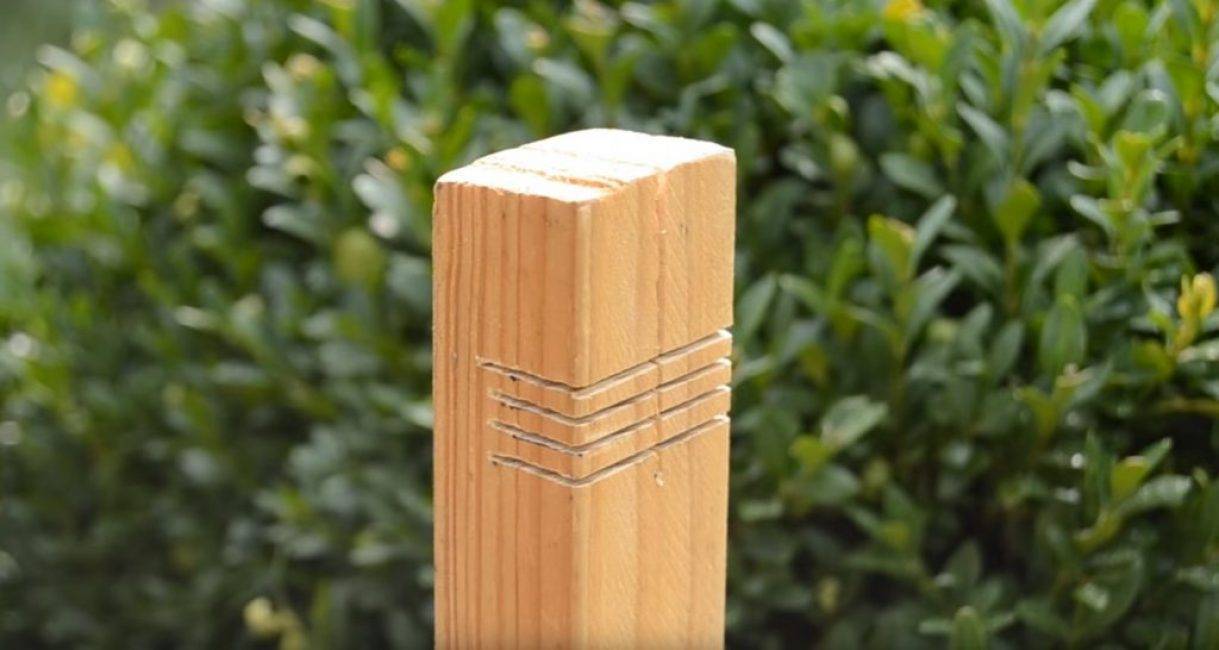

Разметка пазов на глубину

Глубина пазов выбирается такой, чтобы лезвие входило в них полностью, поэтому их глубина должна составлять 17 мм.

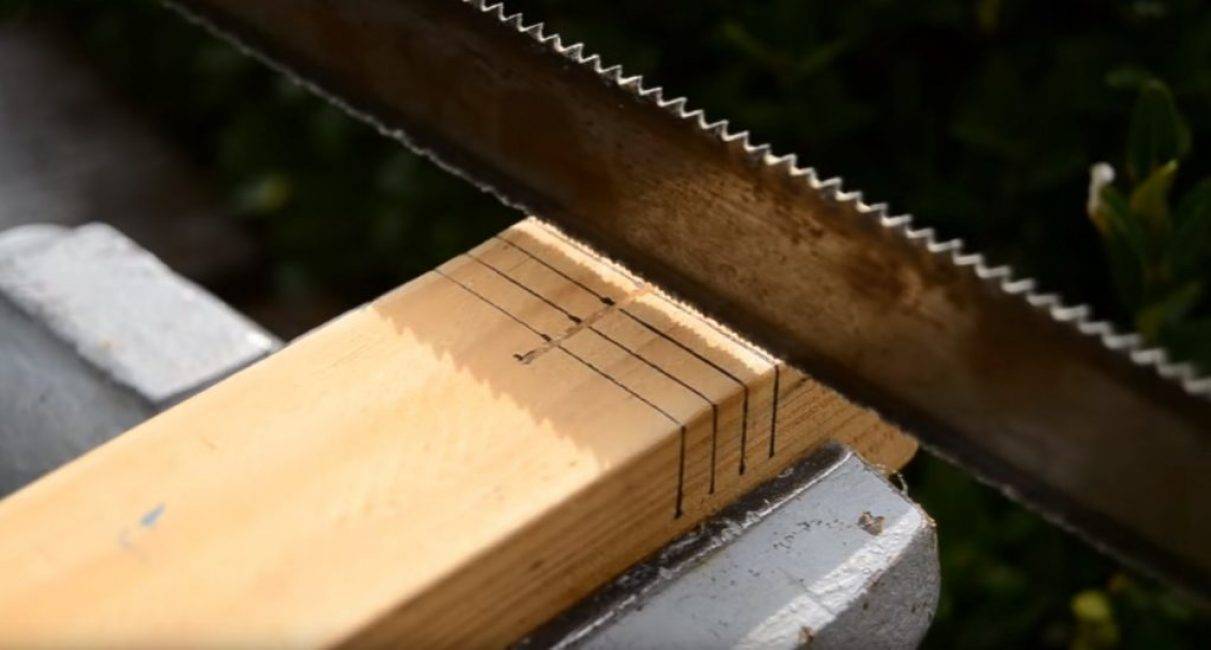

Вырезание пазов для лезвия

Брусок снова зажимают в тиски и при помощи пилы проделывают отверстия для лезвия.

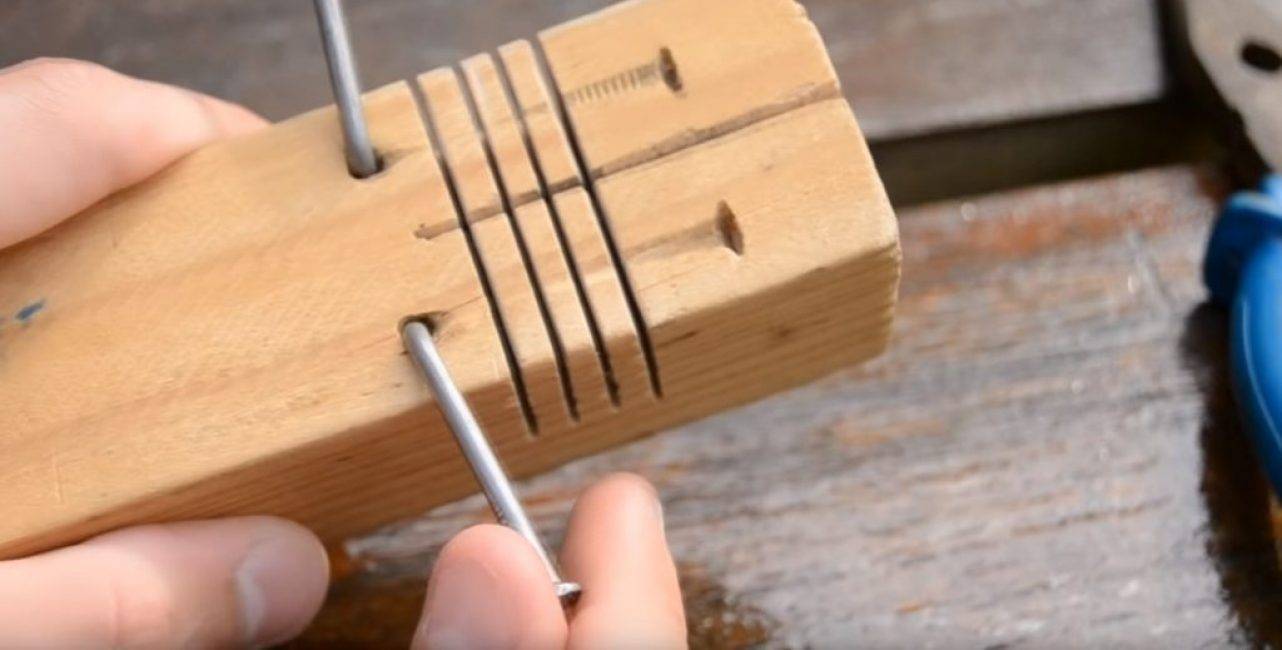

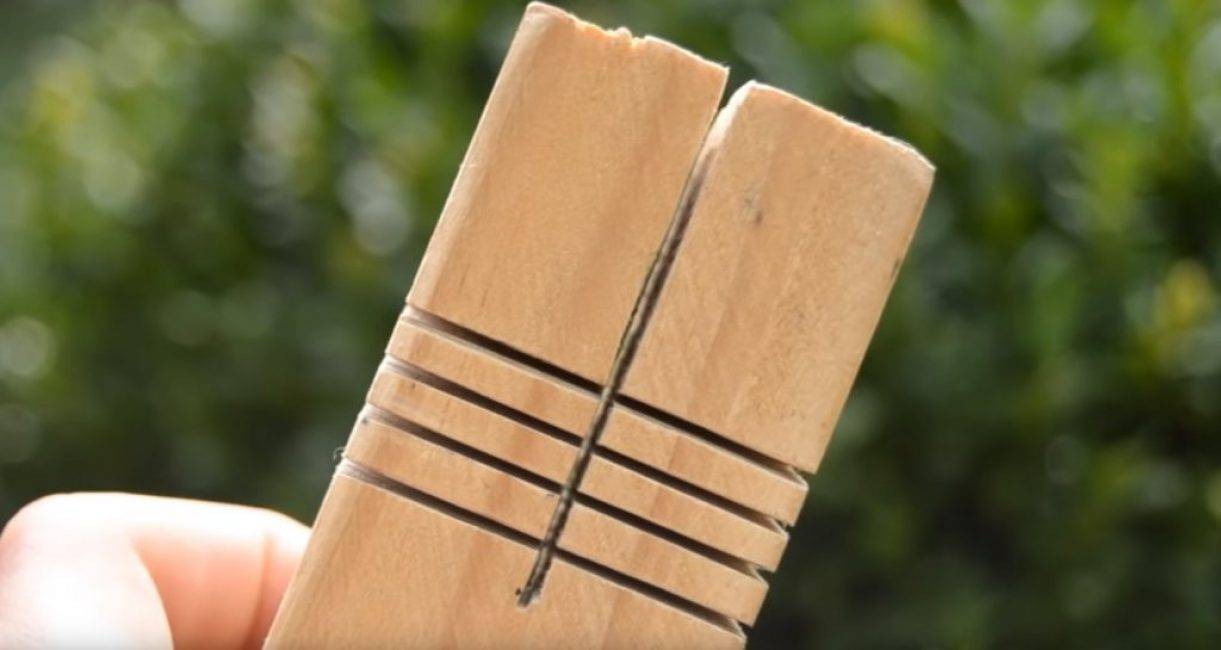

Внешний вид бруска с углублением и пазами

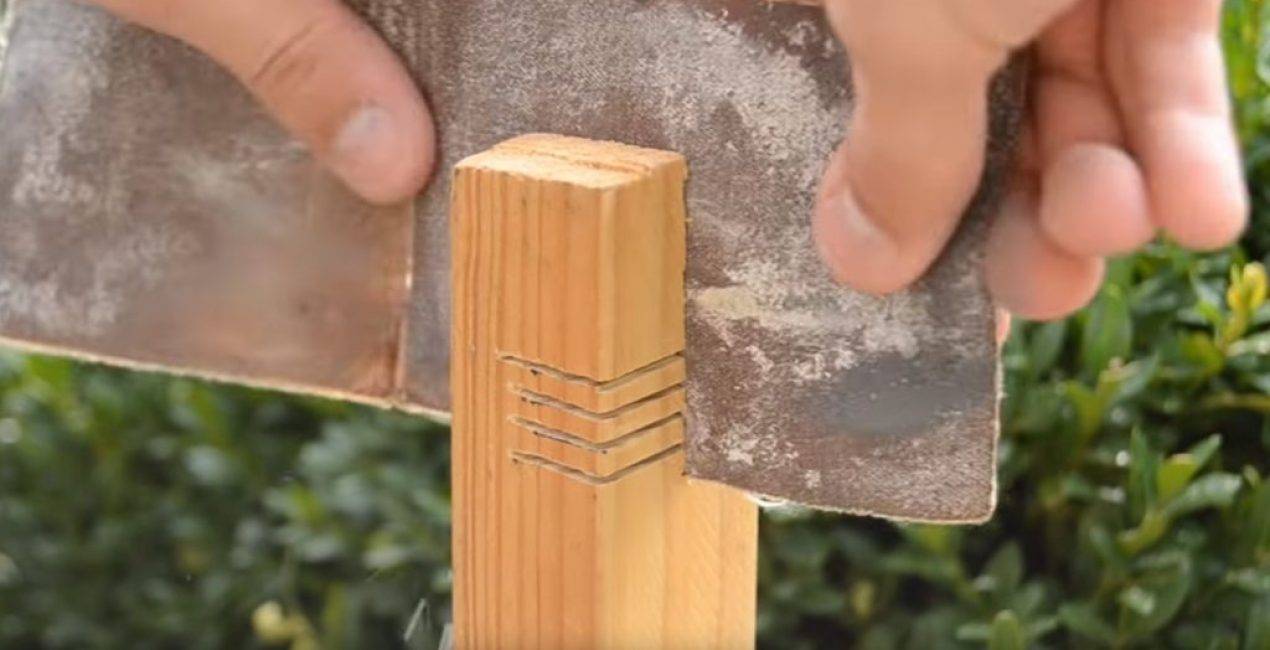

Далее необходимо при помощи наждачной бумаги зачистить все прорези.

При помощи наждачной бумаги зачистить все углубления и пазы.

В итоге брусок приобретает более качественный внешний вид.

Брусок приобретает более качественный внешний вид

Что из себя представляет бутылкорез?

Исходя из названия, легко догадаться, для чего необходимо это приспособление. Чтобы самому изготовить резак для бутылок, нужно иметь чёткое представление, из каких элементов он будет состоять. Базовая деталь любой подобной конструкции — острое лезвие, которое, как правило, извлекают из канцелярского ножа. Его режущая кромка довольно острая и не требует заточки. Пространство, оставляемое с одной стороны от режущей поверхности, будет определять ширину нарезаемых полосок.

Приспособление бывает ручного и фиксирующего типа. Если вдруг потребуется разрезать полиэтиленовую ёмкость, бутылкорез придётся как раз кстати. Прежде чем разрезать тару, её предварительно избавляют от дна. От проделанного небольшого надреза начинают нарезать пластиковую верёвку. Как итог, в зависимости от ширины желаемого материала, можно получить как небольшую ленту, так и нить внушительной длины. Отходов при этом практически не остаётся, кроме разве что горлышка и дна.

Где могут пригодиться такие надёжные полоски из пластика? Есть уйма сфер их применения, в частности:

Для плетения рыболовной донки.
Для обмотки рукояток инструментов.
Для декоративных целей.

Как сделать оборудование для нарезки пластиковой ленты?

Приспособление для нарезки пластиковых бутылок состоит из простых деталей и элементов. Для этого понадобится:

деревянная основа. Её ширина должна быть не менее 30 см;
шайбы среднего размера 10 шт.;
шайба маленького диаметра 4 шт.;
сверло 2 шт. Его диаметр должен соответствовать размеру шайбы;
небольшая часть канцелярского ножа 10 см;
шуруповерт и гаечный ключ;
простой карандаш.

Благодаря этому станку нарезка пластиковых бутылок своими руками проходит быстро и качественно, а нить имеет равномерную текстуру. Процесс создания оборудования включает в себя несколько этапов:

Читайте здесь: Как сделать электрогитару: пошаговое описание изготовления гитары из подручных материалов

На деревянной основе делают разметку для фиксации шайб разного диаметра. Для этого понадобится простой карандаш. Шуруповертом делают сквозные отверстия в местах отметок.

Далее вставляют болт для фиксирования шайб. Нижнюю часть укрепляют гайкой. Чтобы место соединений не раскрутилось при использовании станка, рекомендуется затянуть её гаечным ключом.

Ширину пластиковой ленты можно регулировать путем перемещения шайб на нужное расстояние. В основном этот промежуток составляет 1 см. На канцелярском ноже делают сквозное отверстие. Его помещают поверх металлических деталей.

Когда оборудование готово его проверяют на работоспособность. Для этого у бутылки отрезают дно и укрепляют между гаек. Теперь один край режут острым лезвием ножа, а другой поворачивают по часовой стрелке. В результате получается пластиковая лента нужного размера. На фото нарезки пластиковых бутылок запечатлен рабочий процесс.

Действие №4 Установка держателей лезвия

Вид расширенного углубления

Бутылкорез готов к работе

Эксплуатация приспособления

Бутылка устанавливается в прорезь

Следующим этапом бутылка устанавливается в прорезь.

Нарезание протягиванием ленты на себя

Нарезание производится простым протягиванием ленты на себя.

Как нарезать пластиковую ленту

У людей, привыкших к «мусорным композициям», часто не возникает мысли, что из пластиковых бутылок можно изготовить действительно красивые вещи. Для этого не нужно искать каких-то сложных приспособлений. Для большинства поделок понадобится лишь специальный инструмент – бутылкорез, чтобы быстро изготовить пластиковую ленту различной ширины. Разрезать бутылку можно и ножницами, но занятие это занимает намного больше времени. Сделать бутылкорез для пластиковых бутылок своими руками несложно. Существует несколько вариантов, самым популярным из них считается станок из железного уголка и лезвия канцелярского ножа.

Нарезка пластиковых бутылок — как сделать своими руками приспособление для нарезки ленты

Пластиковая лента из пластмассовых бутылок применяется в приусадебном хозяйстве. Благодаря ей можно укрепить деревянный забор или подвязать ягодные кустарники. Такая веревка способна выдержать до 50 кг. Это зависит от её толщины длины. В основном её применяют в качестве фикстора.

Выделяют два способа нарезки пластиковых бутылок: ручной и станочный. Сделать прозрачную ленту можно самостоятельно в домашних условиях. Для этого понадобятся острые ножницы и правильная разметка.

Согласитесь, что производство такого материала ручным способом довольно трудоёмкий процесс. Облегчить нарезку прозрачной ленты поможет специальное приспособление.

Из чего можно сделать приспособление для нарезки бутылок? Какие материалы понадобятся для сооружения подобной конструкции? Ответы на эти вопросы представлены в нашей статье. Советы опытных рукодельников помогут справиться с поставленной задачей.

Преимущества пластиковой ленты

Выделяют несколько положительных качеств прозрачной ленты в домашнем хозяйстве. К ним относят:

не разрушается под воздействием солнечного света;
длительный срок эксплуатации;
противостоит воздействию низкой температуры;
способна выдержать до 80 кг;
низкая стоимость материала;
отсутствие запаха;
декоративность.

Как сделать оборудование для нарезки пластиковой ленты?

деревянная основа. Её ширина должна быть не менее 30 см;
шайбы среднего размера 10 шт.;
шайба маленького диаметра 4 шт.;
сверло 2 шт. Его диаметр должен соответствовать размеру шайбы;
небольшая часть канцелярского ножа 10 см;
шуруповерт и гаечный ключ;
простой карандаш.

Соединить нож с конструкцией станка поможет дополнительная гайка. В этом случае не стоит затягивать её слишком сильно. Это создаст дискомфорт в ходе рабочего процесса.

Металлический станок для нарезки пластиковых бутылок

Предлагаем вашему вниманию ещё одну идею как сделать устройство для нарезки бутылок. Для этого понадобится:

небольшой кусок строительного уголка;
канцелярское лезвие длиной 10 см;
маленькие гайки 2 шт.;
металлическое сверло;
электрическая дрель;
ножовка.

Процесс изготовления:

На поверхности металлического уголка делают небольшое сквозное отверстие. Также поступают с канцелярским лезвием.

Измерив ширину фиксирующей гайки ножовкой делают насечки на поверхности уголка. В дальнейшем они помогут регулировать ширину пластиковой полоски. Расстояние между каждой меткой будет равно 1,5 см.

Нож фиксируют в угловой части металлического основания при помощи дополнительной гайки.

Далее всю конструкцию необходимо закрепить на твердой поверхности. Изготовление ленты из бутылок осуществляется путем вращения пластикового изделия по часовой стрелке. Не стоит делать резких движений. Это может спровоцировать повреждение пластиковой нити.

Этапы изготовления своими руками

Приспособление можно сделать простое ручное и усложненное с фиксацией. Бутылку перед началом разрезания освобождают от дна, делают небольшой надрез в нижней части. Далее от этого надреза нарезают ленты по желаемому размеру. Отходами станут только дно с горлышком.

Изготовление бутылкореза можно разделить на несколько этапов:

выбор конструкции;
приобретение материалов, подготовка нужного инструмента;
составление чертежа устройства;
изготовление и дальнейшее использование.

Подготовка материалов и инструментов

Бутылкорез можно сконструировать разными способами, в зависимости от этого, потребуются и различные материалы. Для первого способа более легкого, набор материала и инструментов следующий:

доска из ламината 30 х 20;
шайбы разных размеров: большие, маленькие;
болты и гайки;
лезвие от канцелярского ножа;
дрель со сверлами;
карандаш;
шуруповерт и гаечный ключ.

Перед началом работы над вторым видом бутылкореза, более сложным, необходимо подготовить материалы и инструменты в следующей последовательности:

металлический отрезок швеллера или алюминиевый уголок;
лезвие от канцелярского ножа, карандаш;
гайки, шпильки М5 или М6, шайбы, болты, деревянный брусок распорку;
металлическую пластину;
дрель, отвертку, линейку;
ножовку по металлу.

Если требуется больше тонкой ленты, то станок лучше сделать по разработанному чертежу, чтобы все рабочие элементы идеально совпадали.

Разработка чертежа

Бутылкорез можно изготовить разных видов. Чтобы вся конструкция получилась точной, предварительно лучше составить чертеж выбранной модели. Ниже показан готовый сварочный чертеж бутылкореза пластиковых бутылок Адвоката Егорова.

Чертеж бутылкореза универсальный. Благодаря этой конструкции, можно резать ленты любых размеров, в большом количестве. Конструкцию невозможно сломать.

Чертеж можно упростить, если не хочется возиться с металлом, можно сделать простой вариант бутылкореза из канцелярского ножа и деревянного бруска или ламината. На чертеже будет только разметка для крепления шайб, лезвия в основании ламината.

Но есть и усложненная форма устройства, для изготовления которой чертеж крайне необходим. Чертеж конструкции с ручкой показан ниже. С помощью этой конструкции получается очень большое количество ленты, разных размеров за короткий промежуток времени.

Сборка деталей с учетом изделия

В зависимости от выбранной конструкции бутылкореза, сборка будет отличаться одна от другой. Но в любом случае, она не займет много времени и труда.

На основе канцелярского ножа

Сборка упрощенной модели состоит из следующих этапов:

Подготавливают материал: отрезок ламината, шайбы, гайки и болты, лезвие и весь необходимый инструмент.
На середине доски из ламината располагают две шайбы бок о бок, помечают карандашом места для отверстий, просверливают.
Ставят 2 болта и закрепляют, их следует «утопить».
Для нарезки ленты по размеру с толщиной двух шайб, кладут на оба болта по две шайбы.
Лезвие надевают на любой из болтов.
Укладывают на болты опять по одной шайбе.
Лезвие настраивают, чтобы заметная часть режущего края находилась в участке кратчайшего пути от одной шайбы до другой.
Шайбы равняют, подтягивают гайки. Бутылкорез готов. Его, возможно, укреплять на столе для удобства саморезами.

Модель Егорова

Усовершенствованная конструкция самодельного бутылкореза Егорова представляет собой металлический уголок или швеллер, на который закрепляется режущая часть. Этапы изготовления следующие:

Подготавливают материал с инструментом.
На металлическом швеллере или уголке просверливают сквозное отверстие для болта М5 так, чтобы оно совпадало с отверстием в лезвии.
Отступают от отверстия на ширину гайки.
Делают пропилы разных размеров — глубины на расстоянии. Глубина каждого пропила — это ширина будущей ленты. Пропилы зачищают наждачной бумагой от неровностей и заусениц.
Внутри уголка на уровне пропилов крепится канцелярское лезвие с помощью болтов и гаек (в просверленных отверстиях). Чтобы оно не ездило по сторонам, можно добавить ему упор в виде скобы или бруска по желанию.
Укрепляют шток тоже на болтах и гайках.
Для оси можно использовать штырь или обыкновенный гвоздь. На нем делают резьбу до 20 мм, край резьбы загибают. Ось будет подавать небольшой угол отрезания ленты, и подавать бутыль. Конструкция готова.

Станок для нарезки ленты из пластиковой бутылки

Одной из глобальных проблем совещенного общества является утилизация мусора. Грамотное применение бытовых отходов поможет вам не только сделать окружающую среду гораздо чище, но и решить множество задач без особых усилий и затрат. Хотим дать вам один из таких полезных советов как грамотно утилизировать пластиковые бутылки, и что из них можно сделать.

Лента из пластиковой бутылки:

Из пластиковой бутылки можно сделать множество полезных вещей, и одной из таких нехитрых поделок является очень крепкая лента.

Рисунок №1 – Лента из пластиковой бутылки

Из одной пластиковой бутылки получатся около десяти метров такой ленты (в зависимости от толщины). А нарезать такую ленту можно не только ножницами, я рекомендую сделать вам специальное приспособление, станок для нарезания ленты из пластиковой бутылки.

Рисунок №2 – Станок для нарезания ленты из пластиковой бутылки

Для того что бы его изготовить вам понадобится лезвие от ножа для бумаги, деревянная подставка, два болта, две гайки и около четырнадцати широких шайб.

Сначала Вам необходимо разметить вашу платформу, для этого приложите две шайбы (оставьте между ними зазор около двух миллиметров) и просверлите отверстия подходящим сверлом.

Рисунок №3 – Размечаем заготовкуРисунок №4 – Сверлим два отверстия

После вставляем в отверстие болты и надеваем пару шайб (количеством надетых шайбы вы регулируете высоту ножа и тем самым ширину получаемой пластиковой ленты).

Рисунок №5 – Вставляем болты в отверстияРисунок №6 – Надеваем шайбы на болты

Дальше вам необходимо надеть лезвие от ножа для бумаги, (там есть специальное отверстие, болты должны подходить по диаметру под него).

Рисунок №7 – Надеваем лезвие на болт

Будьте аккуратны, лезвие очень острое, не порежьтесь! Надев лезвие и установив его, таким образом, что б его можно было зажать шайбами, наденьте сверху по несколько шайб на каждый болт (штук по пять)

Рисунок №8 – Фиксируем лезвие шайбами и туго затягиваем гайки

У меня были шайбы узкого диаметра, а лезвие от ножа я не хотел ломать, а вообще рекомендую взять узкое лезвие и широкие шайбы, что бы оно там было хорошо спрятано и вы не порезались об лезвие. И ещё помните, что гайки необходимо затянуть очень туго, что бы ваше лезвие не вырвало!

Делается всё очень просто, необходимо только надрезать бутылку и пропустить её через лезвие.

Рисунок №9 – Пропускаем бутылку через лезвие

Дальше вам следует только потянуть за протянутый край

Внимание, сама по себе пластиковая бутылка тоже может вас порезать, рекомендую работать в защитных перчатках и быть предельно осторожным

Рисунок №10 – Протягивание бутылки через станок
Рисунок №11 – Тонкая лента, нарезанная из пластиковой бутылки

Ну а что сделать из такой пластиковой ленты вы уже решите сами. На пример можно что то сплести (брелок или зверюшку).

Рисунок №12 – Плетёный брелок

Ещё один полезный совет! При помощи ленты из пластиковой бутылки можно что то очень крепко и надёжно связать. Узел можно заплавить, да и сама такая лента обладает ещё и отличными термоусадочными свойствами.

Рисунок №13 – Стягиваем две деревяшки при помощи термоусадки пластиковой ленты
Рисунок №14 – Пример что получается

Надеемся что вы будете благоразумно относится к окружающей среде и применять полезные советы взятые на bip-mip.com

Бутылкорез своими руками – Большой Поход

Давно известно, что пластик способен многими годами лежать в земле, не разлагаясь и нанося тем самым сильный вред окружающей среде.

Чтобы перерабатывать такой мусор, которому в дальнейшем можно найти полезное применение, предприимчивые люди придумали бутылкорез.

Он разрезает пластиковые бутылки на узкие полоски, которые используются как прочный крепежный и усадочный материал. О том, как сделать бутылкорез своими руками, можно узнать из информации далее.

Как сделать бутылкорез своими руками: схема изготовления, видео

remontoni.guru > Инструменты и оборудование > Как сделать бутылкорез своими руками: схема изготовления, видео

Большинство предметов домашнего обихода мы вынуждены покупать. Зачем переплачивать деньги за элементарные вещи, если их можно сделать своими руками? К тому же любое изделие, сконструированное собственноручно, нередко превосходит по качеству магазинный аналог.

К такому изделию относится и бутылкорез, предназначенный для нарезания полосок различной модификации из пластиковой тары.

Такое приспособление никогда не будет лишним в хозяйстве, ведь с его помощью можно сделать целый моток верёвки из пластика.

Ко всему прочему, такое использование бутылок, хоть и косвенно, но помогает уменьшить загрязнение окружающей среды. Как же сделать бутылкорез из пластиковой бутылки своими руками?
