Типы арбалетов

Средневековый арбалет — оружие достаточно громоздкое и зарядить его вручную очень сложно, хоть это и зависит от разновидности и силы. Именно поэтому некоторые аппараты заряжали при помощи специальных механизмов.

Крюк на поясе

Пока этот вид оружия не стал слишком мощным, заводили его самостоятельно, используя спинные мышцы. В этом помогал специальный пояс, а на нем был закреплен крюк особой формы.

С помощь него арбалетчик поддевал тетиву, а согнутую ногу протягивал в стремя. Оставалось только разогнуться, выпрямляя ногу, чтоб струна натянулась. Так скорость стрельбы увеличивалась, ведь физических возможностей здорового мужчины хватит лишь на заряд пары выстрелов, а для полноценной битвы этого не хватает. Соответственно, с каждым выстрелом темп боя уменьшается.

В будущем будут появляться механизмы с увеличенным напряжением. А это означает, что потребуются и устройства для из взвода, чтоб уменьшить нагрузку. Самым первым станком был Самсонов пояс, который позволял извлекать максимальный результат, приложив минимум усилий.

Самсонов пояс

В конструкции самсонова пояса есть только одно отличие — на нем появился ролик. В остальном процесс остался неизменным. С появлением этого станка, мощность начала возрастать с 100 до 180 килограммов. А это означало, что сила стрелка для заряда стала в разы меньше коэффициента натяжения тетивы. Но различия по регионам оставались. Для примера, в Италии в этом механизме применяли обычную веревку, в то время как в Германии была широкая кожаная лента. Последняя модификация была более прочной, а значит более ноской.

Козья нога

В ходе времени мощность механизма возрастала в разы и самсонов пояс стал слаб в соотношении силы их натяжения. Для решения этой проблемы изготовители создали особый рычаг, имеющий название Козья нога. Это были два деревянных крюка, соединенных стальной перекладиной. Далее по типу стали конструировать самострелы с воротом. Они делились на разные виды. Самые распространенные на Руси назывались “английский” и “немецкий” ворот в соответствии.

Английский ворот

Для мощных оружий использовали этот прибор. В нем используется лебедка, которая оттягивает тетиву и орудие принимает боевое положение. Это было достаточно простое устройство в применении. Механизм имел такое название, хоть и был изобретен в Швейцарии. Название совсем не значило, что в других странах его не использовали. Выбор орудия для себя и своей армии зависел от собственного мнения.

Этот станок был очень прочным и обладал особой надежностью. При своевременной замене веревки и хорошем содержании мог служить долгие годы. Но и у него были минусы. Такое оружие требовало долгой перезарядки. Поэтому его использовали при обороне крепостей. А более скорострельные применяли в бою на открытых территориях. Также с ним было больше суеты, ведь веревки могут перепутаться между собой.

Немецкий ворот

В современном мире такое приспособление назвали бы реечно-редукторным механизмом. Это были две шестеренки в комплекте с зубчатой рейкой и вытянутой рукоятью. Стрелок подцеплял тетиву зубчатой рейкой и прокручивал рукоять. А за счет движения рейки струна принимала необходимое положение.

Что лучше классический арбалет или сложносоставной?

Очень часто начинающие стрелки задаются вопросом: Какой арбалет лучше купить: рекурсивный или блочный? Давайте попробуем вместе разобраться с преимуществами и недостатками каждого из видов арбалетов. Сразу можно сказать, этот обзор вряд-ли сможет помочь вам определиться, но кое-какие знания об особенностях блочных и рекурсивных арбалетах вы получите.

сначала определимся с терминами:

Рекурсивный абралет: “Рекурсивный” (от англ. Recurve – “изогнутый в обратную сторону”) – это классический вид арбалетов, он используется в изготовлении арбалетов с древних времен, практически без изменений. Плечи (дуги) у такого арбалета имеют изогнутую в сторону выстрела форму (s-образную).

Блочный арбалет: вид арбалетов (англ. “Compound” – “составной, сложный”) отличается от классического наличием на плечах (дугах) системы эксцентриков (блоков), через которые проходит тетива.

И рекурсивный и блочник имеют свои особенности. И тот и другой арбалет можно успешно использовать на охоте, ведь дистанция стрельбы не такая уж и большая. Оба эти арбалета делают выстрел с громким щелчком, некоторые тише, некоторые громче, но не ожидайте, что выстрел будет беззвучным. Итак, давайте посмотрим на преимущества и недостатки обоих типов арбалетов:

У классических (рекурв) арбалетов есть 5 основных преимуществ перед блочными:

1. Легкость. Нет ничего хуже, чем во время охоты таскать с собой по лесу тяжелый арбалет. С классическими плечами арбалет существенно легче (на 1,5-3 кг.), что дает вам бОльшую мобильность и возможность передвигаться от одной точки в лесу к другой. Также, блочные арбалеты – более сложные устройства, с бОльшим количеством деталей.
2. Точность. Вам никогда не понадобится настраивать рекурсивный арбалет. Таким образом, точность стрельбы всегда остается прежней. Для того чтобы добиться кучной стрельбы из блочного арбалета, придется произвести настройку.
3. Надежность/Прочность. Чем проще конструкция, тем она надежнее. У блочных арбалетов много различных блоков и кабелей, которые нуждаются в бережном обращении. А у рекурсивных луков гораздо меньше движущихся частей. Так как на охоте очень часто приходится продираться через кустарник, деревья, в этом случае иметь простой классический арбалет предпочтительней.
4. Возможность замены тетивы. Если вдруг в лесу порвалась тетива – считайте, что ваша охота или тренировка закончилась. А вот если у вас рекурсивный арбалет – можно спокойно заменить тетиву, просто согнув плечи арбалета и надев ее на концы. С блочным арбалетом все гораздо сложнее: тетива может перетираться в различных местах, и для ее замены потребуется специальный станок, вам придется нести арбалет в магазин.
5. Мощность. Существует миф о том, что рекурсивные арбалеты гораздо слабее блочных. Поверьте, это не так. Хоть блочные арбалеты и дают преимущество в скорости при одинаковой силе (на 20-40 %), но ведь и рекурсивный арбалет можно сделать таким сильным, насколько позволит фантазия. Главное потом – сможете ли вы растянуть этот арбалет.

Преимущества блочных арбалетов:

1. Все блочные арбалеты имеют мЕньшую ширину размаха плечей, по сравнению с рекурсивными. Блочный арбалет может быть достаточно узким и, не смотря на то, что он все-равно тяжелее по весу, чем классический, с ним легче передвигаться по лесу.
2. При одинаковой силе, спусковой механизм блочного арбалета испытывает мЕньшую нагрузку, по-сравнению с классическим, т.к. в натянутом состоянии сила удерживаемая арбалетом составляет 20-30 % от максимальной. Ресурс спускового механизма арбалета увеличивается.
3. Скорость вылета стрелы из блочного арбалета выше, чем у рекурсивного (при мЕньшей силе плеч). Таким образом, блочный арбалет легче натягивать руками. Но если испоьзовать специальные приспособления и механизмы, это преимущество не столь существенно.

Не смотря на то, что блочные луки становятся всё популярнее и популярнее, и технологии не стоят на месте, некоторые компании, изготавливающие арбалеты, например Экскалибур, до сих пор опираются на производство рекурсивных арбалетов. В идеале, вы должны попробовать пострелять из обоих видов арбалетов, прежде чем покупать. Ответ на первоначальный вопрос вы уже наверное поняли: Лучше тот арбалет, который вам больше нравится. Смотря для каких целей и в каких условиях вы его собираетесь использовать.

Основное по конструкции устройства

Арбалет состоит из:

• ложа, к которому крепятся лук и спусковой механизм;
• лука, часто состоящего из двух плеч и колодки между ними;
• тетивы, которую, как правило, делают из синтетического полимера;
• спускового механизма с фиксатором тетивы и спусковым крючком;
• прицела, обычно расположенного на планке Пикатинни.

Боевые свойства этого оружия определяет, прежде всего, его лук. На протяжении многих столетий мастера-оружейники совершенствовали конструкцию лука и материалы, применяемые при его изготовлении. Первые в истории сложносоставные композиционные материалы были разработаны при изготовлении луков.

Современный рекурсивный арбалет Bowmaster

Луки делали не просто из дерева, а комбинировали дерево с другими материалами, в основном органическими. Внешнюю дугу лука, которая работает на растяжение, часто делали из сухожилий млекопитающих: коров или коней. Внутреннюю дугу лука, которая работает на сжатие, делали из рога крупного рогатого скота. Сухожилия и рог в несколько раз лучше, чем дерево, работают на растяжение и сжатие соответственно. Сегодня луки по-прежнему делают из композитов. Только уже из композитов синтетических. Очень хорошо при изготовлении луков показывают себя углепластики.

Спусковой механизм

В отличие от спускового механизма огнестрельного стрелкового оружия, спусковой механизм арбалета – это силовой элемент конструкции, на него приходится вся максимальная сила натяжения тетивы заряженного арбалета.

Лучник руками обеспечивает силу натяжения тетивы лука в 30-40 кг. В мощных экземплярах XVI века встречались варианты натяжения с силой 100, и даже 150 кг. Средневековые рыцари применяли для натяжения тетивы различные устройства: от простейших поясных крюков, полиспастов и механизмов типа «козья ножка», до продвинутых миниатюрных лебедок («английский ворот») и реечных редукторов («немецкий ворот»).

Спусковой механизм – ответственный элемент системы безопасности метательного оружия. Сильное натяжение тетивы определяет высокие требования к материалам и конструкции спускового механизма, в котором часто используют легированные стали или титановые сплавы. Современные спусковые механизмы арбалетов делают с применением электроники, они обеспечивают пуск от легкого прикосновения пальца к спусковому крючку.

Боеприпасы

Болт для стрельбы из арбалета принципиально отличается от стрелы для стрельбы из лука. Стрела более длинная, более л егкая и более гибкая. В полете она вед ет себя не так, как арбалетный боеприпас. Е е пол ет быстрее стабилизируется за счет большей длины и особенностей оперения.

Боеприпасы для арбалета – “болты”

Арбалетный болт состоит из:

• наконечника;
• трубки;
• оперения;
• концевика.

Обычно болт можно разобрать, и заменить вышедшую из строя деталь.

Охотничьи болты тяжелее, чем спортивные. Они весят от 30 до 50 граммов: для обеспечения надлежащей убойной силы, даже за счет дальности. Для спортивных снарядов важнее приоритет дальности, а энергии в конце полета должно хватить только на то, чтобы воткнуть стрелу наконечником в мишень. Охотничьи стрелы имеют наконечники с тремя или даже большим количеством граней для поражения зверя или дичи, а спортивные наконечники обходятся двумя гранями для втыкания болта в мишень.

Стрелы делают из различных материалов:

• дерева;
• алюминия;
• пластика.

Деревянные болты в наши дни – экзотика. Только принципиальные сторонники натуральных материалов и участники исторических реконструкций пользуются деревянными стрелами, нередко самодельными. Вес деревянных стрел зависит от влажности, они склонны терять цилиндричность при хранении в неконтролируемых условиях температуры и влажности.

Хороши для охоты на некрупного зверя и дичь алюминиевые болты. Они стабильны во время выстрела и не ломаются при входе в тушку. Стоят они не дорого. Правда, алюминиевые болты имеют свойство гнуться, поэтому перед повторным применением их надо проверить на цилиндричность.

Пластиковые фибергласовые болты хороши для спортивных и охотничьих применений. По соотношению цена / долговечность именно они лучше всего подходят для развлекательной стрельбы. Для охоты на крупного зверя больше всего подходит разновидность пластиковых болтов – карбоновые стрелы.

Сборка арбалета

Когда на руках все детали, осталось только собрать самодельный арбалет воедино. Учтите, если вы хотите сделать приклад для арбалета, то начните делать это на этапе формирования заготовки.

Начните с создания ложа, обработайте бруском поверхность для ровности. Проделайте канал длиною от 15 до 25 см, на его конце сформируйте выточку под пусковой механизм и просверлите брус в этом месте насквозь. Пропиливать канал можно как ручной пилой, так и специальным резцом, в конце обработав канавку напильником для гладкости.

Далее, в лицевой части ложа делается выточка под плечи, с последующей выточкой на нижней части. Вторая выточка должна располагаться раньше, нежели отверстие в канавке, на 5 см. Как сделать спусковой курок для арбалета ‒ возьмите дощечку с толщиной 4-5 см, просверлите в ней отверстия по принципу «плюса» (+).

Вертикальное отверстие должно соответствовать по диаметру отверстию посреди канавки. После этого вставьте в доску цилиндр, просверлите, закрепите. Спусковую скобу можно закрепить, подвязав к блокировочному бруску. В отдельных случаях используйте резинку для фиксации скобы. Тетива натягивается в самую последнюю очередь.

Под конец у вас должен получиться хороший стреляющий арбалет, постарайтесь использовать его на славу.

Мастер класс по изготовлению этого оружия приведен в видео.

Поделиться

• 80

15.03.2019
11 595

Лучшие арбалеты для подводной охоты

В отличие от огнестрельного, вода не ограничивает возможности метательного оружия. Опущенный на глубину арбалет для рыбалки (в обиходе – «резинка») сохраняет убойную силу, достаточную для поражения крупной рыбы с расстояния 3–5 метров. В отличие от сухопутных аналогов, вместо плеч и тетивы гарпун, заменяющий стрелу, приводится в движение эластичными тягами. Бесшумное оружие гарантирует высокую точность попадания, быстро перезаряжается, не теряет функциональности при интенсивном использовании в водной среде.

JBL Reaper 100

Благодаря эргономичной рукоятке из перфорированного углеродного волокна подводный арбалет JBL Reaper 100 становится продолжением руки, которой достаточно указать на цель и нажать спусковой крючок. Обтекаемое оголовье оружия равномерно распределяет энергию выстрела вдоль ствола с минимальной отдачей. Премиальный латекс наделяет тяги повышенной износостойкостью, а зацепы из кевлара гарантируют надежность крепления. Гарпунам из закаленной пружинной стали не грозят изгибы и деформация.

Достоинства:

• Двойной слинг;
• Надежная фиксация гарпуна спусковым механизмом;
• Быстрое приведение в боевое положение.

Недостатки:

Не обнаружено.

Не оставляя жертве никаких шансов, арбалет полностью оправдывает наименование «Жнец». Довольно длинная модель JBL Reaper 100 нисколько не влияет на маневренность подводного охотника при передвижении в густых водорослях.

MVD Predator Zeso Open 120

Чрезмерно громоздкий, на первый взгляд, арбалет MVD Zeso Predator Open 120 нисколько не сковывает движений подводного охотника. При создании модели производитель применил высокотехнологичное оборудование CAD/CAM. Оружие оснащено чувствительным спусковым механизмом из нержавеющей стали, несанкционированная активация которого ограничена надежным предохранителем. Эргономичная рукоятка предусматривает надежный хват, гашение отдачи, быстрое наведение на цель.

В качестве материала для стволовой части с направляющей по всей длине выбран прочный анодированный сплав авиационного алюминия, исключающий деформацию оружия при физическом и механическом воздействии. Керамическое покрытие гарантирует стойкость к коррозии, перепадам температур. Укомплектованное катушкой с линем оружие рассчитано на поражение целей с расстояния до 6 м.

Достоинства:

• Простота применения;
• Разборная конструкция упрощает транспортировку;
• Исключение случайного выстрела;
• Надежность, точность боя.

Недостатки:

Не обнаружено.

Из отзывов пользователей об MVD Predator Zeso Open 120 можно сделать вывод, что по характеристикам оружие превосходит запрашиваемую за него цену. Мало приспособленный для труднодоступных мест арбалет заслужил высокую оценку при подводной морской охоте.

Salvimar Hero 95

Очередная разработка известного итальянского производителя доставит удовольствие профессионалам и любителям, выбирающим для охоты морские и океанские побережья. Овальное сечение и обтекаемые формы легкого, алюминиевого ствола исключают помехи при перемещении на больших глубинах.

Тефлоновая направляющая, занимающая верхнюю часть оружия по всей длине, обеспечивает хорошее скольжение метательного снаряда, способствует точности выстрела. Включенные в комплект анатомические накладки позволяют подогнать рукоять под правую или левую руку.

Регулируемый триггерный механизм с пятикратным запасом прочности предполагает оптимальную настройку усилий на спусковой крючок. В комплект подводного ружья арбалета Salvimar Hero 95 включена катушка Max, а также гарпун Capture с зацепом «акулий плавник».

Достоинства:

• Легкая управляемость в погруженном состоянии;
• Подгонка под индивидуальные особенности пользователя;
• Прочность, износостойкость;
• Надежная предохранительная система;
• Высокая точность попадания.

Недостатки:

Не обнаружено.

Хотя в адрес Salvimar Hero 95 звучат исключительно положительные отзывы, некоторые пользователи отмечают расхождения в заявленных и реальных параметрах подводного арбалета, что нисколько не отражается на его популярности.

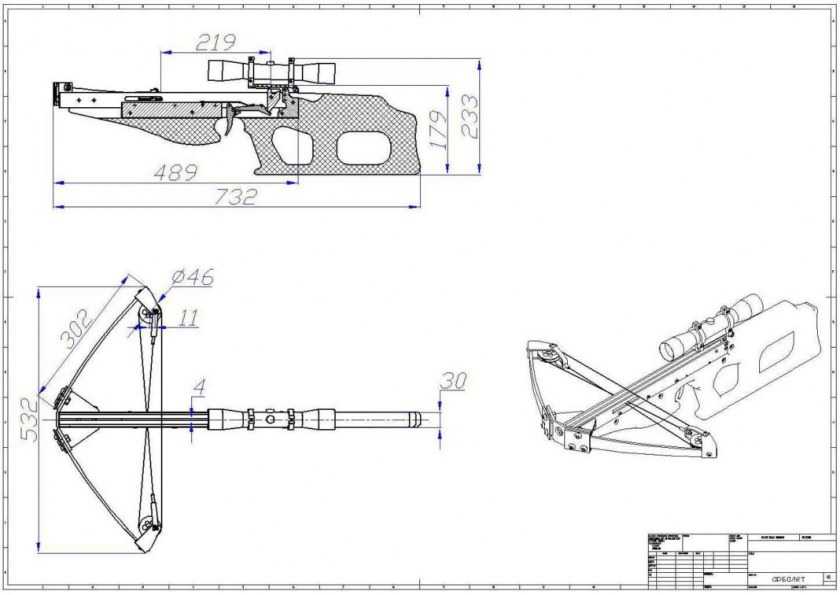

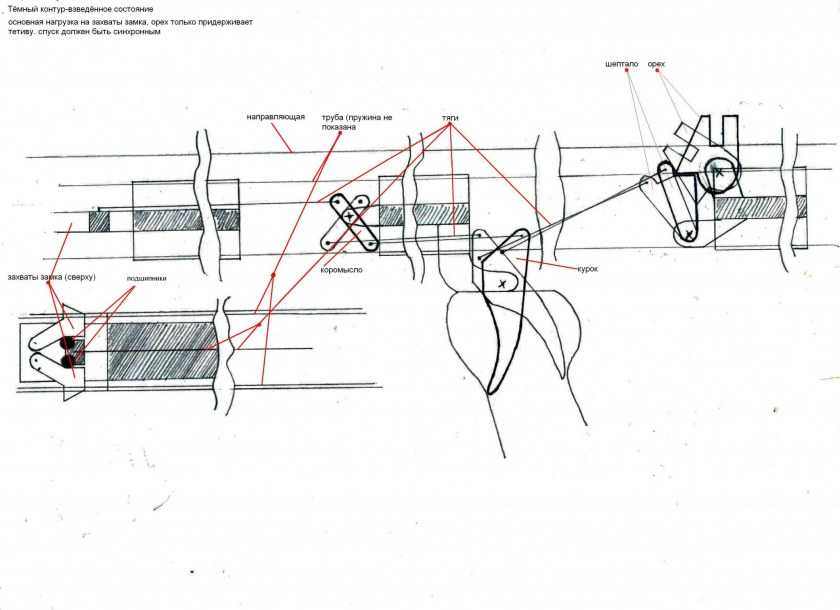

Чертеж направляющей и спускового механизма арбалета:

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

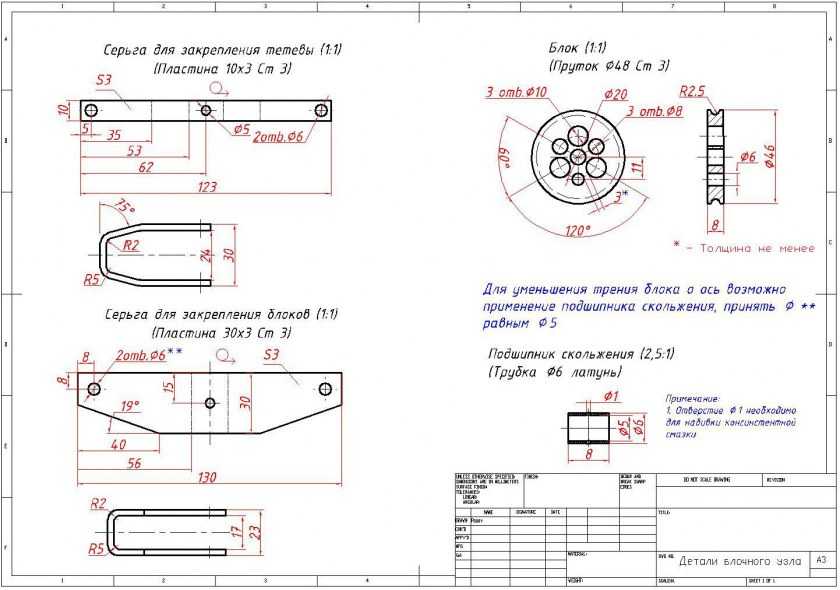

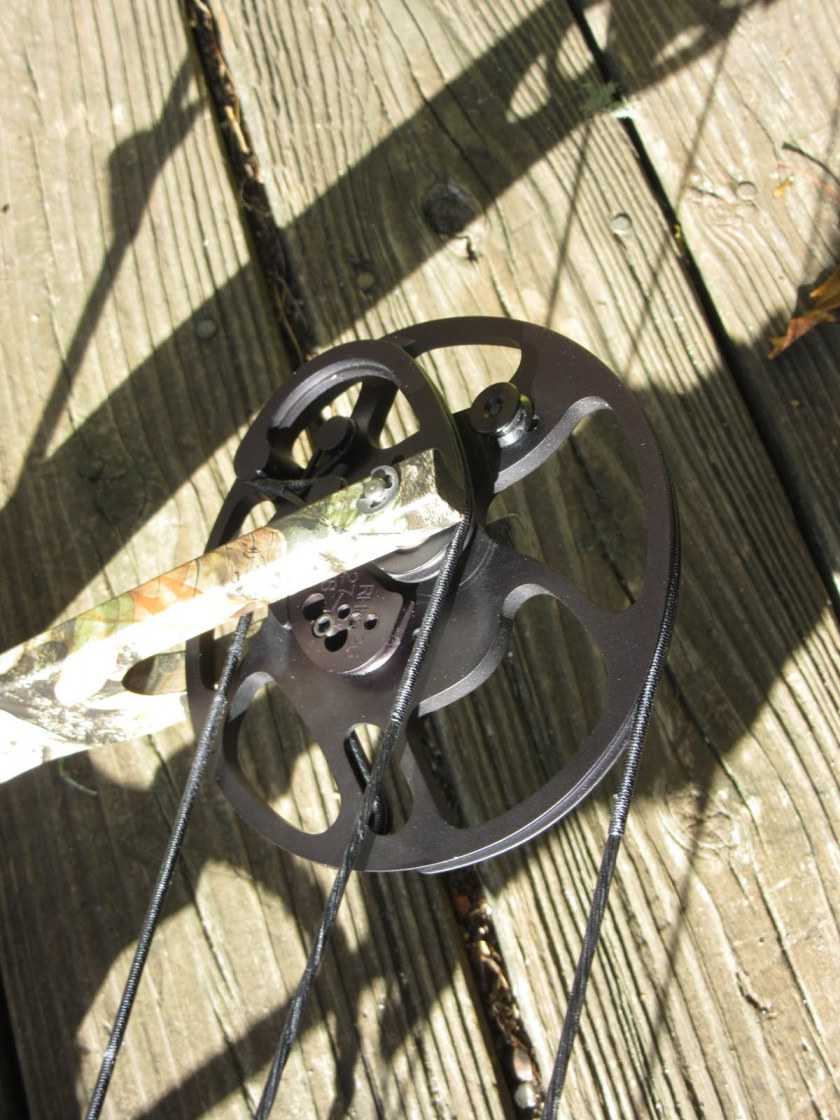

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы

Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Техника безопасности

Есть правила, которым должен придерживаться охотник, если он пользуется самодельным оружием:

1. Арбалет нужно заряжать и разряжать, только находясь под водой.
2. Стрельба на берегу или на лодке недопустима, так как может привести к несчастному случаю.
3. Как и другое оружие, нельзя направлять арбалет на человека.
4. После морской охоты, оружие нужно помыть в пресной воде и просушить.
5. Не следует хранить арбалет в заряженном состоянии.
6. При появлении коррозии или ржавчины, оружие необходимо чистить.
7. Желательно следить за кривизной гарпуна.

Существует множество других способов сделать арбалет для подводной охоты своими руками. Каждый охотник может выбрать свой оптимальный вариант оружия, к которому он привык и который ему больше нравится. Всё же, начинающим подводным рыболовам следует поучиться у более опытных коллег и обязательно попробовать другие виды. Истина познаётся в сравнении. Оценивая разное оружие, и вырабатывая технику стрельбы, можно выбрать наилучший вариант для себя.

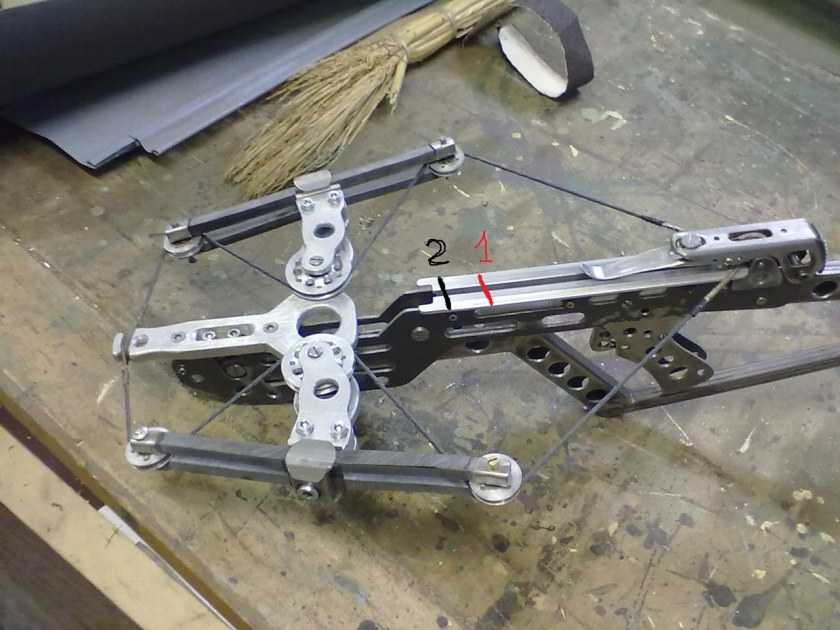

Как сделать арбалет своими руками

Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.

Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте. Обычно срок сушки составляет порядка 5-7 месяцев.

Пошаговая инструкция:

Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.

Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.

Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.

На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.

Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.

Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.

Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.

Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.

Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.

Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.

Когда спускается скоба-рычаг, штырь моментально пускает тетиву, и она запускает болт вперед

Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом

Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.

Самодельный арбалет из дерева

Для того чтобы собственноручно собрать арбалет, необходимо изготовить каждую его деталь в отдельности:

1. Ложе. Является главным элементом метательного оружия. Для данной детали лучше всего выбирать древесину вязких пород, таких как береза, ясень или орех. Многие умельцы делают ложе из металла, а потом устанавливают на него планки из дерева, такая конструкция является прочной, но сложной. Чтобы сделать ложе, нужно подготовить тридцатимиллиметровую доску. После чего выстругать из нее своеобразный приклад. В верхней части вырезанного приклада формируется специальный желобок, при помощи которого будет регулироваться направление стрелы.
2. Дуги. Крепятся непосредственно к ложу. В данном случае лучше всего использовать дуги от старого спортивного лука. Если таковых нет, то их можно самостоятельно вырезать из дерева.
3. Плечи арбалета. Зачастую мастера для данного элемента используют обычную автомобильную рессору, которую необходимо предварительно обработать на точильном станке.
4. Тетива. Для изготовления такой детали лучше всего использовать лавсановый, кевларовый или фастфлайтовый материал. Дальше следует обмотать нити тетивы, для чего ее необходимо предварительно натянуть. После обмотки деталь закрепить на арбалете и отрегулировать уровень ее натяжения. Если тетива изготовлена правильно, то она сможет произвести более десяти тысяч выстрелов. Но как показывает практика, средняя эксплуатационная способность данной детали составляет от трех до четырех тысяч выстрелов.
5. Рычажок, или спусковой механизм. Он позволяет освободить тетиву и, соответственно, произвести выстрел. Такой механизм делается из деревянного материала и встраивается в приклад арбалета.
6. Прицел. Ни одно оружие не обходится без такого элемента, которое включает две детали — целик и мушку.

Заключительным этапом в изготовлении арбалета является натягивание тетивы, которое должно быть оптимальным. Если натяжение будет слабое, то дальность полета стрелы будет минимальной, а если слишком большое, есть риск деформировать или поломать дуги арбалета.

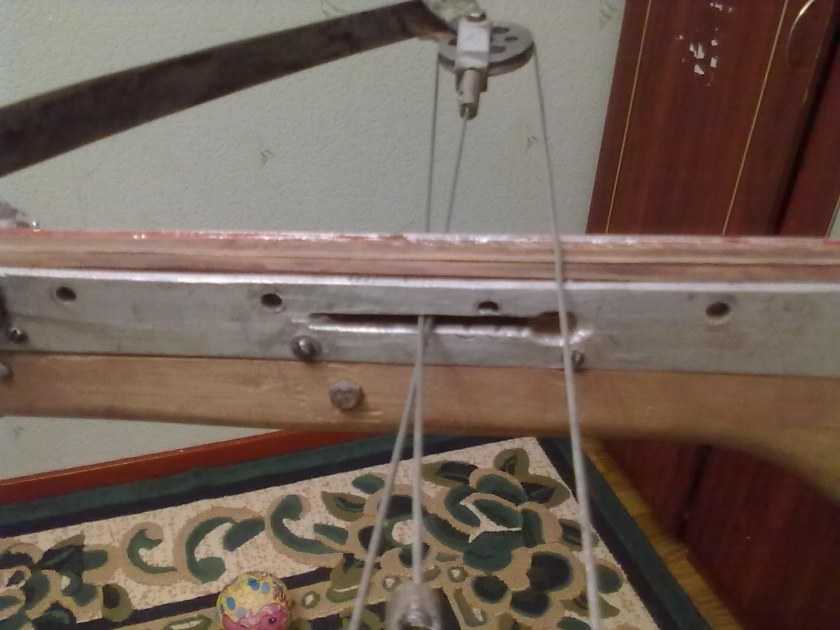

Изготовление направляющей

Направляющей принято называть металлическую планку, в которую углубляется стрела и по которой она скользит во время выстрела. Соответственно, планка должна быть прямой и гладкой, чтобы стрелу не косило при каждом выстреле.

Прежде чем приступать к изготовлению направляющей, надо прорезать стамеской под нее канал шириной 1,5-1,8 см и глубиной 1,5-2,0 см. Он прорезается наверху и посередине ложа.

Канал начинается в районе отверстия под спусковой механизм и заканчивается на краю ложа – рядом с колодкой. Глубина канала по всему периметру должна быть одинаковой, чтобы направляющая села везде равномерно на арбалет чертежи из рессоры, которого выглядят не менее сложными, чем из направляющей.

Далее в канал погружается планка в виде металлической профильной трубы без одной стенки. Планка должна погрузиться полностью, чтобы края ее бортов не выступали наружу. Также направляющая не должна болтаться, поэтому размеры канала подгоняются четко под нее.

Для крепежа планки к каналу можно просверлить на дне первой отверстия под шурупы. Но шапки саморезов могут мешать стреле, поэтому направляющую часто фиксируют эпоксидным клеем.

Арбалеты: блочные или рекурсивные (вводная информация)

На современном рынке можно увидеть просто гигантское количество предлагаемых моделей арбалетов. Каждая будет отличаться по тактико-техническим характеристикам, привлекать своим внешним видом любителей данного метательного оружия. Тем не менее, любую из представленных моделей можно отнести к одному из двух архетипов: блочный арбалет или рекурсивный арбалет.

Устройство арбалета: отличие блочных от рекурсивных.

От Автора:Взявшись за написание этой статьи, я,  наверное, как и многие авторы подобной тематики, думал начать с экскурса в историю. Хотел рассказать читателю о причинах появления, развития, конструктивных особенностях арбалетов древности. А потом уже логично было бы перейти к рассказу о современных образцах этого оружия, не правда ли?

Хорошо, что вовремя одумался. Ничего подобного здесь не будет. Здесь вы не прочтёте о создании самых первых арбалетов, не увидите информации о кованых дугах, имеющих немыслимую силу натяжения, не познаете особенностей их спуска. Не узнаете о верёвочных воротах и поясных крюках. Оставим исторической реконструкции резные, богато украшенные арбалетные ложи эпохи Возрождения. В конце концов – в каком веке мы живём?!

Вместо этого, дорогой читатель, предлагаю сразу погрузиться в необъятный и интереснейший мир современных арбалетов. Где правят бал карбон и пластик, дюралюминий и легированная сталь. Итак, начнём!

Современные арбалеты

Рассмотрим два основных типа арбалетов.

Почему основных?

Потому, что помимо обычной для арбалетов схемы с горизонтально расположенной дугой, существует ещё несколько конструкций, порой разительно отличающихся от традиционной. Некоторые из них и арбалетами-то можно назвать с большой натяжкой, настолько непривычно они выглядят. Тем не менее относятся к семейству арбалетов и реально существуют

Но на них заострять внимание мы то же не будем

Современные арбалеты, хоть и претерпели за годы развития ряд значительных изменений, по-прежнему являются классическими образцами этого оружия.

Представлены они двумя видами, главное различие которых заключается в конструкции гибких плеч. Это блочные и рекурсивные арбалеты.

 Рекурсивный арбалет.

Рекурсивный арбалет – это, по сути, прямой потомок тех самых старинных арбалетов. То есть он так же состоит из ложи с закреплённой спереди дугой, спускового механизма и прицельных приспособлений. Это в принципе. В реале современный арбалет намного сложнее, чем его древний сородич.

В самом слове «рекурсивный» кроется основа конструкции данного типа оружия. Это форма арбалетной дуги. Она двояко-выгнутая, с концами плеч, как бы немного смотрящими вперёд. Такая форма позволяет более рационально распределять усилие при работе плеч. При выстреле тетива будто наматывается на огромные ролики с осями, вынесенными далеко вперёд, что ускоряет её ход.

Дуга бывает как цельной, состоящей из одной сплошной полосы (монодуга), так и в виде двух раздельных плеч, закреплённых на съёмной колодке. Такая конструкция изначально получила распространение среди спортивных арбалетов. Но в наши дни хватает и мощных охотничьих арбалетов с раздельной дугой.

Блочный Арбалет.

Следующая не менее популярная арбалетная схема – это блочная. Она берёт своё начало  80-х годах 20-го века, когда блочные арбалеты переживали светлую пору своей юности.

От рекурсивной эта конструкция отличается наличием на концах плеч парных роликов-эксцентриков. Такая…

Разновидности

Выпускаемые арбалеты можно разделить на следующие типы:

• классические модели, которые имеют изогнутые плечи;
• блочные устройства, предназначенные для охоты на крупного зверя.

Преимущества классических моделей:

1. Рекурсивные арбалеты отличаются небольшим весом. Их можно переносить на большие расстояния.
2. Конструкция этих моделей отличается простотой и удобством обслуживания.
3. Вам не придется заниматься настройкой классических моделей. Они обладают высокой точностью. Охота с арбалетом – это идеальный вариант для охоты на мелкую дичь.
4. Вы можете в любой момент заменить сломанную тетиву. Для этого не придется тратить много времени.

Достоинства блочных моделей:

1. Блочные модели не такие широкие, как классические.
2. Спусковой механизм надежнее, так как он подвергается меньшим нагрузкам. Это значит, что данный арбалет гораздо дольше сохранить работоспособность.
3. Стрелы, выпущенные из блочного арбалета, летят с достаточно высокой скоростью. Эта характеристика имеет значение при охоте на осторожную добычу, способную мгновенно отпрыгнуть в случае опасности.
4. Мощность арбалета – одно из преимуществ оружия данного типа.

Рекурсивные

Отличаются простотой конструкции. Классические модели весят около 2 кг. При необходимости охотник может легко заменить тетиву. Для того чтобы полностью разобрать и собрать оружие у вас уйдет всего лишь 5 минут. Сила натяжения плеч достигает 50 кг.

Блочные

Весят блочные модели на 1,5 кг больше, чем классические. Стрелять можно в любом положении. Современный арбалет отличается более компактными размерами. Он будет меньше цепляться за ветки. Поэтому с таким оружием удобнее передвигаться по лесу в поисках добычи. Современный арбалет словно создан для охоты на крупного, опасного зверя. С его помощью вы легко завалите лося.

Арбалеты пистолетного типа

Внешний вид такого оружия похож на пистолет. Модели пистолетного типа способны поразить в мишень на среднем и дальнем расстояниях. Подходят для метания стрелами, дротиками и гарпуном. При автоматической стрельбе используются металлические шарики.

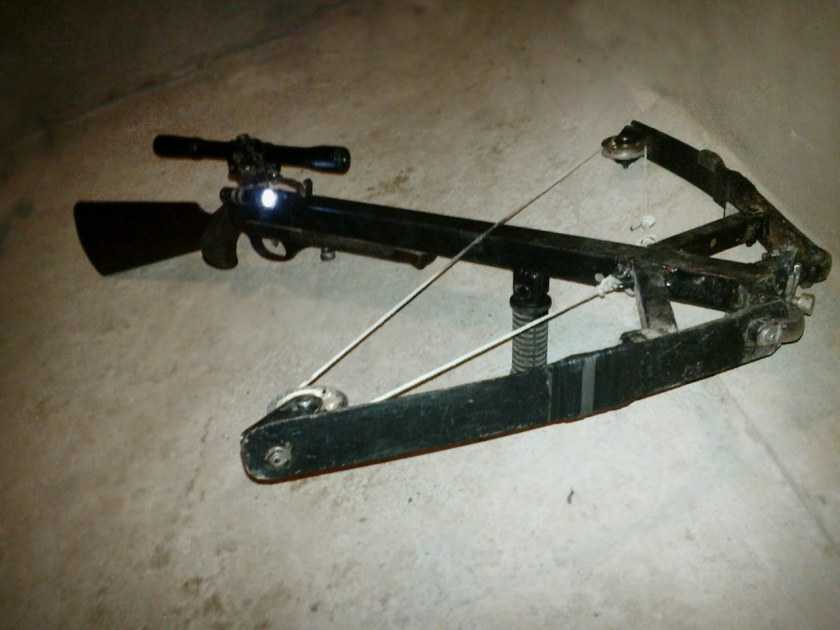

Арбалеты винтовочного типа

Свое название оружие получило за сходство приклада арбалета с прикладом винтовки. Такое оружие обладает цельным корпусом. Охотники ценят его за удобство и надежность. Цевье крепится непосредственно на корпусе. Охота с арбалетом такого типа не потребует от вас больших усилий.
