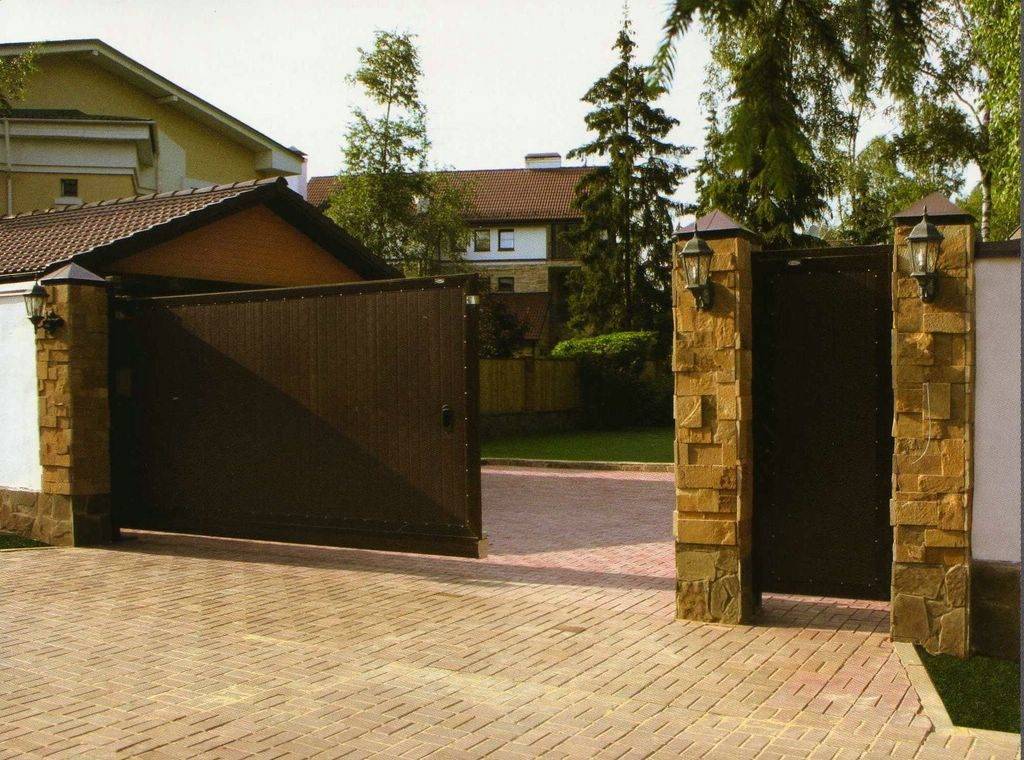

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Консольные откатные ворота из профнастила.

(ещё один вариант простой конструкции)

Следующая модель консольных откатных ворот похожа на предыдущую. Но я всё равно хочу продемонстрировать вам процесс их создания.

Итак…

  1. Сначала на заборе устанавливаются столбы, на которые будут крепиться ворота, эти столбы представляют собой обыкновенную профильную трубу широкого сечения.
  2. Затем, под правым столбом устанавливаются каретки, вдоль которых будут двигаться ворота.
  3. Каркас ворот создатели собирают прямо при установке, поэтому следующим этапом на каретки пускается направляющая, к которой прикреплена труба – основание рамы каркаса ворот. На эту трубу устанавливается пять вертикальных столбов, находящихся на равном расстоянии друг от друга.
  4. Сверху к столбам в горизонтальном положении крепится ещё одна профильная труба. Верхняя и нижняя горизонтальные трубы соединяются между собой перемычкой.
  5. Потом на столбы крепятся фиксаторы для откатных ворот, нужные для того, чтобы ворота не съехали с направления.
  6. После того, как все эти действия выполнены, остаётся лишь покрыть каркас профнастилом, и консольные откатные ворота будут готовы.

Пошаговые фото изготовления:

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=ManBeegt-yUОригинальное название: Откатные ворота «СОВА» за 2,5 часа своими руками!Автор видео: Vorota Co

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Ошибка №4
Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

В этом случае они прослужат гораздо дольше.

Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоЧерез пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Подготовительные работы

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

  • опор;
  • концевика;
  • улавливателей створок;
  • верхних роликов;
  • заглушек;
  • рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость

Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоНе забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки

Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет

Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Популярные статьи  Особенности выбора мебели для кабинета руководителя

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

  • не создавать препятствий для движения ворот;
  • визуально контролировать открытие и закрытие конструкции;
  • не стоять в зоне движения створки;
  • отказываться от использования ворот при повреждении управляющих устройств;
  • не пытаться самостоятельно переделать конструкцию ворот;
  • не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Поэтапный монтаж откатных ворот

Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:

  • установка опор;
  • изготовление фундамента;
  • сооружение створок;
  • монтаж всей системы.

На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении

Установка столбов

Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:

  • бетона;
  • кирпича;
  • камня;
  • металлопроката;
  • дерева.

Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.

Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.

Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.

Строительство фундамента для механизма ворот

Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.

Порядок работ:

  1. Ширину траншеи отмечают, отступив полметра от линии забора.
  2. Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
  3. С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
  4. Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
  5. Сооружают армопояс и опалубку.
  6. Готовят и укладывают бетонную смесь.

Изготовление створки. Сварка

Понадобится ровная площадка, чтобы конструкцию не повело при сборке.

Последовательность монтажа:

  1. Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
  2. Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
  3. К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
  4. Устанавливают поперечную верхнюю балку.
  5. К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.

Окраска и монтаж заполнения

Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.

Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.

Профильные листы крепят с помощью заклепок или саморезов.

Монтаж сдвижных ворот

Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.

Дальнейший порядок действий:

  1. Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
  2. Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.
  3. Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
  4. Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
  5. После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
  6. Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
  7. Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.

Подгоняем створки к стойкам

Первый шаг. Устанавливаем створки ворот на подставки, которые можно сделать из бруса, кирпича либо другого подходящего материала.

Второй шаг. Выравниваем створку по всем плоскостям.

Третий шаг. На нашем каркасе уже присутствуют элементы петель. Отмечаем места для установки второй части соединительного элемента на опорах. Привариваем петли к стойкам по меткам.

Четвертый шаг. Навешиваем створку. Убираем подставки, установленные в начале работы.

На уровень крепления ворот кладем доску. Выравниваем ее по уровнюВыставляем ворота по уровню. Привязываем веревками к столбамПримеряем ворота перед установкойЗачистили места для приваривания петель от краски на столбах и на воротахВ середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положениеСверху ворота связываем трубой и привязываем ее к столбам

Аналогичным образом монтируем каркас второй стойки. Чтобы конструкция была еще более жесткой, мы можем сварить две крайние опоры ворот со стойками нашего ограждения.

Для повышения устойчивости ворот к ветровым нагрузкам, мы можем приварить по верхним торцам опорных стоек горизонтальную планку из металлопрофиля. Актуально лишь для тех ситуаций, когда через ворота будет проезжать исключительно легковой транспорт.

Одну часть петли привариваем к стойке, вторую к раме, в профлисте перед креплением сделаем вырезы.

ПетлиНе перепутайте, петли без штыря привариваются на рамку для своркиВо время сварки нужно следить за тем, чтобы петли были заподлицо с профилемУстановка петельПетлиДальше нужно зачистить сварные швы болгаркой со шлифовальным диском и покрасить створку эмалью против ржавчиныПетли надо приваривать параллельно столбуВначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам

В завершение нам остается покрасить части каркаса, которые останутся на виду после крепления профилированных листов. Подбираем цвет краски так, чтобы он хорошо гармонировал с цветом профлиста и забора.

Каркасы ворот успешно привареныКрасим каркасыНад верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять

Плюсы и минусы откатных ворот

Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.

Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.

Отдельно о преимуществах консольных откатных ворот:

  • не имеют ограничений по высоте;
  • внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
  • высокое сопротивление ветровым нагрузкам.

Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.

Недостатки ворот-консолей:

  • сложность изготовления;
  • длина бокового пространства для отката не менее 1,4-1,5 ширины проема.

Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

  • монтаж стоек для навешивания полотна;
  • создание распашных ворот.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Монтаж опор

Опоры можно изготовить из:

  • профильной трубы;
  • столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
  • кирпича или натурального камня.
  • деревянного бруса.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Монтаж опор может осуществляться при помощи следующих способов:

  • забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
  • бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Пошаговая инструкция по установке опор:

  • если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
  • глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
  • создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
  • затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
  • забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
  • чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Универсальное руководство для изготовления ворот своими руками:

  • подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
  • рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
  • при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
  • чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
  • шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоКак сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

О том, как установить ворота своими руками, смотрите в следующем видео.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Покраска и обшивка

Готовые металлические конструкции в обязательном порядке должны быть защищены от негативного воздействия окружающей среды. Металлические детали при воздействии влаги начинают ржаветь. Предотвратить коррозию достаточно просто, необходимо все открытые элементы обработать специальными лакокрасочными веществами. Для начала поверхности обезжириваются. Можно использовать специальные растворители либо уайт-спирит. После высыхания рекомендуется поверхность прогрунтовать специальным составом. Такая обработка позволит краске лучше сцепиться с поверхностью металла и на дольше сохраниться в надлежащем качестве. После полного высыхания грунтовки все детали покрываются краской. Обязательно использовать краску, специально разработанную для обработки металлических поверхностей для наружных работ

Популярные статьи  [Творим дома] Декор коробок из-под обуви своими руками

Внимание уделить также местам сварки, которые особо подвергаются коррозии

После полного высыхания краски на поверхности можно приступать к обшивке полотна. Зачастую застройщики используют для этой цели такой же материал, каким огражден участок. Большой популярностью пользуется профилированный лист. Материал характеризуется высокими техническими показателями. У него небольшой вес, высокая стойкость к погодным условиям, привлекательный внешний вид, большое разнообразие цветов. Крепиться материал к металлическому каркасу специальными саморезами кровельного типа. Их можно подобрать по цвету к основному фону. Так их практически незаметно.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Чтобы сделать светопроницаемое полотно, снизив при этом вес конструкции, можно использовать поликарбонат. Его технические качества существенно ниже металлического листового материала. Но его неоспоримым преимуществом является небольшой вес. Но если поликарбонат повредить его отремонтировать не получиться. Потребуется полностью заменить лист.

В некоторых случаях рамы обшиваются деревянным штакетником. Он прикручивается с помощью специальных саморезов

Важно деревянные элементы обработать специальными антисептиками чтобы продлить их срок эксплуатации сохранив на долго их первозданный вид

Устройство и принцип работы откатных ворот

Устройство консольных откатных ворот

Среди всех типов сдвижных ворот консольные наиболее популярны, особенно для въездных проездов на территорию. В отличии от роликовых перемещающихся по рельсу отсутствует желоб подверженный намерзанию и заполнением грязи и воды

Перед подвесными такой тип не ограничивает проем по высоте и не влияет на экстерьер ( что важно для частных домовладений, а допустим на промышленных объектах). При широком использовании современных и качественных комплектующих ворот, изготовление и монтаж стал доступен и применяется повсеместно. Принцип работы ворот консольного типа

Эскиз

Принцип работы ворот консольного типа. Эскиз.

В основе конструкции консольных ворот лежит балка ( служит направляющей ), несущая на себе вес каркаса и заполнения створки и роликовые опоры оснащенные подшипниками.

Вся система вынесена из проема и оставляет его доступным. Под роликовые опоры заготавливают фундаментное основание с закладными для установки автоматики, электропроводки и опор.

На балку крепится зубчатая рейка для сцепления с приводом ворот.

Эксплуатация консольных ворот дает ряд преимуществ.

Экономия места — перемещение створки проходит вдоль забора или ограждения мало пригодное для других целей. Они почти не требуют обслуживания. Например, в зимнее время снег и наледь не является препятствием, не обязательна расчистка и уборка. Надежность и простота конструкции приводов, автоматики для таких ворот. Устойчивость в ветровых нагрузкам, которым подвержены распашные створки.

Откатные ворота консольного типа не сложно изготовить своими руками, чертежи и схемы представлены в разделе, воспользовавшись ручным инструментом и сварочным аппаратом.

Устройство подвесных ворот

Особенность подвесных ворот в установке полотна на несущую ферму ( на опорах) или направляющую балку крепящуюся к стене. Их профиль формирует проем по высоте.

Для подвеса створок на полотно к нему крепятся подвесные роликовые опоры на подшипниках. Опоры с воротами заводятся внутрь несущей балки и перемещаются по ней. Для жесткости и устойчивости крупногабаритных конструкций в подвесную систему добавляют нижний рельс — направляющую и нижние роликовые опоры.

Подвесные ворота особенно востребованы для проемов больших размеров и могут достигать более 20 метров в длину 6-7 метров в высоту. Как в все сдвижные конструкции требуют свободного места.

Достоинства подвесных откатных ворот.

  • — Система подвески проста, менее подвержена осадкам и попаданиям загрязнениям, надежна даже при отсутствии обслуживания.
  • — Вес створки при одних размерах с консольными будет значительно меньше, что снижает нагрузку на автоматику и проще в манипуляциях.
  • — Не требует фундаментных работ с их критичными сроками и издержками.
  • — Перекрываются значительные по высоте и длине проемы.

Каркас полотна подвесных ворот выполняют на раме с заполнением из сэндвич-панелей, решетки или профилированного листа. Для помещений и въездных ворот используют утеплители и резиновые, щеточные уплотнители, что придает комфорт, влаго и теплоизоляцию.

Среди малочисленных недостатков отметим ограничение проема по высоте.

Часто именно подвесные откатные ворота устанавливают в производственных помещениях, внутренних цеховых территориях и на въездах.

Надежность и долгий срок службы вам обеспечат проверенные и брендовые комплектующие Ролтэк, Came, Fratelli Comunello, Alutech, Combi Arialdo имеют доступные цены.

Чертеж и подготовка

Любая работа начинается с чертежа. Сначала необходимо определиться с местом установки и размерами. Калитка может размещаться рядом с воротами или отдельно от них, ее высота может быть равна или меньше высоты забора. При очень высоком заборе дверца может иметь высоту не более 2 м (редко 2 м 10 см), выше можно сделать перемычку и обшить ее так же, как и забор. Ширина составляет 0,9-1 м (меньшая ширина неудобна при входе с грузом или сумками, большая также создает неудобство при открывании, требует более массивной рамы, есть вероятность перекоса в процессе эксплуатации).

Затем необходимо продумать конструкцию дверцы и опорных стоек и начертить схемы установки и чертеж конструктива дверцы. Сделать это необходимо заранее, все продумать, рассчитать необходимое количество материалов, приобрести и привезти их.

Не забудьте про СИЗ: для сварочных работ обязателен брезентовый костюм и рукавицы, маска с затемненным стеклом; ботинки; для прочих работ — очки и перчатки, резиновые перчатки и респиратор для покрасочных работ.

Какие инструменты понадобятся

Перечень инструментов и расходных материалов:

  1. садовый бур, штыковая лопата, лом;
  2. бетономешалка или емкость для перемешивания бетона для установки стоек;
  3. совковая лопата для загрузки песка и цемента, металлические ведра;
  4. сварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А. Можно пригласить сварщика — но можно и поучиться варить несложные изделия самому — всегда пригодится. Сварочный аппарат в усадьбе быстро окупится — мелких сварочных работ при обустройстве сада всегда хватает;
  5. инструменты для сверления отверстий и закручивания саморезов — дрель и шуруповерт;
  6. уровень, шнур, отвес, строительный угольник;
  7. металлическая линейка длиной 1 м, рулетка длиной 5 м;
  8. струбцины — с их помощью собирают каркас при сварке, временно крепят каркас при установке замка и петель;
  9. кисти;
  10. болгарка, круги для резки металла, круги шлифовальные.

Подбор материала

Для изготовления калитки из стальных профилей необходимы следующие материалы:

  • стальные трубы размерами не менее 80×80 мм для опорных столбов легкой калитки из профнастила, не менее 100×100 для более тяжелых моделей; толщина стенки не менее 4 мм; можно использовать конструкцию из двух П-образных швеллеров, сваренных в форме трубы. Если один из столбов служит одновременно опорой для каркаса ворот, то применяется труба еще большим сечением;
  • стальные трубы 60×40 или 40×40 мм для сварки каркаса калитки, 40×20, 32×32 мм для перемычек;
  • цветные кровельные саморезы в комплекте с резиновой шайбой;
  • материал для обшивки каркаса — металлический лист толщиной 2-3 мм; или профнастил с пластиковым покрытием с высотой волны 10-12 мм, толщиной листа 10-12 мм; или поликарбонат, торцовые профили для поликарбоната, специальные клейкие ленты для закрытия торцов поликарбоната; при необходимости — готовые кованые детали;
  • небольшие кусты стального листа толщиной 4-5 мм;
  • кирпичи;
  • рубероид;
  • петли;
  • замок;
  • шлифовальная бумага;
  • цемент, песок и щебень для бетона;
  • гравий или щебень (средней фракции);
  • атмосферостойкая краска для наружных работ;
  • антикоррозионная грунтовка;
  • электроды.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
