Как выполняется подключение крана и инсталляции унитаза к водопроводу?

Содержание

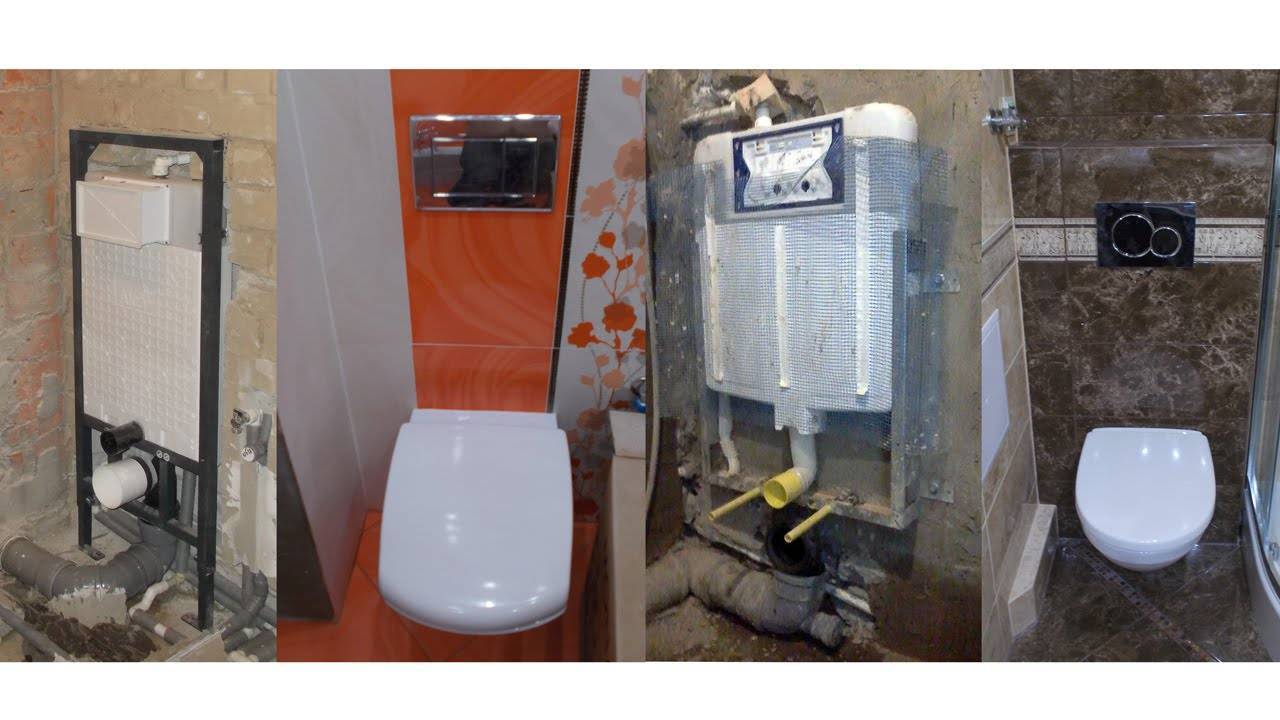

Подвесные модели

В последнее время все большей популярностью пользуются подвесные разновидности с инсталляцией, способы подключения которых предполагают подвешивание чаши на фальш-стене и размещение за ней сливного бачка. Для этого за стенкой монтируют прочный металлический вертикальный каркас, выводят из него шпильки с резьбой и креплением гайками для удержания чаши, и помещают внутрь обвязки пластиковый сливной бачок, для включения смыва поверх стены выводят кнопку.

Преимущества подвесной конструкции – экономия места в маленьком туалете, эстетичный внешний вид, удобство уборки (пол легче мыть под висящей чашей).

Подключение унитаза без использования гофры: основные правила

Если вы приняли решения не использовать гофру, вам пригодятся основные правила, по которым выполняется его подключение в таком случае:

Патрубок для подключения без гофры

Если унитаз подключают без гофры, то необходимо использовать патрубок, который также называют переходником или фановой трубой. Подключение к переходнику в этом случае осуществляется по-разному в зависимости от угла, который имеет унитаз. При этом различают 3 варианта:

подключение унитаза с косым выпуском – его установка производится в пол – такая установка сейчас уже не актуальна, хотя в прошлом веке использовалась очень широко;
если выпуск унитаза вертикальный, то установку осуществляют под углом в 90º в стену;
если выпуск унитаза горизонтальный, то монтаж проводят в стену под углом в 30-40º.

Унитазы с разными видами выпуска

В том случае если выпуск унитаза не соответствует выпуску канализационной сети, то придется или выбирать другую модель унитаза, или применить под определенным углом изогнутые трубы-переходники.

Теперь рассмотрим подробно особенности монтажа сантехники каждого вида.

Унитазы с вертикальным выпуском

Такие модели широко применяются в европейских странах. Это во многом связано с тем, что в такие сантехнические устройства вмонтированы направленные вниз выпускной патрубок и сифон, расположенный в чаше унитаза. Такая конструкция позволяет поставить унитаз к стене под любым углом. Монтаж при этом осуществляется просто:

после проведения разметки на полу устанавливают стандартный винтовой фланец, оснащенный фиксатором;
в расположенное в центре фланца круглое отверстие устанавливают канализационную трубу;
на фланец монтируют унитаз, поворачивают до полной фиксации; выпускной патрубок, имеющий специальное уплотнительное кольцо, при этом прижимается патрубок автоматически к торцу канализационной трубы.

Установленное уплотнительное кольцо

Унитаз с горизонтальным выпуском

Подключение унитаза с горизонтальным выпуском (он еще имеет название унитаз с выпуском «в стену») более всего актуально для условий нашей страны в настоящее время, что связано с привязанностью санузла к определенной стене в ванной комнате из-за специфики разводки труб канализационной системы в типичных российских домах. Так как выпуск унитаза в этом случае направлен назад, то он находится в тылу санузла. В этом случае выпускной патрубок присоединяют к трубе канализации, используя специальную уплотнительную манжету.

Схема подключения унитаза с горизонтальным выпуском

Особенное внимание надо обратить на закрепление унитаза к полу. Как правило, ножки чаши унитаза с горизонтальным выпуском оснащены специальными отверстиями, которые предназначаются для фиксации устройства к полу

Внешний вид готового подключения

Совет от профессионала:

Подключение унитаза с прямым выпуском начинают с установки, используя при этом дюбели и шурупы

Крепление должно проводиться осторожно, так как при слишком сильном «дотягивании» шурупа можно повредить поверхность унитаза

Монтаж унитаза, оснащенного косым выпуском

Технология монтажа такого вида унитаза следующая:

Схема подключения унитаза с косым выпуском

Перед тем как правильно подключить унитаз к канализации, выпуск унитаза с расположенными на нем канавками смазывают суриком, смешанным с олифой.
Сверху наматывают смоляную прядь. При этом конец отростка в 0,5 см должен оставаться свободным (в противном случае концы пряди попадут в отверстие и будут способствовать возникновению засорения).
Обмотанную прядь тоже тщательно смазывают суриком.
Далее осуществляют монтаж унитаза, фиксируя выпускной отросток в раструб канализационной трубы.

Готовое соединение

Таким образом, мы рассмотрели, как подключить слив унитаза самой различной конфигурации к канализационной трубе. Благодаря полученной информации проведение монтажа самостоятельно реально осуществимо. Кроме того, при этом можно сэкономить деньги. Однако если вы ощущаете, что имеющихся у вас навыков недостаточно для выполнения подобных работ, все же экономнее будет воспользоваться услугами профессионалов.

Конструкция подвесного унитаза

Подвесные унитазы обычно устроены сложнее чем обыкновенные. Инсталляция, которая необходима для установки, должна очень надежно крепиться к стене. Что отличает такую конструкцию от обычной, так это то, что между чашей и полом есть пространство, что дает возможность качественной уборки. Внешне, такие конструкции смотрятся намного лучше, ведь мы видим только сам унитаз и панель с кнопками смыва. Это выглядит лаконично и подходит под любой дизайн.

Вся внутренняя часть скрыта за декоративной панелью. Как уже говорилось выше, сама конструкция должна быть закреплена очень надежно, только в таком случае использование унитаза будет безопасным. Обычно конструкции подвесных унитазов одинаковые и могут отличаться только по размеру бачка для смыва, а также по качеству материалов, из которых они изготовлены.

Присоединение унитаза к чугунному трубопроводу

В домах старой застройки нередко встречаются сливная системы из чугуна. В общем подключение унитаза к любому виду труб практически одинаково, однако стоит отметить, что для подключения к чугунной трубе потребуются дополнительные материалы – резиновая манжета.

Технология подключения сантехники к чугунной канализации:

Первым этапом подготавливается чугунный раструб. Очищается от шлаков и ржавчины, убирается весь цементный раствор, используемый ранее при монтаже.
Вторым этапом монтируется резиновая манжета. Герметичность ее установки достигается путем использования герметика, его наносят на стенки раструба перед монтажом манжеты.
Последним этапом подсоединяется унитаз при помощи гофры или патрубка, подвод соединяется с установленной манжетой, затем все герметизируется.

Стоит помнить, что чугун подвержен коррозии, поэтому следует позаботиться о высоком качестве соединения трубы с элементами сантехники. Для герметизации предпочтительно применять силиконовые составы.

Выбор и покупка унитаза с инсталляцией

Главное условие приобретения инсталляции – она должна соответствовать модели выбранного вами унитаза. Часто подвесные унитазы укомплектованы системой инсталляции изначально, лучше всего предпочесть именно этот вариант.

Сделайте замеры ниши, куда будет установлена инсталляция

Инсталляция должна соответствовать по размеру нише, в которой она будет размещена.

Инсталляции бывают двух типов

Блочная

– крепится к стене при помощи обычных анкерных болтов, которые являются основной опорой всей конструкции.

Рамочная

– представляет собой раму на ножках, благодаря которым регулируется высота унитаза. Крепится рама в четырех местах. Возможен вариант, когда все четыре крепления фиксируются на стене – такой способ монтажа можно использовать только в случае с капитальными стенами.

Если стена не достаточно устойчивая, выбирайте инсталляцию, два крепления которой будут располагаться на стене, а два – на полу. На последние два крепления приходится основная нагрузка.

Предусмотрите технологический люк чуть ниже кнопки слива. Это существенно облегчит при необходимости.
Используйте современные кнопки слива, которые позволяют экономить воду. Это могут быть две отдельные кнопки, одна из которых сливает полный объем воды бачка, а другая – половину. Другой вариант – наличие кнопок «Пуск» и «Стоп».
Продумайте расположение кнопки слива относительно элементов кафеля. Оформляйте кнопку или строго между двумя плитками, или в центре одной из них.
Верхний край унитаза должен быть не выше 45 см от пола и не ниже 40 см.
Толщина стены, скрывающей систему инсталляции, не должна быть больше 7 см.
Между крепежными отверстиями унитаза выдерживается стандартное расстояние – 18 или 23 см.
Контролируйте правильность установки на всех этапах работ. Это поможет избежать грубых ошибок при монтаже и проблем в процессе эксплуатации сантехнического оборудования.

Установленный по всем правилам унитаз с инсталляцией способен выдержать нагрузку до 400 кг!

Если вы сомневаетесь, что сможете произвести все работы правильно и качественно, советуем прибегнуть к помощи квалифицированных специалистов. Ну а сэкономить бюджет, безусловно, поможет самостоятельный монтаж системы инсталляции. Смело используйте технологические и дизайнерские ноу-хау для создания оригинального и практичного интерьера.

Тематические материалы:

Что можно посадить вместе с ними? Мускари: синева волшебных колокольчиков в вашем саду Уход за гадючим луком: не только основные правила Дождевые черви в комнатных цветах – помогут или навредят растению Дождевой червь в комнатных цветах Обрезка герани: как получить пышный здоровый куст Как приготовить правильный компост? Как сделать компост из скошенной травы – ингредиенты, способы приготовления Что нельзя бросать в компост Мусат — что это и как им пользоваться? Растения на ж Жасмин – описание

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Подключение стиральной машины к водопроводу

Схема подключения стиральной машинки к водопроводу/

Подключение к водоснабжению стиральной машины одновременно и очень простое, и кропотливое дело, требующее соблюдения определенных правил

Важно заранее приобрести все требуемые переходники и узлы, не забыть перекрыть воду. Подключить стиральную машину к подаче холодной воды можно следующим образом

С использованием трехпроходного вентиля либо обычного тройника с краном. Для выполнения работы необходимо взять жесткую трубу, проходной кран, специальную гибкую подводку. Труба для подключения к водопроводу дома используется пластиковая, подводка должна быть гибкой. Само подключение выполняется таким образом: сначала откручивается гибкая подводка, после этого подматывается уплотнитель, монтируется на место тройник.

При необходимости удлиняется металлопластиковая труба для подачи воды, если стиральная машина находится на некотором удалении от подключения к водопроводу.

Схема подключения сантехприборов.

Подключение при помощи ремонтной обоймы (водоотвода). Такое подключение выполняется при помощи стальных труб на ¾ или ½ дюйма, допускается использование полипропиленовых, которые более удобны в монтаже, отличаются большей надежностью. Процесс соединения осуществляется таким образом: труба обжимается четырьмя болтами для водоотвода, резиновая прокладка при этом должна располагаться без перекосов. Далее сверлим отверстие с диаметром от 8 мм, наматываем уплотнитель, прикручиваем трубу на 3-4 оборота. Для крана на ¾ дюйма с наружной резьбой прикручивается гайка, обязательно наличие прокладки. Гайка закручивается от руки. После этого необходимо проверить, насколько правильно было выполнено подключение крана к водопроводу.

Статья по теме: Стойки для цветов — 100 фото лучших идей и новинок по дизайну

Непосредственное подключение к изливу смесителя. Данный метод подключения к водоснабжению стиральной машины дома считается одним из самых неудобных. Сегодня оно применяется крайне редко, только если другого варианта подключиться просто нет. В данном случае первый раз перед началом стирки необходимо выполнять подключение излива крана, часто требуется откручивание душевого шланга. Во время стирки пользоваться водой уже нельзя, так как переключение режима приводит к остановке машинки, нарушению ее работы. Подобное подключение можно назвать только временным, пока нет возможности выполнить нормальное соединение шлангов к водопроводу для подачи холодной воды.

При подключении к водопроводу стиральной машины нельзя забывать о соблюдении всех мер безопасности. Если требуется удлинение шланга, то надо либо изначально брать цельный кусок, либо использовать Аквастоп, который поможет избежать таких неприятностей, как протечки. При выборе крана для подключения предпочтение отдают таким моделям, которые не содержат в составе материал силумин, нельзя выбирать узлы со слишком толстыми стенками.

Как устроена подвесная конструкция?

Домашний мастер с легкостью справится с монтажом настенной модели, если разберётся в отличительных особенностях её конструкции.

Видимым элементом такого сантехприбора является сама чаша унитаза. Её монтаж на стену осуществляется двумя способами: с применением инсталляции и на бетонное основание. В нашей статье мы рассмотрим оба варианта.

Подвесная модель унитаза стоит дороже, чем обычный напольный вариант, но можно уменьшить расходы, если выполнить монтаж изделия своими руками

Сильные и слабые стороны подвесного вида сантехники перечислены в статье, в которой детально описаны разновидности и конструктивная специфика, приведены ориентиры выбора оптимальной лично для вас модели.

Конструкцию настенного сантехнического устройства условно можно разделить на три основных элемента, о которых дальше пойдет речь.

Надежная стальная рама (модуль)

Рама – основной элемент всей конструкции, который прикрепляется к полу и к стене санузла. Именно рама является опорой для сливного бачка и чаши. От её надежности зависит качество последующей эксплуатации изделия. После ввода унитаза в эксплуатацию, конструкция должна будет обладать достаточным запасом прочности, чтобы выдержать вес взрослого человека.

Для закрепления рамы необходимо иметь прочную основу. Гипсокартонные стены в этом качестве рассматриваться не могут. Рама снабжена механизмом, позволяющим варьировать высоту установки унитазной чаши в диапазоне 40-43 см. Для надежного закрепления чаши производители рекомендуют использовать крепкие штыри, изготовленные из стали.

На этом фото хорошо видны все три элемента конструкции унитаза: светло-синяя рама, серо-голубой пластиковый бачок с клавишей слива и белая чаша

Лучшие модели опорных рам для подвесной сантехники перечислены в статье, с которой мы рекомендуем ознакомиться.

Скрытый сливной бачок

Скрытое крепление этого элемента, по мнению приверженцев настенной модели, считается одним из преимуществ конструкции. Материалом для его изготовления является очень прочный пластик. Чтобы на поверхности не скапливался конденсат, пластик обрабатывается стиролом.

Бачок имеет плоскую форму, отличающуюся технологическим вырезом с одной из сторон. Этот вырез необходим для устройства сливной клавиши. У этого отверстия есть и ещё одно предназначение: оно позволяет извлекать арматуру сливного бачка при выполнении ремонтных работ.

Ещё одной особенностью сливных бачков подвесной конструкции является экономичная система слива, которой может быть оборудована такая модель. В зависимости от потребности, доза слива может составлять 3 или 6 литров.

Чаша – видимый элемент конструкции

Чашу выбирают, как правило, исходя из личных предпочтений пользователей. Она находится на виду и должна соответствовать общему интерьеру помещения. Кроме того, выбранный подвесной унитаз должен быть удобен в эксплуатации.

Именно чаша унитаза, как видимый элемент конструкции, должна органично вписываться в интерьер помещения: она может иметь даже квадратную форму

Большинство покупателей отдают предпочтение изделию овальной формы. Хотя в продаже встречаются круглые, прямоугольные и даже квадратные модели.

Крепежные элементы являются частью выбранной модели и входят в состав её комплектации. Дополнительно приобретать крепеж для подвесного унитаза покупать не нужно. Кроме того среди навесных моделей есть умные сантехнические устройства с электронным управлением и многочисленными гигиеническими функциями.

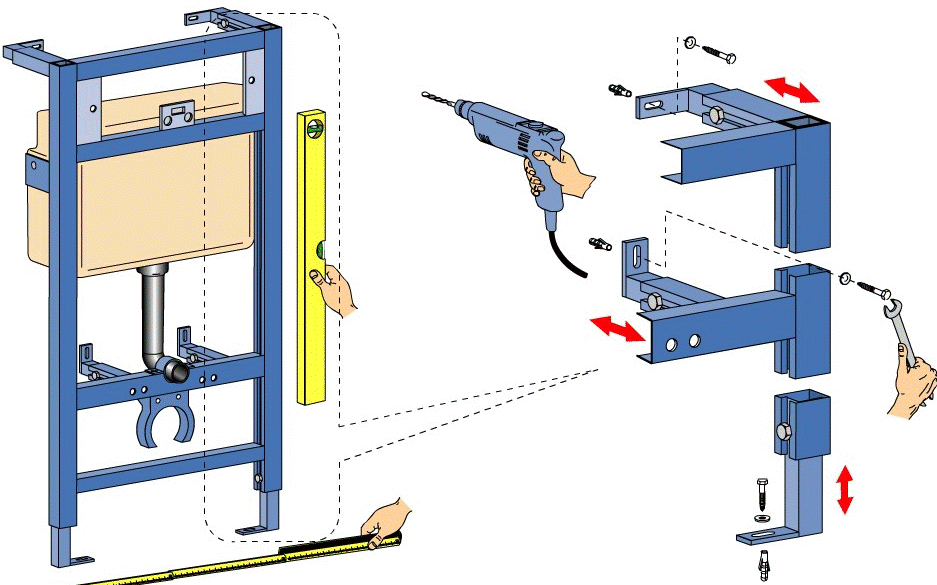

Монтаж с инсталляцией

Каркас рамы крепится к полу и стене дюбелями

Важно установить инсталляцию ровно по вертикальным и горизонтальным плоскостям. Благодаря наличию в конструкции рамы, выдвижных штанг кронштейнов и шпилек, можно точно отрегулировать каркас для корректного и точного монтажа

Подготовка

Перед проведением монтажа, необходимо тщательно проверить прочность стен, пола, исправность коммуникационных труб

Для исключения возможных неисправностей нужно, чтобы все коммуникационные узлы водопровода и канализации были в исправном, рабочем состоянии. Поскольку при эксплуатации нового вида сантехники возможна повышенная нагрузка на изношенные трубы.

Инструменты и материалы

Для выполнения монтажа встроенной модели унитаза и его подключении к водопроводу и канализации, необходимо купить материалы, рекомендованные производителем выбранной модели сантехники. Основные материалы для выполнения монтажа:

вентили и трубы для подключения водопровода;
отвод полиэтиленовый для стока и подключение к канализационному стояку;
шпильки, тефлоновая лента и другие рекомендуемые детали.

Инструменты для монтажа инсталляции в каждом доме, но при отсутствии их можно приобрести в специализированном магазине. Понадобятся:

строительный уровень;
рулетка для выполнения замеров;
перфоратор и сверла различных размеров;
герметик;
набор рожковых ключей.

Стандарты

Существуют стандартные европейские параметры высоты каркаса для инсталляции: высота – 118 см. Чаша монтируется от нижнего крепления каркаса на высоте не ниже 35 см. Унитазы со стандартными параметрами чаще всего приобретаются для установки в общественных санитарных узлах.

Замеры и разметки

Сначала нужно определить место для монтажа инсталляции. Затем необходимо найти центральную ось каркаса конструкции и отметить линией на стене. При этом обязательно расстояние от кромки инсталляции до стены — не менее 13,5 мм. На стене обозначается место для установки сливного бачка и его крепежных деталей. Замеры выполняются по параметрам каркаса устройства и осуществляются простым карандашом или маркером.

Правильно выполненная предварительная разметка помогает избежать неточностей при монтаже устройства.

Как сделать нишу для инсталляции

В несущей стене нужно сделать углубление перфоратором по параметрам инсталляции. Если глубина недостаточна, можно сверху рамы обшить гипсокартоном. Обычно в санузле уже имеется ниша, в которой проходит канализационный стояк и водопровод, поэтому имеет смысл задействовать это пространство.

Подключение к коммуникациям

В подготовленную нишу для каркаса инсталляции подвести трубы канализации и водопровода. Подробное описание ниже.

К водопроводу

Проведенные водопроводные трубы подсоединить бачку. Во время этого необходимо закрыть вентиль, который расположен в бачке.

Тестирование системы

После подключения к унитазу коммуникационных труб водопровода и отвода канализации, необходимо провести тестирования работы сантехники. Нужно наживить чашу унитаза и проверить работу всего устройства в комплекте. Потом снять чашу и установить ее после выполнения отделки, закрутив до упора вентили и шайбы. Это необходимо для исключения возможных утечек в будущем.

Установка унитаза

Унитаз крепится на раму посредством 4 штырей, выполненных из материала обладающего повышенной прочностью. Чаша унитаза устанавливается на штыри с применением специальных звукоизолирующих шайб.

Заключительный этап

После проведения тестов, при отсутствии протечек, приступают к последним этапам — отделке и установке мелких деталей.

Отделка

После выполнения всех необходимых шагов при монтаже встроенного унитаза и установке панели с кнопкой слива необходимо выполнить обшивку инсталляции водостойким гипсокартоном. Затем положить керамическую или фаянсовую плитку, можно обшить конструкцию другими материалами, выбранными для отделки.

Подключение раковины к водопроводу

Перед тем как выполнить подключение раковины и крана к общей системе водоснабжения, необходимо учесть несколько моментов:

потребуется общее отключение воды для всего стояка дома. Это требует предварительного обращения в соответствующие обслуживающие органы, договоренности с вашими соседями. Возможно, потребуется разрешение ЖЭКа (сами работы надо планировать на удобное для всех время);
при подключении к водопроводу может возникнуть ситуация, когда одновременно с этим требуется установка водяных счетчиков для холодной и горячей воды. Разрешение на установку вряд ли потребуется, но для опломбировки придется обращаться в соответствующие организации;
далее следует определить место для установки раковины, обычно для этого оптимально подходит высота на 850 мм над уровнем пола. Место для установки должно находиться в минимальной близости от точки подачи воды. В противном случае придется устанавливать дополнительные трубы не только для водопровода, но и для канализации.

Подключение начинается с разметки места под установку раковины, монтажа опоры либо каркаса для чаши. Сам крепеж для раковины монтируется таким образом:

Схема раковины с размерами.

по сделанной разметке просверливаются отверстия, в них забиваются дюбеля;
после этого вкручиваются специальные крепежные шпильки.

При креплении надо следить, чтобы все элементы не только выдерживали вес оборудования, но и не расшатывались при опоре.

После того как раковина установлена, можно начинать подключение к водопроводу. Сначала ставится смеситель выбранного типа, который к поверхности раковины крепится при помощи шпилек (если они предусмотрены), после этого монтируются шланги для подачи воды. Надо учитывать, что после окончания монтажа ничего уже переделать не получится, только разобрать систему и начать все заново. Шланги для водоснабжения дома проводятся через специальные отверстия мойки, далее на шпильки надеваются гайки, которые затягиваются при помощи прижимного элемента с уплотнительной резиной.

Статья по теме: Лондонская штора своими руками: технология пошива, особенности

При подключении к водоснабжению стоит следить, чтобы носик смесителя находился в правильном направлении, сам смеситель был установлен под углом в 90° по отношению к стене. Обязательно проверяется герметичность всех креплений и соединений, чтобы удостовериться, нет ли протечек, насколько прочно установлен каждый узел для подключения к водопроводу. Дальше надо между краном и гайкой поставить прокладку, сильно затягивать гайку нельзя, чтобы избежать протечек. Если все нормально, то подключение к водопроводу выполнено правильно.

Нюансы выбора нового сантехприбора

Перед проведением ремонта в санузле к нему следует тщательно подготовиться. Особенно нужно продумать, как поменять унитаз в квартире своими руками, когда жильцы продолжают пользоваться туалетом.

В данном случае менять сантехнику следует максимально быстро, но без правильной организации проведения ремонтных работ это становится невозможным. В первую очередь делают выбор подходящей модели, подготавливают все инструменты и строительные материалы, а потом приступают к реализации задуманного.

Самое главное, перед тем, как производить монтаж и демонтаж унитаза, это приобрести новый сантехнический прибор. В зависимости от выбранной модели подготавливают набор инструментов и материалов для выполнения замены.

Унитазы бывают двух видов:

напольными;
подвесными.

Напольные модели пользуются большей популярностью и их выбор огромен. Они бывают типа «компакт», «моноблок», с раздельными бачком и чашей, а также с системой слива скрытой конструкции.

Моноблок — это изделие, которое объединяет в единую систему резервуар для воды и чашу. В унитаз — компакте эти обе части реализуют в комплекте и соединяют при выполнении монтажа — это наиболее востребованный вариант, представленный на отечественном рынке сантехнической продукции.

Ретро-моделью, при монтаже которой бачок нужно располагать под потолком и соединять с чашей трубопроводом, в последние годы встречаются все реже. В них, чтобы произвести смыв, следует дергать за веревочку или цепочку с ручкой. Подобная сантехника смотрится уместно в санузле, оформленном в соответствующем стиле.

Современным решением считается обустройство скрытой сливной системы. До того, как поменять старый унитаз на новый данного типа, необходимо продумать строительство фальш-стены, за которой будет спрятана сливная емкость с инсталляционной системой. Внешне скрытые модели выглядят очень аккуратно, так как на стене будет располагаться только кнопка слива, а инженерные коммуникации останутся спрятанными.

Чашу подвесного унитаза на полу не располагают. Ее навешивают на анкерные болты, вмонтированные в стену. В результате под чашей имеется свободное пространство и его можно задействовать с пользой. Такая конструкция является выигрышной и с гигиенической точки зрения. Вымыть пол под нею несложно, а вот вокруг напольного изделия часто собирается грязный налет.

Еще один немаловажный момент, который следует учитывать перед тем, как заменить унитаз своими руками — это направление выпуска из чаши, который бывает трех видов:

под углом;
прямым;
вертикальным.

Что касается устройств с вертикально расположенным сливом, их обычно применяют в домах Америки и Китая. Его удобство заключается в том, что унитаз можно расположить в любом месте санузла, а коммуникации прокладывают в межэтажном перекрытии. Такой вариант обустройства реализуем и в отечественных канализационных системах, но только в частных домовладениях.
