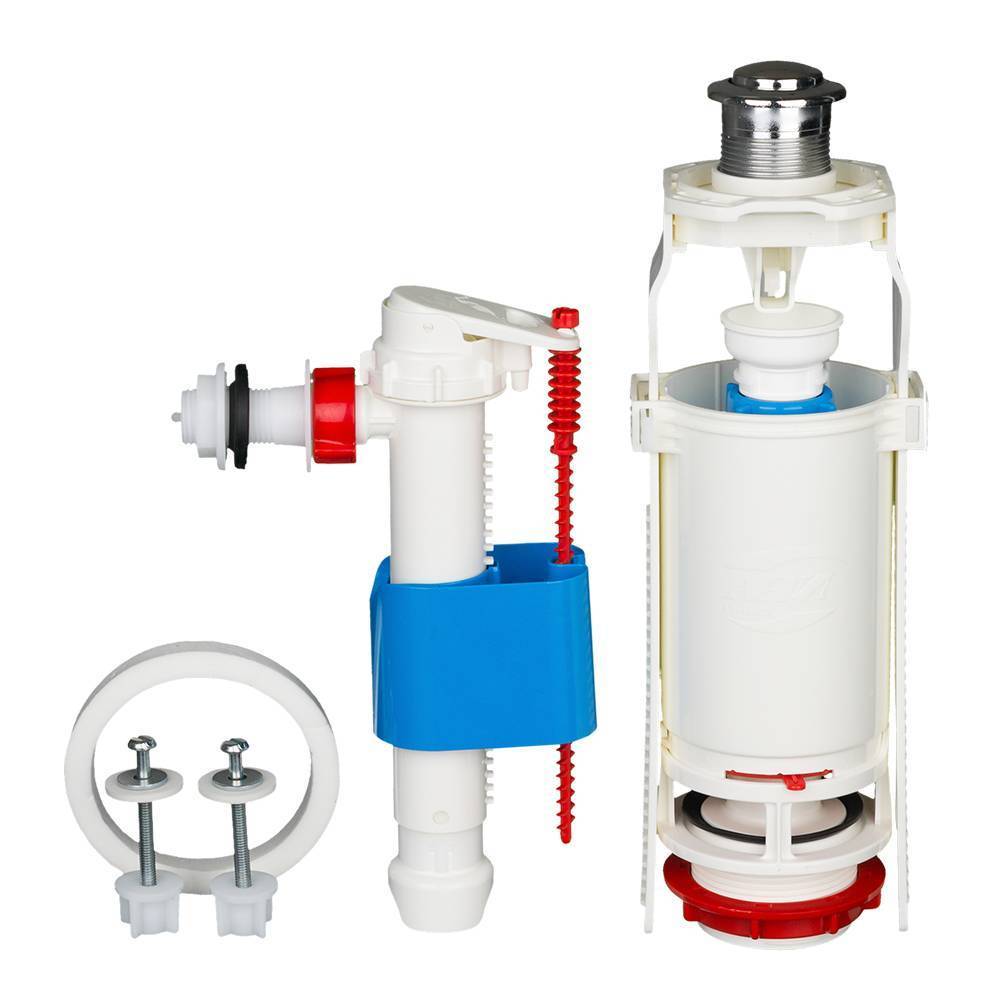

Устройство сливного оборудования унитаза: основные виды слива, механизм работы

Как работает бачок: устройство и механизм (арматура) сливного бачка + видео

Установка

Когда те или иные приводят к необходимости заменить сливную арматуру самостоятельно, сделать это вполне реально.

Работать следует в соответствии с алгоритмом.

  • Приобретается начинка, соответствующая разъемам имеющегося бачка. Очень важным параметром будет являться, где располагаются впускные отверстия (сверху, сбоку), их размеры, различный диаметр отверстия для слива и общие габариты. Идеальным было бы, если названия компании-производителя унитазов и начинки для бачка совпадают.
  • Вода перекрывается, удаляется вся жидкость, оставшаяся в баке.

Кнопка слива утапливается, фиксирующее кольцо осторожно выкручивается. Сейчас мы можем разобрать крышку бачка

Отсоединяется водяной шланг. Откручивается гайка, которая фиксирует патрубок, и его вынимают. Когда реализован вариант с вертикальной подводки снизу, рекомендуется под отверстием поместить какую-то банку, куда стекут остатки, не вылившиеся при сливе.

  • Демонтируется вся «начинка», ее следует убрать.
  • Развинчивается крепеж, при помощи которого крепили бак, его демонтируют. Снимается низ водосливного устройства вместе с прокладками, обеспечивающими герметизацию соединения.

Когда демонтаж закончен, протираются внутренние поверхности в бачке и проемы чаши, чтобы удалить налет. Вместе с этим прочищают каналы боковых частей чаши, которые обеспечивают слив. В процессе эксплуатации такие места недоступны, а тут вполне можно провести профилактику.

Разумеется, придется выполнить и обратную последовательность действий по обратной установке механизма:

  • Установить в отверстии низ системы слива, не забыв герметизирующие прокладки.
  • Установить обратно водяной бак, выровнять и зафиксировать с помощью крепежных болтов. Крепеж низкого качества обычно ржавеет, поэтому рекомендуется всех ржавых деталей.
  • Установку «начинки» сливного устройства следует завершить закреплением ее в отверстии слива.
  • Водоналивной клапан вставить в стенку сбоку, и зафиксировать посредством гаек и резинок.
  • К выводному патрубку гидроклапана налива подсоединить подачу воды. Включить воду для и проверки функционирования.
  • Настроить, если есть необходимость – регулировать уровень высоты перелива (приблизительно на 2 см ниже уровня верхнего отверстия) и стержень, который соединяет сливное устройство и кнопки.
  • При правильном функционировании всех систем и при отсутствии течи, можно переходить к установке крышки. Фиксируют ее, завинтив ободок кнопок.

Существующие конструктивные различия вариантов бачков и их «начинки» обуславливают небольшие отклонения от алгоритма, хотя практически все бачки сконструированы по подобным схемам, поэтому монтируют арматуру бачка именно так.

Исключения можно сделать для встроенных моделей унитазов, которые имеют бачок, располагающийся внутри стены в раздвижной нише.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыУстройство сливного оборудования унитаза: основные виды слива, механизм работы

Основные элементы сливного бачка

Знание комплектующих сливного устройства позволяет отремонтировать бачок или заменить вышедшие из строя детали самостоятельно.

  • Наливной клапан. Это устройство, регулирующее уровень воды в бачке. В качестве индикатора количества воды выступает поплавок, который соединяется с наливным клапаном с помощью латунного стержня. В ранних моделях сливных устройств наливной клапан располагался в боковой части, поплавок находился в горизонтальном положении. В современных системах производители, сохранив традиционный принцип действия, расположили наливной клапан в самом низу сливной чаши, а поплавок разместили вертикально.
  • Механизм слива и перелива воды.Современная система слива представляет собой пластиковую арматуру, оборудованную пусковыми кнопками. Слив соединяется с устройствами набора и перелива воды. При нажатии на пусковой механизм система слива приходит в действие. Для того чтобы избыток воды не выливался наружу, механизм слива соединен с устройством перелива. Благодаря этому лишняя вода уходит в канализационную систему. В этом механизме очень важную роль играет поплавковый кран, который соединен с поплавком, регулирующим уровень воды. При выходе поплавкового крана из строя вода в бачке начинает подтекать.

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

  1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
  2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
  3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Популярные статьи  Инструкции по монтажу терморегулятора термостата для теплого пола

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Это интересно: Чем чистить акриловую ванну в домашних условиях — какие средства можно использовать

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыАрматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыЗапорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыАрматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыВ унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыДля замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Популярные статьи  Бактерии для септиков и выгребных ям: какие живые микробы лучше, отзывы

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

  • С одной кнопкой.
  • Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
  • С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Ремонт системы слива унитаза

Система слива воды унитаза одно из немногих устройств, надежность которого практически не зависит от цены. Более того, дешёвые простенькие модели нередко работают дольше.

Тем не менее, со временем даже эти надежные устройства выходят из строя, и вода начинает подтекать, либо, что бывает реже, не поступает в бачок.

Причины поломок и необходимости ремонта системы слива унитаза разные. Из основных:

  • Деформация элементов механизма из-за старения пластика.
  • Ржавление и окисление металлических деталей (при наличии).
  • Известковый налет. Постепенно нарастая, он начинает препятствовать работе деталей, снижать герметичность примыкания пробок и прокладок, забивает отверстия подачи воды.
  • Механическая поломка детали в связи с «усталостью» материала или случайным её повреждением при установке, обслуживании или регулировке.

Многие проблемы со сливом унитаза устраняются чисткой и регулировкой механизмов

Нередко поломка происходит в новом или относительно новом механизме. Такое бывает — при установке или регулировке сломался шток, рычаг, лопнуло крепление.

Увы, но выполнить полноценный ремонт системы слива унитаза получится вряд-ли. Лучше всего приобрести точно такой же механизм, заменить поломанную деталь, а остальные припрятать на будущее.

Заменить новым лучше всего и устройство, которое проработало лет восемь и больше, не вникая особо, что там сломалось.

Связываться с ремонтом в этом случае имеет смысл, если приобрести новый механизм в ближайшее время не получится, или под рукой есть похожий.

В подающем кране течь может быть вызвана износом мембраны. Попробуйте просто перевернуть ее другой стороной. Некоторые модели (обычно рычажные) такое допускают.

Если же возраст механизма три-пять лет, явных механических поломок не наблюдается, устранить проблему обычно несложно.

Иногда достаточно опустить поплавок подачи воды, подтянуть гайки, поставить на место перекосившийся рычажок.

Иногда достаточно немного подтянуть гайку или подрегулировать поплавок сливной системы унитаза, чтобы устранить течь

Если поверхностная регулировка не помогла, снимаем и разбираем проблемный узел

Протираем детали от грязи, осторожно очищаем от известковых отложений все детали

Особое внимание уделяем клапанам и гнездам, куда они прилегают

Очищаем и проверяем, как двигаются шарниры рычагов.

Чистку и осмотр механизма желательно выполнять хотя бы раз в пару лет, независимо от того насколько хорошо он работает.

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

  • Отключаем подачу воды, сливаем воду.
  • Откручиваем кнопку.
  • Снимаем крышку.

  • На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
  • Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Популярные статьи  Как помочь укропу - способы решения проблем с закручиванием и кучерявыми листьями, а также система полива для профилактики болезней укропа на грядке

Устройство сливного оборудования унитаза: основные виды слива, механизм работы

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

  • Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
    • отключить воду, спустить ее,
    • снять спускной механизм, открутив снизу пластиковую гайку;
    • вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
    • установить на место, все подключить и проверить работу.

Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Все еще течет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.

Куда класть утяжелитель

Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

https://youtube.com/watch?v=OE_lWt7Xqp8

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

https://youtube.com/watch?v=U_6q_MFVt5U

Арматура для сливного бочка: виды, характеристики

В зависимости от выполняемых функций, арматуру делят на два типа:

  1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
  2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

  1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
  2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
  3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

  • в бак подается вода;
  • поплавок поднимается до установленного уровня;
  • рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

Боковая арматура для сливного бочка

Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.

Устройство сливного оборудования унитаза: основные виды слива, механизм работы

Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыКомпоненты арматуры с боковой подводкой

Конструкция слива состоит из следующих элементов:

  • впускного клапана;
  • спускового устройства;
  • рычага с поплавком;
  • заливной ёмкости;
  • рычага, управляющего спусковым устройством.

Устройство сливного оборудования унитаза: основные виды слива, механизм работыЗаливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

  1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
  2. Вход в сливной механизм блокируется и осуществляется слив.
  3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
  4. Поплавковое отверстие открывается.
  5. После возвращения на место вертикального клапана, перекрывается спускной проход.
  6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
  7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

Арматура для бочка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

  1. Поплавок. Его роль — ограничение уровня воды в бачке.
  2. Направляющая. По ней движется поплавок.
  3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
  4. Мембранный клапан.

Устройство сливного оборудования унитаза: основные виды слива, механизм работы

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

  1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
  2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бочка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Рейтинг
( Пока оценок нет )
Марина Брызгалова/ автор статьи
Понравилась статья? Поделиться с друзьями:
