Основные особенности системы контроля протечки воды Нептун

Система контроля протечки воды neptun

Как работает

Желонка используется при бурении рыхлых, осадочных и сыпучих прод (галечник, песок, гравий и т.п.). Также ее применяют при очистке скважин от ила или песчаных пробок, для увеличения дебета. В любом случае принцип один: снаряд сбрасывается в скважину. Под воздействием силы удара клапан открывается, внутрь попадает какое-то количество грунта. Обычно его немного. Потому ее приподнимают немного вверх, и снова сбрасывают. Так повторяют до тех пор, пока вся внутренность трубы не заполнится.

Полную желонку достают, переворачивают вверх дном и высыпают грунт. Вот тут и пригодится отверстие в боку: через него чистить легче и можно дотянуться рукой до клапана.

Основные особенности системы контроля протечки воды Нептун

Резко сбрасывая желонку в скважину, в нее набирают грунт. Клапан мешает ему высыпаться обратно

Эта технология называется ударно-канатной (понятно, почему). И бурение, и чистка требуют многократного повторения этой операции. Только для очистки скважины может понадобится несколько дней работы — от двух-трех до семи-восьми, а для пробивки и того больше.

Работа тяжелая: если для чистки скважины достаточно отрезка трубы длинной в один метр, то для бурения ударно-канатным методом желонка бывает 2-4 метров. Причем чем тяжелее получается снаряд, тем лучше: более эффективно рыхлится и добывается грунт, быстрее бурится скважина.

Чтобы сделать работу немного легче, ставят треногу, канат пропускают через систему блоков. Такая установка даже без наличия привода делает работу намного легче.

Основные особенности системы контроля протечки воды Нептун

Тренога для желонки

Иногда самодельная желонка получается недостаточно тяжелой: сила удара получается незначительной и работа идет медленно.  В этом случае требуется утяжеление. Есть несколько способов утяжеления:

  • Залить верхнюю часть трубы бетоном.
  • Перед желонкой прикрепить груз (как на фото выше). Только учите, что соединение должно быть прочным, но подвижным.
  • Изготовляя желонку своими руками, использовать толстостенную трубу. Если найдете с толщиной стенки в 1 см, никакие другие способы утяжеления нужны не будут: снаряд будет тяжелый.

https://youtube.com/watch?v=p-hVdwfiapU

Виды

Начнем с определений. Есть в ванной и не кухне краны и смесители. Краны только подают воду, смесители еще и позволяют регулировать ее температуру, смешивая два потока — холодной и горячей воды. В данной статье будем говорить именно о кранах и о том, как их ремонтировать. Ремонт смесителей очень похож, но имеет свои особенности. Кстати, о ремонте однорычажных смесителей можно прочесть тут.

Краны для ванной или кухни есть нескольких видов:

  • вентильные;
  • однорычажные (еще называют картриджные или флажковые).

Устройство у них разное, так что и ремонт, даже при одинаковых повреждениях, значительно отличается. Потому каждый из видов будем рассматривать отдельно.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Основные особенности системы контроля протечки воды Нептун

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

  • Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
  • Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
  • Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
  • Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

Рама мини-буровой установки состоит из трех частей:

  • горизонтальной платформы;
  • вертикальной рамы;
  • подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется

Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Основные особенности системы контроля протечки воды Нептун

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Основные особенности системы контроля протечки воды Нептун

Устройство вертлюга для бутовой установки

Основные особенности системы контроля протечки воды Нептун

Чертеж вертлюга для малогабаритной буровой установки

Контроллеры

Контроль протечки воды Нептун реализуется на основе модулей управления с разными функциональными возможностями:

СКПВ мини 2N. Самое простое управляющее устройство, которое на основании сигнала датчика перекрывает кран и включает звуковую сигнализацию. К нему можно подключить не более 5 датчиков и 2 кранов. Работает только от 220 В, не имеет резервного питания. Устанавливается в обычный стандартный подрозетник. Если вам нужен недорогой контроллер — этот работает стабильно. Недостаток — нет резервного питания.
Функции и технические характеристики контролеров Neptun

СКПВ 220 В DIN и СКПВ 12В DIN. Отличается способом установки — на ДИН-рейку и большим числом подключаемого оборудования: до 8 кранов и до 6 датчиков. Выпускается в двух модификациях — с питанием от 220 В и от 12 В. По функционалу аналогичен СКПВ мини 2N: только закрыть краны по сигналу от датчика. Если вы решили установить контроллер система антизатопления в электрошкафу, этот вариант будет удобен.

NEPTUN BASE. По функционалу не отличается от описанных выше вариантов. Разница в том, что монтируется на стену и позволяет управлять 6 кранами и 20 проводными датчикам. Может быть подключен к другим системам: умный дом, сигнализация, системы диспетчеризации. Добавлена функция проверки работоспособности кранов — 1 раз в месяц они проворачиваются.

NEPTUN PRO W. Добавлено резервное питание — от 4 литиевых батареек. На резервном источнике контроль протечки воды Нептун может работать до 1 года. Позволяет управлять 4 кранами, принимать сигналы от 375 проводных датчиков. Их можно разделить на 4 зоны. При появлении сигнала протечки от датчика, зона идентифицируется на панели (загорается светодиод). Кроме проверки состояния кранов 1 раз в месяц, отображает их состояние

Обратите внимание: реализована возможность подключения внешнего источника питания (как вариант — АКБ).

NEPTUN PRO W+. Отличается от предыдущего тем, что позволяет обслуживать еще и 31 беспроводной датчик

Но работать от батареек может не более 3-х суток.

Последние версии — PRO и PRO+ — могут работать от 220 В или 12 В, имеют индикацию низкого заряда резервного источника питания. При подключении внешнего резервного источника (АКБ) могут управлять 6 кранами. Тип монтажа — накладной.

Популярные статьи  Гипсокартон на стену без профиля: способы крепления и варианты монтажа (25 фото)

Один из вариантов подключения устройствОсновные особенности системы контроля протечки воды Нептун

Три контроллера имеют дополнительный «сухой контакт». Через него можно организовать подключение внешнего устройства, например, внешней сигнализации.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2 Вентили стальные104 Вентили чугунные47 Задвижки нержавеющие16 Задвижки стальные — ХЛ3 Задвижки стальные77 Задвижки чугунные37 Задвижки шланговые1 Канализационная арматура6 Клапана обратные82 Клапана предохранительные50 Клапана регулирующие72 Конденсатоотводчики стальные3 Краны бронзовые23 Краны стальные — ХЛ45 Краны нержавеющие31 Краны стальные79 Вентили бронзовые18 Краны титановые1 Краны чугунные2 Метизы3 Насосы2 Отводы20 Отопительное оборудование36 Переключающие устройства1 Переходы18 Регулирующая арматура31 Пожарная арматура44 Счетчики воды31 Тройники13 Трубы46 Указатели уровня3 Уплотнительные материалы18 Фильтры, грязевики54 Фитинги26 Фланцы32 Элеваторы7 Электроприводы1 Шаровые краны81 Другое27 Пневмоприводы2 Конденсатоотводчики чугунные2 Затворы стальные38 Затворы чугунные31 Вентили энергетические1 Задвижки энергетические3 Клапана энергетические1 Клапана отсечные12 Компенсаторы сильфонные40

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Основные особенности системы контроля протечки воды Нептун

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Основные особенности системы контроля протечки воды Нептун

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название Мощность Напор Максимальная глубина всасывания Производительность Материал корпуса Подсоединительные размеры Цена
Калибр НБЦ-380 380 Вт 25 м 9 м 28 л/мин чугун 1 дюйм 32$
Metabo P 3300 G 900 Вт 45 м 8 м 55 л/мин чугун (приводной вал из нержавеющей стали) 1 дюйм 87$
ЗУБР ЗНС-600 600 Вт 35 м 8 м 50 л/мин пластик 1 дюйм 71$
Elitech НС 400В 400Вт 35 м 8 м 40 л/мин чугун 25 мм 42$
PATRIOT QB70 750 Вт 65 м 8 м 60 л/мин пластик 1 дюйм 58$
Джилекс Джамбо 70/50 Ч 3700 1100 Вт 50 м 9 м (втроенный эжектор) 70 л/мин чугун 1 дюйм 122$
БЕЛАМОС XI 13 1200 Вт 50 м 8 м 65 л/мин нержавеющая сталь 1 дюйм 125$
БЕЛАМОС XA 06 600 Вт 33 м 8 м 47 л/мин чугун 1 дюйм 75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Основные особенности системы контроля протечки воды Нептун

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название Мощность Напор (высота подъема) Производительность Глубина всасывания Материал корпуса Цена
LEO XKSm 60-1 370 Вт 40 м 40 л/мин 9 м чугун 24$
LEO XKSm 80-1 750 Вт 70 м 60 л/мин 9 м чугун 89$
AKO QB 60 370 Вт 30 м 28 л/мин 8 м чугун 47$
AKO QB 70 550 Вт 45 м 40 л/мин 8 м чугун 68 $
Pedrollo РКm 60 370 Вт 40 м 40 л/мин 8 м чугун 77$
Pedrollo РК 65 500 Вт 55 м 50 л/мин 8 м чугун 124$

Состав

  • Датчики, контролирующие определенный сегмент территории на предмет возникновения протечки.
  • Контроллер, принимающий от них сигналы и дающий команду на исполнительные механизмы. Это – «сердце» всей системы. Питание – 220/50, потребляемая мощность всего 1,5 Вт, масса – 250 г. Имеется возможность расширить функционал этого блока управления. Например, с его помощью следить за работой насосного оборудования, водонагревателей и так далее. То есть тех бытовых приборов и установок, которые также могут дать течь.

С модификациями блоков управления и их ценами можно ознакомиться на этой странице.

Запорная арматура, перекрывающая канал подачи воды в дом или отдельно взятое помещение (в зависимости от модификации и комплектности системы). По сути, это краны, управляемые автоматически, электроприводами. Производитель обозначает неограниченное время их функционирования.

О разновидностях запорной арматуры и стоимости кранов – здесь.

Собственно, принцип функционирования довольно простой, и алгоритм срабатывания элементов «Нептун» отмечен. Схема дает наглядное представление о специфике защиты от протечек.

Основные особенности системы контроля протечки воды Нептун

Датчики

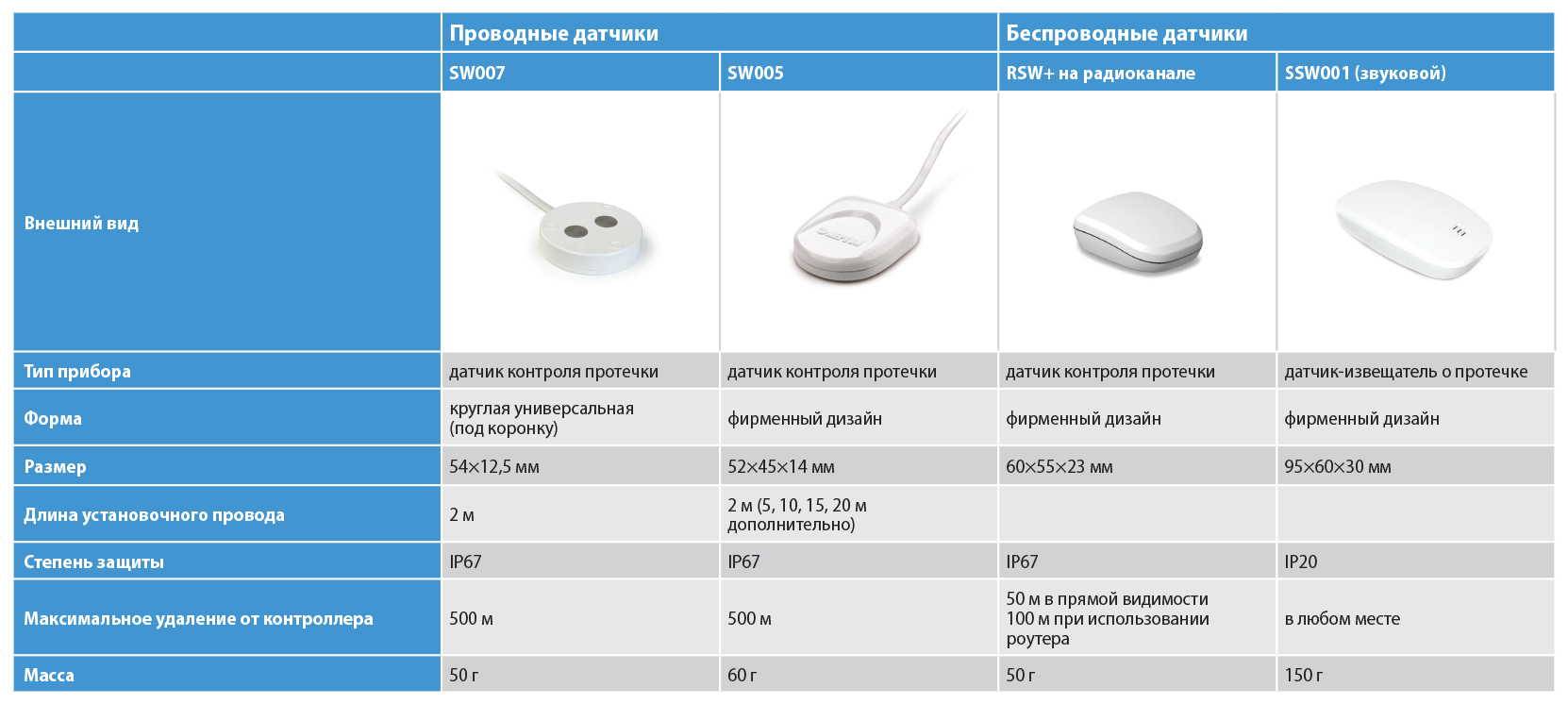

Защита от протечки воды Нептун имеет по два вида проводных и беспроводных датчиков. В датчиках любого типа установлена плата, которая призвана защитить от случайного срабатывания. Для исключения ложных аварий, контакты разнесены на некоторое расстояние. Аварийный сигнал формируется, только если оба контакта находятся в воде.

Датчики Neptun могут быть проводными и беспроводнымиОсновные особенности системы контроля протечки воды Нептун

Проводные датчики есть для наружной установки — у них контакты находятся в нижней части корпуса. Они просто кладутся на поверхность. Есть модификация для скрытого монтажа — «заподлицо» с уровнем отделочного материала (напольной плитки). Этот вариант имеет правильную круглую форму диаметром 54 мм. Под них удобно делать отверстие «коронкой». Функционально они ничем не отличаются. Вариант для напольного монтажа выпускается со шнурами разной длины — 2, 5 и 20 метров. Как видите, датчики есть для разных случаев и требований.

Основные особенности системы контроля протечки воды НептунОсновные особенности системы контроля протечки воды Нептун

Беспроводные датчики имеют разную дальность действия — 50 м в прямой видимости (RSW) и без ограничения дальности (SSW 01). Второй вариант еще и сам включает звуковую сигнализацию. Этот вариант подходит для контроля устройств, расположенных на удалении от дома — приямка с установленным в нем насосом, бани и т.д.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь).

Популярные статьи  Как создать зимний сад и какие цветы и растения там посадить (25 фото)

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Принцип работы

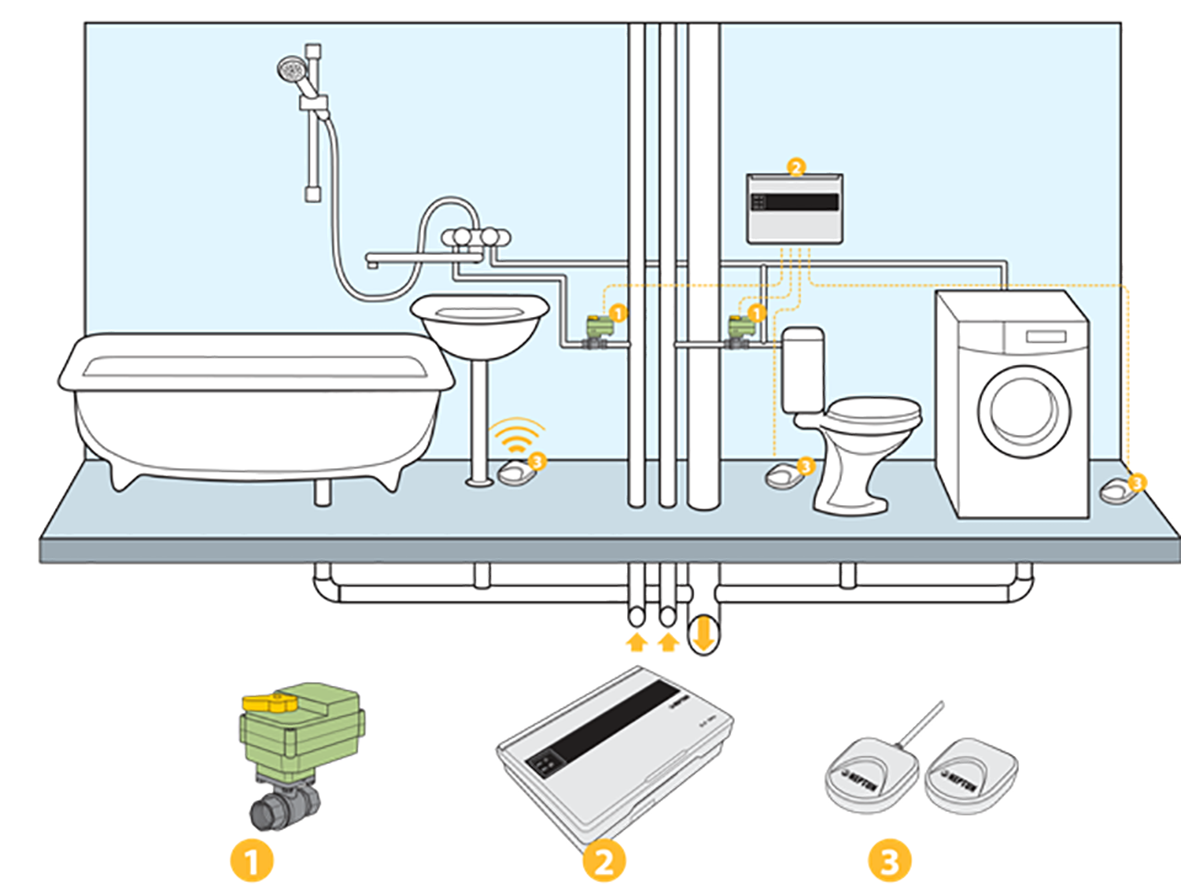

 Основные особенности системы контроля протечки воды НептунСоставляющими компонентами Neptun Aquacontrol являются:

  • датчики для контроля протеканий;
  • управляющий блок-контроллер;
  • краны шаровые с электроприводом, для блокировки потока воды.

При появлении утечки, модуль управления Neptun считывает данные с датчиков и подает напряжение на краны шаровые с электроприводом, тем самым блокируя подачу воды в трубе и включает сигнал оповещения. Когда авария будет устранена, подачу воды можно возобновить простым нажатием кнопки на блоке управления. Теперь рассмотрим детальнее каждый элемент системы.

Датчик

Датчик обнаружения протеканий – инновационное устройство, разработанное производящей компанией. Он представляет собой устройство, которое с помощью проводов подключается к источнику питания. При попадании влаги на пластины датчика, система включает звуковой или световой сигнал и передает оповещение на контроллер.

Также, при контакте с водой, в нем резко снижается сопротивление что исключает возможность замыканий. Устанавливается в местах вероятных протечек и совершенно незаметен.

Блок-контроллер

Управляющий блок-контроллер состоит из лицевой панели, выполненной из пластика, платы и монтажной коробки.

Лицевая панель оборудована кнопкой включения. Есть индикатор, светодиод, оповещающий об аварийном состоянии системы. Плата оснащена трансформатором, предохранителем, электронной схемой и зажимом. Аппарат обрабатывает поступающие от датчиков сигналы, управляет закрытием клапанов в случае аварии. Выдает звуковые и световые сигналы, обеспечивает питание элементов системы. Один контроллер может следить за четырьмя датчиками. Устанавливается на постоянное удобное место.

Внимание! Перед тем, как первый раз включить модуль, определите, будете ли Вы пользоваться резервным источником питания. Если нет, оставьте отсек пустым

 Модуль запомнит, были ли установлены элементы питания, и если нет, то в дальнейшем не будет сигнализировать об их разряде.

Кран шаровый с электроприводом

Вот так выглядит шаровый кран с электроприводом. Его выпускают в Италии специально для Neptun. При подаче управляющего напряжения, электропривод переводит клапан в положение «Закрыть».

Если краны закрывались кнопкой модуля управления «Закрыть» или в аварийном режиме, то открытие и дальнейшее использование кранов в штатном режиме возможно после сброса состояния аварии.

Важно! Устанавливать кран шаровой с электроприводом ВМЕСТО вводных вентилей нельзя. Так будет выглядеть система в квартире

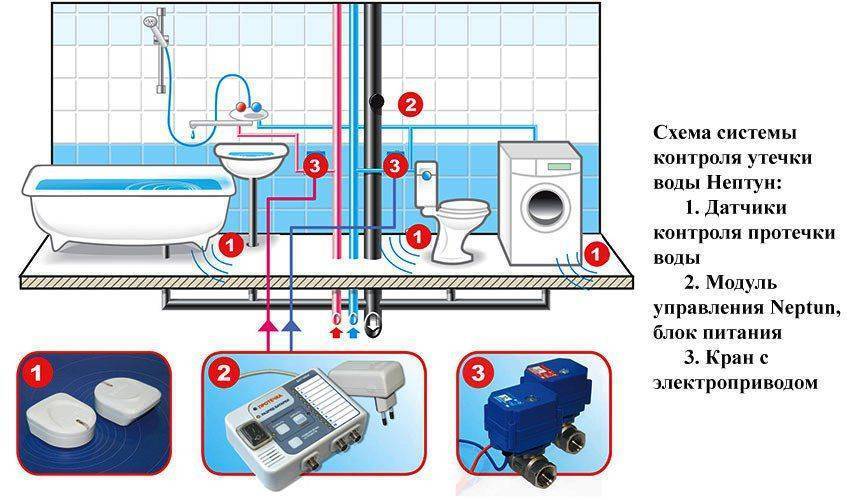

Так будет выглядеть система в квартире.

Основные особенности системы контроля протечки воды Нептун

Виды систем

Система Neptun Aquacontrol инновационная, с возможностью установки в гостиницах, многоквартирных домах:

  1. Имеет устройство нового поколения с возможностью беспроводного подключения.
  2. Имеет расширенный функционал.
  3. Работает с охранными системами и системой “Умный дом”.
  4. Может быть установлено в системах теплоснабжения.
  5. Оснащен универсальной системой контроля протекания.

Для использования всех полезных свойств оборудования, разработаны модификации систем Neptun Aquacontrol. Все они обладают похожей схемой действия. Различия только в используемом контроллере, в используемых кранов и датчиков, которые можно подсоединить к системе, и в возможности беспроводного соединения (беспроводные датчики только в ProW+). Можно различить следующие модификации:

  • Neptun Base;
  • Neptun Mini;
  • Neptun ProW+ (ProW).

Основные особенности системы контроля протечки воды Нептун

Совет! Рекомендуем обратить внимание на систему защиты от протечек Гидролок. Ее можно назвать прямым конкурентом Neptun. Гидролок предлагает похожую схему, по вполне привлекательным ценам

Neptun Base

Составные компоненты Neptune Base:

  • модуль управления Neptun Base;
  • краны шариковые с электроприводом Neptun Bugatti Pro;
  • датчики контроля протечек воды SW.

Модуль управления Neptun Base имеет такие функции:

  1. Исключает зависание кранов. В целях профилактики, раз в месяц осуществляется автоматический проворот подключенных шаровых кранов с электроприводом.
  2. Отключение напряжения в режиме простоя. Питание отключается с шаровых кранов с электроприводом по истечению 60 секунд после срабатывания. Это значит, что напряжение на кранах есть только во время их перекрытия.

Технические характеристики

Напряжение

~220В, 50 Гц

Максимальный ток нагрузки

Потребляемая мощность

Не более 1,5 Вт

Время срабатывания

Не более 2 с

Время непрерывной работы

Не ограничено

Степень защиты оболочки

IP54

Габариты

115x105x40 мм

Масса

Не более 250 г

Датчики SW005

20 штук максимум

Краны Bugatti Pro

6 штук максимум

Цена на базовую комплектацию в пределах 14500 рублей для крана под труду диаметром ½ дюйма. Комплектация с кранами для трубы ¾ дюйма стоит 16700 рублей. В комплект входят: 1 модуль управления, 3 датчика и 2 крана. Соответствено, если нужно больше датчиков или кранов, цена на комплект выше.

Neptun Mini

Составные компоненты Neptune Mini:

  • модуль управления – контроллер СКПВ220В -мини2N;
  • краны шариковые с электроприводом Neptun Bugatti Pro;
  • датчики контроля протечек воды SW.

Функции мини модели аналогичны базовой. Как можно заметить, разница в модуле управления (контроллере) характеристики которого уступают базовой модели.

Технические характеристики

Напряжение

~220В, 50 Гц

Максимальный ток нагрузки

0,5 А

Потребляемая мощность

Не более 2 Вт

Время срабатывания

Не более 2 С

Время непрерывной работы

Не ограничено

Степень защиты оболочки

IP20

Габариты

80x80x60 мм

Масса

Не более 200 г

Датчики SW005

5 штук максимум

Краны Bugatti Pro

2 шт. максимум

Цены на систему варьируются в пределах 9350-10450 рублей (зависят от выбранного под размер трубы крана. ½ дюйма и ¾ дюйма соответствуют цене). Компектующее: 1 контроллер, 2 датчика и 1 кран.

Neptun ProW и ProW+

Составные компоненты Neptune Prow+:

  • модуль управления – Neptune Prow;
  • краны Neptun Bugatti Pro 12В;
  • радиодатчики контроля протечки воды RSW+ (ProW+);
  • датчики SW005 (ProW).

Отличия ProW от ProW+ в используемых датчиках. Это могут быть как проводные датчики SW серии, так и беспроводные RSW серии соответственно. Подробно о системе можно прочитать в этой инструкции по эксплуатации.

Технические характеристики

Напряжение сети переменного тока

100-240 В, 50/60 Гц

Напряжение внешнего источника питания постоянного тока

12 В, мин 1А, макс. 3А

Максимальный ток нагрузки (переменный)

0,85А

Максимальный ток нагрузки (постоянный)

Потребляемая мощность

Не более 0,5 Вт

Диапазон частот

433 МГц

Время срабатывания

Не более 5 с

Время непрерывной работы

Не ограничено

Степень защиты оболочки

IP54

Габариты

165x120x45 мм

Масса

Не более 500 г

Датчики SW-серии при одновременной работе двух кранов с электроприводом

200 штук максимум

Датчики SW-серии без кранов

До 375 штук

Датчики RSW+

32 шт.

Подключаемые радиореле

5 штук максимум

Краны с электроприводом, что будут работать от внешнего блока питания

4 штуки максимум

Краны Bugatti Pro

6 штук максимум

Период работы при отключении питания

До 14 дней в штатном режиме

Цена на профессиональную комплектацию ProW зависит от количества нужных устройств а также от размера крана. Под трубы размером ½ дюйма, цена за комплект равна 18600 рублей, а под трубы ¾ дюйма – 20800 рублей. В комплект входит модуль управления, 3 датчика и 2 крана.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Популярные статьи  Утепление опилками - секреты утепления пола и бани, опилки с известью и глиной, пропорции, теплопроводность древесных опилок, утепление крыши и стен

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Разновидности комплексов

Фирма «Нептун» делает комплексы управления протечками, состоящие из таких комплектующих:

  • датчиков протечек;
  • модулей управления;
  • шарового крана с электроприводом.

Основные особенности системы контроля протечки воды Нептун

Схема системы контроля утечки воды Нептун

Фирма «Нептун» реализовывает продукцию в следующих комплектах:

  • Neptun Base Light. Недорого стоит за счет использования лишь одного крана. Он изготовлен в Италии, а остальные компоненты в комплекте — отечественные. Устанавливается комплекс в квартирах, где обеспечивается газовое водоснабжение с подведенной холодной водой.
  • Neptun Base. Представляет собой продукцию среднего ценового сегмента и имеет оптимальную для среднестатистического пользователя комплектацию — 1 базу, 3 датчика и 2 крана.
  • Neptun ProW. Эта продукция фирмы «Нептун» также представлена в среднем ценовом сегменте. Однако она имеет более широкий функционал, чем базовый комплект. Контроллер обеспечивает резервное питание и дает информацию о конкретном месте протечки. Работает комплекс на напряжении 12 В и свободно интегрируется с «умным домом». В комплект входят только 3 датчика, но их, как и краны, можно докупить поштучно.
  • Aquacontrol. Изготавливается, в отличие от предыдущей продукции Neptun, из китайских комплектующих, что объясняет ее дешевизну. Содержит в комплекте контроллер, 2 крана, а также пару датчиков.

Схема для подключения контроллера и остальных компонентов есть в комплекте поставки. Имея базовые навыки и знание электрики, вы можете по схеме осуществить подключение всей системы к «умному дому», а при необходимости — дополнить комплекс дополнительными составляющими. Главное требование при установке — не ставить контроллер в месте, где на него может попасть вода.

4 Правила ухода за перегонными системами Нептун

Многие начинающие самогонщики небрежно относятся к своим аппаратам. В результате этого ухудшается не только качество самогона, но и сама система. Поэтому не поленитесь потратить несколько минут времени и очистить устройство от остатков браги.

По окончании процесса дистилляции необходимо дождаться полного остывания перегонного куба. Будьте внимательны, так как горячими могут быть и другие детали аппарата. К примеру, при работе нагреваются металлические крепежи и гайка, соединяющая перегонный куб и змеевик.

Как только аппарат остынет, его нужно полностью вымыть. Удалите все остатки браги и отложите разобранный дистиллятор сохнуть. После этого убедитесь в надлежащем качестве герметика, если появились зазоры, их необходимо замазать. Также проверьте силиконовую трубку. Спустя определенный период эксплуатации системы в них могут появиться маленькие отверстия или трещинки. В таких случаях шланг нужно заменить.

Если на перегонном кубе появились следы пригорания, то ни в коем случае не пытайтесь очистить его металлическими сетками для кастрюль. Так вы только повредите поверхность и поспособствуете еще большему пригоранию в дальнейшем. Лучше всего воспользоваться более безопасными средствами для мытья посуды в виде геля.

После очистки и проверки деталей дистиллятора их нужно сложить для хранения. Сберегайте устройство в картонной коробке в темном и сухом помещении.

Краны

Шаровые краны Аквасторож сделаны из латуни и покрыты слоем никеля. Закрываются и открываются при помощи электрических моторов. В них установлены пластиковые редукторы. В версии «Эксперт» используются металлические шестеренки, в «Классик» — пластиковые. Кроме этого, краны отличаются тем, что в версии «Эксперт» они контролируют положение запорного элемента и передают сигнал в контроллер. Для того чтобы можно было их отличить, провод «Эксперта» имеет ярко-красную полосу, краны версии «Классик» — черную. Работать они могут только с контроллерами своего типа.

Основные особенности системы контроля протечки воды Нептун

Электрокран «Классика»

Питание на электромоторы подается 5 В, которое усиливается при разряде конденсаторов до 40 В. Причем это напряжение выдается независимо от состояния электропитания. В результате краны закрываются за 2,5 секунды.

Основные особенности системы контроля протечки воды Нептун

Краны с электроприводами и их характеристики

Чтобы небольшого усилия, создаваемого электроприводами, хватало для поворота заслонки, в конструкцию крана добавлены дополнительные прокладки, которые снижают трение. Это и позволяет при малом усилии быстро поворачивать заслонки. Редукторы закрыты пластиковыми крышками, защищающими от попадания брызг.

Выпускаются краны с электроприводом для перекрытия воды Аквастоп в трех размерах — диаметром 15, 20 и 25 мм. Устанавливаться могут как в стояки холодной, так и горячей воды.

Рейтинг
( Пока оценок нет )
Марина Брызгалова/ автор статьи
Понравилась статья? Поделиться с друзьями:
