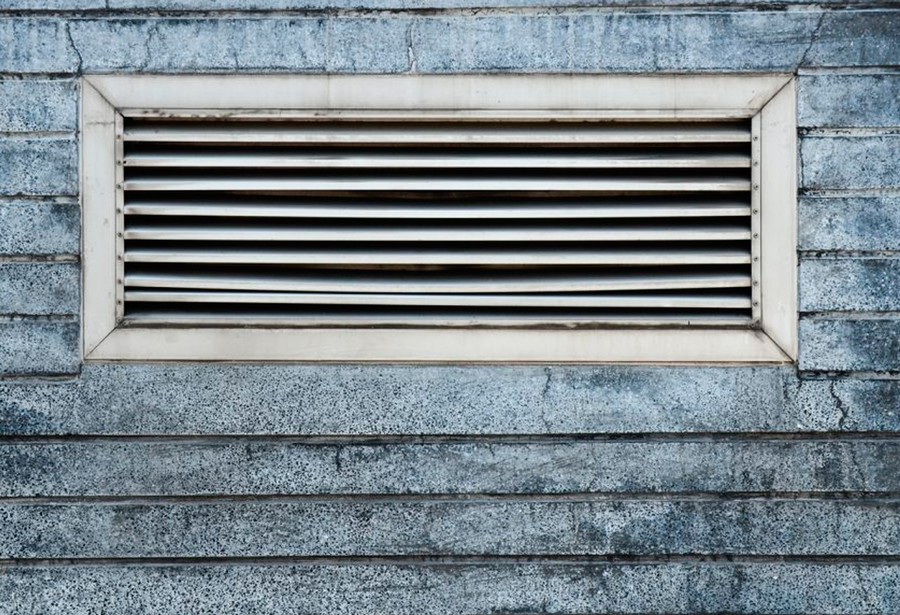

Вентиляционные решетки с регулируемыми жалюзи

Содержание

Виды регулируемых решеток

Существует несколько видов классификации, основываясь на которых, можно выбрать оптимальную для себя конструкцию.

Так как вентиляционная решетка с жалюзи – это конечный элемент всей системы, в первую очередь следует рассмотреть классификацию по месту монтажа.

По месту монтажа относительно улицы

Исходя из места установки, их подразделяют на:

Внутренние. Устанавливаются в месте выхода вентиляционных труб во внутренние помещения. Такие устройства должны регулировать как силу, так и направление потока.

Для них важен и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.

Наружные. Устанавливаются на воздуховоды снаружи здания. Они должны обладать повышенной износостойкостью, а также быть устойчивы к воздействию влаги и низкой температуры.

Важно понимать, что на них могут оказывать воздействие не только неблагоприятные факторы внешней среды. В некоторых случаях на них устанавливают обогрев, чтобы исключить образование льда.

Переточные

Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания

Переточные. Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания.

По месту установки в доме

Напольная вентиляция

Фронтальные модели. Их устанавливают в чердачных помещениях или мансардах. Характерное отличие – расширенная декоративная окантовка.

Цокольный тип. Используется такая вентиляционная решетка для подачи воздуха в подвалы

В этом случае важно обеспечить защиту от грызунов, поэтому часто используется металлическая регулируемая конструкция

Размер и форма строго регламентированы. Такой тип выпускается только в форме прямоугольника с размерами сторон 15,24 × 37,5 см.

Дверная вентиляция. Работает по принципу обратного клапана.

Напольные регулируемые решетки. Устанавливаются на вентиляцию для подачи воздушных масс снизу вверх.

По специфике монтажа

Щелевая потолочная вентиляция

Исходя из специфики монтажа, регулируемые вентиляционные решетки подразделяют на:

Вытяжные и приточные вентиляционные регулируемые решетки накладного типа. Устанавливаются без ограничения в любых помещениях. Регулировка потока осуществляется с помощью ламелей.

Устанавливаемые на кухне. В них обязательно наличие обратного клапана для предотвращения распространения неприятных запахов.

Щелевые. Основное их достоинство – незаметность. Их монтируют под потолком или скрывают декоративными деталями интерьера.

Каминные приточные. Их основная функция – подача теплого воздуха от камина в другие комнаты.

В зависимости от места установки, к изделиям предъявляют различные требования.

По материалу изготовления

Существует также классификация по материалу, из которого изготовлены изделия:

Алюминиевые. Отличительные характеристики – небольшой вес и высокая прочность. Однако в процессе эксплуатации они темнеют. Довольно высокая стоимость также не является преимуществом. Для улучшения внешнего вида на такие изделия наносят декоративное покрытие.

Стальные конструкции. Самые прочные из всех, предлагаемых в магазинах. Они хорошо подходят как для внешней, так и для внутренней установки.

К недостаткам следует отнести подверженность окислению. Этого недостатка лишены изделия из нержавеющей стали. Однако такие изделия значительно дороже.

Пластиковые регулируемые вентиляционные решетки. Самые популярные материалы: полистирол и ПВХ. В основном используют внутри помещений, хотя возможна и установка на улице.

Они легкие и дешевые, но со временем теряют привлекательный внешний вид. Также на них начинают образовываться микротрещины. Из-за этого срок эксплуатации изделия небольшой.

Деревянные. Используются в декоративных целях. Если в интерьере преобладают изделия из дерева, то другие материалы будут выглядеть нелепо. Чаще всего применяются при строительстве бань и саун.

По конструкции

Решетки также подразделяют и по конструкции:

Изделия с жалюзи (бывают регулируемые и нерегулируемые).
Инерционный вентиляционный тип. Они оснащены гравитационными жалюзи, которые при отсутствии движения воздуха закрываются самостоятельно.

По форме вентиляционные регулируемые жалюзи могут быть круглыми и прямоугольными. У круглых выше эффективность работы, но прямоугольные легче устанавливать.

Устройство и назначение

Конструктивно регулируемая решетка представляет собой устройство, состоящее из рамы (каркаса) с закрепленным на ней механизмом поворотных жалюзи и решетчатой накладки. Некоторые модели оборудованы подвижными механическими задвижками, которые представляют собой плоские внутренние пластины и при повороте открывают щелевые отверстия. Жалюзи могут иметь одно- или двухрядное исполнение и быть расположенными вертикально либо горизонтально. Наиболее удобными считаются двухрядные модели, позволяющие более точно регулировать воздушные потоки посредством изменения угла наклона жалюзи.

Главным назначением регулируемых решеток является управление входящими воздушными потоками и отвод уже отработанных масс. При помощи решеток можно изменить направление свежего воздуха, уменьшить или увеличить интенсивность его поступления либо закрыть ему вход. Благодаря способности надежно купировать вентиляционное отверстие, решетки способны не допускать проникновение с улицы неприятного запаха, пыли и мелких насекомых, а также исключать теплопотери помещения при понижении внешних температур.

Кроме того, решетки не допускают реверса воздушных потоков, исключают сквозняки и способствуют равномерному распределению воздушных масс по помещению. Модели эффективно гасят скорость гравитационных потоков и уменьшают гул.

Решетки изготавливаются во внутреннем и наружном исполнении и могут быть установлены на внешние и внутренние стены, пол или потолок. По способу управления регулируемые решетки могут быть механическими или инерционными. Первые приводятся в действие при помощи физического усилия, а вторые – закрываются самостоятельно при отсутствии нужной тяги. Также существуют и модели с электрическим приводом, процесс открытия и закрытия в которых полностью автоматизирован.

Помимо традиционных бытовых решеток, существуют специализированные изделия, эксплуатация которых происходит с учетом специфики помещений. Такие устройства могут наделяться антивандальными механизмами, быть устойчивыми к воздействию экстремально высоких и низких температур, оснащаться функцией рекуперации тепла и оборудоваться звукоизоляцией. Некоторые модели оснащаются демпфером, препятствующим дребезжанию прибора во время работы.

Сфера применения регулируемых решеток очень широка: модели могут быть установлены во все видах приточно-вытяжных вентиляционных систем и использованы в помещениях любого назначения. Благодаря своей регулирующей способности устройства удобны для использования в пространствах, не предполагающих постоянного притока свежего воздуха. Например, решетка, установленная в подвале жилого дома или погребе, в сухую погоду будет пропускать воздушные массы внутрь, а в дождливую – выступит преградой для проникновения влаги и предотвратит отсыревание фундамента.

Принцип работы

Суть действия регулируемых решеток довольно прост: благодаря способности изменять положение жалюзийных реек, решетки направляют воздушные потоки в требуемое место, а форма самого изделия отвечает за равномерность распределения входящих масс. В решетках, оснащенных задвижками, функция регулировки направления воздушных струй отсутствует. Такие модели способны лишь ограничивать интенсивность притока и на равномерность распределения воздуха не влияют.

Принцип работы инерционных решеток заключается в том, что при возникновении реверса потока либо отсутствии движения воздуха жалюзи закрываются. Установка таких моделей в вентиляционные системы с естественной тягой позволяет обходиться без использования обратного клапана, необходимого для устранения эффекта противотяги воздуховода. Применение инерционных решеток помогает полностью исключить проникновение запахов из смежных помещений.

В переточных моделях, устанавливаемых между смежными комнатами, предусмотрены V-образные формы планок жалюзи. Такая конструкция препятствует проникновению света из помещения в помещение и делает пребывание в них комфортным. Принцип действия наружных решеток с рекуперацией тепла заключается в том, что выходящий воздух отдает свою тепловую энергию входящему, в результате чего образовавшийся конденсат не замерзает и не препятствует работе вентиляции.

Монтаж

Вентиляционные решетки легко устанавливаются своими руками. Каждый тип изделия имеет свои монтажные особенности, но общий принцип един для всех:

Корпус (рама) устанавливается на торце воздуховода и закрепляется к стене (полу или потолку) с помощью дюбелей для исключения дребезжания во время работы.
На стуке рамы и воздуховода устанавливаются резиновые прокладки. Место стыка герметизируется клеевым составом, «жидкими гвоздями» или силиконовым герметиком.
Если имеются пружинные распорные элементы, то они устанавливаются согласно инструкции.
После затвердения герметика устанавливается решетчатая накладка. Она плотно прижимается к поверхности опоры.
При установке тяжелых решеток применяются специальные фиксаторы.

В зависимости от стандартной комплектации изделия могут использоваться такие фиксирующие элементы и материалы:

т таких изделий позволяет подобрать устройство на любой вкус, с учетом назначения и конкретных условий монтажа.шурупы с декоративными шляпками;
плинтус для щелевых разновидностей решеток;
болты с головкой в форме конуса для установки на скрытых кронштейнах;
пружинные распорные зажимы;
клеевой состав типа «Титана».

Существуют разные способы монтажа, определяющиеся конструкцией

При проведении работ своими руками важно выполнять рекомендации инструкции

Регулируемые вентиляционные решетки помогают обеспечить надежную вентиляцию в доме. Установка их не вызывает проблем, но для этого надо правильно выбрать модель. Широкий ассортимент.

Назначение и сфера применения решеток-жалюзи для вентиляции

Решетки позволяют решать различные задачи, обусловленные технологическими или эстетическими требованиями.

Решетка вентиляционная (жалюзийная) может выполнять следующие функции:

декоративные;
распределительные;
защитные.

Декоративную функцию выполняют элементы, расположенные на видимой части стен или иных плоскостей.

Открытое отверстие вентиляционного канала выглядит непривлекательно, поэтому установка решеток позволяет оформить выход воздуховода, украсить его, сделать не слишком бросающимся в глаза.

Воздухораспределение — одна из основных функций жалюзийных решеток, которая часто выводит их в разряд основного технологического оборудования.

Воздушная струя, рассекаемая створками, направляется на верхний или нижний ярус помещений, что определяется особенностями воздухообмена.

Защита воздуховодов — важная функция. Внешние выходные отверстия привлекают грызунов, птиц и других мелких животных. Кроме того, попадание в канал мусора и пыли может привести к его засорению и прекращению поступления воздуха.

Разветвленные сети большой протяженности, с многочисленными воздухозаборниками, трудно контролировать, поэтому установка решеток является обязательным условием.

Сфера применения жалюзийных устройств широка и охватывает практически все виды систем и их частей. Любое входное или выходное отверстие, торцевая часть воздуховода, стеновые люки и прочие отдушины закрываются такими элементами соответствующего размера и конструкции.

Чаще всего их устанавливают в общеобменных системах, но нередко они встречаются и в специализированных или технологических воздуховодах, переточных или местных каналах.

Жалюзийные решетки используются в системах естественной вентиляции многоквартирных домов, на кухнях, в ванных комнатах и туалетах. Их установка является обязательным условием, предписываемым СНиП, прочими нормативами и требованиями безопасности.

Основное назначение вентиляционных заслонок

Их главной задачей является контроль процесса обновления воздуха и его подачи в необходимом объеме. Решетка с регулируемым жалюзи позволяет самостоятельно настроить мощность, направление и объем подачи очищенных воздушных потоков в помещение.

При этом чем качественнее она установлена, тем лучше будет выполнять свои прямые функции

Важно проводить монтаж по всем правилам противопожарной безопасности, ведь именно через нее будет происходить вывод едкого дыма из помещения. Также качественно установленная вентиляционная решетка поможет избежать отравления угарным газом

Конструкция

Помимо этого такая регулируемая заслонка препятствует попаданию мусора из вентиляционного прохода. Ну и конечно же декор. Жалюзийная решетка отличается от своих собратьев тонким и элегантным видом, который может вписаться в любой интерьер, лаконично закрывая вентиляционные шахты. При этом в общем декоре она практически не заметна.

7 Критерии выбора: на что обратить внимание

На первом этапе проверки уточняют соответствие габаритов внутренней части решетки отверстию воздуховода. Бытовые модели выпускают с размерами рамки от 90 до 450 мм по ширине, высоте или диаметру. Для промышленных систем вентиляции создают крупные изделия. Сделать конструкцию по заказу можно в специализированной мастерской.

Внешний вид выбирают в соответствии с утвержденным дизайном. Производители предлагают нейтральные цвета: белый, бежевый, серый, коричневый.

Далее проверяют соответствие конструкции целевому назначению. Если требуется изменение (перекрытие) потока воздуха, покупают модель с регулируемыми жалюзи. В кухне, например, устанавливают инерционную модификацию. Такая решетка предотвращает загрязнение атмосферы помещения.

Для оснащения ванной комнаты выбирают изделия из пластика, которым не страшна повышенная влажность. Отдельно проверяют удобство пользования регулировочными элементами, доступ для очистки и обслуживания встроенных механизмов.

Регулируемая вентиляционная решетка — это очень удобно.

7.1 Тонкости выбора жалюзийных решеток

Выбор изделий зависит от условий их эксплуатации. Нет строгих правил использования решеток

При выборе стоит обратить внимание на материал, из которого произведены ламели

Алюминиевые настолько прочны, что способны выдержать практически все воздействия: воду, температуру, атмосферные осадки. Они обладают малым весом и большим сроком эксплуатации. Для крепления в проеме не требуются специальные элементы. Материал обладает антигорючестью, не деформируется, не боится ультрафиолетовых лучей.

Высокопрочные конструкции, выполненные из стали, надежно противодействуют вибрациям за счет прорезиненных прокладок между частями изделия. К стене они крепятся специальными распорными фиксирующими системами. Для защиты от коррозии элементы окрашиваются полимерными или порошковыми составами.

Небольшие по размеру решетки выполняются из пластика. Они мало весят, имеют различные формы. Крепятся с помощью саморезов.

Деревянные жалюзи отличаются капризностью и недолговечностью.

Следует уделить внимание и подсистеме. От ее типа зависит работа решетки

Она может быть сделана из металла для фасада здания и обладать различными характеристиками. Подсистема из оцинковки – дешевая и легкая. Срок эксплуатации – около 25 лет. Каркас при регулярной окраске может служить дольше. Более дорогое изделие изготавливается из нержавеющей стали. Срок службы составляет 50 лет. Не подходит для установки в холодных условиях.

Монтируются разноцветные изделия на кровле или в окнах крыши, украшая фасад здания. Жалюзийные решетки имеют не только декоративное назначение, но и решают практические задачи: закрывают проемы лабиринтного воздуховода.

Вентиляционные решетки для систем вентиляции и кондиционирования

Используются для обеспечения оттока воздуха в вентиляционных системах, как промышленного и коммерческого, так и бытового назначения, а также в системах отопления и кондиционирования. Устанавливаются снаружи помещения.

Вытяжные решетки серии ГР

Поменяли вентиляцию и поставили вытяжные решетки, не нарадуемся! Качество отменное, легко установили и вписались они прекрасно в интерьер. Данная серия по стоимости хоть и не для каждого подходит, но конкретно для нас – это идеальное соотношение цены и качества. Всем советуем, вы не разочаруетесь!

Приточно-вытяжные решетки серии НГН

Вентиляционные решетки для систем вентиляции и кондиционирования

В современном мире существует множество элементов для декорирования окон. Но не все они выполняют только роль декора, но и служат прибором для правильного распределения воздуха в помещении. Называются они вентиляционные решетки. Различают их по типу, размеру и по назначению. В комплектацию устройства входит сетка из прочного пластика и антимоскитная сетка, для ограничения проникновения насекомых в дом. Все модели крепятся элементарно и имеют удобный доступ к сетке для очистки.

Если вы решили подобрать такие решетки, то стоит внимательно ознакомиться со строительными характеристиками здания. Поскольку, когда в некоторые комнаты не будет поступать воздух, то возникает вероятность формирования застоя атмосферы.

Данные воздухораспределительные установки делятся на два вида:

Первый вид монтируется в самом помещении и выполняет, как декорирующую роль, так и воздухораспределительную.

Второй – является неким защитником от внешних факторов. Например, благодаря прочным ламелям, закрепленным внизу, устройство оберегает здание от попадания внутрь каких-либо осадков, грызунов и насекомых.

К тому же, такие сетки характеризуются по структуре, то есть, те, которые регулируются и те, которые не регулируются. С помощью регулируемых можно вручную выставлять нужные параметры разреза сетки, через которые будут поступать воздушные потоки. Таким образом, изменяется скорость перемещения атмосферы по зданию или комнате. Название другого вида говорит само за себя, то есть у него выставлены определенные стандарты, по которым он работает.

Выбираем правильно

Помимо конструктивных особенностей, назначения, места установки и стоимости, при выборе вентиляционных решеток необходимо учитывать следующие параметры:

Размеры. Этот параметр закладывается в проекте вентиляционной системы. Минимальные размеры составляют – 56-60 мм. Наибольшее распространение находят такие решетки – 15х15, 8х17, 15х24 см. Для больших воздуховодов могут использоваться изделия с размером одной стороны более 30 см. Решетки любого размера изготавливаются по индивидуальному заказу.
Форма. Конфигурация вентиляционной решетки может затрагивать только верхнюю накладку или определять конструктивную особенность корпуса. Причем форма накладки может отличаться от формы рамы. В первом случае, она в основном определяет внешний вид изделия. Конфигурация корпуса определяется техническими соображениями, в т.ч. исполнением жалюзи или заслонки. Выбор ее зависит от профиля канала воздуховода (прямоугольник или круг). Выделяются такие формы решеток: квадрат, прямоугольник, многоугольник, круг, эллипс. Может иметь место оригинальное исполнение.
Конструкция регулирующего механизма. Жалюзи (однорядные или двухрядные) пользуются наибольшей популярностью при внутренней установке. Они достаточно надежны и эффективны. На наружной части воздуховода вполне подойдет заслонка. Она не имеет точной регулировки, но позволяет быстро открывать или закрывать дорогу воздушному потоку

При обустройстве вентиляции кухни, санузлов, подвалов следует обратить внимание на наличие обратного клапана, который не дает возможность возвращаться испорченному воздуху.
Цвет и тип перфорации накладки. Эти характеристики несут в себе дизайнерскую ценность

Решетка должна по расцветке гармонировать с интерьером помещения. Расположение перфорации (щели, отверстия) внешней накладки создает определенный рисунок, который способен изменить все визуальное впечатление.
Качество. При покупке товара следует особое внимание уделить наличию поверхностных дефектов в виде царапин, надрывов, трещин. На кромке не должно быть выщербин и заусенцев. Геометрические формы должны быть четкими и правильными. При прямоугольном исполнении допустимое отклонение от перпендикулярности сторон допускается не более 0,2 мм каждые 10 см длины.

4 Виды регулируемых решеток

4.1 По месту монтажа относительно улицы

Исходя из места установки, их подразделяют на:

Для них важен и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.

4.2 По месту установки в доме

Цокольный тип. Используется такая вентиляционная решетка для подачи воздуха в подвалы

Дверная вентиляция. Работает по принципу обратного клапана.

Напольные регулируемые решетки. Устанавливаются на вентиляцию для подачи воздушных масс снизу вверх.

4.3 По специфике монтажа

Исходя из специфики монтажа, регулируемые вентиляционные решетки подразделяют на:

Каминные приточные. Их основная функция – подача теплого воздуха от камина в другие комнаты.

В зависимости от места установки, к изделиям предъявляют различные требования.

4.4 По конструкции

Решетки также подразделяют и по конструкции:

Изделия с жалюзи (бывают регулируемые и нерегулируемые).
Инерционный вентиляционный тип. Они оснащены гравитационными жалюзи, которые при отсутствии движения воздуха закрываются самостоятельно.

4.5 Сборка и монтаж в проемы

Установить на воздуховод жалюзи – несложно. Главное в этом деле – знать конструкцию и размеры изделия. Можно за помощью обратиться к опытному человеку. Для монтажа необходим расчет чистого воздуха, нужного для помещения. Установка заключается в фиксации конструкции с помощью клея или специальных элементов. На бетонной стене предварительно делается разметка отверстий, в которые вставляются дюбели. Для нанесения монтажного клея используется пистолет.

На стены, облицованные сайдингом, часто монтируются пластиковые вентиляционные конструкции. Они проявляют стойкость к процессам коррозии, обладают декоративностью, весят немного, имеют множество расцветок и форм. Недостатки:

решетки способны самостоятельно менять геометрические размеры;
не обладают стойкостью к переменам температур.

Такие изделия не монтируются на крыше и на слуховых окнах. Они предназначены для использования только внутри помещений. Изготовлены решетки с применением бесшовного литья.

Вентиляционные решетки с регулируемыми жалюзями

Регулируемые вентиляционные решетки можно использовать в разных типах вентиляции: приточной, вытяжной или приточно-вытяжной. Особенностью их конструкции является возможность регулировать лепестки жалюзи, чтобы добиться необходимой проходимости воздуха и/или направить поток воздушных масс в нужном направлении.

Сфера применения

Жалюзийные решетки регулируемого типа применяются практически везде, где возможна или просто необходима вентиляция:

жилые и нежилые помещения;
фундаменты (для регуляции влажности в подпольном пространстве);
хозяйственные постройки.

Важная особенность – полное перекрытие канала движения воздуха – позволяет на некоторое время отказаться от вентиляции, когда это необходимо или причиняет некоторые неудобства.

В связи с этим данные решетки все больше завоевывают популярность.

Устройство

Жалюзийные решетки с возможностью регуляции могут выполняться из пластика или металла. И один, и второй тип нашли свое широкое применение. Однако разница принципиальна: металл подвержен коррозии в отличии от пластиковых изделий.

Схема решетки, ее габариты и конструкция

Поэтому металлические решетки не рекомендуется устанавливать в местах повышенной влажности

Здесь важно понимать, что ни один производитель не сможет гарантировать безотказную работу изделий из металла, тем более при условии наличия мелких деталей

Металлические решетки можно позиционировать как более долговечные, однако, как свидетельствует потребительский спрос и ремонтно-строительная практика, это далеко не так. Именно пластиковые решетки являются более надежными по причине стойкости к влажности. Однако некоторые детали из пластика в виду своей частой подвижности могут чаще выходить из строя.

Жалюзийные решетки имеют простейшее устройство, когда с помощью поворота вокруг оси жалюзи меняют угол наклона. На первый взгляд, это может показаться не более чем возможность разнообразить рынок ненужными по эффективности вещами. Однако это очень огромное заблуждение.

Эффективность

Жалюзийные решетки, которые являются регулируемыми, могут задавать направление потокам воздушных масс

Это очень важно, когда имеет место принудительная вентиляция.
Применение таких решеток оправданно в тех местах, где не требуется постоянная вентиляция. Например, при проветривании подпольного пространства под частным домом

В сырую погоду такие жалюзи просто закрываются и откроются человеком после наступления оптимального температурного режима и влажности.
Также такие приспособления предотвращают попадание мусора или мелких грызунов внутрь вентиляционных каналов.
Дополнительно некоторые регулируемые решетки могут снабжаться мелкой сеткой, которая выполняет роль своеобразного фильтра грубой очистки.

Алгоритм установки несложен, но только при условии грамотного расчета. Если вентиляция выполняется во время строительства, то установка и монтаж вентиляционной решетки с жалюзи не представляется сложным.

Достаточно лишь знать размеры и форму посадочного места.

Но если установка происходит уже после возведения стены, потолка или других элементов, то приходиться вырезать отверстие.

А этот момент не всегда получается воплотить в жизнь качественно. Ошибка в несколько миллиметров практически незаметна, и ее легко скрыть, но погрешность в сантиметр и более – это уже серьезная проблема.

Вторым нюансом при монтаже можно считать аккуратность при вставке решетки. Металлические в этом плане имеют превосходство – места крепления невозможно повредить, если приложить большое усилие на ввинчиваемый саморез. Но это вовсе не означает, что от пластиковых моделей следует отказаться – все зависит от аккуратности мастера, который будет выполнять монтаж.

Установка должна выполняться таким образом, чтобы ничто не препятствовало свободному ходу жалюзи. Для этого непосредственно перед вставкой нежно очистить канал от пыли и крупных частиц, чтобы предотвратить их попадание в поворотный механизм.

Как видно, ничего особенного и сложного в монтаже и выборе нет. А преимущества можно будет заметить уже после нескольких часов после использования – изменения не заставят долго ждать себя.
