Что нужно учесть при замене проводки в «хрущевке»?

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

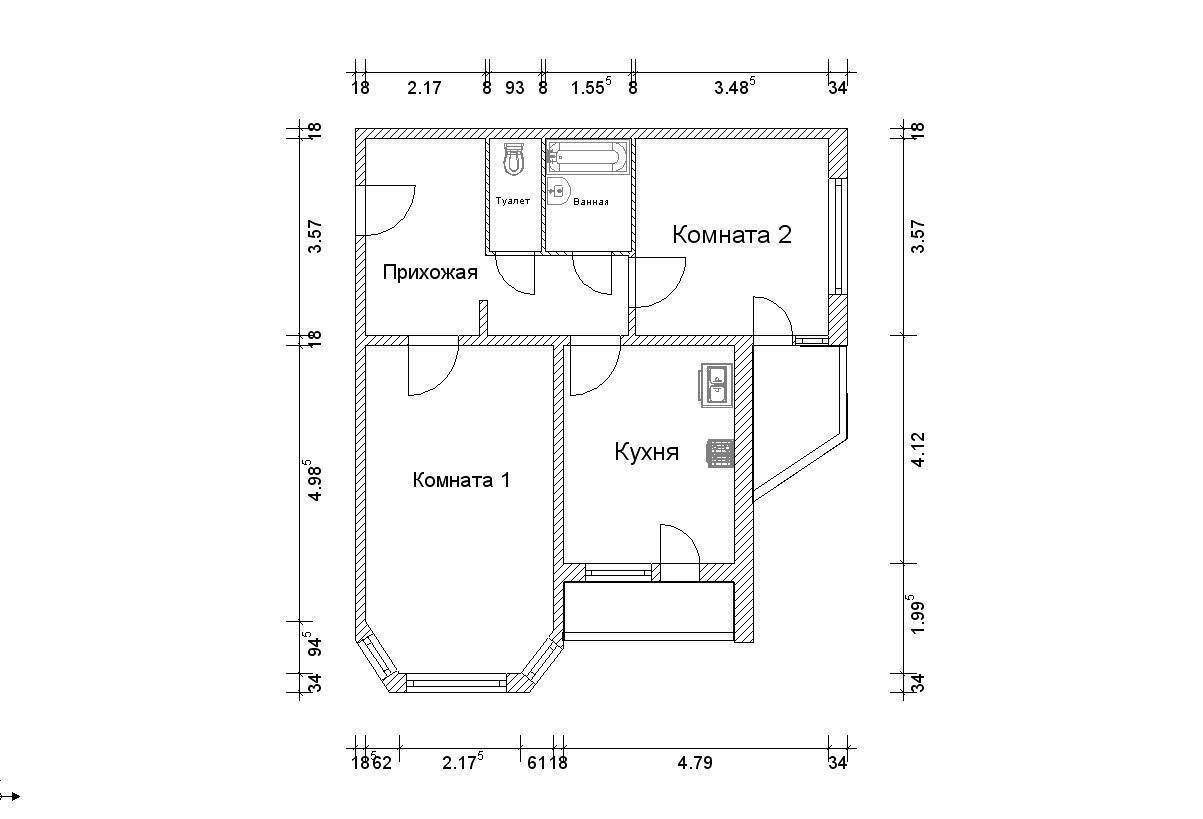

  • Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
  • Открытая проводка имеет определенные преимущества:
    1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
    2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
    3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

  • Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
  • Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
  • Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Что нужно учесть при замене проводки в «хрущевке»?

Прокладка провода в плинтусе

Скрытая проводка

Итак:

  • Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
    1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
    2. Не занимает свободного пространства в наших и без того маленьких квартирах
    3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
    4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
  • Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
  • Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Срок эксплуатации

Сроки эксплуатации электропроводки устанавливаются ведомственными строительными нормами. Алюминиевая проводка должна эксплуатироваться не более 20 лет, медная может использоваться до 40 лет.

Именно поэтому, при производстве ремонта в квартире, настоятельно рекомендуется заменять целиком проводку с алюминиевыми жилами на медную электропроводку.

При возведении новых зданий алюминиевую проводку уже не устраивают, а в квартирах, так называемого, старого фонда, она, скорее всего, свой срок отработала. Замена электропроводки в хрущевке обязательна, так как такие здания строились более чем полвека назад.

К тому же сети были рассчитаны на нагрузку не более 3-4 кВт, а в настоящее время, с большим количеством бытовых электроприборов, потребность в электроэнергии одной квартиры может превышать 10 кВт.

Можно самостоятельно поменять проводку в квартире, не прибегая к помощи квалифицированных электриков. Для этого необходимо знать требования нормативных документов и обладать некоторыми навыками в работе.

Схема электропроводки

Замена начинается с составления схемы новой проводки и демонтажа старой.

Схема проводки должна учитывать потребность всех электроприборов в квартире, освещения, систем безопасности (пожарная, охранная сигнализация), линий коммуникационных сетей (телефон, интернет, спутниковое телевидение).

Что нужно учесть при замене проводки в «хрущевке»?Что нужно учесть при замене проводки в «хрущевке»?

Силовая проводка, освещение и проводка с малыми токами, должны прокладываться отдельно одна от другой.

Расчет нагрузки

При разработке схемы, в первую очередь определяется максимальная нагрузка от всех потребителей в квартире. Для этого необходимо суммировать мощности всех приборов, освещения, электрических систем подогрева пола. В зависимости от полученного значения выбирается сечение вводного кабеля в квартиру.

Что нужно учесть при замене проводки в «хрущевке»?

Для определения этого значения необходимо умножить величину максимальной нагрузки на коэффициент 0.9, учитывающий вероятность одновременного включения всей нагрузки.

После этого величина нагрузки делится на значение действующего напряжения сети. По полученному значению тока, приняв его с запасом в 20%, с использованием таблицы, определяется сечение основного кабеля.

Сечение токопроводящей жилы, мм2 Ток *, А, для шнуров, проводов и кабелей
  одножильных двухжильных трехжильных
0,5 12
0,75 16 14
1,0 18 16
1,5 23 20
2,5 40 33 28
4 50 43 36
6 65 55 45
10 90 75 60
16 120 95 80
25 160 125 105
35 190 150 130
50 235 185 160
70 290 235 200

Распределительный щит

Недалеко от входной двери необходимо предусмотреть распределительный щит. Назначение его – распределить нагрузку по помещениям квартиры. В щите устанавливаются защитные устройства каждой цепи.

Помещения санузлов защищаются при помощи УЗО (устройств защитного отключения) или дифференциальных автоматов. Сечения кабелей каждой цепи рассчитываются аналогично вводному кабелю, с учетом нагрузки в каждом помещении квартиры.

Отдельные линии

Для электроплиты, духового шкафа, проточного нагревателя воды, стиральной машины (если мощность ее нагревательного элемента более 3,0 кВт) необходимо устраивать отдельные линии от распределительного щита. Каждая линия в квартире должна быть защищена своим автоматом.

На схеме должны быть отражены трассы проводов, места расположения розеток, выключателей, их мощность, высота установки от уровня пола.

Для разводки кабелей размечаются места установки распределительных коробок.

Что нужно учесть при замене проводки в «хрущевке»?

Определяется место установки прибора учета потребленной электроэнергии. В многоквартирном доме, как правило, для этого смонтированы коммунальные щиты на этажных площадках лестниц в подъездах.

Для систем сигнализации помимо трасс проводов определяются места установки пультов управления, датчиков.

Практический совет. При демонтаже старой проводки не нужно спешить с удалением проводов, проложенных в трубах или пустотах, их можно использовать как кондуктор для протягивания новой проводки.

С чего начинать замену электропроводки

Что нужно учесть при замене проводки в «хрущевке»?
Структурная схема электропроводки квартиры На подготовительном этапе составляется план-схема новой проводки в двухкомнатной квартире. Он согласовывается в БТИ и Энергосбыте. Подготовка также включает:

  1. Визуальный осмотр линии на предмет видимых повреждений.
  2. Составление чертежа с электрическими системами всего дома.
  3. Закупка расходных материалов – розеток, кабелей, выключателей, коробок.
  4. Поиск нужных инструментов – перфоратора, болгарки, индикатора, бокорезов, уровня, фонаря, монтажного ножа, пассатижей, паяльника, тканевой изоленты.
Популярные статьи  Назад в сказку: дизайн особенного дома певицы Вики Цыгановой

Провод с припусками покупайте после проведение замеров длины трассы.

Расчет мощности

Что нужно учесть при замене проводки в «хрущевке»?
Примерная мощность различных электроприборов Заменить электрику нужно так, чтобы в дальнейшем не происходили сбои и перенапряжения сети. Мощность линии подбирается с учетом всего электрооборудования и зависит от сечения кабеля. Понадобится сделать несколько расчетов:

  1. Суммировать мощностей всей техники, подключенной к электросети.
  2. Добавить +100 Вт на каждый прибор.
  3. Разделить итог на 220.

Если результат равняется 12-15, допускается использовать кабель с сечением 1,5 мм2. Для квартиры стандартной планировки этого достаточно.

Когда на линии большая нагрузка, допускается увеличивать сечение кабеля, обустраивать коммуникации по двухпроводной или трехпроводной схеме.

Схема питания квартиры

Что нужно учесть при замене проводки в «хрущевке»?
Схема питания квартиры через УЗО В старых домах на каждом этаже стоит электрощиток, где находится счетчик, пакетный переключатель, защитные автоматы. Поэтому когда проектируется схема проводки в двухкомнатной квартире, стоит сделать независимую цепь питания и освещения, спланировать основные и дополнительные ветви. В хрущевках допускается использовать следующие варианты подключения:

  • Параллельное – энергия поступает на потребитель от источника питания по собственной линии. К однофазному прибору подводят трехжильный кабель, к трехфазному – пятижильный с проводами фаз А, В, С, нуля и земли. Подобная схема предусматривает организацию для каждого потребителя собственной линии и установку индивидуального УЗО.
  • Последовательное – от одного источника питания протягивается кабель, а потребитель подключается к нему на определенном расстоянии. Для реализации схемы понадобится провод с большим сечением и штробы в стенах. Источником энергии будет генератор, выдающий номинал 220 В. Для экономии можно протянуть электрический кабель от щитка до конкретного потребителя.
  • Последовательно-параллельное – схема применяется в большинстве квартир. Распредкоробка рассчитана на потребителей, сгруппированных по типу (бойлер, розетки, свет) или расположению (кухня, спальня, ванная).

Расчеты электропроводки, схема

Перед тем, как взять в руки инструмент, следует выполнить расчеты и составить схему, ведь электропроводка должна быть:

  1. электро-/пожаробезопасной
  2. обеспечивать комфортное проживание
  3. легкообслуживаемой.

На самом деле, это не так уж и сложно: достаточно воспользоваться простой формулой и готовой табличкой. Но, обо все по порядку.

Ниже приведены несколько схем разводки электропроводки в типовых двухкомнатных квартирах в панельном и кирпичном домах:

Для наиболее требовательных к освещению необходимо предусмотреть достаточно светильников. Длинный коридор на первой схеме имеет три светильника для более качественного освещения. Этот же подход используется и для размещения розеток. На приведенных схемах больше всего их на кухне, на которой сосредоточено большинство электроприборов: вытяжка, микроволновая печь, холодильник, кондиционер, посудомоечная машина, электрочайник и т.д. Розетки в ванной комнате можно подключать только через УЗО (устройство защитного отключения).

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

  • В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
  • Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
  • Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
  • Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

  • На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
  • Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
  • Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
  • Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
  • ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

  1. Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
  2. Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
  3. Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.
Популярные статьи  Декор своими руками для дома из подручных материалов: мастер-класс с фото и видео

Что нужно учесть при замене проводки в «хрущевке»?

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Где искать проводку

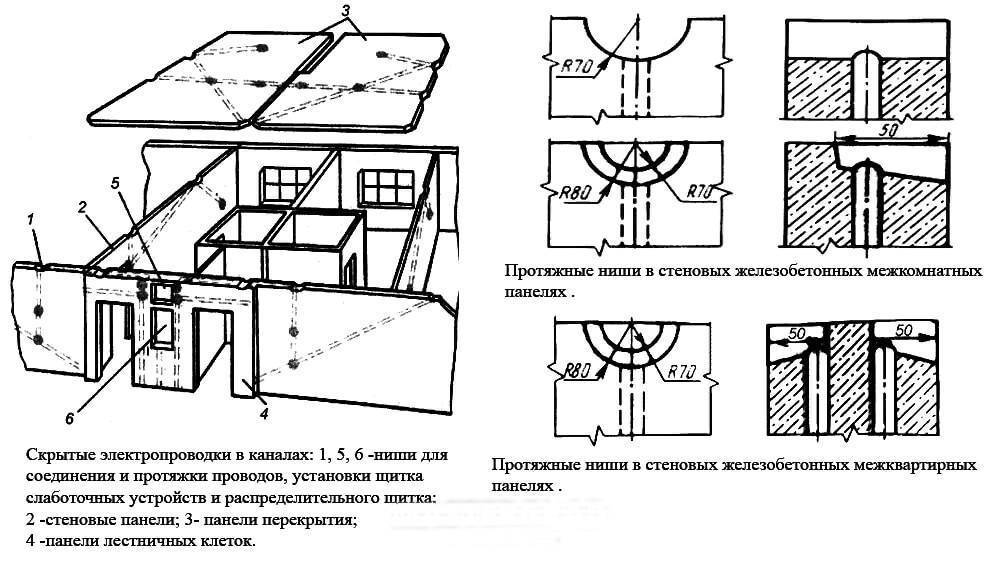

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Что нужно учесть при замене проводки в «хрущевке»?

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Что нужно учесть при замене проводки в «хрущевке»?

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Что нужно учесть при замене проводки в «хрущевке»?

Для 2 комнатной:

Что нужно учесть при замене проводки в «хрущевке»?

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

  1. Нарисуйте на полу план расстановки мебели и бытовой техники.
  2. Рядом с приборами продумайте места установки розеток.
  3. Отметьте на потолке, где будет основной светильник и дополнительное освещение.
  4. На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.
  5. От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
  6. На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Что нужно учесть при замене проводки в «хрущевке»?

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм 2 , для запитки розеток от 2,5 до 4 мм 2 .

Срок эксплуатации

Проводка не бывает вечной, поэтому следует понимать, что потребуется ее повторная замена через определенное количество времени. Алюминиевая проводка служит не более 20 лет, а срок эксплуатации медной в два раза больше – 40 лет.

Важно знать! Именно по этой причине рекомендуется при проведении ремонта в доме заменять всю алюминиевую проводку на медную, так как она прослужит гораздо больше времени

Возводя новые здания, алюминиевая проводка уже не используется, а в старых заменяется. Замена проводки в хрущёвке является обязательной, так как эти здания были сооружены более полувека тому назад.

Подробности монтажа

Приведенный выше список требует некоторой конкретизации, дабы не допустить каких-либо ошибок при ремонте в двухкомнатной квартире.

Когда разрабатывается принципиальная схема разводки электропроводки, нужно учесть, что цепи питания (розетки) и освещения должны быть независимы.

Более того, желательно повесить на разные автоматы даже розетки в разных комнатах двухкомнатной квартиры, а еще лучше, если в каждом из помещений будут основная и дополнительная ветви питания.

Что нужно учесть при замене проводки в «хрущевке»?25 амперного входного автомата для двухкомнатной квартиры будет вполне достаточно. Его коэффициент запаса по току не должен превышать 1,5, иначе может постоянно выбивать общедомовой автомат или, чего лучше, пострадать домовая электропроводка.

В соответствии с энергопотреблением разных комнат выбираются типы УЗО и толщина монтажного провода. Общеквартирное УЗО должно быть рассчитано на ток 50 А.

Кухня, как самый серьезный потребитель электричества, должна иметь две отдельные ветви медной электропроводки, сечением 4 кв. мм, с установленным на них 25 амперным автоматом и УЗО на 30 A.

Для остальных потребителей будет достаточно автомата на 16 A и УЗО на 20 A, использующих провод с сечением 2,5 кв. мм.

Составить хоть сколько-нибудь вразумительный план (топологию) электропроводки невозможно без плана двухкомнатной квартиры. Его можно найти в ДЭЗ или БТИ. На чертеже должны быть указаны две ветви или более, идущие в каждое помещение. Розетки должны запитываться отдельно от освещения.

Что нужно учесть при замене проводки в «хрущевке»?

Исключением является ванная комната, в которой, ввиду повышенной влажности не может быть ни розеток, ни распределительных коробок. Она оборудуется исключительно светильником потолочного типа, имеющим влагозащитным исполнением и, возможно, бойлером.

На чертеже не должно быть линий, ведущих на балкон. Это категорически запрещено ПЭУ. Отдельно нужно упомянуть умельцев, желающих обойтись без согласования и утверждения схемы и плана модернизации квартиры.

Любой опытный инспектор сразу заметит нарушения, просто проверяя показания счетчика. Штрафы сейчас отнюдь не шуточные. Поэтому к этому вопросу нужно отнестись со всей серьезностью.

Инструкция по замене проводки

На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.

Обесточивание

Что нужно учесть при замене проводки в «хрущевке»?Перед началом работ необходимо обесточить квартиру

Чтобы получить доступ к системе и не удариться током, понадобится:

  1. Выключить основной автомат, от которого кабели идут к квартире.
  2. Проверить наличие напряжения.
  3. Обесточить каждый провод, предварительно проверив его фазоуказателем.
  4. Протестировать на напряжение выключатели и розетки.

Демонтаж старых проводов

Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.

Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.

Подготовка поверхности

Что нужно учесть при замене проводки в «хрущевке»?Штробление стен под проводку

Штробление стены возможно горизонтально или вертикально.

  1. Разметка точек расположения подрозетников по чертежам.
  2. Разметка мест под розетки с возможностью маскировки шнура.
  3. Аккуратное определение границ каналов перфоратором.
  4. Ручное выравнивание отверстий долотом.
  5. Выполнение косого реза болгаркой для ровного расположения проводоа.
  6. Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.

Заземление линии

Что нужно учесть при замене проводки в «хрущевке»?Заземление в квартире

Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:

  1. Соединить контакт земли в розетке с нулем.
  2. Вывести конструкцию на щиток извне.

Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.

Монтаж

Что нужно учесть при замене проводки в «хрущевке»?Монтаж подрозетника

Монтаж новой электролинии осуществляется поэтапно:

  1. Установка подрозетников на алебастр в лунки.
  2. Нарезка кабеля и гофрированной трубы на нужную длину.
  3. Протягивание провода внутри гофры на ровной поверхности.
  4. Укладка гофры в штробу с заводом концов кабеля в подрозетник.
  5. Выравнивание лунки по линии стены.
  6. Замазка штробы небольшими отрезками, через каждые 50 см.
  7. Завод второго конца гофры на щит ввода.
  8. Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.

Проверка и оштукатуривание

Что нужно учесть при замене проводки в «хрущевке»?Вывод проводов на клеммы

Тестирование готовой системы осуществляется так:

  1. Выключается электричество, подается ток.
  2. Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
  3. Вывод проводов на соответствующие клеммы.
  4. Повторное тестирование на предмет короткого замыкания.
  5. Включение главного автомата, подача электричества.

На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.

Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

  • при помощи распределительных коробок;
  • звезда;
  • шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Что нужно учесть при замене проводки в «хрущевке»?

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

  • первая группа – холодильник и вытяжка (автомат на 25 А);
  • вторая – стиральная машина (на 25 А);
  • третья – осветительные приборы (на 10 А);
  • четвертая – розетки (на 25 А);
  • пятая – посудомоечная машина (на 25 А);
  • шестая — электроплита (на 32 А).
  • осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
  • розетки в жилых комнатах (автомат на 25 А);
  • розетки в кухне и прихожей (автомат на 25 А);
  • осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

  • выключатели и розетки следует ставить слева от двери;
  • в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
  • выключатели должны располагаться на высоте 0.9 метра;
  • необходимо пометить места расположения выключателей и розеток в схеме.

Что нужно учесть при замене проводки в «хрущевке»?

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

  • кабели должны проходить строго горизонтально или вертикально;
  • лучше избегать пересечений проводов;
  • кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
  • кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Что нужно учесть при замене проводки в «хрущевке»?

Подключение к автоматам с учетом мощности

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
