Содержание

Схема электропроводки в панельном доме

Только вот добраться до них бывает трудно.

Прокладка проводки в монтажных швах осуществляется, когда до плит удалось добраться. Чтобы электропроводка под стеновые панели попала, надо разобраться со старой проводкой. Если у вас уже голые стены, то в местах расположения электроточек должны быть провода, уходящие в стены. Если эти провода появляются из стены где-то между швом панели и потолка, то есть шанс им воспользоваться. Когда старая проводка обнаруживается только у распределительного щитка, это значит, что она имеет несколько изгибов и протянуть по этому же месту новый провод не получится.

Штробление стен процесс трудоемкий, не смотря на то, что современные рынки предлагают такие инструменты как штроборезки, которые способны выполнить красивые и глубокие штробы всего за несколько минут. Обычно же приходится использовать перфоратор и сантиметр за сантиметром вгрызаться в стену. Чтобы хоть немного упростить работу можно использовать швы между плитами. Обычно они имеют не столь плотную структуру и достаточно легко поддаются. Для закрепления провода в штробах можно использовать алебастр. Сейчас набирают популярность прокладка провода в стяжке, под плинтусами и другими методами. Так что варианты есть.

КАК НАЙТИ ЭЛЕКТРОПРОВОДКУ В СТЕНЕ

Старые кабеля подлежат обязательному удалению, даже если они уже не подключены. Чтобы найти электропроводку в квартире используются не только специальные тестеры электропроводки, но и некоторые ухищрения.

Приборы для обнаружения скрытой электропроводки бывают двух типов:

Бытовые – к примеру, Meet MS-158M.

Кроме поиска он может выполнять ряд дополнительных функций:

проверять целостность электросети при помощи контроля сопротивления (до 50 Ом);
бесконтактно замерять напряжение в диапазоне 70-600 В;
определить полярность проводников в электросетях постоянного тока.

Несмотря на столь широкие возможности основная характеристика – точность позиционирования электрокабеля довольно посредственна, и составляет 7-10 см.

Профессиональные – модель Е121 «Дятел».

Имеют узкую специализацию. Обнаруживает кабель с точностью 4-6 см. При этом, имеет четыре режима определяющих глубину расположения проводника под слоем штукатурки.

Существуют и другие способы обнаружения проводников без использования детектора электропроводки: радио, компас, микрофон. Все они начинают реагировать на электрокабель расположенный неподалеку. Единственным недостатком таких способов является довольно большая погрешность до 15 см.

В чем отличия

Все фото в данной статье сделаны на наших объектах

У панельных домов есть множество ограничений по ремонту, а также по монтажу и замене электропроводки в квартире. В первую очередь это связано с ограничением штробления каналов. Все панели в таких домах являются несущими, или, в крайнем случае – вспомогательными, поэтому нарушение их целостности приведёт и к нарушению их прочностных характеристик. Нужно иметь в виду, что кирпичные дома и дома из блоков имеют толщину стен более 500 мм, а в панельных — толщина составляет всего 300 мм, и её повреждение может привести к деформации всего дома целиком и появлению опасных трещин.

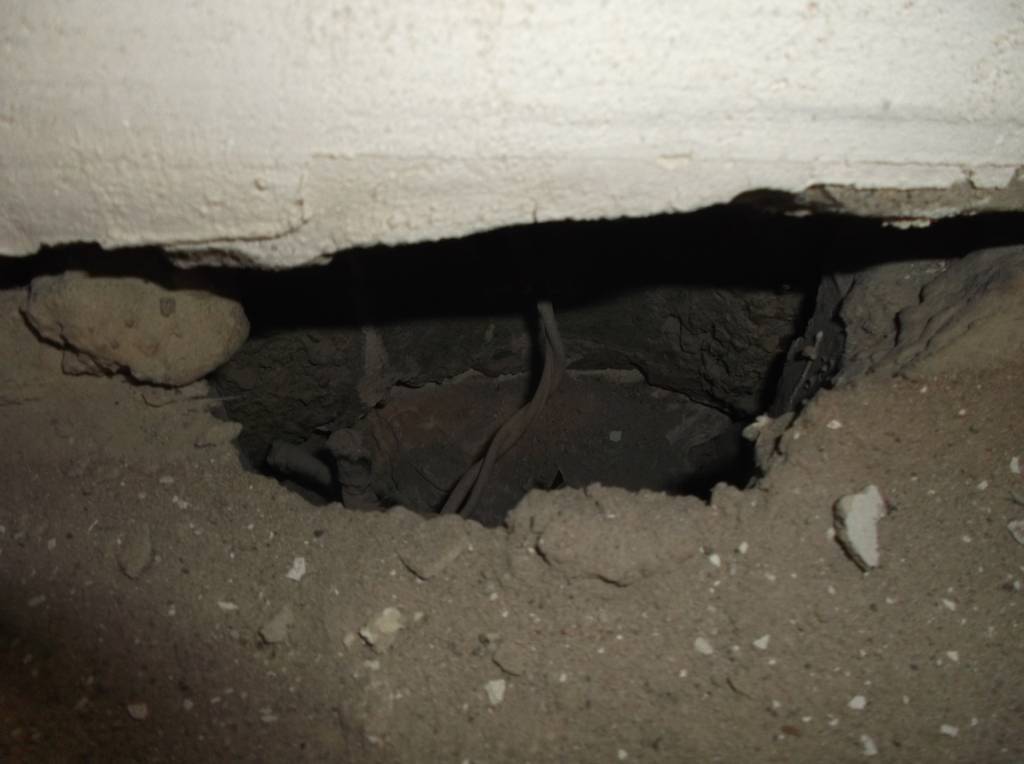

Обычно электрики при монтаже проводов использовали ниши под полом. Также провода нередко пропускались по стыкам панелей и плит.

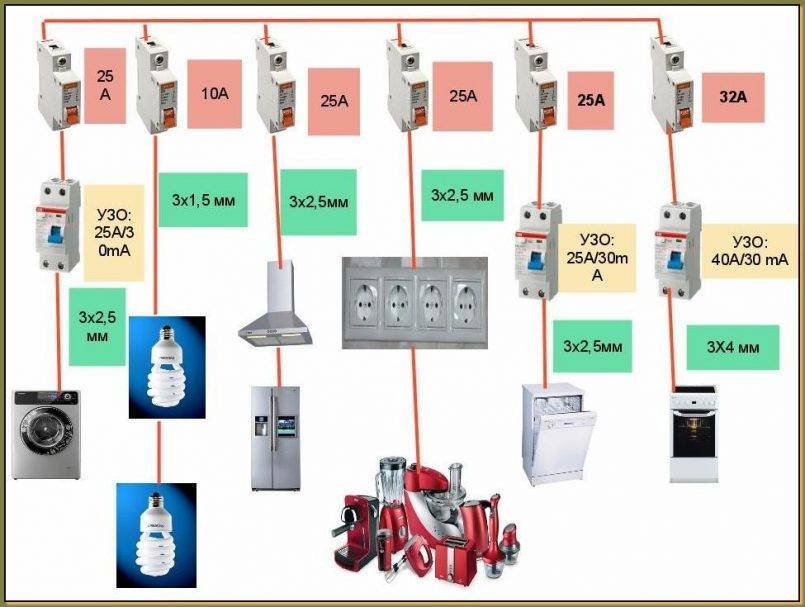

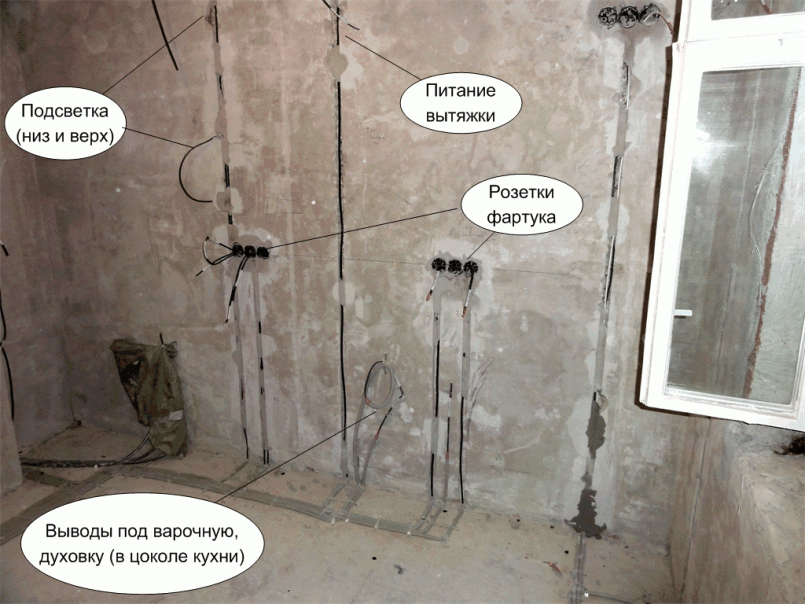

Особенности проводки на кухне

Сосредоточение всевозможных электроприборов характерно для кухни. Инструкция, как заменить проводку на ней, будет нелишней. Проводка образца прошлого века на такую мощь не рассчитывалась. При включении двух или трех приборов одновременно может закончиться коротким замыканием и возгоранием старой тонкой проводки.

Мощное оборудование подключают к трехфазному выходу. Одной фазы и нуля для электрической плиты и духовки маловато. Дополнительный провод пробрасывают от коридорного щитка. Суммарная мощность всей техники колеблется в районе 15 кВт, сечение выбирают с учетом такой нагрузки.

На кухне есть зоны особой опасности: плита и раковина. В этих местах провод подвергается нагреву и воздействию влаги. Если обойти источники повышенной опасности не удается, провод укладывают в гофротрубы.

Как осознать что в доме старая проводка?

В первую очередь, вам необходимо обратить внимание на электрический щиток. Обычно, это то место где установлен счетчик электроэнергии

Если в щите все еще стоят старые советские пробки, то у вас точно старая проводка! Здесь всё очевидно, проводка в доме гнилая, с алюминиевыми проводами (за редким исключением сталинских домов). Второй, немаловажный признак старой электропроводки, — вас периодически бьет током в самых неожиданных местах.

Не откладывайте до следующего раза — вызывайте электрика! И по возможности, обязательно замените все пробки на автоматы. Не ждите когда они перегорят в следующий раз. Замену пробок на автоматы лучше всего доверить профессионалу.

«Противопожарный» деревянный щиток, с плавящимися проводами

Кому нужно менять

Однозначно в случае аварийного отключения даже простого автомата защиты нужно проводить анализ ситуации и рассмотреть все возможные причины такой ситуации.

Замена проводки своими руками

Проще всего обратиться к квалифицированному электрику, обслуживающему дом. Такое обращение необходимо по нескольким причинам:

Электрик имеет необходимый инструмент, квалификацию и, главное, он знает схему расположения электропроводки дома или квартиры.
Специалист может быстрее определить причину поломки и сможет ее устранить.
Профессионал подскажет правильный вариант действий в подобных случаях и конечно, посоветует, что нужно сделать в будущем.

Но как бывает на практике – основным советом будет немедленная замена всей проводки в доме. При этом то что этими работами должен заниматься сам электрик их ЖЕКа он не скажет, или во всяком случае сошлется на большую занятость. Поэтому то, как поменять проводку в квартире будет однозначно проблемой жильцов.

Инструмент и материалы

Чтобы заменить проводку, необходим следующий инструментарий:

перфоратор, оснащенный буром по бетону, корончатым сверлом, долотом и комплектом сверл;
болгарка с кругом по камню;
паяльник;
индикатор с указателем фазы;
мультиметр;
пассатижи;
отвертки;
фонарь;
нож;
уровень и шнур;
шпатель;
электрическая переносная лампа.

Понадобится определенный набор материалов:

Клеммники. Такой вариант замены проводки в квартире не предусматривает каких-либо скруток или пайки. Электропроводка устойчива к намоканию. Соединения проводов осуществляются во вводном щите на клеммниках и финальных точках. Клеммники можно приобрести посекционно — по 5 пар с 10 контактами. Необходимо 3 – 5 секций.
Подрозетники. Коробки должны содержать выступы, чтобы их можно было зафиксировать алебастром.
Кабель. Лучший вариант — российские марки ВВГ или ПУНП. Эти кабеля можно использовать даже в сыром бетоне. Оба вида кабеля одножильные, что позволяет сэкономить при их прокладке.
Каналы для проводов. Старые трубы нужно удалить и вместо них использовать металлический гофр.
Вводный щиток. Подбирается, исходя из необходимости размещения 4 автоматов, 4 устройств защитного отключения и 4 клеммников.
Изоляционная лента.
Токопроводящая паста.
Алебастр.

Во сколько обойдется заменить старую проводку

Если вы решили заменить старую проводку в квартире, пригласив для работы профессионалов, то заплатить придется не так уж и мало. Одна точка, по расценкам профильных фирм, обойдется вам примерно в 500 рублей. То есть, за пару розеток и выключатель вы отдадите около полутора тысяч. И это за вычетом стоимости материалов. Отдельно нужно будет заплатить за прокладку кабеля от щитка до распределительной коробки. Плюс, опять же, за расходники для этого. Если сделать примерный расчет, то замена старой проводки на новую в одной комнате вам встанет примерно в 7 тыс. рублей или больше.

Разумеется, заменить старую проводку собственными руками выйдет гораздо дешевле. Для этого нужно лишь иметь под рукой необходимые инструменты и материалы.

Когда нужно менять алюминиевую проводку — до капитального ремонта или после?

Здравствуйте, уважаемые посетители Elektrika56!

Началась эта история пол-года назад.

Один знакомый знакомого нашего друга купил двухкомнатную квартиру на вторичном рынке. Не новую то есть квартиру.

Естественно начал делать капитальный ремонт.

Когда встал вопрос менять ли электропроводку, знакомый знакомого нашего друга решил посоветоваться с знающим человеком.

С мастером-отделочником.

А тот ему и говорит: «Смотри какие у тебя хорошие, надежные алюминиевые провода! Они безусловно прослужат тебе еще …дцать лет, а то и больше! Я думаю не стоит их менять.

Тем более, что замена электропроводки — это дорогое удовольствие. А розетки — выключатели я тебе и сам поставлю.»

Знакомый знакомого нашего друга решил, мастер-отделочник человек опытный, плохого не посоветует.

Взял, да и оставил алюминиевую электропроводку. И начал делать ремонт…

Когда кухня уже была готова, а в зале осталось наклеить обои маме жены счастливого владельца двухкомнатной квартиры приснился сон, в котором с электропроводкой случается какая то беда.

Вроде бы как, розетка стиральной машинки кого-то из домочадцев током бьет.

Задумался парень как же быть?

Решил проложить новую линию от щитка до стиральной машинки. Чтобы избежать беды.

Так в этой квартире появились мы.

Походили, посмотрели.

Рассказали хозяину квартиры, что в общем-то неправильно он поступил, когда старую проводку оставил. Объяснили, что изоляция провода со временем теряет свои свойства и рассыхается.

Что раньше, квартирная электропроводка не рассчитывалась на большое количество мощных потребителей.

Но ремонт на кухне уже закончен!

Плитка выложена, обои наклеены, кухонный гарнитур висит на своем месте.

Да и в зале стены прошпаклеваны, конструкции из гипсокартона собраны.

«Оставляяем как есть», решил хозяин квартиры.

«Только для стиралки давайте линию проведем».

«И в комнату, где ремонт еще не начинался, тоже линию заведем».

Настаивать мы не стали.

Выполнили пожелания заказчика уехали.

Прошло пол-года.

На днях звонок.

Давайте ребята сделаем замену электропроводки в дальней комнате. И еще пара вопросов по электрике.

Приехали, посмотрели, немножко расстроились.

Что получил заказчик, помимо старого провода с рассохшейся изоляцией, когда решил оставить старую электропроводку.

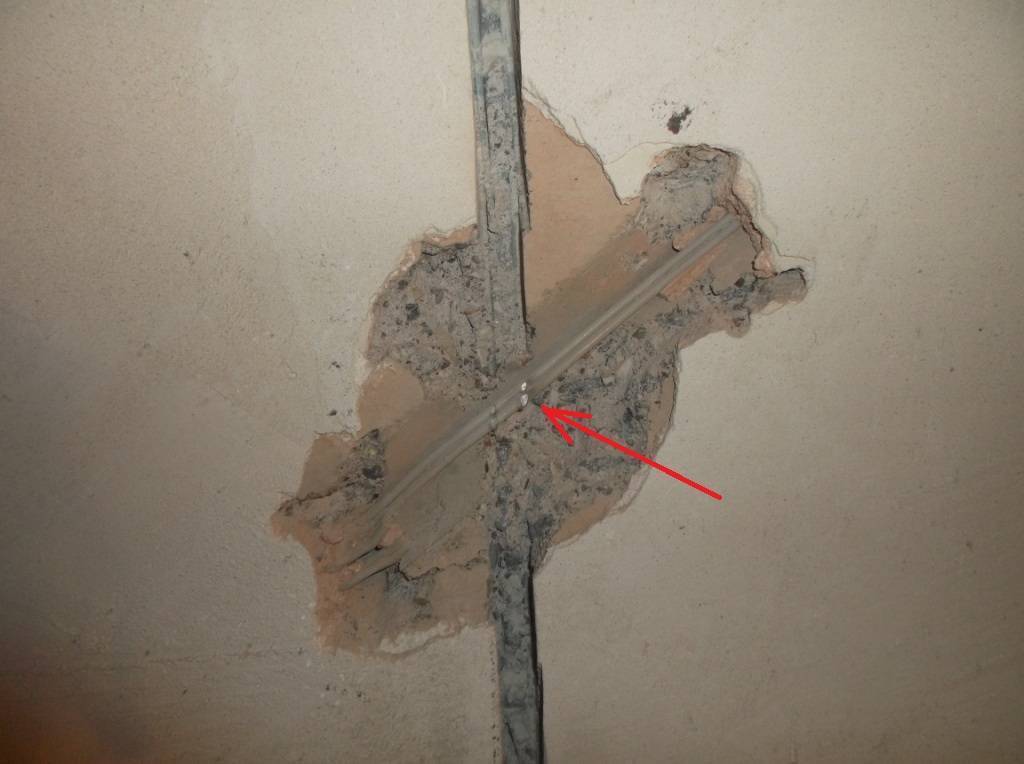

Расположение электропроводки в стенах в произвольном порядке:

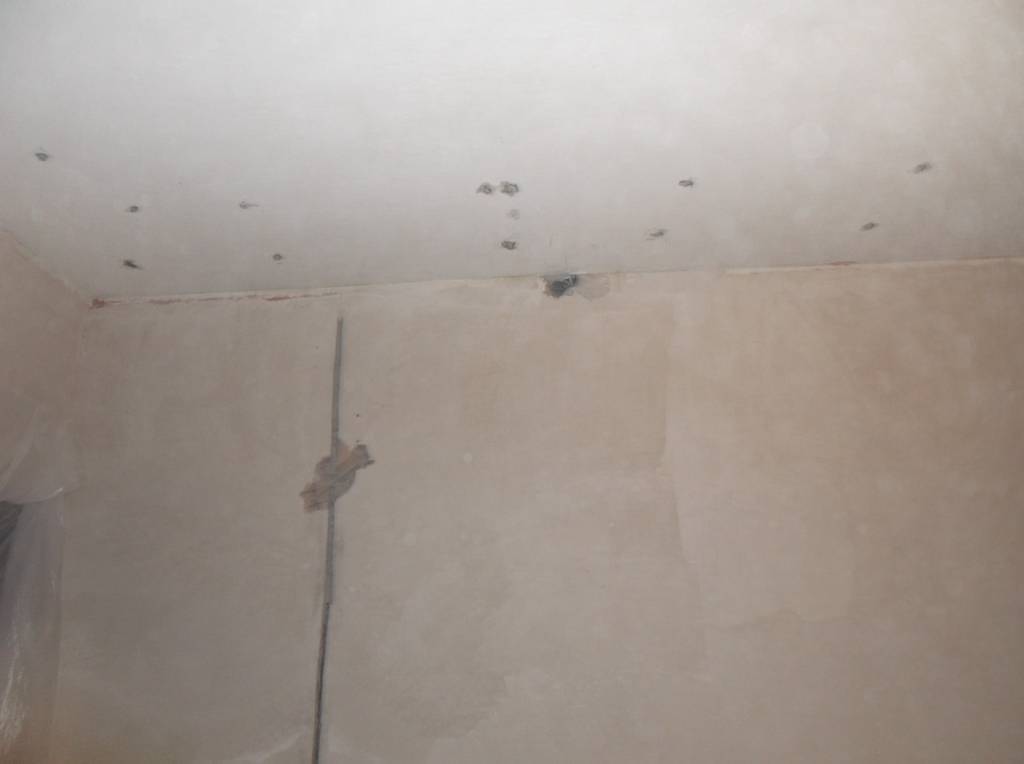

Желтая линия — примерное расположение провода в стене.

Естественно, что повреждается такая проводка на раз два. Сложно угадать, где же эти самые провода под слоем штукатурки.

Этот провод был поврежден в спальне, во время ремонта, это не так страшно. А повреждение провода в зале или на кухне выльется в небольшой повторный капитальный ремонт участка стены.

#При монтаже новой электропроводки провод от розетки или выключателя поднимается строго вверх. Шансы повредить провод при общестроительных работах или навеске полочек минимальны#

Расположение распределительных коробок в не совсем обычных местах.

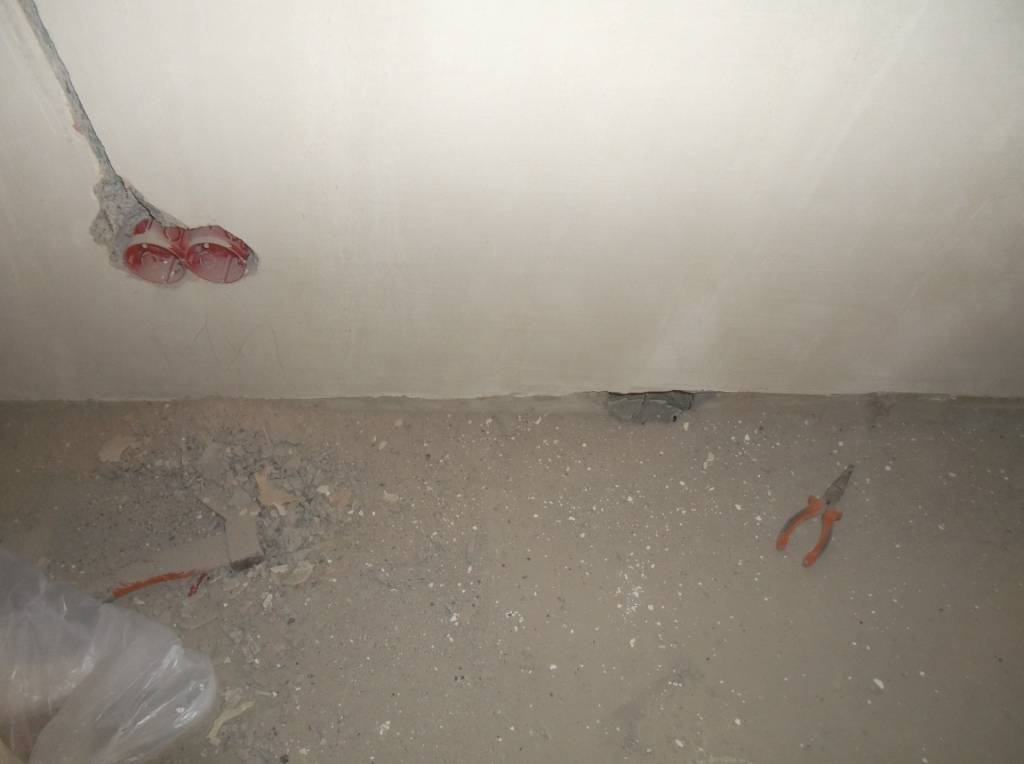

Например в полу:

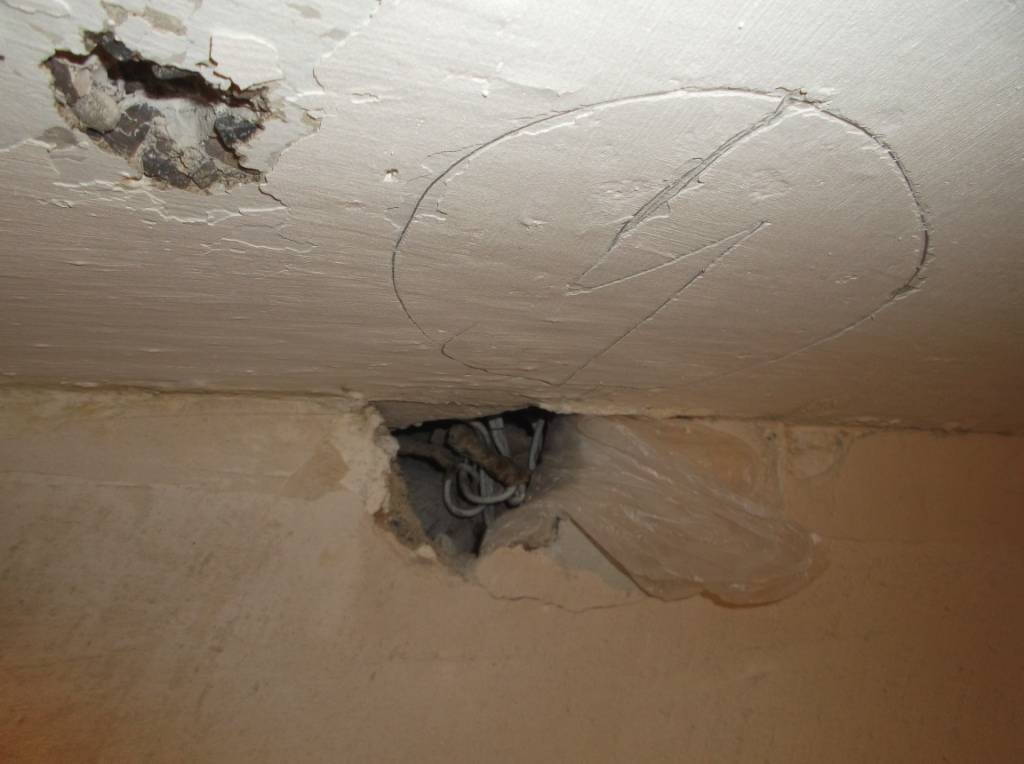

Или в потолке.

Или вместо выключателя.

#При монтаже новой электропроводки распредкоробки располагаются над розеткой или выключетелем, найти их при необходимости — несложно#

Плюс провода без цветной маркировки фаза-ноль-земля.

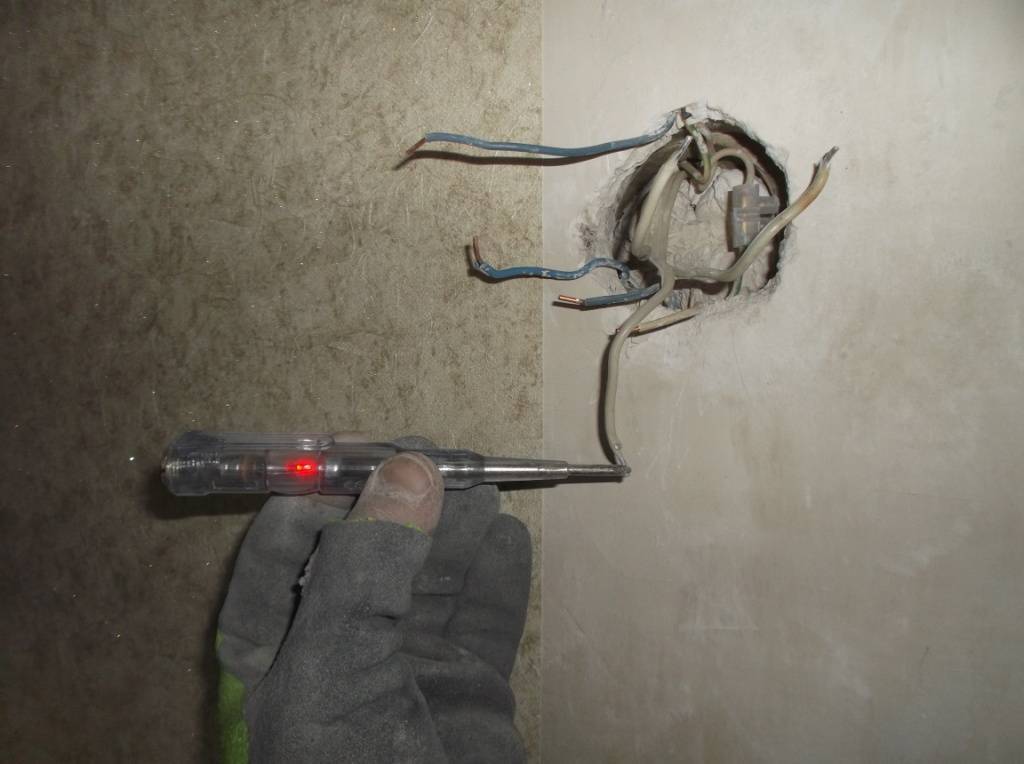

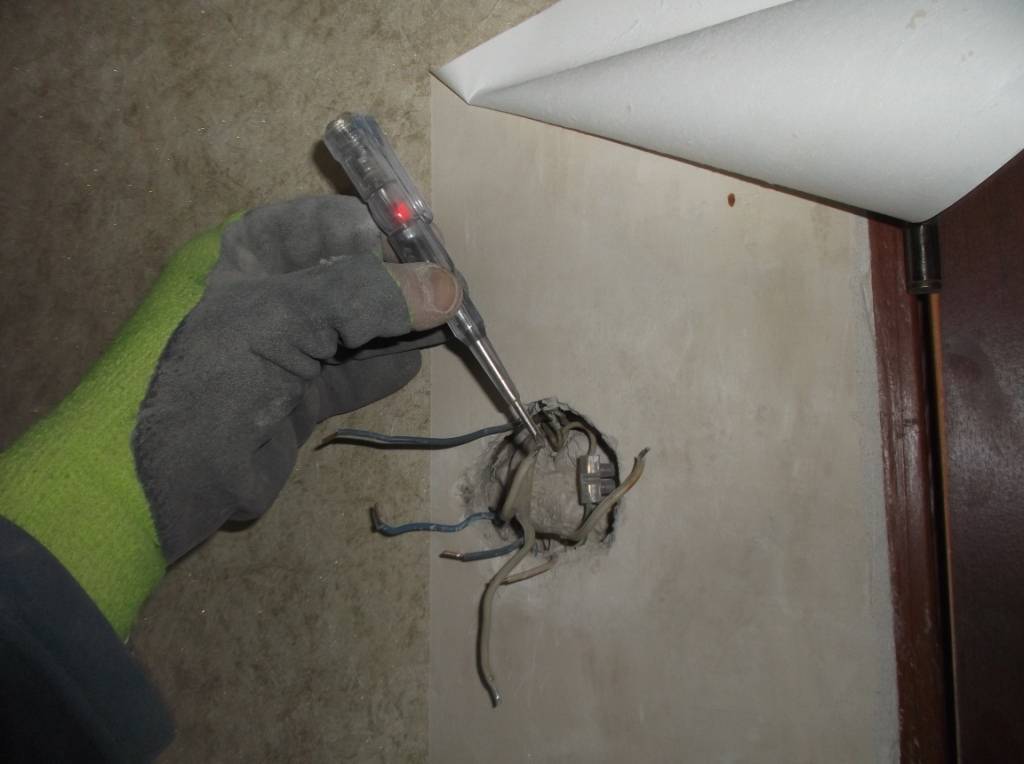

Плюс напряжение на каждом из трех приходящих проводов.

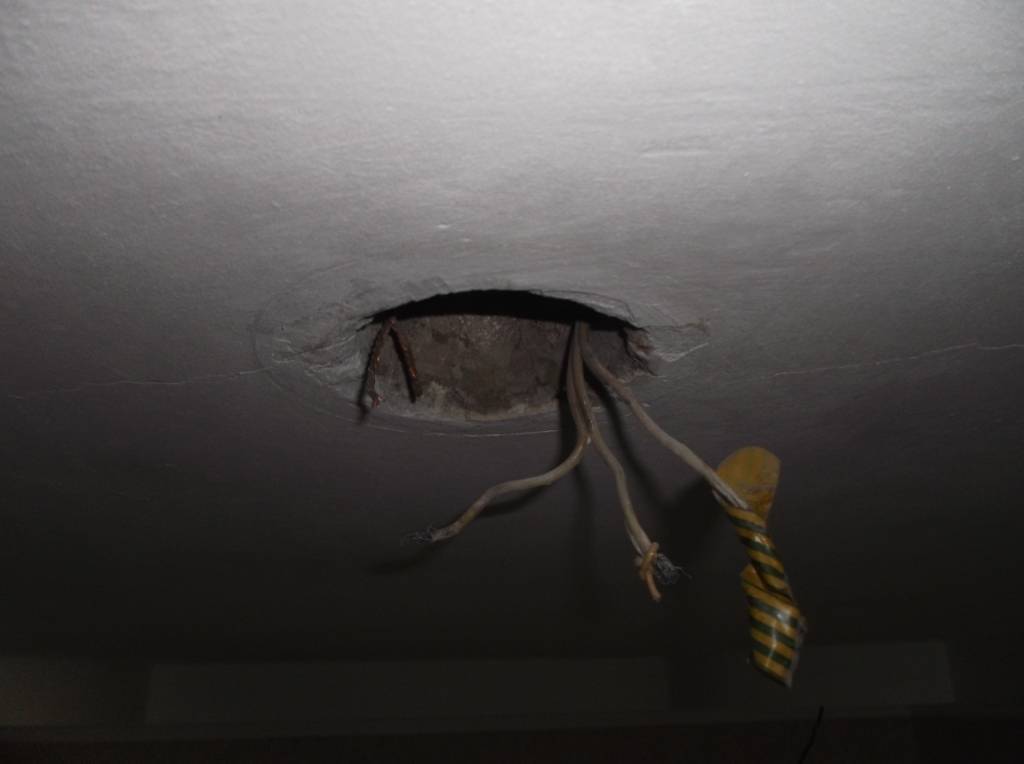

Старая электропроводка в потолке — на люстры.

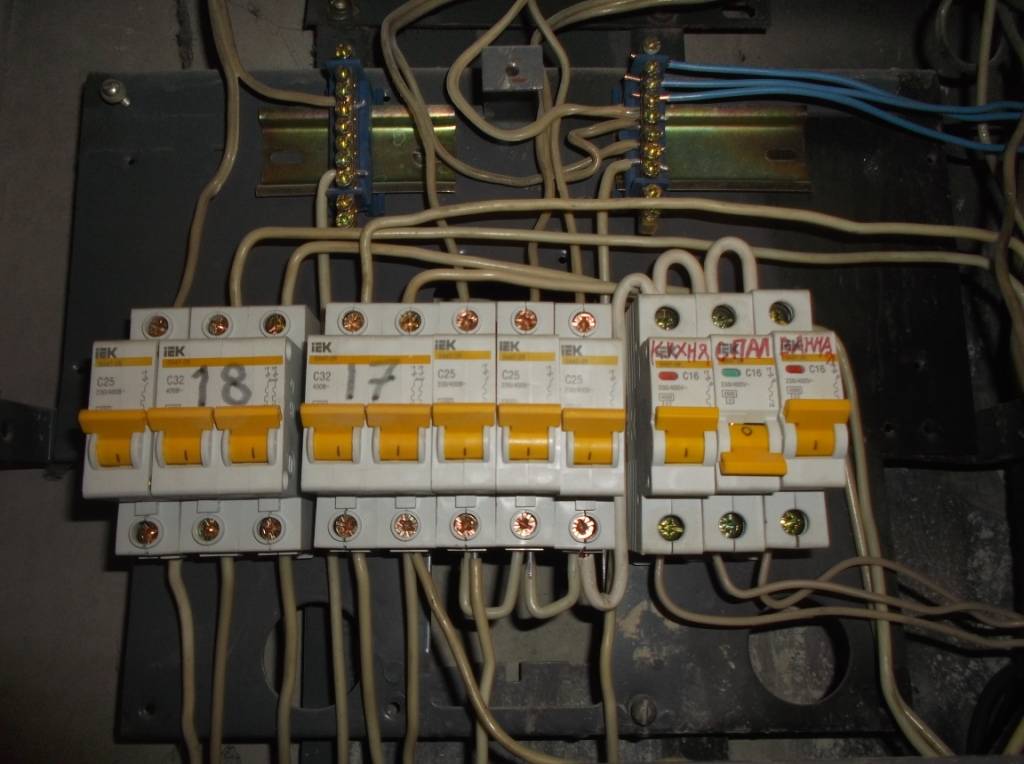

В распределительном щитке часть электропроводки алюминиевая, часть медная, с новыми автоматами.

Что случиться раньше: начнет греться провод или отключиться защитный автомат завышенного номинала — непонятно.

#При монтаже новой электропроводки номинал защитного автомата подбирается под сечение провода. Автомат должен отключиться до того,как провод начнет нагреваться#

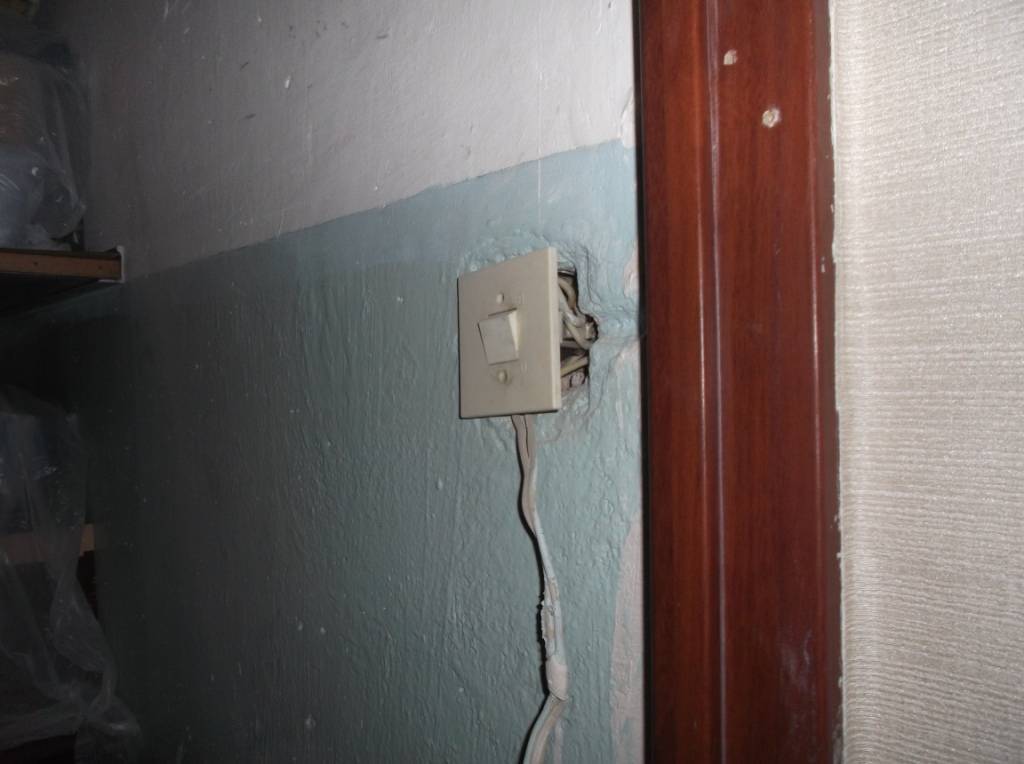

Освещение в кладовке — выключатель держится на честном слове.

Вот такая вот грустная история.

На этом и закончим, потому-что нет слов.

Как установить розетку самостоятельно?

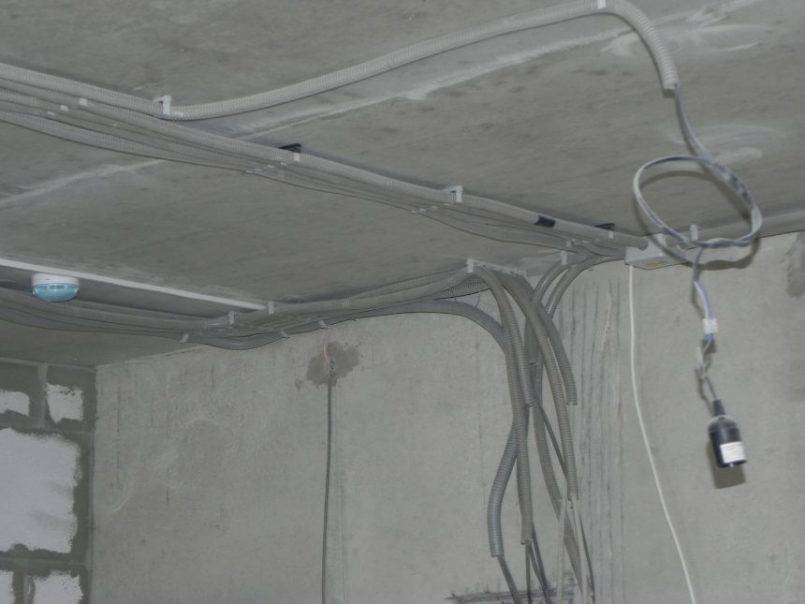

Монтаж новой проводки

Сразу стоит сказать, что не рекомендуется менять проводку частично. Если уж взялись ремонтировать заново, то делайте это везде. Единственный случай, когда допускается заменить только часть домашней электросети, если где-то произошёл обрыв провода и необходимо его устранить.

И теперь сам процесс монтажа новой разводки. Возможно, в какой-то из комнат путь пролегания провода от коробки до розеток и выключателей у вас останется прежним. Это хорошо, не нужно будет долбить новые штробы.

В случае, когда запланировали делать всё совсем по-другому, начинайте с отверстий под коммутационные аппараты и распределительные коробки, а уже между ними проделывайте штробы для укладки проводов.

Обратите внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, то напряжения в квартире не будет совсем. Для подключения электроинструмента применяйте времянку, которую можно кинуть от вводного щитка, либо договоритесь с соседями для запитки от них через переноску

Нарежьте необходимые куски проводников и гофрированной трубы. Затяните провода в гофру и расположите в проделанных штробах. Не забудьте оставить с двух сторон кончики для соединения. В проделанные отверстия установите подрозетники, затяните в них провода и теперь можно зафиксировать их с помощью алебастрового раствора.

Штробы можно не замазывать сплошным слоем алебастра, достаточно прихватывать через каждые пол метра.

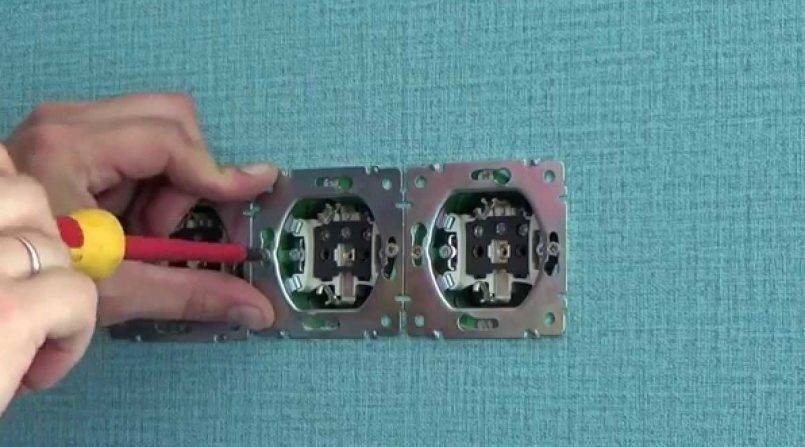

Подключите провода к розеткам и выключателям, установите коммутационные аппараты в подрозетнкии. Теперь произведите все нужные соединения в распределительных коробках.

Имейте в виду! Если вы захотите сделать освещение на балконе или лоджии, то тянуть туда целую ветвь не нужно, светильники подключаются через розетки соседних комнат.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти на видео:

Как заменить старую проводку мы вам объяснили, особенных сложностей здесь нет. Те, кто хоть раз занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать, и хотя бы консультироваться с профессионалами.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Опасность старых розеток и выключателей

Старые электроустановочные изделия: розетки и выключатели — не соответствуют современным стандартам электробезопасности. В старую розетку советского образца, просто невозможно вставить вилку без дополнительных усилий, а при попытке вставить с помощью удара — розетка обычно ломается.

Основные проблемы в старых проводках, чаще всего проявляются в проходных розетках. Проходными называются розетки, через которые электричество идет от источника (другой розетки) дальше, к следующей розетке или потребителю. Обычно, в месте подключения проводов в розетке, происходит разрыв. И чем хуже контакт, тем выше нагрузка на место соединения. При повышенных токах возможен перегрев и даже возгорание. Через одну розетку может идти вся нагрузка по квартире, и если розетка старая и постоянно эксплуатируется, высока вероятность ослабления контакта именно в ней.

В лучшем случае часть розеток в доме перестает работать, при неудачном же раскладе — они просто горят и плавятся. И самое печальное, что никакой автомат кроме УЗО, от этого не спасёт.

Тоже самое, но не в полной мере, касается и выключателей света. Конечно, нагрузка на выключатели значительно меньше чем на розетки, но и они также могут гореть как розетки на фото. Кстати выключатели на веревочке, это еще один признак того, что у вас старая проводка.

Выключатель на веревочке
Старые выключатели

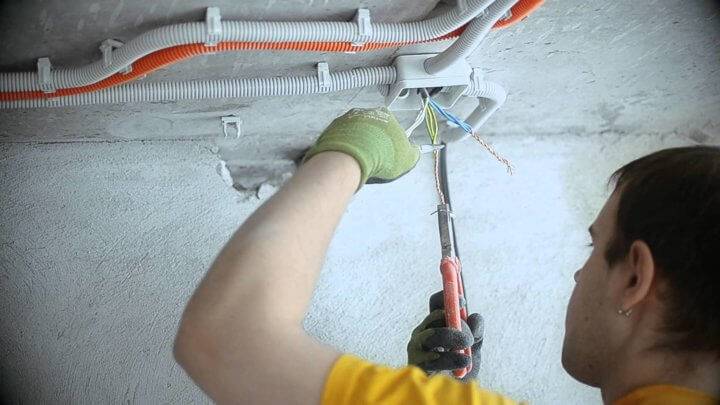

Монтажные работы

Теперь непосредственно о том, как заменить электрическую проводку в помещении. Сначала осуществляется демонтаж старой электропроводки. Процесс начинается с открытия старых распределительных коробок. Вводный провод убирается или изолируется. Остальные кабели удаляются. После удаления кабелей отверткой-индикатором обязательно проверяется отсутствие электричества.

В некоторых случаях приходится использовать металлоискатель. Иногда в панельном доме удаление старого кабеля можно осуществить путем его вытягивания из распределительной коробки. Но бывает так, что проводка уложена добросовестно и никак не обойтись без разрушения стены. В таком случае кабель обрезается и надежно изолируется без штробления стен.

Если кабель по размерам совпадает со старыми штробами, то его можно уложить в них. При прокладке новой линии производится штробление стен. Чтобы штробы были ровными в вертикальной или горизонтальной плоскости, пользуются уровнем и отбивочным шнуром. Канавки в стенах делаются перфоратором, косые срезы (при необходимости) — болгаркой.

Для создания отверстий под подрозетники перфоратор оснащается насадкой-коронкой. Данная насадка подходит только для кирпичной стены. При наличии армированной бетонной стены лучше воспользоваться зубилом, поскольку коронка перфоратора сломается при соприкосновении с арматурой.

После создания штроб:

кабель укладывается в гофрированные трубки;
трубки помещаются в штробы;
концы кабеля с запасом заводятся в подрозетники и распределительные коробки;
канавки и подрозетники заделываются алебастром;
вводный провод смазывается термопроводящей пастой и укладывается в электрический щит;
щит крепится к стене, а вводный провод соединяется с клеммой для заземления;
к щиту прокладываются провода от счетчика и кабель для заземления;
вся проводка соединяется и изолируется;
после крепления всей фурнитуры проводится оштукатуривание поверхности.

Правильное соединение проводов между собой осуществляется следующим образом. Концы кабеля зачищаются до 3-4 см. Оголенные концы скручиваются и укорачиваются в длину до 1 см.

После высыхания штукатурки монтируются декоративные планки выключателей и розеток, светильники и другие приборы.

С помощью индикатора-фазоуказателя каждая ветвь кабелей проверяется на наличие короткого замыкания. С этой целью подается электричество, и находятся фаза и ноль от счетчика. После этого кабель укладывается в соответствующие клеммники.

После соединения проводов система снова проверяется на наличие короткого замыкания. Если все нормально, то можно включать основной автомат для подачи электроэнергии в квартиру.

Особенности штробления

Как уже говорилось ранее, в несущих панелях штробление запрещено. Однако запрет относится только к горизонтальному штроблению, а вот проделывание штроб по вертикали вполне допустимо. Несмотря на возможность создания вертикальных штроб, слишком глубокие борозды создавать не стоит, так как это ослабит конструкцию. Максимально допустимая глубина штробы не должна превышать 10 миллиметров. В любом случае при создании штробы нельзя нарушить арматуру.

Фиксация проводки в штробах осуществляется алебастровой смесью или дюбелями-хомутами. Если используются дюбель-хомуты, понадобится высверливание отверстий под их установку. Штробы проделываются при помощи перфоратора или специализированного инструмента — штробореза. Последний более приспособлен для создания штроб, поскольку оснащается парой лазерных кругов и устройством отвода пыли.

Отверстия для подрозетников должны соответствовать следующим размерам: глубина — до 45 миллиметров, диаметр — от 75 миллиметров и выше. Конкретные размеры отверстия зависят от габаритов подрозетника.

Поэтапная замена электропроводки в квартире

Начинаем, как всегда, с самостоятельного проекта новой электропроводки. На плане квартиры наносим все будущие розетки квартиры, разбиваем проводки на группы, разделяем группы освещения и группы розеток (силовые группы). Приборы одной группы должны потреблять не более 2500Вт, мощности. Исключения составят группы электроплиты, бойлера и другим мощным потребителям (если они планируются).

Старая трассировка электропроводки

После плана, вам придется точно определить трассы старой электропроводки. Как это сделать, поможет статья: Как найти скрытую электропроводку. Найденные трассы, позволят провести новую электропроводку не повредив старую.

Общий принцип замены электропроводки, таков. Мы делаем новую электропроводку квартиры, не трогая старую. После готовности новой электропроводки делаем переключение со старой схемы на новую и только после этого демонтируем старую электропроводку.

Монтаж электропроводки по новой схеме

Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.

Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.

По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.

После полной проверки новой электропроводки,

Заизолируйте (если нужно) все соединения в коробках.
Коробки закройте.
Штрабы (борозды в стене) заделайте раствором.
Короба закройте.

Теперь можно переключить электроснабжение квартиры на новую схему. Для этого

Отключите вводной автомат:
Отсоедините питающий кабель старой электропроводки от вводного автомата;
Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.

Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

Используются алюминиевые провода.
Сечение жил рассчитано на нагрузку до 2 кВт.
Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Как осознать что в доме старая проводка?

В первую очередь, вам необходимо обратить внимание на электрический щиток. Обычно, это то место где установлен счетчик электроэнергии. Если в щите все еще стоят старые советские пробки, то у вас точно старая проводка! Здесь всё очевидно, проводка в доме гнилая, с алюминиевыми проводами (за редким исключением сталинских домов)

Второй, немаловажный признак старой электропроводки, — вас периодически бьет током в самых неожиданных местах

«Противопожарный» деревянный щиток, с плавящимися проводами
