Ретропроводка: что это такое и как использовать в интерьере

Содержание

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

  • Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
  • Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
  • Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
  • Установка розеток, источников света, выключателей и другого необходимого оборудования;
  • Монтаж и подсоединение заземления, а также устройства защитного отключения;

Ретропроводка: что это такое и как использовать в интерьере Без хорошего заземления не защитить дом от неприятностейИсточник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Ретропроводка: что это такое и как использовать в интерьере Короб распределения должен находиться в доступном местеИсточник karkasdomproekt.ru

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

  • Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
  • Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
  • Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

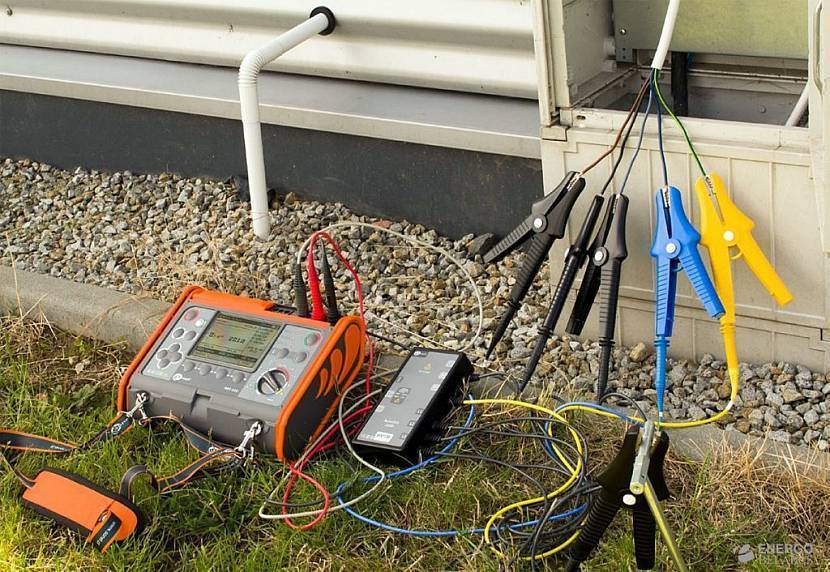

Ретропроводка: что это такое и как использовать в интерьере Проверка сопротивления изоляции проводки снизит вероятность возгоранияИсточник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

Рекомендации специалистов

На скрытых участках советуют применять кабель ВВГнг-лс. Его изоляция не распространяет горение (индекс «нг») и характеризуется пониженным дымовыделением («лс»).

Электросчетчик и вводный автомат рекомендуют разместить в шкафу вне дома так, чтобы инспектору энергосбыта не требовался доступ на территорию для снятия показаний и проверки схемы подключения. Оборудование крепят на т.н. трубостойке — специальной конструкции, которую можно изготовить своими руками.

Групповые выключатели, УЗО, реле напряжения и прочие аппараты защиты устанавливают в щите внутри дома. Это дорогостоящее оборудование, и в случае размещения его на трубостойке возникает риск хищения.

В местах прохода кабеля сквозь деревянную стену устанавливают стальную гильзу с толщиной стенки не менее 2 мм. Керамические пробки монтируют только на входе и выходе отверстия. Сверление выполняют перкой диаметром 20 мм.

При скрытой прокладке размер кабель-канала подбирают так, чтобы провод занимал в нем не больше 40% сечения.

Во избежание путаницы соединения жил производят в соответствии с цветовой маркировкой. Синюю используют в качестве нулевого проводника, желто-зеленую — как заземление. Красной, коричневой или черной подключают фазу.

В распределительном щите рекомендуют каждую линию снабдить обозначением того, какие потребители ею запитаны. Это упростит поиск неисправностей и реорганизацию проводки. Также желательно вычертить и разместить у шкафа или внутри схему домашней сети.

Советуют применять УЗО с номинальным током на ступень выше, чем у защищающего его автомата. При умеренных перегрузках выключатель размыкает цепь не сразу, а через несколько минут (до 60). Если номинал у аппаратов равный, через УЗО все это время будет течь чрезмерный ток, что приведет к его поломке.

Кабели для ретро проводки

Создание такой проводки имеет много нюансов. Первый заключается в том, что кабели, используемые для ее создания, не могут похвастаться большим сечением. Так, сечение может колебаться от 0,75 до 2,5 кв. миллиметров.

Это означает то, что такой провод можно использовать только в качестве отдельной ветви, которая будет отходить от распределительного щитка. О нюансах организации мы расскажем ниже.

Сами электропровода для этой проводки являются двух- или трехжильными. Каждая жила сделана из меди и состоит из большого количества проволок. Также каждая жила имеет двойную оболочку, которую изготавливают из ПВХ-пластиката. Конечно, ПВХ-оболочка каждой жилы имеет свой цвет. Этими цветами являются:

  1. Желто-зеленый.
  2. Коричневый.
  3. Голубой.

Стоит сказать, что такой провод выпускается только на одном российском предприятии, а также в Италии. В результате он стоит больших денег. Также дорого оцениваются и все другие фарфоровые элементы. По сути дела ретро проводка, которая может быть создана в деревянном доме с помощью своих рук, является дорогим удовольствием.

Преимущества и недостатки открытой проводки в ретро стиле

К плюсам данного типа электрической проводки можно отнести следующие:

Простота монтажа;

  • Ремонтная пригодность и доступность элементов сети;
  • Использование современных технологий при производстве материалов обеспечивает высокую надежность проводки;
  • Широкий ассортимент цветовых решений позволяет дизайн интерьера выполнить более полно и оригинально.

Минусы также есть, это:

  • Высокая стоимость материалов;
  • Ассортимент выпускаемых проводов (кабелей) не позволяет выполнить подключение электрических плит, варочных панелей и прочего оборудования, для подключения которых сечение проводников должно быть выше 2,5 мм2;
  • Визуальное уменьшение свободного пространства в помещении;
  • Сложность выполнения отделочных и ремонтных работ при последующей эксплуатации.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:

Популярные статьи  7 самых необычных дизайнерских трендов в интерьере 2021

Лидирует продукция итальянских компаний:

  • Bironi;ретро проводка Bironi
  • Fontini;ретро проводка Fontini
  • Villaris;ретро проводка Villaris
  • Aldo Bernardi;ретро проводка Aldo Bernardi
  • Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

  • ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
  • эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
  • полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

  • тумблерный — более надёжный и привычный в использовании;
  • поворотный — бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

  • диаметр 70-90 мм;
  • высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Монтажные работы пошаговая инструкция

Монтажные работы

Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.

Вход электрической линии в дом

Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности.  Кстати, это касается и воздушного подключения, и подземного.

Вход электрической линии в дом

Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.

Установка распределительного щитка

Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.

Установка распределительного щитка

В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.

Укладка кабеля

Укладка проводов через стены должна выполняться только через специальные гильзы.  Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.

Укладка кабеля

После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.

Для открытой проводки целесообразно использовать негорючий кабель.

Монтаж распределительных коробок

В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.

Монтаж распределительных коробок

Установка выключателей и розеток

При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.

Установка выключателей и розеток

Установка заземления (ЗУ)

В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.

Установка заземления в деревянном доме

ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.

Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.

Конструкцию, установленную в землю, окрашивать запрещается.

По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.

Особенности ретро проводки

Ретро проводка представляет собой открытый монтаж электрических кабелей внутри помещения. При этом жилы электрокабелей скручиваются и закрепляются на фарфоровых или пластиковых роликах. В конечном результате вся внутренняя электросеть является видимой и выступает не только способом передачи тока, но и отличным декоративным элементом.

Кроме этого владелец помещения получает безопасную электрическую сеть, поскольку провод не касается дерева. По сути дела между деревянной стеной и проводкой находится воздух.

Ретропроводка: что это такое и как использовать в интерьере

Использование роликов (изоляторов) позволяет не только устранить вероятность любого контакта электрокабеля с деревом, но и дает возможность устранить те проблемы, которые возникают при монтаже открытой проводки в лотках или с помощью скоб. Так, установка лотков имеет некоторые проблемы, поскольку их практически невозможно подогнать к неровным поверхностям деревянных стен (особенно, если стены сделаны из цилиндрического бруса). Иными словами лотки искажают внутренний дизайн. Что касается скоб, то они просто запрещены. Их использование приведет к появлению прямого контакта электропровода с деревом. Конечно, есть еще вариант использования гофротрубы, однако ее вид точно не сделает внутренний декор лучшим.

Популярные статьи  5 интерьерных приемов которые усложняют всем жизнь

Стоить сказать, что благодаря использованию изоляторов и скрученного провода ретро проводка в деревянном доме монтируется очень легко. Еще одна ее особенность заключается в том, что замена любого провода – это легкая процедура, ведь он не скрывается в трубах или за плитами гипсокартона.

Выше было упомянуто, что ретро проводка в деревянном доме может выступать отличным декоративным элементом. Стоит отметить, что для такой проводки используются электрокабели, которые сверху покрыты искусственным шелком. Он, конечно, не горит и может иметь разный цвет и узор.

Однако не только электропровода могут создавать красоту. Как мы знаем, ретро проводка состоит из:

  • изоляторов;
  • втулок;
  • розеток;
  • поворотных выключателей;
  • распределительных коробок;
  • блоков, в которых выключатель и розетка размещаются на одной основе.

Цвет и вид также могут быть разными, и они подбираются в зависимости от дизайнерской идеи. Здесь стоит сказать о том, что все эти элементы в отличие от элементов, с помощью которых создавалась проводка в 20-30-х годах прошлого века, сделаны таким образом, что учитывают все нормы пожарной безопасности.

При этом розетки характеризуются наличием заземляющего контакта. Как видите, каждый элемент ретро проводки, фото которой можно увидеть ниже, сделан таким образом, чтобы конечная проводка в деревянном доме отвечала всем требованиям ПУЭ.

Отдельного внимания заслуживает система освещения. Современные осветительные приборы, конечно, сильно отличаются от своих предшественников 50-100 летней давности, но вот стиль исполнения как раз является главным «гвоздем программы». Для большей стилизации можно брать лампы Эдисона или филаментные лампы, а также задействовать необычные плафоны, уникальные формы.

Как правильно подобрать конструкцию проводки

Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.

Ретропроводка: что это такое и как использовать в интерьере
Если стены дома деревянные, устанавливают накладные подрозетники

При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:

  • T-Plast;
  • «Идеал Комфорт»;
  • Arbiton.

Вам это будет интересно Описание клемм для проводов

Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.

Сила тока Сечение медного провода
16 A 2,5 мм²
25 A 4 мм²

Для подключения используют трехжильные провода:

  • на розеточные группы − 2,5 мм²;
  • на светильники — 1,5 мм²;
  • на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².

Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников

Ретропроводка: что это такое и как использовать в интерьере
Маркировка проводников

Марку провода выбирают, учитывая тип помещения, способ монтажа.

Помещение Способ прокладки Характеристики кабеля, провода
Влажное на ролики одножильные незащищенные провода
Сухое на ролики скрученные двухжильные провода
Всех видов короба с открываемыми крышками защищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке

В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:

  • ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
  • NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.

Ретропроводка: что это такое и как использовать в интерьере
Труба гофрированная ПВХ с протяжкой В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).

Диаметр трубы Линия
16 мм освещение
20 мм силовые розетки
25 мм на щиток от распределительной коробки, между распредкоробками

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

  • Стильный дизайн;
  • Оптимальное решение для деревянных домов;
  • Визуальный контроль всей системы электрического снабжения помещения;
  • Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
  • Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

  • Повышенная стоимость;
  • Ограничение в условиях применения;
  • Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Популярные статьи  Как использовать гибкий камень в современном дизайне интерьера?

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Как выбрать элементы сети для зданий из древесины

ПУЭ предусматривает размещение проводов на расстоянии не менее 1 см от внутренних поверхностей помещения. Сеть не должна плотно соприкасаться с потолком и стенами, которые выполнены из древесины. В таких жилищах возможен исключительно открытый тип расположения кабелей.

Для проводки в стиле ретро часто применяют двойную изоляцию. Она состоит из двух слоев – поливинилхлоридного и хлопчатобумажного или шелкового. Первый предусматривает защиту кабеля от внешних воздействий, а второй усиливает конструкцию благодаря специальному огнеустойчивому покрытию.

Сечение проводов подбирают исходя из требуемой мощности для освещения. Обычно для домашнего использования достаточно кабеля с сечением 1,5 мм, но иногда применяют многожильный медный провод с сечением 2,5 мм. Чтобы рассчитать подходящий показатель, необходимо учесть суммарную мощность всех электрических приборов в доме.

Количество материалов

Для максимально точного вычисления метража проводов и количества штучных материалов лучше использовать лазерный уровень. С его помощью определяют самые оптимальные пути прокладки кабелей. Необходимое количество изоляторов вычисляют, исходя из желаемого шага монтажа. Например, для прокладки 10 м провода, понадобиться порядка двадцати изоляторов.

Плюсы и минусы внешней проводки

Ретропроводка: что это такое и как использовать в интерьере

Естественно, внешняя электропроводка имеет как положительные, так и отрицательные стороны. Рассмотрим их подробнее.

Плюсы:

  1. Эстетичность. В сочетании с деревянными стенами дома ретро-проводка выглядит очень стильно и отлично впишется в любой интерьер. Также можно выбрать абсолютно любую расцветку, которая будет гармонировать с вашей мебелью.
  2. Надежные материалы. Несмотря на то что открытая электропроводка выглядит практически так же, как в былые времена, она изготавливается из других материалов. Такая проводка только выглядит по-старому, на деле используются провода в декоративной оплетке.
  3. Простой монтаж. Такую электропроводку монтировать намного проще, чем закрытую, за счет этого усилий вы затратите намного меньше.
  4. Открытая электропроводка упрощает ремонт проводов в случае выявления неполадок.

Минусы:

  1. Высокая стоимость. Хотя такая деталь выглядит очень стильно, вам придется потратить на нее немало средств. Так что если вы ищете бюджетный вариант, лучше подберите что-нибудь другое.
  2. Не подходит для маленьких домов. Ретро-проводка – идеальный вариант для просторного дома. А вот в маленьком домике она будет занимать слишком много места, и вам, скорее всего, будет очень неудобно располагать мебель.
  3. Неудобно проводить ремонт. В том случае, если предполагается внутренняя отделка, наружная электропроводка может стать настоящим препятствием.
  4. Маленькая мощность. Слишком мощные приборы подключить не получится, потому что такая электропроводка не выдержит высоких нагрузок тока. Скорее всего, вам придется вместе с открытой проводкой монтировать также и внутреннюю.

Правильная и простая инсталляция

Провод надежно прикреплен к изоляторам. Каждый изолятор крепится одним-единственным саморезом. А вывинтить саморезы, расположенные по ходу провода, — это простая работа, которая не создает много пыли и мусора, в отличие от операций со скрытой электропроводкой. Фактически все выключатели вместе с проводами можно снять со стены или потолка, аккуратно сложить в коробку, а после завершения малярных или иных работ обратно установить на стену. Если ретро-проводка переделывается или монтируется своими руками впервые, рекомендуем соблюсти следующую технологию.

Сделать эскиз расположения розеток, выключателей светильников и соединяющих проводов с учетом монтажных коробок. Открытая электросеть проектируется так, чтобы расположение ее элементов учитывало возможный внешний фактор воздействия. В результате проводка на роликах может получить механическое повреждение. Ее легко можно зацепить и повредить, например, перенося какие-либо крупногабаритные предметы. По этой причине в домах-срубах надо располагать провода во впадинах двух прилегающих бревен.

Ретропроводка: что это такое и как использовать в интерьере
Расположение электропроводки в срубеРетропроводка: что это такое и как использовать в интерьере
Монтажная коробка для открытой проводки

  • Перенести на стены или потолок места установки элементов, которые соединяет открытая декоративная проводка.
  • Уточнить правильность их положения относительно вертикальности и горизонтальности проводов, которые будут соединять эти элементы. Для этого можно использовать уровень, но удобнее применить современные лазерные приборы, создающие на стене или потолке светящуюся линию, по которой впоследствии будет проложена проводка в стиле ретро. Это наглядно и точно.

Ретропроводка: что это такое и как использовать в интерьере
Лазерный уровень в действии

По светящейся линии на поверхности наносится разметка карандашом. Затем используя линейку надо нанести с шагом примерно в полметра отметки, по которым будут установлены изоляторы. Если ретро-проводка в интерьере инсталлируется не на деревянную стену, потребуется сверление отверстий и подготовка их под саморезы заполнением пластиковой или деревянной пробкой. Когда делается монтаж ретро-проводки, розетки и выключатели располагают на расстоянии 5–7 сантиметров от ближайшего изолятора.

Ретропроводка: что это такое и как использовать в интерьере
Часть помещения с кирпичными стенами и дизайном под старину

  • После нанесения на поверхность всех необходимых линий первым делом по эскизу крепятся изоляторы и накладная электрическая фурнитура.
  • Следующим этапом к изоляторам крепится проводка. Ретро-проводка в деревянном доме не должна провисать и быть ближе 10 мм к деревянным поверхностям.
  • Красивая тканая изоляция, которой отличается электропроводка ретро, является причиной ее существенного удорожания. Поскольку провода на изоляторах являются частью дизайна, не имеет смысла прокладывать их там, где они скрыты от глаз. В этих местах лучше воспользоваться трубами или гофрой. Такой подход позволит уменьшить расходы, связанные с дорогими проводами.

Что такое проводка ретро

Ретропроводка: что это такое и как использовать в интерьереРетро-проводка должна соответствовать требованиям ПУЭ

В прошлом веке проводку монтировали из двух одножильных проводов, скрученных между собой в виде спирали. Линии закрепляли наружным способом на изоляторах-роликах.

Современный провод покрывают самозатухающей оплеткой из синтетических материалов, в обязательном порядке используют при монтаже распаечные коробки, фарфоровые аксессуары. Провода стоят довольно дорого, и в отдельных случаях приобретают обычный кабель и затем самостоятельно сплетают его. Однако рекомендуется покупать специальные 2-х или 3-х жильные медные провода, уже сплетенные нужным образом. Они покрыты оплеткой ПВХ, а внешний слой сделан из технического шелка или хлопка, пропитанного антипиренами. Материал может быть стильного яркого цвета. Кроме ретро провода, необходимо докупить комплектующие:

  • розетки – с заземлением или без него;
  • ретро выключатели – одно-, двухпозиционные;
  • термоусадочные трубки – для изоляции соединений;
  • ролики – из негорючих материалов для фиксации провода;
  • распаечные коробки – обычно круглые и небольшого размера: диаметром от 70 до 90 мм, высотой 35-55 мм.

Ретро проводка будет отлично смотреться в интерьерах в стиле прованс, кантри, модерн, лофт, винтаж.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
