Подключение УЗО: как это сделать, не совершая ошибок

Содержание

Подбор устройства для квартиры и дачи

Сама постановка вопроса может показаться некорректной. Но это только на поверхностный взгляд. Потому что, зная, как подключить УЗО в квартире, можно что-то пере- или недорассчитать при установке его на даче. Ведь сами электросети на этих объектах достаточно разные как по нагрузке, так и по исполнению. Поэтому при подборе устройства четко нужно знать, сколько потребителей тока устанавливаемый прибор должен защищать и какого качества существующая электропроводка. Вследствие чего методика того, как подключить УЗО на даче, будет несколько отличаться от его «квартирной» схемы. Впрочем, только выбором количества устройств и их класса.

Если в квартире имеется – назовем их так – несколько групп потребителей, и квадратура ее достаточна велика, а проводка выполнена качественно и не так давно, то ставить одно УЗО будет правильным в том случае, когда нет места в распределительном щитке. Потому что оно – в случае срабатывания – будет обесточивать всю квартиру полностью. Схема подключения УЗО в квартире будет несколько иной, нежели при установке устройства на даче.

Желательно иметь УЗО на каждой группе. Это будет оптимальным вариантом. На группу, включающую технику «ванна-кухня», нужно будет устройство, рассчитанное на срабатывание при токе утечки в 10 мА, для остальных подойдет и 30 мА прибор. И по классу прибора желательно установить УЗО типа А. Но, зная современные квартиры, можно сразу сказать, что для большинства из них подойдет устройства класса АС, которое и без того может создать массу проблем – старая электропроводка, влажная среда будут заставлять постоянно бегать его включать. Выходом из этой ситуации можно считать установку УЗО на каждой розетке. Это обеспечит защиту любого бытового прибора, включаемого в нее, и его немедленного отключения в случае проблем, а не обесточивание всей квартиры.

Как подключить УЗО на даче? На даче же немного иная ситуация. Меньше бытовой техники – возможно, наоборот, но это встречается нечасто — «легче» проводка, и поэтому здесь можно ставить приборы класса АС на 30 мА. Но также обязательно в тандеме с автоматическим выключателем.

Особенности установки отдельных дифавтоматов

Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.

Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.

Подключение дифференциального автомата в электросхеме без заземления

Годами ранее при возведении любых объектов было обязательным наличие контура заземления. К нему подводили каждый распределительный щиток многоквартирного дома. Теперь при строительстве жилых и нежилых помещений не всегда предусматривают наличие контура заземления.

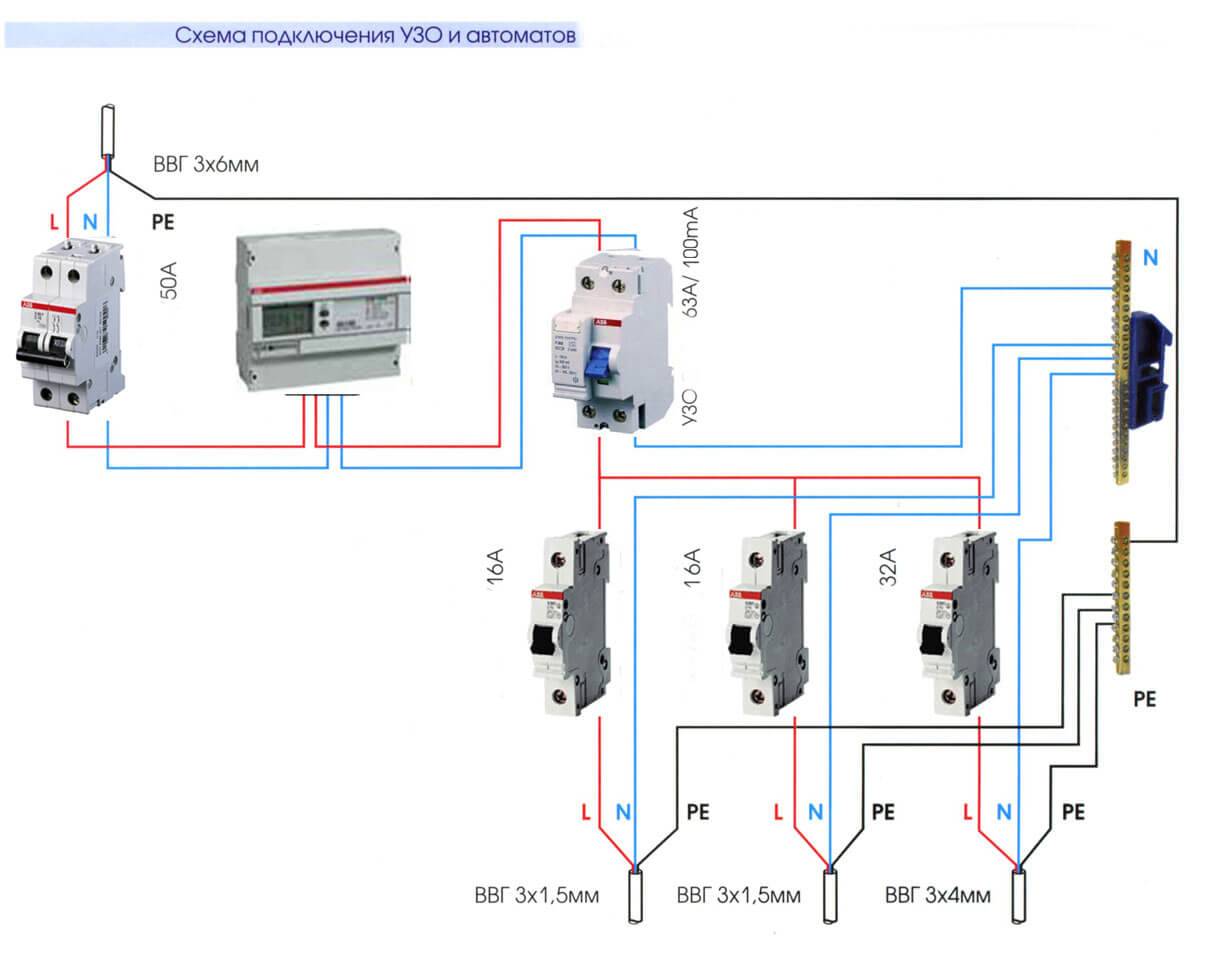

Как подключить УЗО и автоматы?

Вообще в монтаже подобной автоматики существует 4 варианта подключения:

  • схема подключения УЗО в однофазной сети;
  • схема подключения трехфазного УЗО с занулением;
  • подключение УЗО и автомата;
  • схема без нейтрали и он же к однофазной двухпроводной сети.

Сейчас попробуем понять эти 4 подключения, разобравшись с ними пошагово.

  1. Самый распространенный и простой вариант подключения. Основная задача, посмотрев технический паспорт или схему на самом устройстве, — определить контакты входа-выхода фазы и нуля. Обычно они отмечены так: 1, 2 — входной и выходной фазы соответственно, N — ноль. Нужно помнить, что направление фазного и нулевого провода должны быть одинаковы. Между прибором и электросчетчиком необходим автомат — он избавит от перерасхода кВт/ч. Кстати, неправильная полярность подключения моментально выведет прибор из строя.
  2. Четырехполюсное УЗО к сети с тремя фазами и нейтралью. Способ подключения практически не отличается от предыдущего, с той лишь разницей, что нулевая клемма может находиться с другой стороны. Глядя на схему монтажа, производятся те же действия, соблюдая цветовую маркировку проводов.
  3. Трехфазное УЗО без выхода нулевого провода. Подобное подключение часто осуществляется при необходимости защитить от замыкания обмоток двигателя. Ввод напряжения производится по той же схеме, как и в предыдущем случае. На выходе фазные провода идут на двигатель, нулевой не выводится. Потребитель необходимо заземлить.
  4. Нерационально и нецелесообразно, но иногда другого выхода нет. Однофазная линия подключается на четырехполюсный прибор согласно схеме, из которой удалены 2 фазы. Причем фазный провод должен идти именно по ближайшим с нулем клеммам.

Попробуем разобрать самые распространенные способы правильного подключения более детально.

Двухполюсное УЗО к однофазной сети

Многоуровневая защита на двухполюсниках УЗО в двухпроводной сети, как уже говорилось, — довольно несложный вариант, в котором принципиальных отличий нет, будет ли это подключение УЗО с заземлением, либо же подобного в помещениях не предусмотрено, и будет производиться подключение УЗО без заземления. Основная задача мастера — не только все правильно смонтировать в силовом щите, но и грамотно развести проводку в помещениях, не допуская заземления нейтрали

Если устанавливается несколько защитных устройств, то очень важно следить за тем, чтобы между нулевыми и фазными жилами, идущими от одного устройства, не было контакта с жилами другого. В противном случае будут происходить периодические отключения без всяких видимых причин

Схема подключения УЗО в квартире не предусматривает его установку перед прибором учета электроэнергии. Конечно, никакими неполадками это не грозит, и оно будет вполне исправно работать, но первая же проверка контролирующей учет электроэнергии организации плавно перетечет в приличный штраф. Дело в том, что тут возникает возможность несанкционированного подключения и кражи электроэнергии, а потому рисковать так не стоит. То же касается и подключения параллельно счетчику. УЗО идет всегда после счетчика с возможным включением между ними автомата (что желательно).

Чтобы проверить, как работает УЗО, необходимо включить автоматические отсекатели (ОЗУ) и нажать кнопку «Тест». Если все хорошо, защита должна сработать.

И еще один вариант подключения, который наиболее распространен.

Четырехполюсное УЗО на три фазы и нейтраль

Подключение УЗО: как это сделать, не совершая ошибок
Схема подключения четырехполюсника Подключение трехфазного УЗО чаще всего используется в частных домах. Причина понятна — ведь бывает необходимо подключение различных станков, насосов и т.п. В таком случае имеет смысл установки устройства защитного отключения непосредственно после электросчетчика, а уже от него — дальнейшей разводки по двухполюсникам на линии в 220 В.

Вообще четырехполюсники обычно рассчитываются на большие перегрузки, и от поражения электрическим током подобная защита не спасет, ведь его основная задача — это защита оборудования. Именно потому однофазные линии, отходящие от него, необходимо защитить отдельно.

При монтаже важно соблюдение цветовой маркировки проводников — это поможет не скоммутировать на одного потребителя фазу от одного защитного устройства, а ноль от другого. Также необходимо следить за отсутствием заземления нейтрали

Также необходимо следить за отсутствием заземления нейтрали.

Как работает УЗО

УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:

  1. Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
  2. Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.
Популярные статьи  Как сшить занавески с ламбрекенами своими руками: выкройки и раскрой

Подключение УЗО: как это сделать, не совершая ошибок

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.

УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.

Подключение УЗО: как это сделать, не совершая ошибок

Что надо знать для определения неисправностей

Образно работу устройства защитного отключения можно сравнить с бассейном, в который по одной трубе поступает вода, а с другой она уходит. На обеих трубах стоят счетчики и работа УЗО заключается в том, чтобы следить за равным количеством поступающей и утекающей воды. С электрическим током все происходит примерно так же. Каждая электроцепь по определению является замкнутой – ток в нее «поступает» через фазу, проходит по всем звеньям цепи и «утекает» через ноль. Утечка тока, после которой УЗО отключится, может возникнуть, если какая-либо часть цепи окажется дополнительно соединена с добавочной нагрузкой или емкостью, которыми является «земля» или тело человека.

Подключение УЗО: как это сделать, не совершая ошибок

Понятно, что устройство защитного отключения должно быть настроено, чтобы реагировать только на определенную разницу между количеством входящей и утекающей «воды», ведь «счетчики» не могут «крутиться» абсолютно синхронно.

Соответственно, для правильного функционирования прибора должно быть выполнено его грамотное подключение. Если по каким-либо причинам «трубы» подвести неправильно, то «вода» может напрямую перетекать между ними и УЗО не будет функционировать, либо течение «найдет» себе другой путь и УЗО станет срабатывать постоянно, так как одна из труб окажется незадействованной.

Принцип подключения УЗО на видео:

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда

Поэтому важно своевременно позаботиться о безопасности

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Подключение УЗО: как это сделать, не совершая ошибокПримерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры

Следует отметить, что существуют разновидности УЗО, исходя из которых в каждом конкретном случае организуется определенная защитная схема:

  • гарантирующая безопасность прикосновения;
  • упреждающая технические повреждения;
  • противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Подключение УЗО: как это сделать, не совершая ошибокВнешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

  • Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
  • Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
  • Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
  • После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
  • При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
  • При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

  • специальной кнопкой на корпусе выключателя;
  • гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
  • имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
  • с помощью постоянного магнита;
  • с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

  • Как проверить УЗО на срабатывание
  • Причины срабатывания дифференциального автомата
  • Причины поражения электрическим током

Необходимость заземления УЗО

Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.

По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.

Популярные статьи  Как использовать зеркальную плитку в ванной? [стильные советы]

Подключение УЗО: как это сделать, не совершая ошибокКлассическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ

Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.

Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.

Подключение УЗО: как это сделать, не совершая ошибокОптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек

Собственно, если обследовать внимательно сам прибор УЗО, на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».

Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

  • специальной кнопкой на корпусе выключателя;
  • гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
  • имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
  • с помощью постоянного магнита;
  • с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

  • Как проверить УЗО на срабатывание
  • Причины срабатывания дифференциального автомата
  • Причины поражения электрическим током

Что такое ток утечки, и чем он опасен

Эта статья предназначена не для электриков, а для обычных домашних мастеров. Поэтому не станем углубляться в теорию и перегружать информацию профессиональными терминами. Просто постараемся рассказать в общих словах, что такое утечка тока, и чем она опасна.

Итак, в идеальной электрической сети утечки тока быть не должно. То есть пока цепь нагрузки разомкнута – тока нет в принципе, при подключении того или иного прибора – весь ток штатно расходуется именно на нем.

Упрощенно показана «идеальная» электрическая цепь с подключённой нагрузкой – утечек нет, если поставить амперметры в разрывы красной и синей линии – показания будут в точности одинаковыми.

1 – точки подключения участка цепи к общей домашней электросети.

2 – условно обозначена нагрузка, какой-то силовой, бытовой или осветительный прибор.

3 – корпус прибора, на котором  не должно быть потенциала.

 А теперь сразу скажем: таких идеальных электросетей — попросту не существует. Во всяком случае, на нашем, бытовом уровне. Утечки тока, хотя и очень незначительные, присутствуют практически всегда, даже если нет никаких неисправностей в проводке и нагрузке.

Неправильные, выполненные с нарушениями монтажные скрутки проводов, обветшалая проводка в стенах – все это предпосылки для  появления токов утечки.

С фазного провода, кстати, утечка может пойти не в нулевой, а в прилегающую поверхность, в касающийся объект или даже в стену, в которой вмурована проводка. Ток при этом всегда будет выбирать преимущественный путь с наименьшим сопротивлением.

На самой нагрузке тоже немало уязвимых мест для утечки – нарушение изоляции, повреждения или пробой элементов схемы, межвитковые замыкания, коррозия деталей и проводов и многое другое. В итоге фаза сети или какой-то другой серьезный потенциал может оказаться на корпусе устройства, что чрезвычайно опасно.

Пробой в электрической машине – на корпус попадает потенциал, способный вызвать ток утечки.

На схеме под №4 показан условно этот пробой с фазы на массу (корпус). Он может быть не прямым (коротким), а проходить через какие-то участки и элементы электрической схемы, то есть иметь определённое сопротивление. От этого будет зависеть величина напряжения между корпусом и условной «землей».

К чему может привести такой электрический потенциал на корпусе?

Если прибор не имеет подключения к контуру заземления (например, в квартире или доме такой контур полностью отсутствует), то касание корпуса кем-либо из жильцов  заканчивается от просто неприятных мгновений, когда, как говорят, «дернуло», до весьма опасных для здоровья и даже жизни ситуаций.

Дотронувшийся до прибора с пробоем на корпус человек может замкнуть цепь и «открыть дорогу» току утечки. Последствия бывают различными, вплоть до самых плохих.

Все зависит от особенностей обстановки и ряда факторов – уровень создавшегося напряжения, сопротивление тела конкретного человека, во что он был одет и обут, состояние пола, влажность, не касался ли пострадавший других заземленных предметов, и т.п.

Очевидно, что необходимо какое-то устройство, реагирующее на появление опасного для здоровья человека тока утечки отключением от электросети. Это выключение должно происходить быстро, не допуская необратимых последствий, и до достижения силой тока критично опасных значений.

По сути, цепь замкнута, и при появлении соответствующих предпосылок утечка возникает – ток «стекает на землю».

Если устройство подключено к заземляющему контуру, то ток утечки пойдет именно этим путем наименьшего сопротивления

Понятно, что при такой схеме поражение электрическим током прикоснувшегося человека становится маловероятным. Значит, иная защита от токов утечки и не требуется?

Ничего подобного — защита все равно нужна, по нескольким причинам. Не забываем, что постоянная утечка тока — это и работа счетчика энергии, то есть совершенно ненужные затраты. Но это – отнюдь не главное.

Популярные статьи  Советская мебель может быть стильной [10 крутых идей]

Стало быть, необходим прибор, отключающий локальную электрическую сеть (или ее отдельный участок) от подающей линии, если ток утечки достигнет значений, чреватых перегревом проводки и опасностью возгорания.

Со всеми этими задачами справляется устройство защитного отключения, или, сокращенно – УЗО. Правда, в зависимости от предназначения и места установки, УЗО будет обладать различными параметрами.

3 коварные ошибки, которые допускают монтажники

На самом деле подключение защитного устройства для электрической сети дома или квартиры не всегда проходит безошибочно, поэтому в этом месте целесообразно указать на три причины, которые могут привести к опасности.

Подключение УЗО: как это сделать, не совершая ошибок

Пример схемы квартирного группового щита

  • При неправильной установке, может произойти сплетение нескольких проводников, которые выходят из одного устройства и образуют цельный узел. В такой ситуации, часто срабатывают отключения от сети определенных приборов или всей квартиры, что мешает проверить точность монтажа и его правильность. Однако, избежать ошибки необъяснимого отключения электричества от сети, можно вставить в розетку, от которой работает защитный аппарат любое бытовое устройство, если его функциональность правильная, значит схема собрана безошибочно.
  • к нейтральному выходу устройства защитного отключения, или же к системе самодельного заземления. Эта ошибка кардинально влияет на безопасность в электрической сети, возможны поражения электрическим током и возникновения пожароопасной ситуации. Если наблюдается подключение заземлений неподалеку от водопроводов, здесь возникает опасность поражения током соседей и самого хозяина, совершившего некорректное подключение.
  • Соединяют нейтраль и заземление, это в свою очередь также говорит об опасности. В этом случае сохраняется риск сгорания электрических бытовых приборов по той причине, что защитное устройство не будет функционировать либо будет выполнять неправильные действия по отношению к установкам, использующимся в быту.

При включении скважины

При использовании скважинного насоса бывают ситуации, когда в момент его включения автомат в щитке выбивает или отключается с определенной выдержкой времени. При этом насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

  1. Перегорели обмотки в движке насоса. Не секрет, что качество изделия зависит от цены. Бюджетные модели долго не служат и выходят из строя через 1-2 года эксплуатации (иногда меньше). Некоторые устройства быстро сгорают из-за повреждения автоматики, к примеру, из-за клина реле, контролирующего давление. В случае повреждения оно не может отключить насос, который работает без остановки и в итоге перегорает.
  2. Поврежден подводящий кабель, по которому к скважине подается напряжение. К примеру, провод может перетереться, из-за чего возникает КЗ. При этом сам насос исправен и после замены кабеля продолжает выполнять возложенные на него задачи. Известны случаи, когда кабель и вовсе оказался бракованным.
  3. Вода попала в колодку, где соединяются провода (находится на корпусе скважины). Как правило, проблема происходит в весеннюю пору при таянии снегов.

При выбивании автомата в момент включения скважины нельзя торопиться с заменой устройства. Возможно, причина кроется в чем-то другом.

УЗО схема подключения

Так как их существует много, то приведу всего несколько общих электросхем, которые могут позволить разобраться с подключением УЗО в любой ситуации.

Схема с общим УЗО на входе в однофазной сети .

В этой схеме применяется одно УЗО, которое ставится на входе после 2-хполюсного автоматического выключателя, но перед отходящими автоматами. В этом случае устройство защищает одновременно от утечек тока все отходящие линии. Недостатком выбора такой схемы является сложность в определении линии, где произошла неисправность (утечка тока).

Например, в какой-то момент попала фаза на металлический корпус электроприбора, включенного в какую-то розетку и сразу сработало УЗО (если есть в доме заземление). Обесточилась вся квартира. Что это за электроприбор, в какой розетке произошла авария сразу непонятно. Приходится долго искать место неисправности. Плюсами такой схемы является возможность применения небольшого щитка и ее дешевизна, так как нужно купить только одно защитное устройство.

Данная схема аналогична предыдущей, но уже с использованием прибора учета электроэнергии.

Схема в однофазной сети с общим УЗО на входе и с групповыми УЗО на отходящих линиях .

В данном варианте схемы помимо входного устройства защитного отключения подключены УЗО на каждой отходящей линии. Тут только необходимо соблюсти селективность, чтобы во время утечки тока не отключались одновременно групповое и общее УЗО. Как подобрать селективное УЗО читайте в статье: как выбрать УЗО. Плюсами данной схемы является, то что при возникновении неисправности отключится только аварийная линия. Остальная часть квартиры будет работать в штатном режиме. Минусами такого варианта являются дороговизна (УЗО недешевая игрушка) и необходимость установки большого распределительного щита. в котором можно это все разместить.

Схема подключения УЗО на отходящих линиях в однофазной сети .

Данный вариант практически аналогичный предыдущему. Отличием является отсутствие общего входного УЗО. Многие считают, что покупка общего УЗО это пустая трата денег, так как каждая линия уже защищена от утечек тока групповым защитным устройством. Тут только принимать решение вам в дополнительных тратах. Кто-то скажет а вдруг групповое УЗО выйдет из строя и тогда вся линия будет не защищена. Конечно может быть и такое. Если так рассуждать, то можно предположить, что может отказать и некачественный автоматический выключатель. Тут не перестрахуешься. Если вы решили поставить только групповые УЗО на отходящие линии, то уже будет очень хорошо. Многие просто экономят и их вообще не ставят.

Схема подключения УЗО в трехфазной сети .

Если вы живете в частном доме, то может ваш дом питаться от трехфазной сети. Ниже представлена схема подключения четырехполюсного УЗО в сети 380В. Также на каждой отходящей линии я нарисовал групповые УЗО. Хотя имеет право на жизнь и схема без них. Все фазы, нули и землю я подписал. Думаю все понятно.

Схема подключения УЗО в трехфазной сети с прибором учета электроэнергии.

Данный вариант практически аналогичен предыдущему, только тут используется еще и счетчик электрической энергии.

— Милый, ну что ты все молчишь и молчишь? Расскажи, о чем думаешь. — Понимаешь, дорогая. Вот если обмотать Землю и Луну медной проволокой в несколько слоев, то получился бы неплохой генератор переменного тока. — Опять ты куришь всякую дрянь. Не переменного, а постоянного.

Принцип работы устройства защитного отключения

УЗО предназначено для автоматического разъединения электроцепи, если показатели дифференциального тока на защищаемом участке превышают допустимые значения.

Несложен и принцип действия прибора. Фазу и ноль подключают к выводам, и устройство сравнивает проводники по силе тока.

Подключение УЗО: как это сделать, не совершая ошибокПрибор определяет утечку тока и реагирует на нее. Из-за особенностей назначения и функционирования его еще называют выключателем дифференциального тока (ВДТ)

Теоретически разницы быть не должно, но на практике погрешности есть. Если эта разница превышает допустимые значения, срабатывает механизм автоматического отключения.

Чтобы не было ложных срабатываний, важно изначально правильно подобрать прибор. Причины, по которым выбивает УЗО, могут быть самыми разными – от реальной утечки до ложного срабатывания

Качественный и правильно подключенный прибор работает без сбоев. Поэтому, как только он отключается, следует немедленно провести диагностику и устранить источник проблемы

Причины, по которым выбивает УЗО, могут быть самыми разными – от реальной утечки до ложного срабатывания. Качественный и правильно подключенный прибор работает без сбоев. Поэтому, как только он отключается, следует немедленно провести диагностику и устранить источник проблемы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
