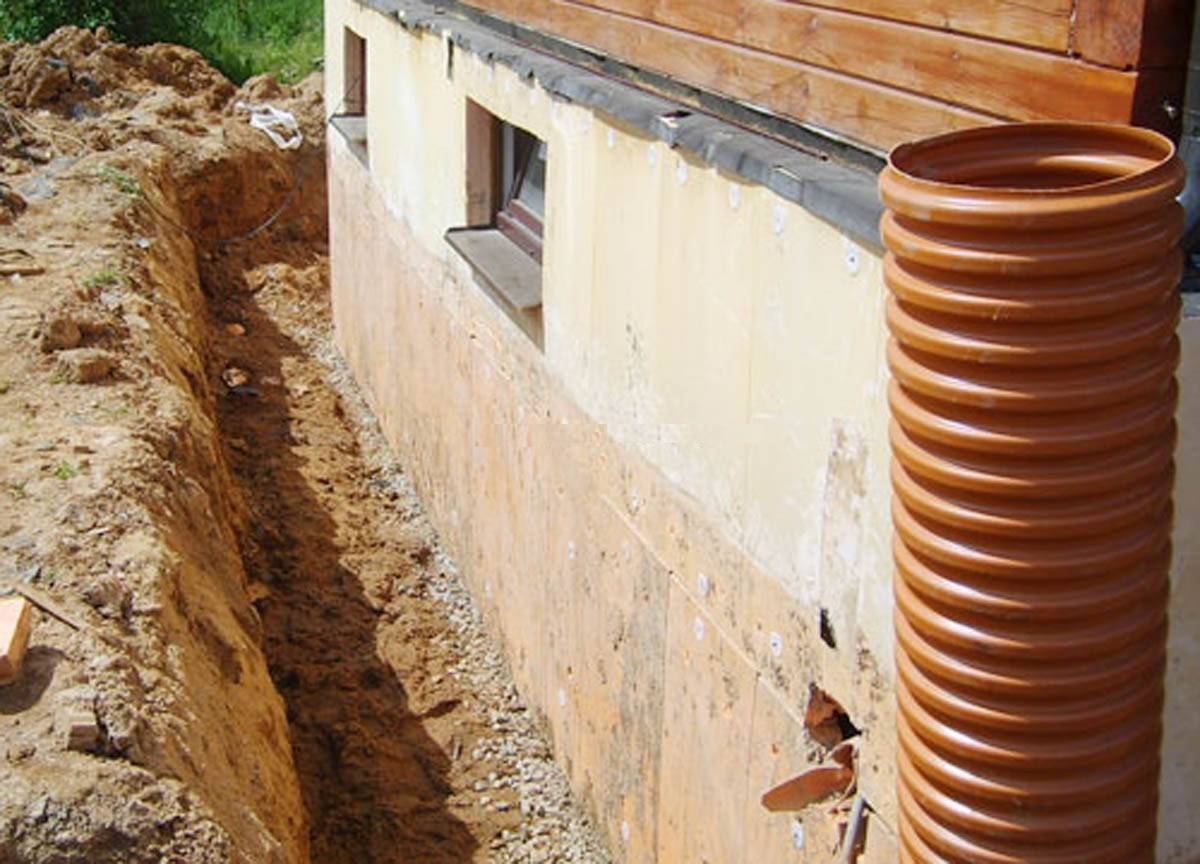

Пристенный дренаж

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Такая водозащита применяется в том случае, если в доме есть подвальное помещение и цокольный этаж.

Причем проводить ее стоит до того момента, как будет произведена обратная засыпка вокруг фундамента дома. Такая мера позволит избежать дополнительных финансовых затрат на землеройный работы.

Состоит пристенная система из ревизионных и коллекторной емкостей, а также дрен. Последние укладывают вокруг здания на глубине минимум 0,3-0,5 м от уровня пола, но при этом не глубже нижней кромки фундамента

Наклон в этом случае также важно соблюдать

Для надежности вокруг фундамента рекомендуется создать влагозащитный полуметровый экран из максимально утрамбованной глины, либо основание дома закрывают геотекстилем.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

В некоторых случаях для отвода только атмосферной влаги достаточно применения лишь открытого типа пристенного дренажа, представляющего собой совокупность лотков, расположенных кольцом вблизи дома.

Сверху желоба закрываются решетками.

Изготовление закрытого дренажа

Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:

  • разработать схему системы водоотвода;
  • подготовить все необходимые материалы и инструменты;
  • выполнить укладку системы по рекомендованной технологии.

Разработка схемы

Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:

  • расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
  • до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
  • глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
  • минимальная ширина траншей – 0,35 м;
  • расстояние между соседними траншеями должно составлять не менее 10 м;
  • не рекомендуется укладывать трубы в местах проезда машин и иной техники;
  • в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Схема дренажной системы

По схеме определяются количество труб, смотровых колодцев и иных элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Виды дренажных труб и область их применения

  • фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
  • смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
  • сборный или дренажный колодец из пластика или бетонных колец;
  • геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
  • песок;
  • гравий мелкой фракции.

Для выполнения работы потребуются:

  • труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
  • дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
  • инструменты для разметки: рулетка, деревянные колышки;
  • строительный уровень;
  • лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
  • инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

  1. разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
  2. выкапывание траншей и ям для расположения колодцев;

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Подготовка траншей для труб и колодцев

При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.

  1. установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.

Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Установка дренажного колодца для сбора и утилизации стоков

  1. установка смотровых колодцев;

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Установка колодца для контроля за состоянием системы

  1. закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
  2. укладка защитного материала (геотекстиля);
  3. засыпка подготовленных траншей на 25 – 30 см слоем гравия;

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Подготовка траншей для укладки труб

  1. сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Прокладка дренажного трубопровода

  1. защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
  2. обратная засыпка и утрамбовка грунта;
  3. декорирование (при необходимости).

Подробнее о прокладке глубинного дренажа смотрите на видео.

Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.

Как сделать дренаж своими руками

Рассмотрим, как осуществить монтаж разных типов осушительных систем с пошаговыми инструкциями.

Для глубинного дренажа Вам понадобится вычислить самое низкое место на Вашем участке. Это можно сделать при помощи специального оборудования для геологических исследований или простым народным методом. Выкопайте яму в предполагаемом месте стока, глубина отверстия должна быть около 10 сантиметров. Налейте туда воды и посмотрите, в какую сторону будет течь жидкость – если она останется стоять на месте – то место выбрано правильно, если немного в сторону, то, соответственно, Вам нужно немного отступить в нужном направлении.

Видео: Дренаж на дачном участке своими руками: устройство, советы, рекомендации.

В выбранном месте нужно выкопать магистральную траншею, её длительность определяет размером участка и количеством среднегодовых осадков. Обязательно учтите, что в её конце будет располагаться септик или дренажный колодец.

Подготовьте будущую магистраль. В среднем ширина выбирается от 20 до 30 сантиметров, глубина определяется при помощи расчёта количества стоков и уровня промерзания грунта;
Дно ямы необходимо засыпать песочной подушкой, утрамбовать её. Песок должен занять до 5 сантиметров глубины, он будет своеобразным фильтром. После траншея засыпается крупными камнями, щебнем, строительным мусором, либо в неё устанавливаются доски крест-накрест. Такая конструкция поможет обеспечить эффективный отвод воды;
Поверх первого слоя дренажного настила насыпается еще один, но уже с меньшей фракцией. Далее, по мере приближения к поверхности магистрали, размеры камней или строительного мусора становятся меньшими;
Вы можете оставить только одну магистральную траншею или сделать дренаж по речному типу. В таком случае по всему участку прокопайте дополнительные магистрали, но меньше ширины. Окончание каждой из них должно входить в основную

Очень важно обеспечить угол уклона такой дренажной системы следующим образом: самая низкая точка дополнительных траншей находится на соединении с основной магистралью;
После засыпки нужно подготовить место для дренажного колодца. Это самая низкая точка на участке

В него подсоединяется магистральная траншея, место стыка желательно дополнительно уплотнить, чтобы при сильном напоре оно не провалилось. Вы можете выкопать цилиндрическую яму и установить в неё бочку, для сбора воды. Или оставить полость пустой, чтобы жидкость сама могла уходить в нижние слои земли;
Засыпать глубинный дренаж на даче своими руками нужно насыпью, т. е. образу на поверхности земли горку.

Популярные статьи  Термостойкая грунтовка для печей: разновидности термостойких материалов

Аналогичным образом можно сделать и поверхностный дренаж. Например, для точечного выбирается самое низкое место на участке и там копается яма для септика. Дренажный колодец рекомендуется дополнительно утеплить, чтобы жидкость, которая остается в нем, не замерзла при первых морозах. Стенки колодца дополнительно укрепляются деревянными досками. Сейчас очень часто используются бетонные кольца, но их довольно сложно установить без использования дополнительных подъемных механизмов. На поверхность септика монтируется сетчатый люк, который обеспечит максимальную проходимость воды, но при этом будет её фильтровать, препятствуя засорению.

Дренаж на участке своими руками: устройство, как сделать, схема, видеоФото: септик для дренажа

Из такого дренажа Вы можете откачивать воду специальным насосом, используя её для полива или прочих хозяйственных нужд, или оставить дно открытым, чтобы она впитывалась в более глубокие слоя земли. Многие домашние мастера засыпают в такие септики перегной, чтобы в итоге получить не только сухую землю, но и качественное удобрение для грунта.

Дренаж на участке своими руками: устройство, как сделать, схема, видеоТочечный дренаж

Линейная дренажная система на даче представляет собой аналог глубинной, но её еще проще сделать своими руками. Для этого также нужно вычислить самое низкое место на участке, и разметить территорию. По всей отмеченной площади роются траншеи, которые в будущем будут представлять собой магистрали. В зависимости от площади земли можно сделать красивые ручейки и украсить ландшафт или перекрыть дренаж дорожками, а после засыпать землей.

Дренаж на участке своими руками: устройство, как сделать, схема, видеоПоверхностный дренаж в виде пруда

  1. Роются траншеи. Их ширина от 10 до 20 сантиметров, глубина в среднем берется 20-30 см;
  2. На дно ямок насыпается песок со щебнем, можно не перемешивать, после подушка хорошенько утрамбовывается;
  3. Траншею нужно забросать камнями, хворостом, текстилем, в общем, всем, что позволит обеспечить дренаж на даче. Часто используется система из пластиковых бутылок, которая отличается прочностью, долговечностью и доступностью;
  4. Поверх такой системы в зависимости от требований, можно установить доски для дорожек, или обустроить красивый пруд.

Глубинный дренаж на глинистых почвах и на другой сложной местности

Алгоритм строительства глубинной системы на сложных участках таков:

  1. Выкопайте траншею: на глинистом грунте глубиной в 60 см, на суглинке – 80-90 см, на песчаной почве – 100 см. Уклон – не больше 30 градусов.
  2. Насыпьте на дно траншеи песок, не более 10 см, и утрамбуйте его.
  3. Застелите дно геотканью: ее края должны заходить на бортики вырытой траншеи.
  4. Засыпьте геотекстиль мелким щебнем слоем в 20 см.
  5. Поверх щебня уложите дренажные трубы перфорацией вниз. Отрегулируйте их положение.
  6. Покройте трубы новым слоем щебня и заверните края геоткани. У вас должен получиться своеобразный «рулет»: песок-геоткань-щебень-труба-щебень-геоткань. Такая конструкция будет защищать дренаж от заиливания: геоткань и щебень пропускают водные потоки, но задерживают почву, не давая ей попадать в трубу.

    Дренажная система — схема

  7. Обустройте коллекторный колодец из железобетонных колец или установите уже готовый пластиковый резервуар. Подведите к нему трубы. Коллектор должен находиться в самой нижней зоне дачного участка. Диаметр сооружения должен быть не менее 1-1,5. Воду из него можно выводить или в водоем, или в ливневую канализацию.
  8. Уложите на верхнюю щебневую подушку плодородную почву, которую сняли при обустройстве траншеи. Когда грунт просядет, покройте его еще одним слоем почвы – это поможет сделать дренажную систему практически незаметной.
  9. Постелите сверху полосу дерна.

Как видим, в устройстве дренажной системы на дачном участке нет ничего нереального, поэтому не бойтесь браться за такую работу самостоятельно. Главное – точно определить необходимый тип дренажа и следовать правилам его монтажа. И не забывайте, что приложив усилия всего один раз, вы сможете обезопасить себя от массы проблем в будущем, а именно – от гибели огородных и садовых культур и затопления собственной дачи.

Подъем участка

При высоком уровне грунтовых вод или если местность сильно заболочена, помочь может только подъем участка. Проводится подсыпка его грунтом. Это сложный и затратный метод, но эффективный. Состоит он из нескольких этапов.

  • Составление подробного плана с обозначением водоносных пластов, глинистых участков, пустот.
  • Снос всех строений, расчистка от мусора.
  • Закладка дренажной системы, лучше всего закрытого типа.
  • Перед началом отсыпки по периметру участка устраивают ленточный фундамент.
  • Потом засыпают грунт слоями по 10-15 см. обычно используют песок, щебень. Каждый слой прокладывают геотекстилем, утрамбовывают, уплотняют. После этого нужно выждать 2-3 недели для усадки грунта.
  • Насыпают сверху плодородную почву.
  • Потом нужно засеять почву злаковыми культурами. У них разветвлённая корневая система, которая закрепит отсыпку.

Чтобы избавиться от лишней влажности, может потребоваться подъем уровня участкаИсточник marc2000.ru

Видео описание

Как правильно поднять уровень участка для его осушения, можно посмотреть в видео:

Коротко о главном

Если участок располагается на глинистых почвах или в низине, может потребоваться его осушение.

Эта процедура сложная, но вполне осуществимая. Если правильно выбрать метод осушения с учётом особенностей почв и глубины залегания грунтовых вод, можно избавиться от проблемы.

Для этого чаще всего применяют открытый или закрытый дренаж, обеспечивая отток воды в дренажные колодцы.

Если участок сильно заболочен, может потребоваться его поднятие. А для избавления от влаги во время дождей достаточно высадить на участке влаголюбивые растения.

Виды дренажных систем

Осушающие системы классифицируются в соответствии с таким параметром, как глубина расположения осушительных устройств. Дренирующая конструкция может располагаться на поверхности, с достаточным заглублением или в вертикальном положении.

Поверхностный дренаж

Категория наиболее простых и общедоступных осушительных систем, накапливающих влагу и понижающих уровень влажности. Самостоятельное выполнение мероприятий по обустройству поверхностной конструкции вполне доступны, что обусловлено отсутствием планирования обширных грунтовых работ.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Поверхностная система осушения участка одна из простых и доступных

Линейный

Линейный вариант представлен заглублёнными желобами, по которым вода сбрасывается через специальные пескоулавливатели.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

В линейной дренажной системе вода сбрасывается через специальные пескоулавливатели

При обустройстве линейной конструкции нужно помнить, что уклон рельефа должен превышать три градуса, а сама система позволяет отводить воду от фундаментного основания и со склонов, а также защищает садовые дрожки и территорию участка от переувлажнения.

Точечный

Точечный вариант оптимален при необходимости выполнить защиту локальных мест от переувлажнения. Обустройство выполняется в зонах водостоков, на территориях въезда и в придверных приямках, возле террас и водозаборных точек для оросительных мероприятий.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Дренажная система должна быть обязательно с уклоном, чтобы был обеспечен хороший отвод воды

Глубинный вид дренажа

Внутренний или заглублённый дренаж является способом понижения уровня грунтовой воды и водоотведения за границы участка посредством трубной конструкции в виде специальных дрен, которые располагаются по периметру всей осушаемой территории.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Глубинный дренаж способствует понижению уровня грунтовых вод

Различия по типу схемы

В соответствии с типовыми особенностями схемы, внутренняя или глубинная осушающая система может быть представлена очень эффективными пристенными и кольцевыми конструкциями.

Пристенный

Пристенный вариант является достойной альтернативой не слишком декоративной системе поверхностного дренажа, позволяет сэкономить пространство на участке, но применяется в более сложных гидрологических условиях и закладывается на стадии устройства фундамента. Дренаж такого вида показывает высокую эффективность на глинистых почвах и суглинистых грунтах, а для обустройства используются дренажные трубы по периметру строения, гравийная и щебёночная засыпка.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Пристенная система дренажа закладывается на этапе строительства дома

Кольцевой

Кольцевой глубинный вариант обеспечивает защиту фундаментного основания и подвальных помещений, поэтому располагается по всему периметру и обязательно ниже уровня пола в защищаемом сооружении. Правильно обустроенная кольцевая система предотвращает любое подтопление, но её эффективность напрямую зависит от таких факторов, как площадь участка и уровень зеркала грунтовой воды относительно глубины установки дренажного оборудования.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Кольцевая дренажная система монтируется по всему периметру дома

Можно ли осушить участок без дренажа

Наиболее распространённые и простые в обустройстве своими руками альтернативные виды дренирования участка представлены:

  • стандартной засыпной системой, в которой роль траншейного наполнителя выполняют почти любые подручные материалы в виде осколков бетона, кирпичного боя, камней и фрагментов затвердевшего цементного раствора с обязательной прокладкой геотекстильной тканью;
  • пластиковым бутылочным дренажем, при котором система водоотведения в продольном положении располагается внутри специально вырытых траншей, после чего прикрывается почвой и дёрном;
  • жердяным дренированием, которое предполагает укладку на донную часть выкопанной на участке траншеи специальных распорочных жёрдочек с последующим заполнением пространства ветвями и сучками;
  • дощатой системой, состоящей из обычных деревянных досок, помещаемых на дно выкопанной траншеи с получением в сечении треугольной конструкции, вершина которой направлена вниз. На доски укладывается фильтрующий слой мха, который присыпается грунтом и прикрывается снятым при выкапывании траншеи дёрном.
Популярные статьи  Дизайн спальни 10, 13, 15 м2 в многоэтажках для семьи с ребенком, фото

Одним из распространённых способов обустройства дренирующей системы своими руками с минимальными затратами времени, сил и средств является использование традиционного фашинного дренажа. Внутри такой системы дрена представлены связками достаточно длинных и прямых ветвей — фашин. Строительным материалом для изготовления фашинной дренажной системы может стать древесина, остающаяся в процессе расчистки ольховых или вербных зарослей. Укладываемые в выкопанные дренирующие траншеи связки ветвей необходимо засыпать щебёнкой или кирпичным боем.

Ветви можно засыпать битым кирпичём или щебнем

Самодельная фашинная дренажная система, по сравнению с пластиковыми конструкциями заводского изготовления, менее долговечна, так как под воздействием воды ветви достаточно быстро гниют, а дренирующие ходы забиваются илистыми отложениями. Тем не менее, как показывает практика эксплуатации такого водоотвода, вполне качественное дренирование участка будет обеспечено на протяжении примерно двух десятков лет.

Эффективному избавлению от лишней воды на территории способствует обустройство разных по размерам искусственных водоёмов. Такие элементы современного ландшафтного дизайна могут быть организованы под небольшим наклоном. Для усиления эффекта, рядом с искусственным водоёмом высаживается влаголюбивая растительность.

Соблюдение технологии обустройства и регулярный контроль состояния дренирующей системы обеспечивают бесперебойную работу в течение максимально длительного времени. Тем не менее для повышения высококачественного осушения одновременно с дренажной системой целесообразно обустраивать ливневую канализацию, предназначенную для сбора осадков и талой воды с домовладения, что позволит максимально эффективно предотвратить обводнение грунта на участке.

Как правильно сделать дренаж вокруг дома

  • Как правильно сделать дренаж вокруг дома
  • Как сделать отмостку вокруг дома
  • Проведение системы дренажа и канализации в частном доме

Подготовка фундамента

Перед тем как приступить к работам по сооружению дренажной системы вокруг дома, нужно провести качественную подготовку фундамента. Сначала следует обработать его внешнюю часть битумно-керосиновой грунтовкой, затем нанести шпателем битумную мастику и уложить в получившийся слой армированную сетку с ячейками 2×2 мм. Примерно через 24 часа, когда мастика полностью высохнет, ее нужно нанести повторно, чтобы скрыть сетку.

Конструкция пристенной дренажной системы

Дренажная система пристенного типа необходима, если в доме есть подвал или цокольный этаж. Она представляет собой конструкцию из труб, расположенных по периметру дома, в местах их соединения находятся смотровых колодцы. В самой низкой точке участка размещают откачивающий колодец, который будет выводить лишнюю воду за его пределы – в ближайший водоем или ливневую канализацию.

Пристенный дренаж фундамента должен располагаться на ближе 3 м от здания, при этом нужно обязательно предусмотреть наличие отмостки из бетона на расстоянии не менее 1 м от дома.

Основные работы

Сначала сооружают песчаное ложе, тщательно отмеряя перепады высот, это можно сделать при помощи лазерного нивелира. После чего ставят вешки, по отметкам на них подсыпают песок для создания равномерного уклона стока отводимой воды. Поверх песка кладут полотно из геотекстиля, на него насыпают промытый гравий, в котором делают углубления для укладки дренажных труб.

На гравий нужно уложить перфорированные поливинилхлоридные трубы, диаметр отверстий которых не должен превышать минимальный размер частиц гравия. Их соединяют друг с другом и проверяют общий уклон. Он должен составлять около 2 см на 1 м длины системы. Чтобы облегчить ее промывку, на каждом поворотном узле устанавливают вертикальную трубу с плотно закрывающейся крышкой.

Уложенные трубы плотно обматывают геотекстителем, не допуская зазоров между витками. Материал фиксируют при помощи капроновой веревки. После этого обмотанные трубы засыпают чистым гравием, толщина слоя должна быть около 15-20 см. Для того чтобы предотвратить попадание грунта в щели, созданную гравийную подушку накрывают геотекстильным полотном.

Поверх дренажа насыпают крупный речной песок, он будет играть роль дополнительного фильтра. На заключительном этапе работ нужно утеплить выпуск отходящей от дома канализационной трубы, для этого его можно обложить слоем пенопласта толщиной около 25 см.

Как правильно сделать дренаж вокруг дома , Для того чтобы не допустить затопления дома и разрушения фундамента, сооружают дренажную систему, ограничивающую повышение уровня грунтовых вод…

Для чего требуется дренажная система?

Раньше для этой системы специалисты применяли либо труды из металла, асбоцементные или из керамики, даже в отдельных случаях приходилось использовать трубы из полиэтилена. Сейчас же наши ученые, в области технологии, предлагают новый вид. Они считают, что лучше всего использовать пластиковые трубы. Система, коммуникативного рода, индивидуальна к каждой местности, в связи с их особенностями и местом расположения.

При обнаружении возле частного дома или любой постройки, человеку следует принять любые меры по предотвращению данной ситуации. Ему предоставляется возможность выкопать яму, и, тогда все излишки воды туда будут стекать.

Необходимо заранее при постройке дома выбирать поверхность, место водораздела. Требуется учитывать все, потому что, если обнаруживается грунтовые воды на 1,5 метра, то следует делать дренаж.

Также предполагается учитывать рыхлость грунта. Если он соответствует, то уровень сточных вод может подняться к самой поверхности.

Нужно определить площадь водосбора.

Что такое дренаж

Дренажная система является инженерно-техническим сооружением, осуществляющим сбор и удаление грунтовой или инфильтрованной воды. Благодаря хорошо разветвлённой структуре и расположенным по периметру всего участка специальным дренажным элементам, территория получает эффективную защиту от чрезмерного количества влаги.

В результате обеспечивается качественное регулирование количества влаги и баланс воды в почве, что позволяет создать максимально благоприятные условия для растительности и микроклимата на участке, а также обеспечивается сохранность фундаментного основания всех строений.

Техническое обслуживание дренажной системы

Любые коммуникационные конструкции, включая системы дренирования, нуждаются в периодическом обслуживании. В процессе эксплуатации количество осадка быстро растёт и часто поднимается к дренажным трубам. Регулярная проверка предполагает осмотр состояния дренажа, очищение дренажных колодцев и коллекторного пространства.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Дренажная система любого типа требует технического обслуживания

Для очищения колодцев можно воспользоваться дренажным или дренажно-фекальным насосным оборудованием, которое легко перекачивает жидкости с крупными твёрдыми частицами:

  1. Погрузить насосное оборудование в колодец и закрепить его на полуметровой высоте от уровня дна.
  2. Выполнить включение прибора для перекачивания жидкости и очистки от нечистот.
  3. Подача чистой воды под напором, что позволит разрушить иловые отложения на дне.
  4. Поднять и очистить фильтр.
  5. Извлечь насосное оборудование, надёжно закрыть колодец и трубные выпуски.

Полная чистка дренажной системы позволяет удалить отложения, которые образуются на стенках трубопровода, а при необходимости дополнительно выполняются ремонтные работы. Выбор механического способа очистки предполагает использование пневматической установки с валом и специальным чистящим инструментом, легко дробящим крупные частицы и удаляющим все отложения. Капитальную очистку необходимо проводить каждые три года.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Для очистки дренажных колодцев используются специальные насосы

Промывка всех элементов дренирующей системы осуществляется каждые пятнадцать лет, и производится отдельно в каждой секции. Процедура выполняется при помощи насосного оборудования и шланга. Также тщательная промывка обеспечивается компрессором на подачу сжатой воздушной струи.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Также требуется периодическая промывка дренажной системы

Качественная систематическая очистка дёрн от скоплений грязи и заиливания чаще всего осуществляется посредством селитры:

  1. Удалить верхний слой грунта до щебёнки.
  2. Насыпать сверху щебня селитру.
  3. Обильно пролить систему водой.
  4. Вернуть дёрн на место.

Такой вариант очистки позволяет значительно продлить сроки эксплуатации глубинной системы дренирования на участке. В зимний период верхний почвенный слой необходимо поддерживать в достаточно рыхлом состоянии для эффективного поглощения лишней влаги.

Популярные статьи  Как сделать дачу уютнее внутри и снаружи: идеи для дома и сада (50 фото)

Технические требования, предъявляемые к монтажу

На территории, где планируется выращивание овощных культур и цветов, необходимо придерживаться требований, как правильно сделать на участке дренаж.

При прокладке траншей нужно соблюдать ряд правил:

  1. Их глубина должна быть 100 – 120, а ширина – 35-40 сантиметров.
  2. Около деревьев канаву выкапывают на глубину 120 – 150 сантиметров, возле цветников – на 60-80 сантиметров, а поблизости от лесных посадок – на 70 – 90 сантиметров.
  3. Если на уровне грунтового слоя преобладает торфяной грунт, то он быстро дает усадку, поэтому глубина траншеи не должна составлять менее 100 сантиметров. Если участок рельефный, тогда этот показатель должен достигать метра, а если с незначительным уклоном или ровный, тогда – минимум 150 сантиметров.
  4. На глинистых грунтах, в соответствии с правилом дренажа участка, траншеи копают на расстоянии от 7 до 10 метров одна от другой, а на хорошо дренируемых грунтах промежуток должен составить 15 – 20 метров.
  5. Систему осушения следует располагать от фундамента здания на расстоянии от одного метра, а от забора – минимум 50 сантиметров.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

При обустройстве закрытых дренажных схем специалисты советуют отдавать предпочтение полимерным или композитным перфорированным трубам. Отдельные их модификации оснащают геотекстилем, представляющим собой фильтрующую оболочку, препятствующую засорению сети. При этом диаметр коллектора должен превышать сечение труб. Если размер обустраиваемого участка превышает 0,5 гектара, то их диаметры могут быть одинаковыми.

Уклон веток в направлении коллектора нужно делать равным 2 – 3 сантиметрам на каждые 100 сантиметров трубы, имеющей диаметр 5 – 10 сантиметров. Если проектом предусматривается применение труб большего диаметра, тогда наклон нужен меньше.

Владельцы земельных участков, расположенных на крутом склоне или в низине, часто сталкиваются с проблемой, что водная масса застаивается в наиболее низком месте, а водоприемник при этом находится выше.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

В данной ситуации существует метод, как правильно сделать дренаж, согласно которому в нижней части участка строят накопительный колодец с дренажным насосом. При помощи насосного оборудования выполняется откачка жидкости наверх с последующим сбросом в овраг, канаву или иной водоприемник.

Если для утилизации собранных стоков на участке спроектирован поглотительный колодец, тогда его сооружают в следующей последовательности:

  1. Приобретают бетонные кольца, арендуют спецтехнику для их монтажа.
  2. Доставляют изделия к месту проведения работ.
  3. Кольца устанавливают в уже обустроенный котлован.
  4. Расчищают дно фильтрующего колодца и укладывают геотекстиль.
  5. Засыпают туда же мелкий гравий и песок.
  6. Высыпают на дно крупный гравий и вводят трубы.
  7. Укладывают перекрытие колодца из бетона.
  8. Выполняют обратную засыпку котлована.

Закрытый дренаж

Практически каждый дачник дорожит любым метром своих соток, и стремится использовать как можно большую площадь своего участка. Поэтому, сооружая дренаж в саду, он отдает предпочтение закрытому типу, когда сточные канавы зарыты землей. В этом случае просто копается канава, заполняемая ветками, фашинами и другими предметами, способными создать условия проходимости для воды, и засыпаются землей. Такой способ организовать дренаж почвы обходится не просто дешево, он бесплатный, если не считать трудовых затрат хозяина участка. Правда, такую систему нужно время от времени обновлять, канавы заиливаются, а наполнитель забивается грунтом.

Зарытая в земле дренажная труба

Дренажная система на даче начинается с водоприемников, от него нужно рыть траншею, ведущую к коллектору. Требования к размерам траншеи:

  • глубина – 80-100см;
  • ширина – 40 см;
  • уклон к горизонтали – 2-3 сантиметра на метр длины;
  • расположение коллектора – ниже дрены;
  • в нижней части стока уклон увеличивается до 4 см на метр.

Траншея для дренажа

Дренаж почвы можно осуществлять с помощью траншей, на дно которых проложена техническая ткань – геотекстиль, пропускающая воду. Ее ширина должна быть с запасом, свободные края понадобятся для оборачивания фильтрующей системы. Возможно применение пленочных материалов с теми же свойствами, например флизелина или дорнита. Сверху этого слоя засыпается щебенка, керамзит или галька слоем в пять сантиметров. На эту подушку укладываются трубы с небольшим уклоном в сторону водоприемника и засыпаются щебнем. Затем нужно завернуть оставшиеся края геотекстиля, и засыпать углубление песком, а сверху – землей. Такой дренаж грунта будет работать эффективно долгие годы и не засоряться.

Как сделать линейный дренаж фундамента своими руками

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Линейный дренаж

Линейный дренаж подразумевает прокладку дренажных лотков на прилегающей к дому территории, а также может быть установлена по периметру здания (в том числе около входной двери) для сбора и отвода поверхностных вод. Система сообщающихся желобов (лотков) может быть дополнена точечными дождеприемниками для сбора дождевой воды с крыши и пескоуловителями с подключенными дренажными трубами, по которым вода будет отводиться в коллекторный колодец. Система защищает фундамент здания и отмостку от пагубного влияния излишней влаги.

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Линейный дренаж

Готовим план линейного дренажа

В графическом редакторе или на бумаге в клетку чертим план имеющихся на участке построек (вид сверху). Далее отмечаем по периметру линию прокладки линейного дренажа, обозначаем места для установки точечных дождеприемников, придверной решетки, точку сброса воды (дренажный колодец стоит расположить в самой низкой точке участка).

Закупаем материалы

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Составляющие элементы дренажной истемы

Для работы понадобятся: кельмы, лопаты, цемент, песок, рубероид или толь, герметик, лотки с решетками, пескоуловители, заглушки, дренажные трубы, капроновый шнур, строительный уровень, болгарка.

Земляные и монтажные работы

  1. По периметру дома (на расстоянии 1-3 метра) прокапываем траншею. Ее глубина должны быть на 10-15 см больше высоты лотка. Ширина траншеи соответствует ширине лотка с запасом до 10 сантиметров. Также необходимо прокопать траншеи под канализационную трубу, соблюдая уклон до 3 см/м в сторону точки сброса воды (дно всех траншей засыпается утрамбованной песчаной подушкой). Не забудьте про котлован для коллекторного (дренажного) колодца.
  2. Устанавливаем дренажные колодцы из пластика. К нему подключаем канализационную трубу оранжевого цвета из пластика. Конец трубы подводим к месту установки первого дренажного лотка.
  3. Готовим бетонное основание. Замешиваем цементный раствор и выкладываем его небольшим слоем в траншею под первый лоток. К лотку герметиком приклеиваем торцевую заглушку, вставляем в паз переходник и устанавливаем дренажный лоток в траншею, соединяя переходник и канализационную трубу. В переходник вставляем пластиковую корзинку для сбора мусора, накрываем лоток решеткой. (вместо канала с отводом можно подключить канализационную трубу к пескоуловителю). Лоток должен быть заглублен в почву на 3-4 мм. Для удобства работы можно натянуть капроновый шнур, как направляющий маяк. Между стенками лотка и почвой укладываем полоску рубероида, далее засыпаем пространство между рубероидом и стенками котлована утрамбованным грунтом. Подсоединяем следующие лотки, нанося на торцы немного герметика и укладывая дренаж в траншеи с цементным основанием.

Узнать подробнее о тонкостях установки поверхностной дренажной системы можно из видеоурока.

Видео — Поверхностный дренаж вокруг дома

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Схема установки дренажного лотка

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Подключение пескоуловителя к канализационной трубе

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Укладка дренажных труб и подключение их к ревизионным колодцам

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Обратная засыпка дренажных труб (вариант без использования геотекстиля)

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Устройство отмостки

Проект дренажной системы

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Гидроизоляция фундамента

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Гладкостенные пластиковые дренажные трубы

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Труба дренажная гофрированная с фильтром из кокосового волокна

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Устройство дренажной системы

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Схема дренажной системы

Составляющие элементы дренажной истемы

Линейный дренаж

Линейный дренаж

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Дренажная система вокруг дома своими руками

Дренаж на участке своими руками: устройство, как сделать, схема, видео

Устройство дренажной системы

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
