Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Как пользоваться нивелиром и рейкой

Нивелир – только часть комплекта для замеров уровня. Дополняет его специальная рейка – из дерева, алюминиевого сплава или пластика. Выглядит так, что ошибиться невозможно: шест прямоугольного сечения с нанесенными отметками, буквами и цифрами красного и черного цветов.

Этот инструмент предназначается для работы в качестве «линейки». После установки на обследуемую точку определенные его уровни высоты служат для обеспечения точности промера. Из этого соображения и нанесены отметки: сегменты размером 10 см, разбитые на участки белого и черного цветов по 1 см каждый. С обратной стороны имеются деления в 1 мм – для увеличения точности. Закрепление высоты производится бегунком – элементом, перемещающимся по рейке.

Решение проблем с дневным и солнечным светом

Рано или поздно у каждого пользователя лазерного уровня, возникает необходимость провести разметку на улице, это может быть любое строительство на приусадебном участке, в ландшафтном дизайне земельного участка или при строительстве гаража.

И вот в час «Х» Вы включаете прибор на улице в дневное время, и с досадой обнаруживаете, что луча совершенно не видно уже на 5 метрах, при чём абсолютно не важно, дорогие это или дешёвые лазерные уровни. Да увы, солнечный дневной свет самый губительный для лазера этого класса, но есть несколько выходов из данной ситуации, смотрите их ниже

В этом случае Вам несомненно поможет приёмник лазерного луча! У большинства лазерных нивелиров есть клавиша, которая переводит прибор в специальный пульсирующий режим, при котором линии начинаю гореть тусклее. Именно эта функция позволяет работать с лазерным уровнем на улице при любой степени освещённости.

Приёмник лазерного излучения — это отдельный небольшой прибор, они бывают разного размера, дизайна, с ЖК дисплеем и без. Приёмники лазерного излучения практически не поставляются в комплекте с лазерными уровнями, и приобретаются отдельно.

Приёмники идут в комплекте практически с каждым ротационным лазерным нивелиром, это нивелиры предназначенные для работы на большие расстояния до 1000 метров! Приёмник лазерного излучения имеет специальный встроенный фотоэлемент, который улавливает лазерный луч и показывает его местоположение визуальным и звуковым сигналом, в тот момент, когда луча человеческим глазом не видно. Диапазон работы с приёмником у каждого лазерного уровня (имеющего данную функцию) разный, но минимум начинается от 30 метров! Смотрите технические характеристики в обзорах приборов.

Но есть и другие способы помимо непосредственно самого детектора, который позволяет поработать днём на улице с лазерным уровнем. Полноценной альтернативой приёмнику можно назвать не все способы, но есть один действительно очень схожий и доступный вариант. Давайте рассмотрим каждый из методов по подробнее.

1. Способ

Это использовать какой-нибудь предмет с отражающей поверхностью, лучше всего подходит простая металлическая линейка. Если её повернуть под определённым углом, то лазерная линия будет хорошо видна.

2. Второй вариант подходит только тем, у кого приборы имеют дополнительные лазерные точки, к примеру, как у недорогого китайского нивелира KaiTian KT-M451B (на фото точка именно этой модели). Дело в том, что концентрация пучка в точке намного больше, чем в линии, поэтому лазерную точку отчётливо видно днём на улице на расстоянии до 15 метров в одну сторону.

3. Способ подходит всем, с любой моделью нивелира. Как вы наверное уже догадались, это разметка в тёмное время суток, и чем темнее это время, тем дальше будет виден лазерный луч.

Поэтому, если Вы задумались или собрались приобрести лазерный уровень, рекомендую перед покупкой сразу определить для себя, потребуется ли производить какие-либо работы на улице при дневном освещении, исходя из этого рассматривать нивелир с функцией или без функции «работы с приёмником».

4. Самый интересный метод определения местоположения лазерного луча на больших расстояниях. Причём разметку можно делать на гораздо большем расстоянии, чем с приёмником, если таковой режим в вашем нивелире есть.

Да, надо отметить, что этот способ работает абсолютно с каждым лазерным построителем плоскостей, не важно есть у него режим работы с приёмником или нет!

Итак, чтобы произвести разметку на улице, к примеру на 100 метрах нам понадобится простой сотовый телефон с фронтальной камерой, который на сегодняшний день есть практически у каждого.

Далее для обнаружения лазерной линии включаем фронтальную камеру телефона и начинаем сканировать участок, где предположительно проходит линия. При точном попадании лазерного луча на фронтальную камеру, на экране телефона будет видна яркая точка, которая при небольшом смещении телефона вверх или вниз будет угасать.

В тот момент, когда на экране свечение точки будет самым ярким, мы и делаем отметку ровно на против глазка камеры.

Таким образом Вы получаете разметку с минимальной погрешностью, с таким же принципом работы, как и лазерный приёмник.

Для лучшего представления метода, рекомендуем посмотреть следующие видео:

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

• построение горизонтальных линий;
• проецирование вертикальных линий;
• режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
• режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными. Для установки лазерного уровня используют:

Для установки лазерного уровня используют:

• ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
• крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как используют оптический нивелир для устройства основания

Допустим, нам необходимо подготовить и выровнять основание на небольшом участке под индивидуальный дом. В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

Иллюстрация	Описание действия
	Первый этап – нанесение разметки в виде сетки.
	Для этого используем специальные деревянные конструкции.
	Для каждой точки с помощью нивелира и рейки была определена высотная отметка.

Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.

Как пользоваться цифровым нивелиром

Нивелир цифрового типа имеет отличия от остальных конструкций только в отношении управления.

Как пользоваться цифровым нивелиром

Устройство имеет полноценную панель управления, карту памяти и ряд функций. В остальном он очень похож на обычный нивелир:

• подготовить прибор к работе: ослабить крепление и отрегулировать положение ножек штатива;
• установка прибора так надежно, как только возможно: при работе на грунте – вдавить посильнее, на твердой поверхности – закрепить без возможности сдвига;
• поверхность штатива под сам прибор следует разместить как можно ровнее;

• прибор размещается на штативе, его выравнивают по горизонтали – для этого существует пузырьковый уровень;
• выполняется фокусировка оптической системы – перед прибором располагается белый лист бумаги или комплектная рейка, после чего установленное программное оснащение по команде или автоматически произведет самонастройку;
• для замеров следует разместить перед объективом рейку и нажать на соответствующую кнопку панели управления.

Все возможности аппарата прописаны в сопроводительной документации. Рекомендуется следовать изложенному, а после длительной перевозки или хранения – выполнять перенастройку. Обращение с ним требуется бережное.

Устройство лазерных и оптических нивелиров

Нивелиры являются бюджетным видом оборудования, которое часто используется мастерами. Они достаточно точны, надежны при работе в разных условиях.

Главной составляющей оптического устройства считается зрительная труба, которая увеличивает в 20 раз ФОТО: remoskop.ru

Приспособление снабжается цилиндрическим уровнем для выравнивания по горизонтали и элевационным винтом, чтобы ориентироваться в пространстве. До работы нивелир необходимо установить на штатив и выровнять с помощью подъемных винтов. Определить правильное положение поможет интегрированный пузырьковый уровень. Зрительную трубу наводят на установленную рейку с помощью визира и настраивают на резкость, вращая окулярное кольцо.

Лазерные изделия последнее время вытесняют оптические аналоги, привлекая покупателей собственным комфортом, компактными размерами, простым применением и большой функциональностью.

Приспособления дают возможность достаточно точно провести измерения, а также выстраивать прямые линии в нескольких плоскостях одномоментно. Лазерные уровни в большей степени ориентируются на ремонтные и строительные работы в помещениях, бытовые приборы редко прокладывают луч дальностью свыше 30 м.

Готовим к работе

Подготовка к работе

Для оптимальной работы прибора необходимо учесть некоторые нюансы, о которых вам нужно обязательно знать:

Лазерный луч не должен натыкаться на лишние предметы. Это, как вы понимаете, приведет к тому, что спроецированную линию вы попросту не увидите.
Лазерный прибор должен находиться от объекта не дальше того максимального расстояния, которое указано в инструкции. Стоит сказать, что степень погрешности будет снижаться по мере того, как вы приближаете прибор к измеряемой плоскости

Следовательно, важно прибор ставить как можно ближе. Может, конечно, возникнуть необходимость спроецировать луч на более отдаленный объект

В таком случае можно дополнительно приобрести специальный приемник (если не предусмотрен в комплекте) для лазерных нивелиров, который способен сделать лазерный луч более мощным.
Позаботьтесь о том, чтобы прибор был установлен на ровной поверхности. Это может быть, например, стол. Закрепив его на штативе или специальном держателе, обеспечьте полную неподвижность лазерного нивелира, что позволит свести к минимуму погрешности при измерении.
Перед тем как начать работу с лазерным уровнем, нужно обязательно его выровнять по отношению к горизонтальной плоскости. В этом случае используем вмонтированный в прибор пузырьковый уровень. В некоторых моделях есть такая функция, когда прибор сам может себя выровнять. То, что он стоит неровно, вы поймете, когда нивелир начнет подавать соответствующий сигнал, означающий, что есть небольшой перекос. Если сигнал прекратится, значит, все нормально. Однако не стоит думать, что прибор настолько умный, и может обойтись без вас. При незначительном отклонении: 10–15о лазерный уровень еще справится, но при большей погрешности его придется корректировать вручную.
Не стоит забывать о том, что излучение от прибора может травмировать глаза. Поэтому обязательно побеспокойтесь о том, чтобы о необходимости соблюдения мер безопасности были предупреждены все, кто в этот момент находится в помещении. Ни в коем случае не допускайте, чтобы рядом с работающим прибором находились дети или животные, да и сами не забывайте о возможности получения травмы.

Работа с лазерным уровнем

После такой подготовки можно пользоваться прибором.

Фокусировка

Проведение манипуляций фокусировки обеспечивается наличием на приборе нескольких регулировочных элементов:

• кольца окуляра;
• фокусировочного винта;
• наводящего винта.

Кольцо окуляра служит для фокусировки взгляда на сетке нитей. Сетка нитей – это разметка, которую видит глаз через окуляр нивелира. Она состоит из вертикальной линии и нескольких горизонтальных. Измерения снимаются по самой длинной горизонтальной линии. Её пересечение с вертикальной полосой является отправной точкой для измерений, что дает возможность избежать выставления горизонта при проведении расчетов средней значимости.

Фокусировочный винт – регулятор фокуса, с помощью его настраивают фокус на самом объекте измерений. Любой нивелир используется вкупе с измерительной рейкой, что делает её этим объектом. После появления в трубке окуляра четкого отображения сетки нитей необходимо крутить фокусировочный винт до тех пор, пока изображение рейки, расположенное за сеткой нитей, станет четким. При вращении регулятора фокуса происходит перемещение линзы внутри трубы окуляра, что содействует приближению или удалению изображения. Производить коррекцию фокуса необходимо перед каждым снятием данных.

Наводящий винт вращает нивелир вокруг своей оси, позволяя перевести его объектив в нужное положение. В этом положении вертикальная линия разметки должны находиться по центру измерительной рейки.

Построители плоскостей

Большинство задач, которые решаются при помощи нивелира, сводятся к построению отметок, находящихся на одной горизонтали или на вертикали. Этому применению лазерные построители плоскостей соответствуют в наибольшей мере. Приборы этого типа выдают два или три луча, развернутых в секторы, располагающиеся во взаимно перпендикулярных плоскостях.

У большинства таких устройств углы развертки колеблются от 60 до 120, но есть модели и с круговой разверткой, на 360 в каждой плоскости. Световые секторы рисуют на стенах, полу, потолке и других предметах вертикальные и горизонтальные линии, пересекающиеся под прямыми углами. Эти линии становятся базовой или рабочей разметкой, которая нужна для строительства, ремонта, установки мебели, монтажа техники или коммуникаций, для укладки плитки и т.д.

Начало работы

Не будем останавливаться на необходимости зарядить аккумулятор, вставить батареи, включить прибор или не забыть его дома.

Перед началом работы лазерный нивелир устанавливается на ровную устойчивую площадку, а лучше – на штатив или кронштейн, которые нередко входят в комплект прибора или предлагаются вместе с ним.

Большинство современных моделей способны самостоятельно ориентировать лазерную разметку по вертикали и горизонтали. Но только если наклон корпуса не слишком велик. Обычно диапазон самовыравнивания ограничен 4 в каждую сторону. Если наклон больше, лазер мигает и раздается звуковой сигнал. Это значит, что световые плоскости расположены неверно и прибор нужно выровнять по горизонту.

Выравнивать можно по пузырьковому ватерпасу, если он есть, или просто до прекращения сигнала. Некоторые модели снабжаются подставками-треногами, ножки которых имеют винтовые регуляторы. Если их нет, приходится использовать ручную настройку штатива или подручные средства. В любом случае начальная установка лазерного уровня в рабочее положение не должна вызвать существенных трудностей.

Использование световых линий

Лазерный крест, нарисованный нивелиром на стене или на потолке, можно использовать двумя способами – как опорные линии для построения рабочей разметки или непосредственно как рабочую разметку.

Первый способ лучше, если нет возможности использовать прибор постоянно или оперативно перемещать его в нужное положение. Он используется и в тех случаях, когда нужно сделать общую «глобальную» разметку с жесткой привязкой разных ее элементов друг к другу или к базовым объектам. В этом случае лазерные линии дублируются четко различимыми метками, которые используются как база для дальнейшей работы.

Второй способ удобен при укладке плитки или другой облицовки, для ориентирования и выравнивания мало связанных друг с другом деталей интерьера или элементов дизайна. Такой способ хорош, если нивелир можно легко установить в любое удобное положение и так же быстро переставить его при смене места работы. При «плавающей» разметке лазерный уровень постоянно в работе, поэтому нужно позаботиться о том, чтобы его батарея имела достаточный заряд.

Использование плоскостей

В строительстве и в строительном ремонте часто встречаются работы, связанные с формированием ровных поверхностей.  Например:

• оштукатуривание стен;
• монтаж каркаса для перегородки или фальшстены;
• наклеивание гипсокартона на стены;
• укладка и выравнивание стяжки.

Для этих задач подходит плоская развертка лазера. В большинстве случаев нужную плоскость невозможно выстроить непосредственно по лучу. Но можно установить точечные маяки, на вершинах которых отобразится световая линия. Другой способ – использовать мерную рейку.

Пример использования мерной рейки при укладке стяжки.

• Установить нивелир в такое положение, в котором он будет оставаться до конца работы.
• Сделать мерную рейку подходящей длины, удобной для работы.
• Поставить мерную рейку вертикально, нижним концом в положение проектной высоты стяжки.
• Включить нивелир и сделать на рейке четкую отметку в месте попадания луча.
• Проверять рейкой высоту стяжки: если метка выше световой линии – понизить стяжку в этом месте, если ниже – добавить смесь.

Наклонная разметка

Есть много работ, для которых нужна ортогональная разметка, но не вертикально-горизонтальная, а наклоненная под произвольным углом. Это случаи монтажа или отделки лестничных пролетов, диагональной укладки плитки, разметки или отделки вдоль мансардной крыши.

Для получения наклонного креста нужно всего лишь наклонить уровень на нужный угол. Перед этим нужно заблокировать (арретировать) систему автовыравнивания, чтобы жестко зафиксировать лазерные плоскости и отключить сигнализацию наклона. Линии обычно выравниваются по определенным объектам (лестнице) или по уже существующей разметке и дополняют ее.

Укладка плитки по лазеру

Здесь, конечно, не обойтись без стандартного пузырькового уровня, лазерный уровень выполняет роль вспомогательного устройства. Несмотря на это, роль его очень значимая.

При укладке плитки, лазером проверяется ровность вертикальных и горизонтальных швов

Любой плиточник знает, что при облицовке помещения вкруговую (санузел, ванная), крайне важно не отклонить горизонтальный шов. Неопытные плиточники зачастую отклоняются от горизонтали, итогом становится перепад горизонтальных швов в углах. Ведь для восприятия глазом достаточно отклониться на один миллиметр и перепад будет бросаться в глаза

Ведь для восприятия глазом достаточно отклониться на один миллиметр и перепад будет бросаться в глаза.

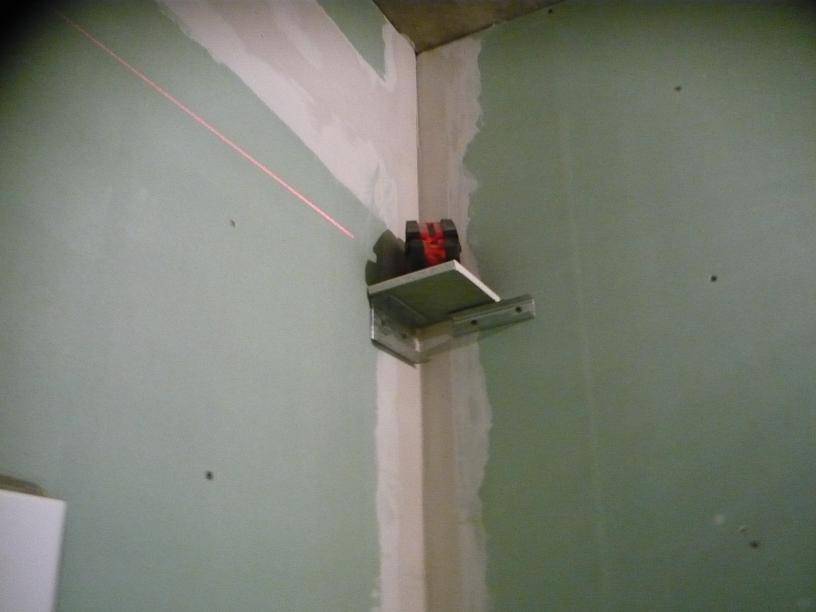

Для контроля горизонтальных швов, прибор удобно расположить на импровизированной полочке (если конструкция уровня не предусматривает иного крепления на стене). Полочка перемещается вместе с каждым уложенным рядом, с переставлением в противоположный угол.

Вертикальные швы контролируются время от времени, путем установки устройства напротив шва.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Существующие методики нивелирования достаточно разнообразны:

• Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
• Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
• Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;
• Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений
