Скважина своими руками. Три способа пробурить скважину самостоятельно

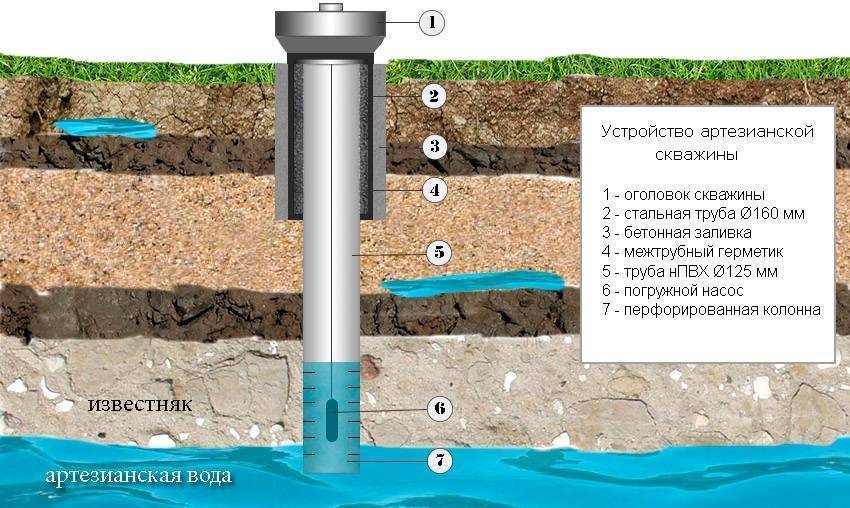

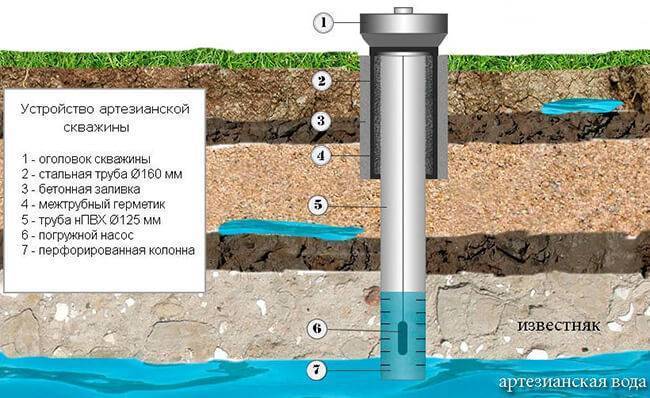

Как устроена типичная скважина?

Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами

Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.

Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.

Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

Функции обсадных труб

Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой

Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну

Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.

Обсадные трубы нужны, чтобы:

  • при бурении скважины не произошло осыпание шахты;
  • ствол не засорился в процессе её эксплуатации;
  • верхние водоносные слои не проникали в сооружение.

Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.

Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.

Скважина своими руками. Три способа пробурить скважину самостоятельноНаиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика

Внутренняя труба с фильтром

В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.

После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.

Устройство оголовка для скважины

Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.

Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.

Скважина своими руками. Три способа пробурить скважину самостоятельноОголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы

За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.

Кессон, адаптер, пакер

Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.

Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.

Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.

Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.

Скважина своими руками. Три способа пробурить скважину самостоятельноМеталлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку

Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.

Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.

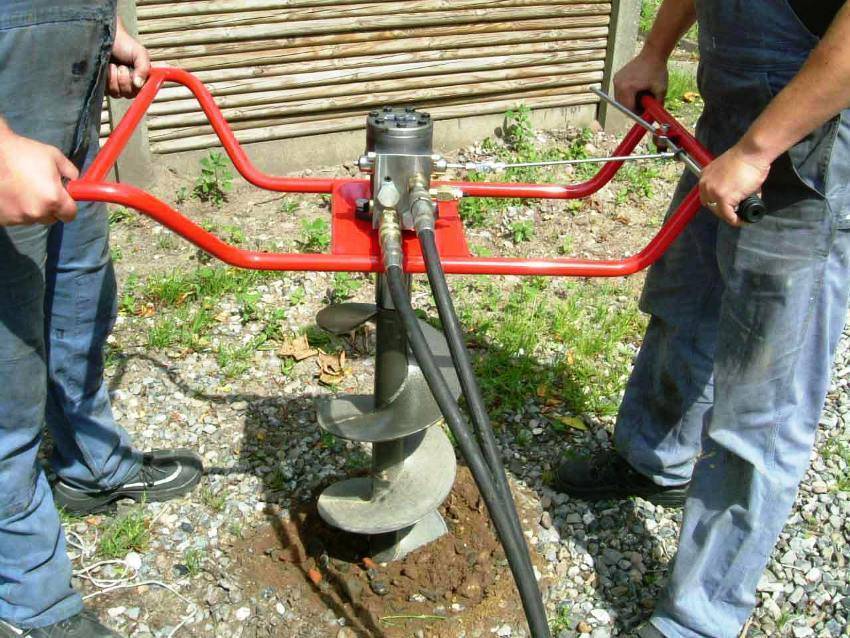

Шнековое бурение

Скважина своими руками. Три способа пробурить скважину самостоятельно

На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

Шнековый способ:

  1. Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
  2. Если грунт сыпучий, то стенки усиливаются деревянными щитами.
  3. Шнековый бур проворачивается при помощи специального хомута или ключа.
  4. Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
  5. Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет — используется металлическая.
  6. По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
  7. За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
  8. Чтобы облегчить ход бура в источник, можно подливать воду.
  9. Устанавливается тренога с блоком для подъема бура.
  10. Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

Необходимое оборудование для работы

Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду. Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.

Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.

Скважина своими руками. Три способа пробурить скважину самостоятельно
Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром — долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол

Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м. В состав этой сборной конструкции включены:

  • металлическая рама разборного типа;
  • инструмент для бурения;
  • лебедка;
  • двигатель, передающий усилие на бур;
  • вертлюг, часть контура для скользящего крепления деталей;
  • водяная мотопомпа для обеспечения давления в системе;
  • разведочный или лепестковый бур;
  • буровые штанги для формирования колонны;
  • шланги для подачи воды к вертлюгу от мотопомпы;
  • блок управления.

В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб. При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.

Процесс гидробурения с самого начала и до конца работ включает постоянный круговорот рабочей жидкости. С помощью насоса водная суспензия с размытым грунтом выходит из скважины, поступает прямо в приямок и после осаждения взвеси снова подается в скважину.

Популярные статьи  Оригинальное использование подоконника: 5 простых способов

Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.

Скважина своими руками. Три способа пробурить скважину самостоятельно
Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов — приямков. К качеству поставляемой в скважину воды не предъявляются особые требования

Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч. Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины

Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды

Ручное бурение скважины

Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.

Роторный способ

Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.

Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.

Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.

Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.

Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.

Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.

Шнековый способ

Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.

Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.

Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.

Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:

Особенности конструкции

При обустройстве песчаной скважины необходимо знать, как правильно сделать скважину и принимать во внимание следующие моменты:

  • Вода из такого источника имеет не всегда хорошее качество, поэтому рекомендуется выполнять дополнительную очистку поднимаемой жидкости.
  • Песчаная скважина может безупречно эксплуатироваться на протяжении 15 лет. Срок службы определяется слоем, в котором находится фильтрующая часть конструкции. При наличии крупных включений эксплуатация может продлиться на большее время.
  • Безупречная подача воды из песчаной скважины возможно только при условии постоянного откачивания. В противном случае от подобного источника лучше отказаться.
  • При наличии двух песчаных скважин одинаковой глубины дебет одной из них будет всегда меньше.
  • Необходима регулярная прочистка фильтрующего элемента с периодичность 1 раз в полгода или в год.

Пробивка скважины ударно-канатным методом

Такой метод добычи воды – самый распространенный. Из бревен средней толщины сооружается буровая вышка, вершина которой должна располагаться прямо над будущей горловиной скважины.

Выкапывается яма размером 1,5 х 1,5 метров с глубиной около 2 метров. Желательно стенки обшить досками, чтобы не осыпалась земля.

Обсадная труба должна быть стальной без боковых швов, толщиной стенки не менее 5 мм. В нижней ее части по окружности приваривается конус диаметром на 4-5 см больше диаметра трубы.

В верхней части на трубе накатывается резьба, чтобы можно было в дальнейшем соединить ее с другими кусками труб посредством муфты.

Труба устанавливается вертикально с помощью отвеса в яму, закрепляется не намертво, но так чтобы не качалась. В нее опускается желонка, привязанная крепким пеньковым канатом толщиной не менее 20 мм или стальным тросом диаметром не менее 10 мм, и начинается собственно пробивка скважины.

Поднимая желонку на высоту до одного метра, опускать ее вниз в свободное падение. Грунт, набивающийся в середину, надо периодически вытряхивать, поднимая приспособление наверх с помощью лебедки.

Чем больше вес желонки, тем быстрее можно добраться до водоносного слоя. Обычно весит она в пределах 50 кг. Длина ее должна быть не больше 2-х метров.

Наполнять желонку грунтом надо примерно на 2/3 длины, так как при чрезмерной нагрузке, содержимое может засорить пространство трубы и это затруднит дальнейшую пробивку скважины.

Если по пути будет попадаться твердая порода, ее надо разбить, заменив желонку зубильным долотом.

Когда появится вода, применение желонки будет нецелесообразным, надо прокачать ее до чистого состояния с помощью глубинного насоса. Затем в обсадную трубу надо вставить фильтр, чтобы в скважину не попадал песок.

Популярные статьи  Септик из покрышек: своими руками, канализация из шин, как сделать, видео

Таким способом можно пробить скважину глубиной до 40 метров. Такая вода, пройдя природное очищение, – мягкая и вкусная. Она годится для любого применения – для приготовления пищи, питья или хозяйственных нужд.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

  1. В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
  2. На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
  3. Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Особенности установки обсадных труб

После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.

Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или самодельные. В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.

Скважина своими руками. Три способа пробурить скважину самостоятельно

Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки

Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.

Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.

Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.

Как сделать буровой инструмент

Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.

Спиральный и ложковый бур

Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.

Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.

Желонка и стакан

Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.

Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.

Изготовление иглы для абиссинского прокола

Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.

Какие скважины можно пробурить вручную

Собственный источник воды – отличная возможность обеспечить себя и своих близких чистой живительной водой и удовлетворить хозяйственные потребности. Путем бурения и обустройства скважины решить проблему водоснабжения можно на несколько десятков лет вперед.

Выбор способа бурения и объем работ по обустройству скважины зависит от типа гидротехнического сооружения.

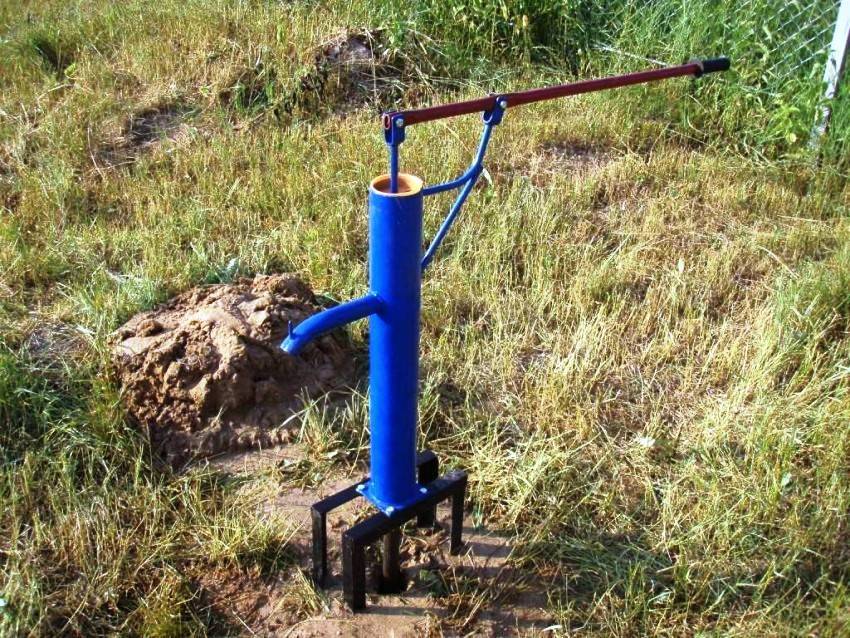

Колодец абиссинского типа

Если вода на участке расположена предположительно на глубинах 10-15 метров, то выгоднее и проще устроить абиссинский колодец. Гидротехническое сооружение этого типа использует водоносный слой, расположенный над водонепроницаемым глинистым пластом. Питается водонос за счет инфильтрации атмосферных осадков и вод близлежащих водоемов.

Скважина своими руками. Три способа пробурить скважину самостоятельно
Простую в исполнении скважину-иглу может пробурить даже начинающий умелец, который только осваивает базовые навыки буровых работ

Трубы выполняют функцию ствола, дополнительной обсадки абиссинская скважина-игла не требует. Ее не бурят, а погружают в грунт посредством забивки.

Компактные размеры водозабора абиссинского типа позволяют размещать его практически на любом свободном месте придомовой территории. Самым распространенным способом пробивания этого типа гидротехнического сооружения является ударное бурение.

Популярные статьи  Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Абиссинский колодец, или скважина игла, относится к немногочисленным выработкам, которые можно оперативно и без проблем пробурить вручную

Для ее устройства необходим специфический инструмент, который не извлекается из выработки до завершения ее эксплуатации

Первое звено буровой колонны оснащается наконечником, облегчающим проходку, и фильтром, предотвращающим проникновение минеральных включений из откачиваемой воды

Сначала в трубе высверливаются отверстия, потом ее оборачивают проволокой, к которой прикрепляют фильтрующую сетку

Суть устройства скважины иглы заключается в забивании колонный узких буровых труб в землю до вскрытия водоносного пласта. Облегчить процесс малогабаритная шнековая установка

Буровой станок со шнековым буром проходит грунты до необходимой глубины. В сформированное отверстие намного легче устанавливается колонна труб с фильтром в первом звене

Так как абиссинские скважины бурят в основном до 10 — 12 м, то для откачки из них воды используют ручные механические или поверхностные электрические насосы

По объему добываемой воды абиссинская скважина не уступает традиционным водозаборным выработкам. Единственный недостаток — техническое назначение воды

Особенности скважин на песок

При глубине залегания водоносного горизонта до 30 – 40 метров, распространенного в рыхлых, несвязных отложениях, сооружают песчаную водоносную скважину. Ее называют так, поскольку она добывает воду из насыщенных водой песков.

Водоносный слой скважины на песок располагается всего в трех-четырех десятках метров от поверхности. И чтобы достичь его не приходится проходить твердые – скальные и полускальные породы. А потому провести бурение песчаной скважины вручную не составит труда, если применить один из описанных ниже способов.

Ручное бурение скважины под воду

Бурение скважины вручную только для неподготовленного человека покажется процессом крайне сложным, требующим больших физических затрат. При определенных знаниях и подготовке изготовить бур для скважины своими руками реально и посильно. В зависимости от условий залегания грунтовых вод можно воспользоваться несколькими способами самостоятельного бурения скважин.

Скважина своими руками. Три способа пробурить скважину самостоятельно

Для проведения работ по бурению обычно приглашают специалистов, но при желании их можно выполнить самостоятельно

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Скважина своими руками. Три способа пробурить скважину самостоятельно

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

  • треноги, которую размещают над местом бурения;
  • блока с лебедкой и тросом;
  • забивного стакана, штанги;
  • желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают. Операция повторяется до того момента, пока не будет достигнута необходимая глубина.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Скважина своими руками. Три способа пробурить скважину самостоятельно

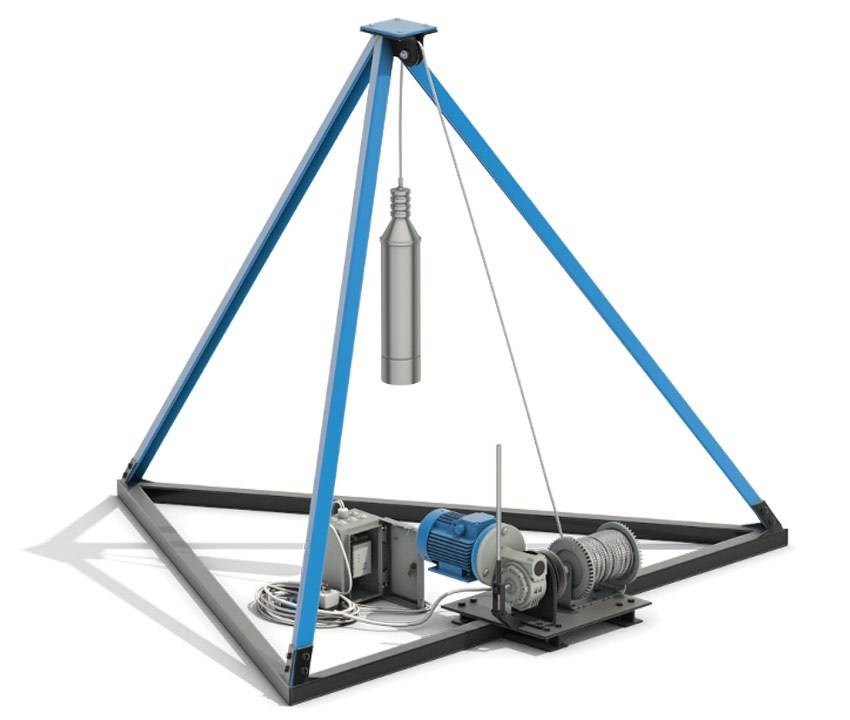

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

  • экономичный способ в финансовом отношении;
  • ремонт и профилактику ручного бура производить несложно;
  • оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
  • способ применим в труднодоступных местах;
  • эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Скважина своими руками. Три способа пробурить скважину самостоятельно

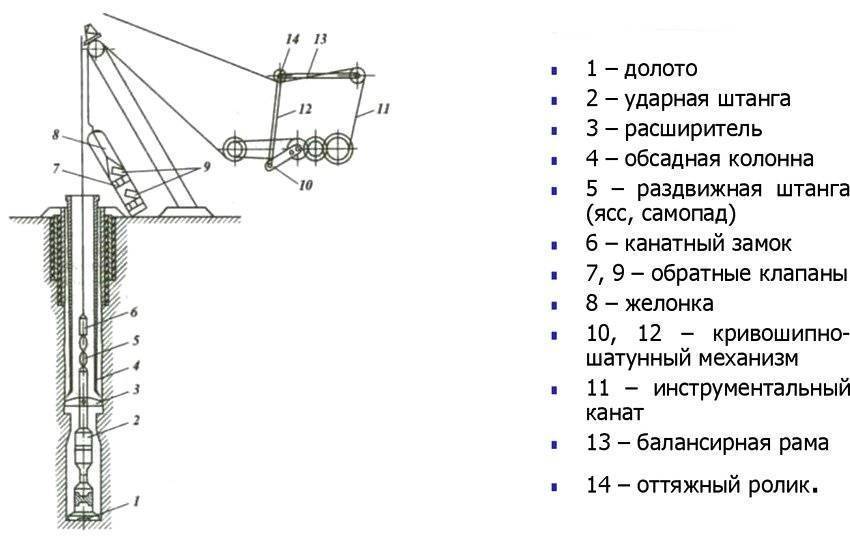

Ударно-канатная схема с желонкой и пробойным долотом

Скважины своими руками: возможные виды

Обеспечение водой – первостепенная задача при обустройстве любого жилого помещения. На сегодняшний день существует несколько способов добычи воды:

  • колодец;
  • абиссинский колодец:
  • песчаная скважина;

Скважина своими руками. Три способа пробурить скважину самостоятельно

При грамотном оборудовании, абиссинский колодец способен снабжать чистой водой на протяжении долгих лет

артезианская скважина.

Обустройство колодца – это процесс трудоемкий, поэтому дорогостоящий.

Недостатком его является еще и то, что вода черпается из верхних слоев, что создает большую вероятность попадания загрязнений как внешних, так и поступающих через верхние слои грунта. Количество воды ограничено, средний дебит составляет 0,5 куба в час. Колодец требует постоянной чистки и ремонта, все эти процессы проводятся вручную.

Скважина – более современный, надежный, долговечный и доступный способ добывания воды. Пробурить скважину на воду можно на любом земельном участке. В зависимости от глубины нахождения водоносных пластов выбирается вид конструкции: абиссинский колодец, песчаная или артезианская скважина. Если водоносный пласт расположен на глубине до 12 м, бурится абиссинский колодец. Если данный показатель составляет 50 м, воду можно добывать с помощью песчаной скважины. Артезианская необходима, если вода находится на глубине до 200 м.

Абиссинская скважина имеет небольшой диаметр, в нее не попадают поверхностная грязь и пыль. Дешевый и надежный вариант при умеренном количестве использования воды. Песчаная скважина имеет дебит в среднем 1,5 куба в час. Это фильтровый вид, т.е. на водоносный песок ставится фильтр из полимеров или нержавеющего металла. Артезианская скважина бесфильтровая, вода подается чистая, без примесей. Дебит составляет от 5 до 100 кубов в час.

Скважина своими руками. Три способа пробурить скважину самостоятельно

Такое мероприятие как бурение артезианских скважин подразумевает проведение большого объема технологически сложных работ

Схема принципа работы скважины на воду (песчаный вид) дает наглядное представление о ее внутреннем устройстве.

Выбор вида скважины – процесс крайне важный и ответственный.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
