Какая труба лучше для теплого пола: полиэтилен или металлопластик

Содержание

Принцип выбора

Набор плюсов у обоих видов достаточно велик. Поэтому при выборе следует учитывать место, где труба будет проходить, чтобы особенности материала не повлияли на удобство использования:

Полипропиленовые или металлопластиковые трубы

Труба из металлопластика «потеет» почти так же, как стальная. Покрывающиеся испариной конструкции подойдут не для всех помещений.
Полипропилен легче по весу.
Уровень термостойкости металлопластика гораздо выше (до 110 0C). Поэтому он хорош для монтажа отопления, теплых полов, горячего водоснабжения.
Металлопластик гибкий. С трубами в полимерной оболочке из полиэтилена можно монтировать водопровод без использования угловых соединительных фитингов, просто согнув их.
Металлопластиковые и полипропиленовые трубы имеют низкую сопротивляемость тепловым деформациям по сравнению с металлами, но этот показатель у металлопластика гораздо выше.
При монтаже полипропиленовых труб для отопления и горячей воды следует предусмотреть компенсационные петли из-за изменения размеров трубопровода при нагревании.

Для городских трубопроводов очень важна реакция на гидроудар при проверках системы и перепадах давления

Полипропиленовые лопаются в одном месте и образуют течь, а металлопластиковые расслаиваются на довольно большом промежутке, хотя выдерживают гораздо большие нагрузки, это особенно важно для подачи горячей воды и отопления. Поэтому при устранении течи и замене части водопровода у металлопластика придется менять больший кусок. Виды пластиковых труб

Виды пластиковых труб

Видео по теме: Какая труба лучше — ППР, полиэтилен или металлопластик?

Публикации по теме

Как и чем паять пластиковые трубы

Особенности утепления канализационных труб

Простые и доступные методы соединения труб без сварки

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

полиэтилена;
полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

PE-Xa. Для производства применяются пероксиды;
PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
PE-Xc. Сшивка молекул производится при содействии электронов;
PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
отсутствие каких-либо шумов;
увеличенный период использования;
возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

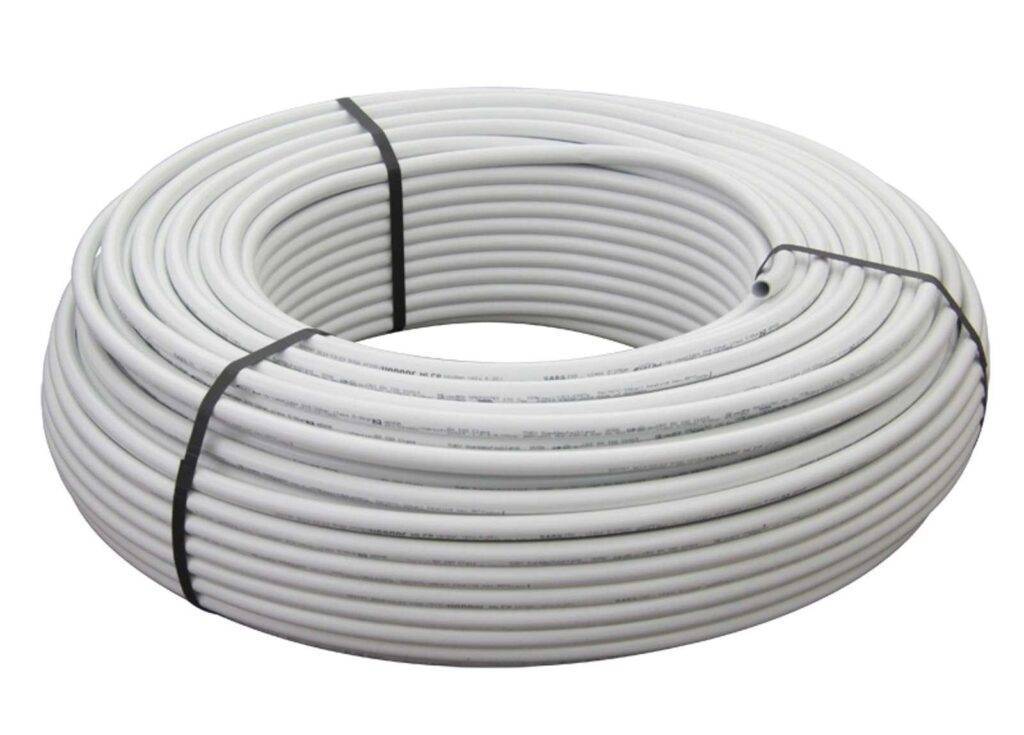

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором трубы поможет видео.

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

относительная долговечность. Срок службы труб достигает 25 лет;
невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
высокая устойчивость к воздействию химических веществ, содержащихся в воде;
прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.

№2. Метод сшивки труб PEX-труб

Важнейший параметр при выборе труб из сшитого полиэтилена – это метод сшивки, который использовал производитель. От него зависит количество образованных дополнительных связей, а следовательно, и эксплуатационные качества изделия.

Для образования дополнительных связей (мостов) в полиэтилене используют такие методы сшивки:

сшивка пероксидом, такие трубы маркируются PEX-A;
сшивка силаном, PEX-B;
радиационная сшивка, PEX-C;
азотная сшивка, PEX-D.

Трубы PEX-A получают путем нагревания сырья с добавлением пероксидов. Плотность сшивки у этого способа максимальная и достигает 70-75%. Это позволяет говорить о таких преимуществах, как отличная гибкость (максимальная среди аналогов) и эффект памяти (при разматывании бухты труба практически сразу принимает исходную прямую форму). Перегибы и заломы, которые могут появиться в процессе монтажа, можно исправить, если немного нагреть трубу строительным феном. Основной минус – это высокая цена, так как технология пероксидной сшивки считается самой дорогой. Кроме того, во время эксплуатации проходит вымывание химических веществ, причем несколько более интенсивно, чем в других PEX-трубах.

Трубы PEX-B производят в два этапа. Сначала в сырье добавляют органические силаниды, получая на выходе недосшитую трубу. После этого изделие гидратируется, и в итоге плотность сшивки достигает 65%. Такие трубы отличаются невысокой ценой, они устойчивы к окислению, имеют высокие показатели давления, при котором происходит разрыв трубы. По надежности они практически не уступают трубам PEX-A: хоть процент сшивки тут ниже, но прочность связей выше, чем при пероксидной сшивке. Из минусов отметим жесткость, поэтому согнуть их будет проблематично. Кроме того, эффекта памяти тут нет, поэтому первоначальная форма трубы будет восстанавливаться плохо. При появлении заломов помогут только соединительные муфты.

Трубы PEX-C получаются при т.н. радиационной сшивке: на полиэтилен воздействуют электронами или гамма-лучами. Процесс производства требует тщательного контроля, ведь от расположения электрода относительно трубы зависит равномерность сшивки. Степень сшивки достигает 60%, такие трубы имеют неплохую молекулярную память, они более гибкие, чем PEX-B, но в процессе эксплуатации на них могут образовываться трещины. Заломы исправляются только соединительными муфтами. В России такие трубы не нашли широкого распространения.

Трубы PEX-D производятся путем обработки полиэтилена соединениями азота. Степень сшивки невысокая, около 60%, поэтому по эксплуатационным качествам такие изделия значительно уступают аналогам. Технология фактически ушла в прошлое и сегодня почти не применяется.

В продаже можно встретить трубы PEX-EVOH. Отличаются они не способом сшивки, а наличием внешнего дополнительного антидиффузного слоя из поливинилэтилена, который еще больше защищает изделие от попадания внутрь трубы кислорода. По способу сшивки они могут быть любыми.

Самыми качественными считаются трубы PEX-A, но их высокая стоимость заставляет многих использовать трубы PEX-B. Эти два вида изделий получили наибольшее распространение на рынке, а выбор между ними зависит от бюджета, личных предпочтений и особенностей трубопровода, который необходимо с их помощью построить.

Не путайте трубы из сшитого полиэтилена с:

трубами из полиэтилена низкого давления, они выдерживают температуру не более +40С и пригодны только для систем холодного водоснабжения;
трубами из недосшитого полиэтилена Pert, в них отсутствуют межмолекулярные связи, вместо них происходит переплетение цепей полимера и их сцепление. Такие трубы совсем недавно появились на рынке, выдерживают температуры до +70С;
трубами из термостойкого полиэтилена. Они также способны выдерживать воздействие высоких температур (за счет введения в состав полимера термостойких добавок), но не смогут так долго, как PEX-трубы, работать при высоких температурных и прочих нагрузках.

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

полипропиленовые;
из сшитого полиэтилена;
медные;
металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

Низкая цена. Является одним из самых недорогих вариантов.
Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

стойкость к повышенной температуре (до 120 градусов Цельсия);
меньший радиус сгиба – около 5 радиусов самой трубы;
не боится механических воздействий;
не боится резких перепадов температуры и давления;
пластичность (очень гибкий материал);
даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
стойкость к воздействию химических веществ и бактерий;
экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

Во-первых, это самый дорогой материал из всех рассматриваемых.
Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

долгий срок службы (более 50 лет при нормальной эксплуатации),
имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
высокая степень звукоизоляции (практически неслышно тока воды),
меньший вес по сравнению с медными,
экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.

Лучшие металлопластиковые трубы 20 мм

Трубопроводы диаметром 20 мм использую для внутренней разводки горячего и холодного водоснабжения в многоквартирных домах, на объектах коммерческой недвижимости. Трубы, используемые в этих системах, должны выдерживать высокое давление и обладать достаточно хорошей гибкостью. Наша команда рекомендует выбирать продукцию известных брендов, которая обеспечит надежность водоснабжения

Предлагаем обратить внимание на три серии металлопластиковых труб для водопровода, которые имеют пятислойную структуру и предназначены для работы при высоком давлении

Valtec Pex-Al-Pex V2630

Итальянская компания входит в число мировых лидеров рынка композитных труб. Производитель использует инновационные технологии: сварка армирующего слоя из алюминия неплавящимся электродом в среде инертного газа, сшивка полиэтилена органосиланидным способом. В результате получаются изделия, которые соответствуют требованиям ГОСТ и способные выдержать давление до 10 атмосфер.

Для армирования металлопластиковых труб Валтек используется алюминиевая фольга 0,3 мм, которая обеспечивает необходимую прочность и гибкость, минимальное линейное расширение. Внутренний слой изготовлен из PEX-полиэтилена с низким сопротивлением потоку. Для монтажных работ разработаны две серии фитингов.

Достоинства:

Высокая устойчивость к расслоению;
Рабочая температура 95 градусов;
Выдерживает краткое повышение температуры до 130 градусов;
Гарантия производителя 10 лет;
Радиус изгиба 45 мм.

Недостатки:

На рынке много подделок.

Uni-Fitt Pro (PE-XC/AL/PE-XB) 26

Продукция итальянского производства выделяет на фоне конкурентов увеличенной толщиной армирующего слоя. При производстве используется фольга 0,5 мм, которая обеспечивает защиту от диффузии кислорода, минимальное линейное расширение. Внутренний слой изготовлен из сшитого полиэтилена PE-Xc, который имеет низкое сопротивление к транспортируемым средам. Внешний слой PE-Xb обеспечивает надежную защиту от механического воздействия.

Продукция рассчитана на работу под давлением до 10 атмосфер, при температуре 95 градусов. Допускаются кратковременные пики температуры до 110 градусов. Срок службы определен в 50 лет при десятилетней гарантии производителя.

Достоинства:

Устойчивость к солнечному ультрафиолету;
Практичная упаковка бухт;
Устойчивость к расслоению;
Нулевая диффузия кислорода из внешней среды;
Фирменные фитинги.

Недостатки:

Небольшой радиус изгиба.

Uponor Uni Pipe PLUS 25

Основанная в Финляндии компания за полвека стала глобальным холдингом и выпускает продукцию по инновационным технологиям. Для армирования используется бесшовный слой экструдированного алюминия. Внутренний и внешний слой – термостойкий полиэтилен PE-RT. Трубы производятся методом экструзии, который исключает наличие швов. Продукцию можно использовать для систем водоснабжения открытого и скрытого монтажа.

При выборе толщины алюминиевого армирующего слоя инженеры компании нашли баланс между прочностью и эластичностью. Радиус изгиба на 30-40% меньше, чем у конкурентов, что позволяет экономить до 15% фитингов. Качество использованных материалов исключает необходимость повторной регулировки формы после изгибания, что положительно влияет на скорость монтажных работ.

Достоинства:

Низкая цена пластиковых фитингов;
Гладкая внутренняя поверхность;
Устойчивость к расслоению;
Оригинальная конструкция фитингов для надежного монтажа;
Нулевая диффузия кислорода.

Недостатки:

Завышенная цена.

Преимущества металлопластиковых труб для организации систем теплого пола

Рассмотрим основные преимущества металлопластиковых систем:

Большой срок службы. При соблюдении всех условий эксплуатации изделия могут использоваться в течение полувека;
Стойкость к внешним воздействиям. Изделия не поддаются коррозии;
Теплопроводность. Металлопластиковую продукцию очень выгодно использовать в системе «теплый пол», так как изделия отличаются хорошей теплопроводностью, что обеспечивает эффективный обогрев помещений;
Износостойкость. Металлопластиковые изделия обладают стойкостью к высоким нагрузкам. Они не деформируются, не расслаиваются и не изнашиваются;
Легкость в установке. Продукция крайне проста в монтаже своими руками. А все благодаря тому, что изделия имеют легкий вес, отличаются пластичностью. Для монтажа их не нужно использовать сварочные инструменты. Качественная укладка металлопластиковых изделий – не фантастика, а реальность, позволяющая обеспечить равномерное распределение теплоотдачи;
Низкая стоимость. Покупка изделий не опустошит ваш кошелек;
Преимущества в монтаже. Металлопластиковая продукция хорошо выдерживает стандартный шаг при установке;
Удобство в эксплуатации. В трубах, благодаря гладкости внутреннего слоя, не образовывается налет.

Как уже упоминалось, укладка таких изделий чрезвычайно проста, с ней справится любой человек. В случае необходимости можно просмотреть специальное обучающеевидео, где детально рассказывается о каждом из этапов монтажных работ своими руками.

Расчет количество труб для теплого пола

Сколько труб понадобится для «теплого пола»? Конкретно сказать очень сложно. Все находится в зависимости от шага укладки контуров, задач, которые возлагаются на систему подогрева полов, и характеристик конкретного помещения.

Чтобы дать ответ на этот вопрос, понадобится сделать теплотехнические расчеты для каждого помещения. Фактически, требуется высчитать потери тепла здания, которые должны быть возмещены подобный системой отопления. При любых обстоятельствах, «теплый пол» будет иметь смысл только при условии, что предприняты меры по теплоизоляции жилья.

Опытным путем доказано, что если теплопотери составляют более 80÷100 Вт/м², то устройство подобного способа обогрева жилища обратятся в совершенно не оправданную потерю денег и сил

Нужно брать во внимание и то, будет ли «тёплый пол» главным поставщиком термический энергии, или же он будет использоваться для повышения комфортных условий в отдельных помещениях

Как правило, шаг укладки находится в диапазоне от 100 до 300 мм. Уменьшать его нецелесообразно, а часто – просто невозможно, поскольку это не позволит допустимый радиус изгиба трубы. При слишком большом шаге укладки тепло будет распределяться неравномерно, и возникнет «эффект зебры» — явно ощутимые полосы с разным уровнем нагрева поверхности пола. В зонах, которым нужен повышенный нагрев, укладка контура может локально уплотняться, а на участках допустимо разрежение шага, но все равно – в указанных пределах.

Теплотехнические расчеты, с учетом всех особенностей помещений – достаточно сложная процедура, требующая определенных знаний. Однако можно воспользоваться следующей формулой примерного расчета:

Чтобы облегчить задачу, можно использовать удобный онлайн Калькулятор для расчета мощности и длины теплого пола.

№11. Основные производители металлопластиковых труб

Лучшая гарантия качества – это имя производителя. Сегодня на рынке металлопластиковых труб конкурируют такие крупные производители:

Valtec – итальянская компания, лидер сферы. В производстве используется качественный полиэтилен, фольга из чистого алюминия (сваривается встык) и надежные клеящие составы, которые не теряют эластичность при многократных перепадах давления и температуры. Производятся трубы разного диаметра, подходящие для использования в разных сферах, от водоснабжения до транспортировки углеродного топлива;
Henco – бельгийская компания, производит трубы, разного рода фитинги, коллекторы и прочее оборудование. На предприятии осуществляется серьезный контроль качества, поэтому продукция нашла признание во всем мире;
OVENTROP – крупное немецкое предприятие, производит трубы всех возможных диаметров, снабжает их соответствующими пресс-фитингами;
Kermi – еще один немецкий производитель, который ввел практику использования дополнительного слоя гидроизоляции в своих трубах для полного предотвращения прохождения кислорода внутрь изделия;
Uponor – немецкие трубы, которые используются в 60 странах мира. Компания выпускает трубы диаметром от 26 до 110 мм;
Rehau – немецкие трубы и фитинги. Слой алюминия соединяется встык, полиэтилен отличается наивысшей степенью сшивки. Уникальная особенность труб производителя – возможность делать сгиб без специальных инструментов;
трубы PRANDELLI и Ape итальянского производства также отличаются высоким качеством, но по популярности на нашем рынке уступают другим производителям;
Sanha – немецкая компания, которая отличается активным использованием новейших разработок. Трубы производителя – идеал качества;
Hydrosta – неплохие трубы корейского производства;
Нанопласт – трубы отечественного производства, которые соответствуют всем гигиеническим требованиям.

Чтобы не нарваться на подделку, перед покупкой посмотрите в интернете, как должны выглядеть трубы определенного производителя, какого цвета должен быть внутренний и внешний пластик, какую фактуру имеет изделие, как маркируется. На оригинальной продукции надписи всегда будут четкими. По внутреннему срезу можно легко узнать, как сварен алюминий: помните, преимущество на стороне бесшовного, сваренного встык, соединения. Толщина внешнего и внутреннего слоя пластика должна быть по всей трубе одинаковой, дефекты, царапины, бугры и впадины не допустимы.

Статья написана для сайта remstroiblog.ru.

Критерии выбора

При выборе материала для строительства коммуникаций решающим аргументом должны быть не соображения экономической выгоды или сложности монтажа, а соответствие технических характеристик труб предполагаемым условиям эксплуатации.

В случае с устройством теплого пола к трубным материалам предъявляются следующие требования:

Прочность. Согласно официальным требованиям к трубам для теплого пола запрещено использовать черный металлопрокат и шовные трубы. Стальные изделия без специальной антикоррозийной защиты в замурованном состоянии прослужат недолго. Соединительный шов является «слабым» местом при усилении гидравлического давления в отопительной системе. Использование подобных материалов приведет к быстрому возникновению аварийной ситуации, устранение которой потребует вскрытия бетонной стяжки.

Химическая инертность. Для длительной эксплуатации без уменьшения внутреннего просвета требуются трубы с идеально гладкой внутренней стенкой. Теплоноситель содержит соли щелочноземельных металлов, которые при длительной эксплуатации осаждаются на внутренних стенках большинства трубных материалов.

Устойчивость к механическим нагрузкам без деформации. Минимальная бетонная стяжка оказывает давление на трубы равное 10 кг веса на кв. см. Мягкие пластиковые трубы при этой нагрузке будут деформироваться, а слишком твердый пластик может лопнуть.

Устойчивость к высокой температуре и давлению носителя в отопительной системе. Минимальные требуемые параметры устойчивости составляют 95 градусов и 10 атм. соответственно.

Высокий уровень теплоотдачи

Для эффективного отопления важно чтобы коммуникации не были барьером между теплоносителем и воздухом.

Отсутствие соединений под стяжкой. Требуются трубные материалы, которые можно укладывать цельным куском длиной до 120 м.

Гибкость и устойчивость на излом

При укладке теплого пола важно, чтобы трубы были достаточно эластичными для сгибания без повреждений стенок и деформации внутреннего сечения при минимальном радиусе. Большое расстояние между трубами является причиной возникновения холодных сегментов.

Рекомендуем ознакомиться: Какой уклон должен быть у канализационной трубы и как его правильно рассчитать

На выбор того или иного материала влияет и тип отопления в доме. Если это центральная система, то теплый пол будет подвергаться более серьезным нагрузкам, чем при индивидуальном контуре.

Металлопластик и сшитый полиэтилен по своим техническим и ценовым характеристикам стоят очень близко. Сравнение их положительных и отрицательных сторон позволит сделать правильный выбор в каждом конкретном случае.

Структура системы

Подобное устройство состоит из нескольких основных слоев, таких как:

Трубы.
Фольгированный слой, который выполняет функцию отражателя. В качестве настила используются специальные пластины с каналами для труб.
Подложка, представляющая собой слой гидроизоляционного материала. Его установка производится непосредственно на грунт, подготовленный под стяжку. Для этого используется полиэтилен или рубероид. Если теплый пол в ванной под плитку укладывается без стяжки, то необходимо использовать гидроизоляционную мембрану.
Укладка теплого пола водяного под плитку требует наличия сплошного основания. Если использование стяжки не предусматривается, то вместо нее используется гипсокартон или влагостойкая фанера. ГКЛ, как и натуральное дерево обладает высокими теплоизоляционными показателями.
Слой утеплителя. Рекомендуется использовать маты из качественного пенополистирола или базальтовую вату. В случае течи очень быстро намокает и теряет свои первоначальные свойства.

Структура

От предполагаемой толщины конструкции монтаж теплого пола может осуществляться несколькими способами. Этот показатель будет зависеть от наличия фанеры или стяжки, габаритов труб и толщины используемого утеплителя. Минимальная толщина укладываемой стяжки составляет порядка трех сантиметров. В зависимости от места установки будет зависеть и толщина утеплителя.

Из чего состоит система:

Котел. Один из самых бюджетных считается электрический, так как стоит несколько дороже. При этом самым экономически выгодным является использование газового оборудования. При выборе котла рекомендуется отдать предпочтение моделям, в которых топка полностью закрыта. Это поможет избежать попадания продуктов остаточного сгорания в жилые помещения. Вместо котла можно использовать имеющуюся дровяную печь.
Коллектор. Технология укладки может подразумевать использование этого элемента при условии, что система является основным способом подогрева помещений. Один контур пола может прогреть не более 40 м площади. Для этого понадобится порядка 100 м трубы. В среднем в одном доме находится больше одного контура, каждый из которых необходимо подключить к коллектору, который позволит управлять ними по отдельности. Он состоит их нескольких гребенок, для обратных и подающих труб. В него врезаются другие элементы контроля, такие как регулировочные краны, клапаны, терморегулятор и манометр. Вся конструкция с легкостью помещается в небольшую нишу или шкаф, установленный на стене. От каждого контура проводится по несколько труб.
Система насосов. Их кладут для того, чтобы обеспечить напольное покрытие необходимой воздушной циркуляцией. Ведь длина труб огромная, и никакого уклона для стоков нет. Он должен находиться между коллектором и котлом. При этом не стоит забывать и о фильтре, который бы очищал воду.

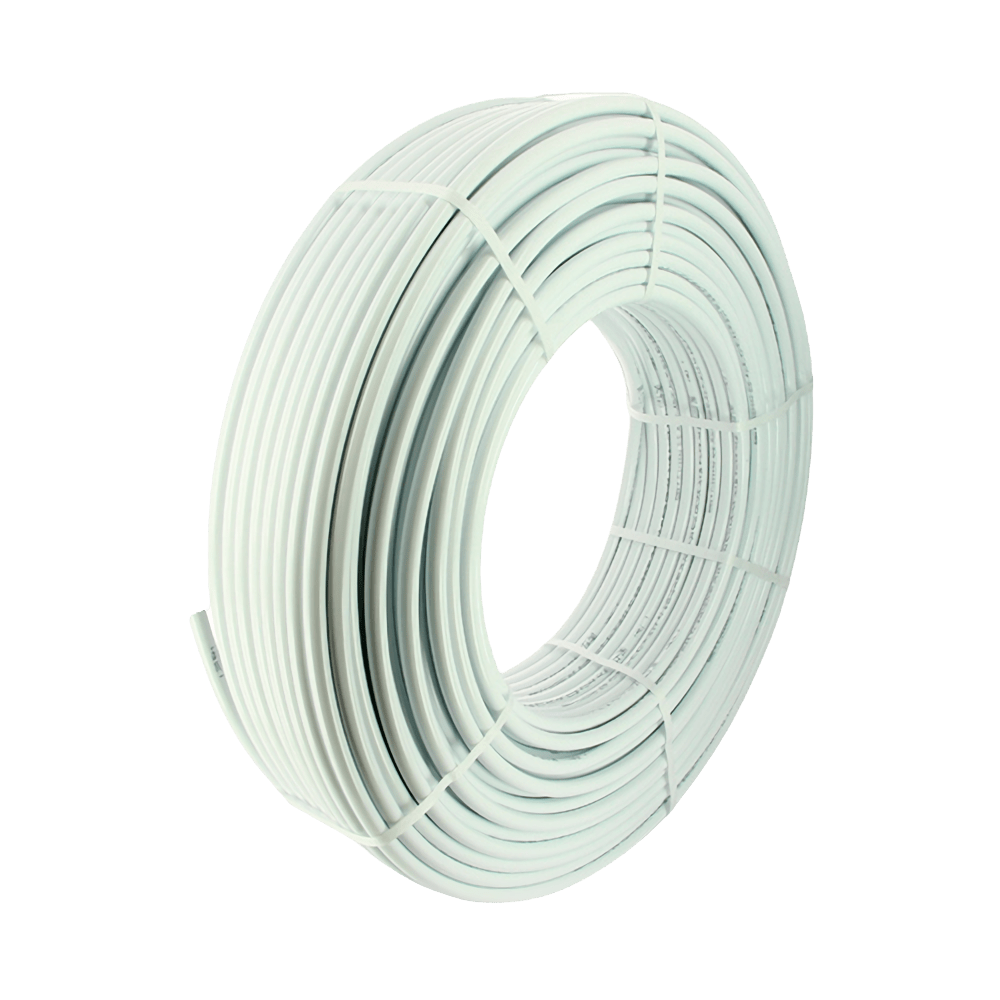

Монтаж теплого водяного пола под плитку. Конструкция зачастую состоит из полипропиленовых или металлопластиковых труб, чье сечение не превышает 2 см. Она укладывается спиралью по всему периметру комнаты в виде витков. Дойдя до середины помещения, разворачивается в обратную сторону и укладывается обратка.
