Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Содержание

Выбор труб

Как выбрать трубу, чтобы сделать теплый пол своими руками без проблем? Нужно правильно выбрать материал. Применяют трубы четырех видов:

  • полипропилен. Недостатки – ПП трубы не гнутся и соединяются при помощи пайки с муфтами. Монтаж труб из кусочков получается очень трудоемкий, толщина стяжки увеличивается минимум на 15 мм (муфта толще трубы);
  • медь – самый лучший материал, но трубы очень дороги и требуют высокой квалификации монтажника;
  • гофра из нержавеющей стали. Трубы гибкие и прочные, могут прослужить пятьдесят лет и больше. Не используют только из-за инерции мышления потребителей;
  • из сшитого полиэтилена, или РЕ-Х.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

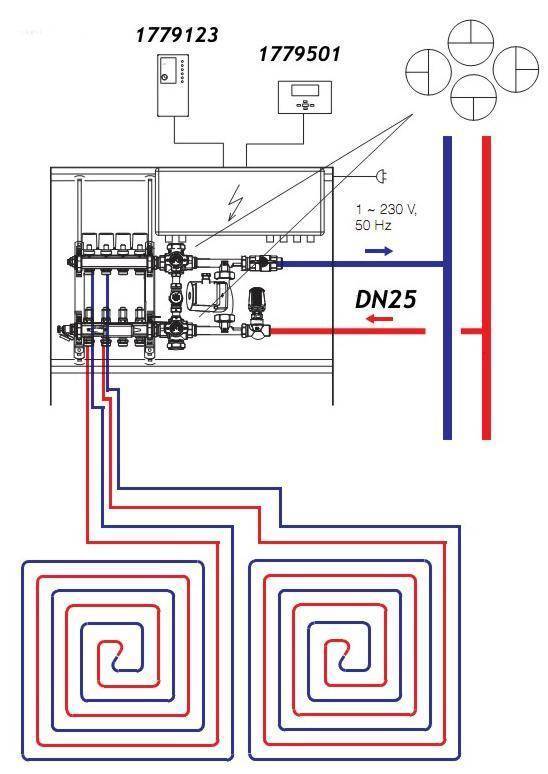

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

  • обладают относительно маленьким сопротивлением;
  • могут легко изгибаться;
  • обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
и еще один немаловажный плюс

Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

  • в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
  • учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
  • достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Расчет и распределение труб

Применяются трубы диаметрами 16, 20 или 25 мм. Применение трубы меньшего диаметра приведет к нарушенной циркуляции воды. Измеряя давление в трубе отопления при помощи гидроманометра, можно узнать величину давления в системе.

Слишком большой диаметр труб для прокладки в напольном пироге повлечет снижение рабочего давления и падение температуры.

Другая характеристика материала – ее потребность, для чего подсчитывают длину. Укладывать можно трубы одним из способов: змейкой или спиралью (улиткой). Схемы монтажа теплого водяного пола своими руками выглядят так:

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

В первом случае возможны значительные перепады в температуре на отдельных участках площади, спираль дает лучшее распределение тепла. Этот метод раскладки предусматривает поочередность прямой и обратной подачи теплоносителя.

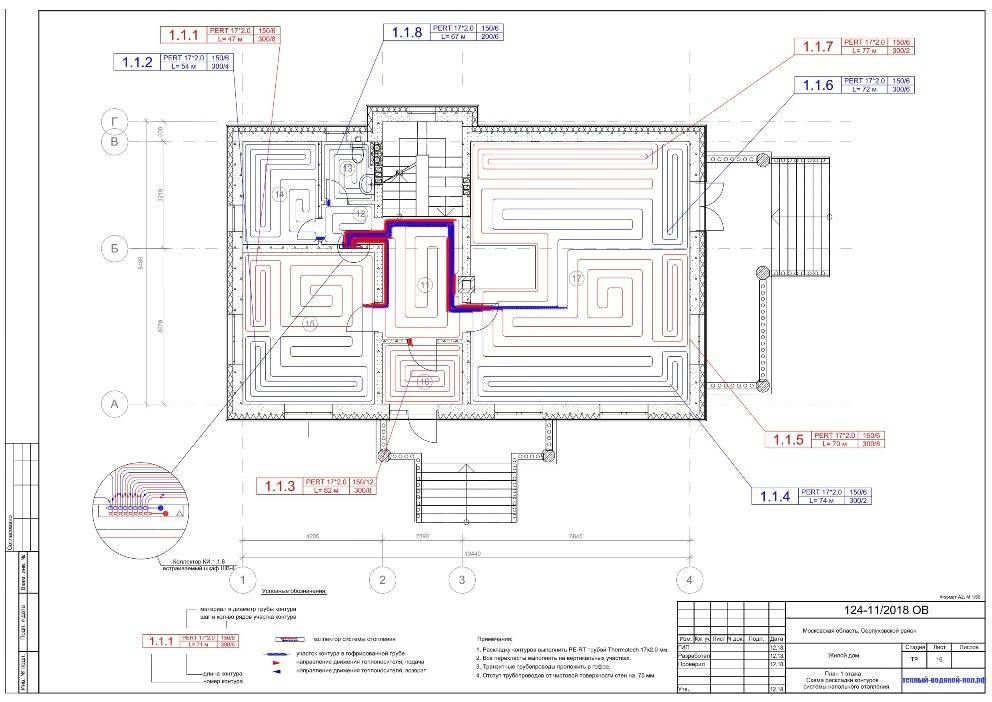

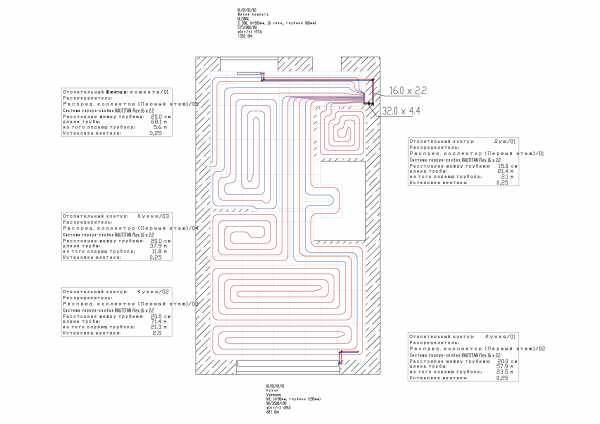

На листе «миллиметровки» или тетради в клетку следует вычертить в масштабе 1:50 или 1:100 эскиз комнаты и нанести трассы труб, причем начало должно быть у самого близко расположенного к окну стояка. Первый ряд прокладывают в 25 см от стен.

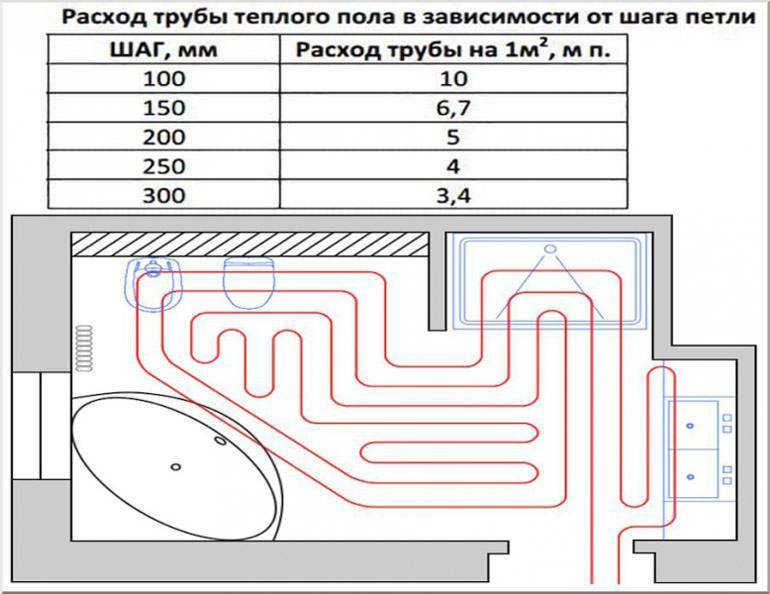

Шаг труб принимают равным 25-50 см (25 см – при диаметре 16 мм, 30-40см – при Ф20 мм, 40-50 см – при Ф25 мм).

Длину измеряют на эскизе, применяют переводной коэффициент для масштаба и получают требуемый размер. Для присоединения к стояку следует добавить метра 2-2,5.

Для каждого контура нужно купить метраж трубы одним отрезком, так как стыковка недопустима. На несколько комнат делают один коллектор, можно на весь этаж.

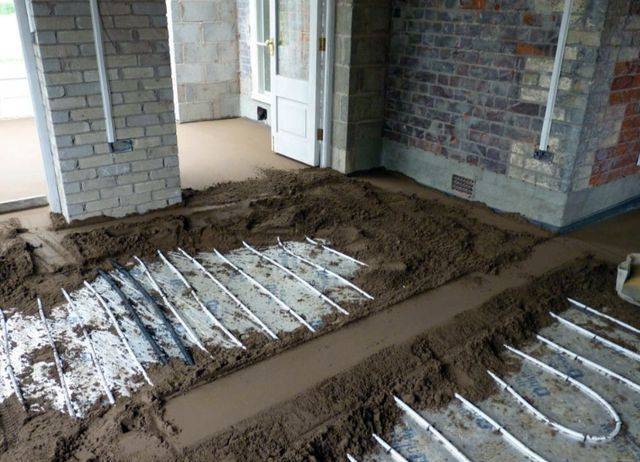

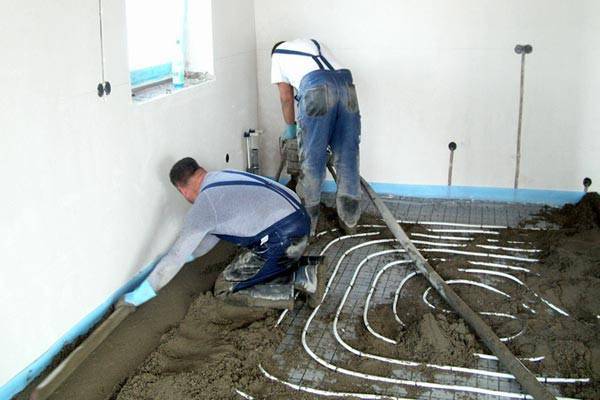

Смесь для заливки стяжки

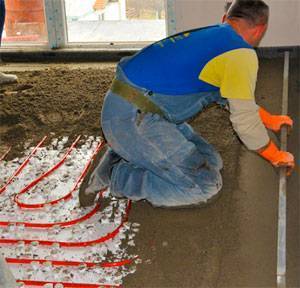

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

  1. Цемент – 1 часть.
  2. Песок мелкозернистый – 4 части.
  3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
  4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
    Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Теплый пол водяной своими руками – пошаговая инструкция по монтажуПеред заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Популярные статьи  Межкомнатные двери для квартиры: дизайн, цвет, конструкция – как сделать правильный выбор?

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

  1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Распределение труб

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Монтаж теплого водяного пола

Распределяя трубы, необходимо проложить маршрут для укладки. Проходя по трубам, нагретая в котле вода остывает, и это обстоятельство должно учитываться при определении маршрута укладки контуров труб. Следует помнить несколько правил, нарушение которых может сказаться потом на качестве обогрева и неудобствах эксплуатации всей обогревательной системы. Каковы эти правила?

  1. Укладывать трубы надо начинать с самых холодных участков площади – от окон, балконов и внешних холодных стен.
  2. Если ввод горячей воды идет не от холодной внешней стены, часть трубы между вводом и стеной необходимо тщательно утеплить, укутав гидроизоляционным материалом.
  3. У внешних стен вода должна быть горячее, а по мере движения трубы к теплому центру температура должна постепенно уменьшаться. Для того, чтобы обеспечить этот эффект, трубы укладываются «змейкой»
  4. В помещениях с внутренними стенами (гардеробные, коридоры, санузлы) трубы принято укладывать в виде спирали, ведущей к центру комнаты. Между витками спирально изогнутой трубы делается двойной шаг. В центре комнаты трубу изгибают, поворачивая обратно, и происходит обратная укладка – к выходу (на вывод и к регулировочному коллектору).
  5. Нужно учитывать гидравлическое сопротивление. Чем длиннее труба, чем больше поворотов у нее при укладке, тем сопротивление интенсивнее. Желательно добиться, чтобы сопротивление было равномерным там, где находится отдельный коллектор. Для этого длинные трубы (100 и более метров) необходимо разделить частями, но покупать для одной комнаты нужно одну трубу, единым отрезком.
  6. Нельзя использовать различные приспособления, муфты, стыки на трубах, уложенных в стяжку, это осложнит ремонт и приведет к ухудшению обогрева. Поэтому трубы покупаются после предварительного и окончательного расчета маршрута укладки.
  7. Не стоит использовать единый контур в нескольких помещениях. Именно поэтому расчет длины контуров должен делаться отдельно.
  8. Отдельно укладываются также лоджии, мансарды, балконы, веранды. Совмещать со смежными комнатами один контур трубы нельзя из-за разной степени теплоотдачи. Если нарушить это правило, то на обогрев веранды, например, будет истрачено больше тепла, а прилегающая комната будет обогреваться плохо.

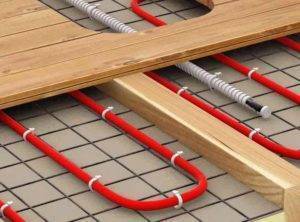

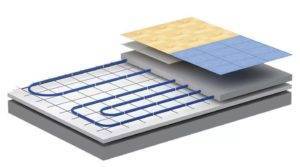

Устройство отопления стяжки

В стяжку заливается очень протяженная система из пластиковых труб небольшого сечения, по которым насос прокачивает воду с температурой порядка 37 °С, вода нагревает стяжку и покрытие пола, покрытие путем конвекции отдает воздуху в помещении. Для домов с деревянными перекрытиями существует система сухого монтажа – без устройства стяжки.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Нагрев пола создает оптимальное распределение тепла в отапливаемом объеме и экономит до 20% энергии и (денег) по сравнению с радиаторным. Если помещение имеет большую высоту, то экономия может достигнуть 50%.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Недостаток традиционной системы отопления: большая часть тепла передается в комнату конвекцией – теплый воздух от батарей поднимается вверх, попутно обогревая оконный проем, стены, и лишь затем нагревает потолок, и только потом тепло опускается вниз. Самый теплый воздух скапливается вверху – там, где никогда не находятся люди.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

Теплопередача Упругость Электропроводность Срок службы* Цена за 1 м.** Комментарии
Полипропилен Ø 8 Низкая Высокая Нет 20 лет 22 р Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX Ø 5 Низкая Высокая Нет 20/25 лет 36/55 р Не выдерживают перегрева.
Металлопластик Ø 8 Ниже среднего Нет Нет 25 лет 60 р Изгиб только со спецоборудованием. Не морозостойкие.
Медные Ø3 Высокая Нет Есть, требует заземления 50 лет 240 р Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка Ø 2,5-3 Высокая Нет Есть, требует заземления 30 лет 92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

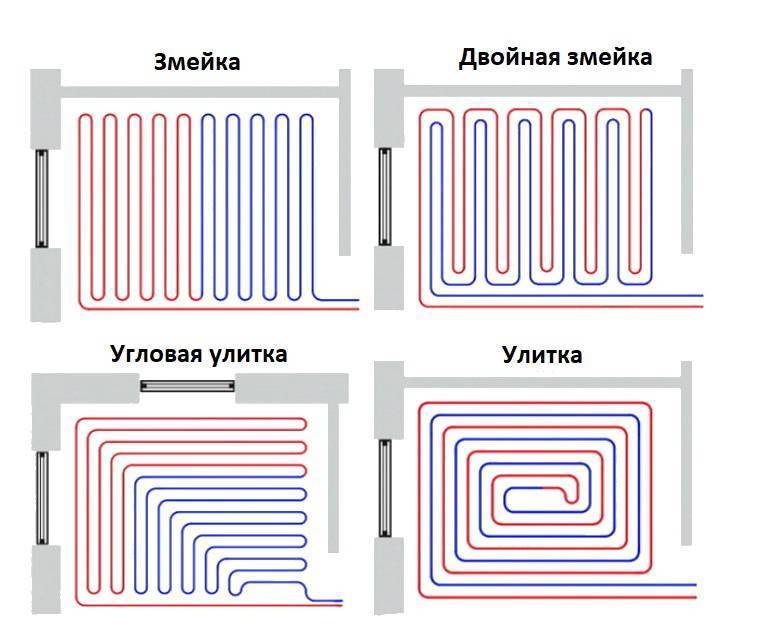

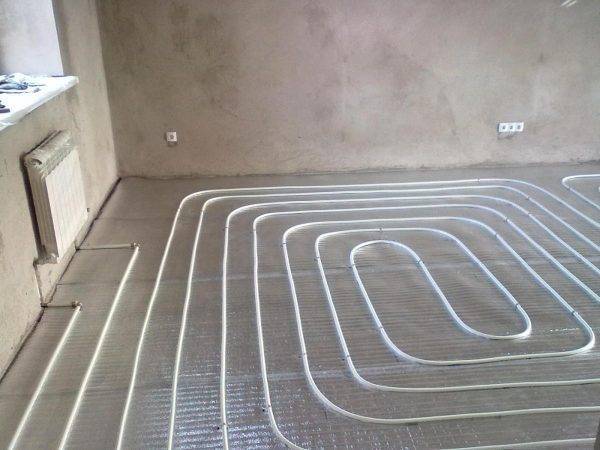

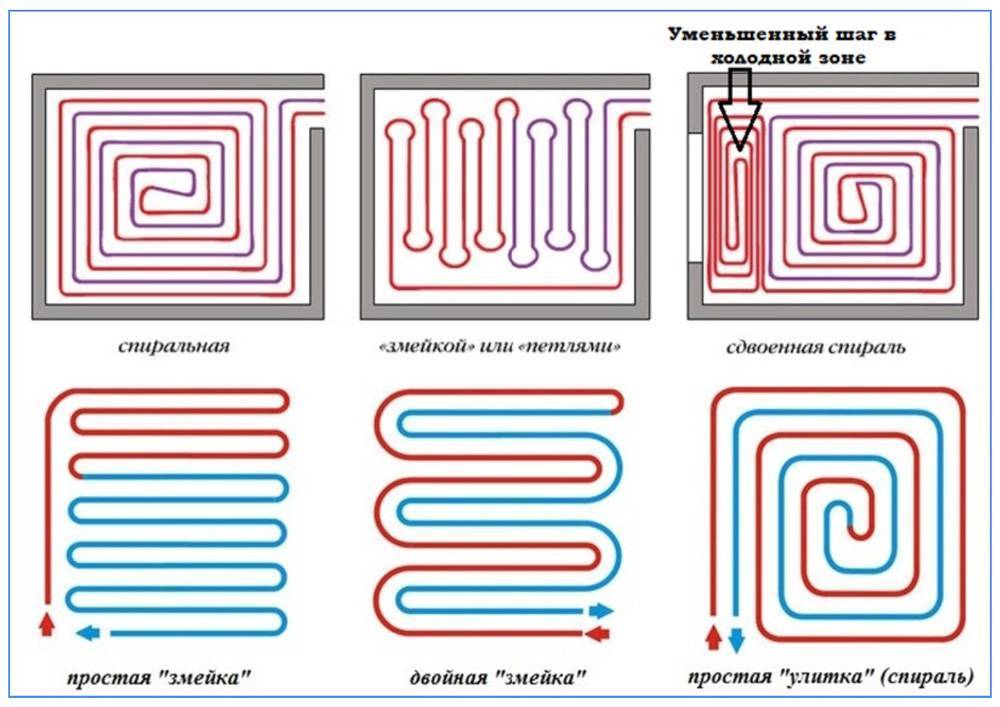

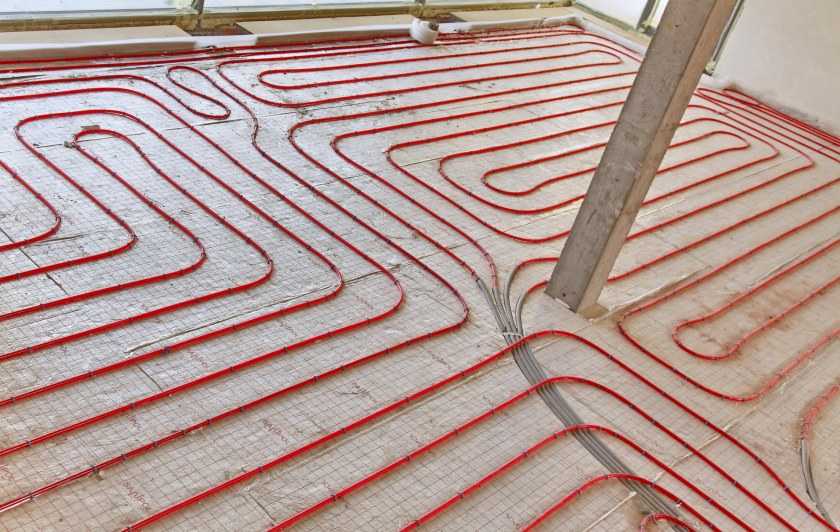

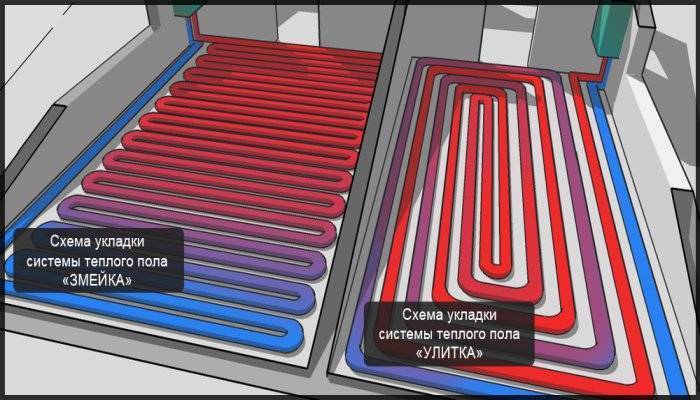

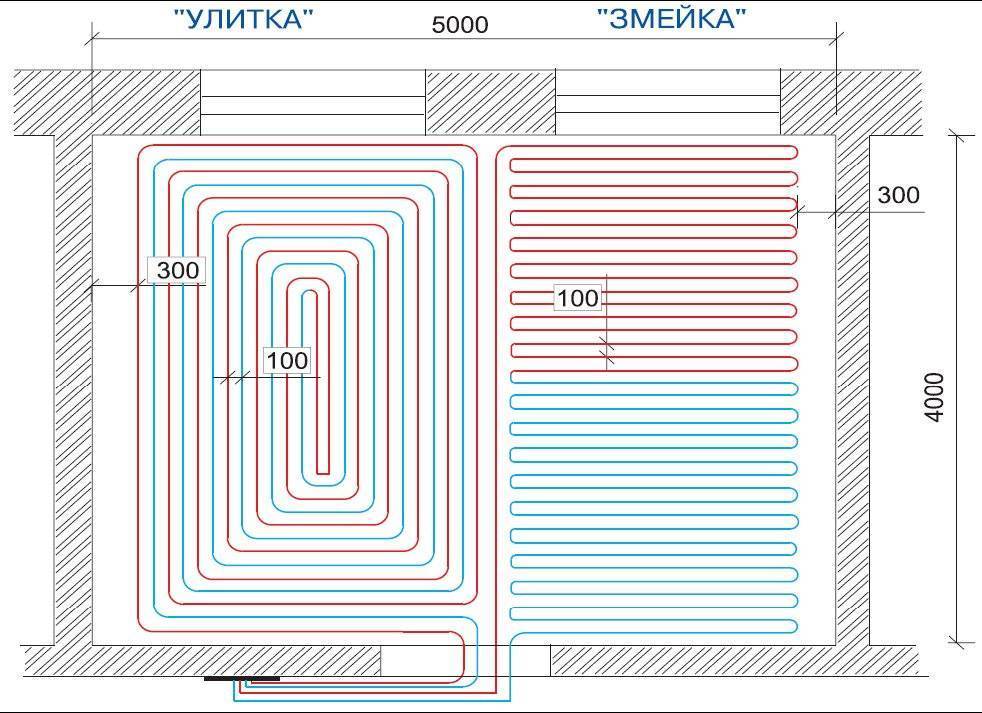

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

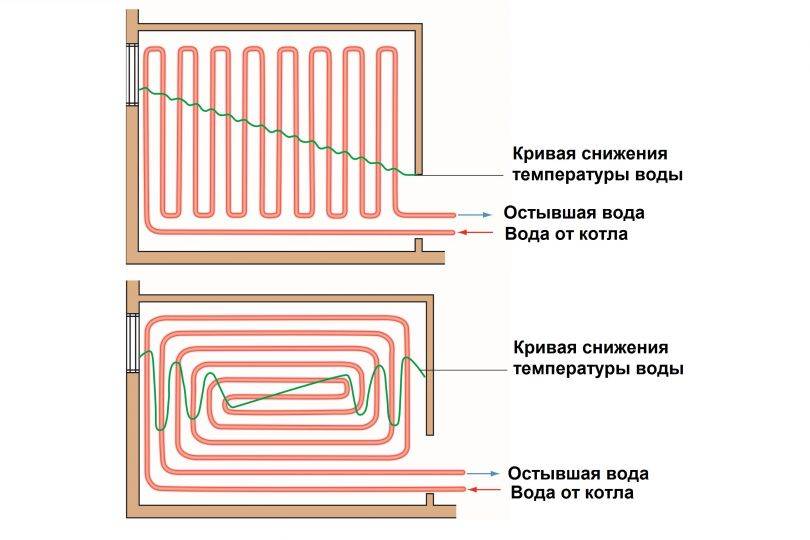

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

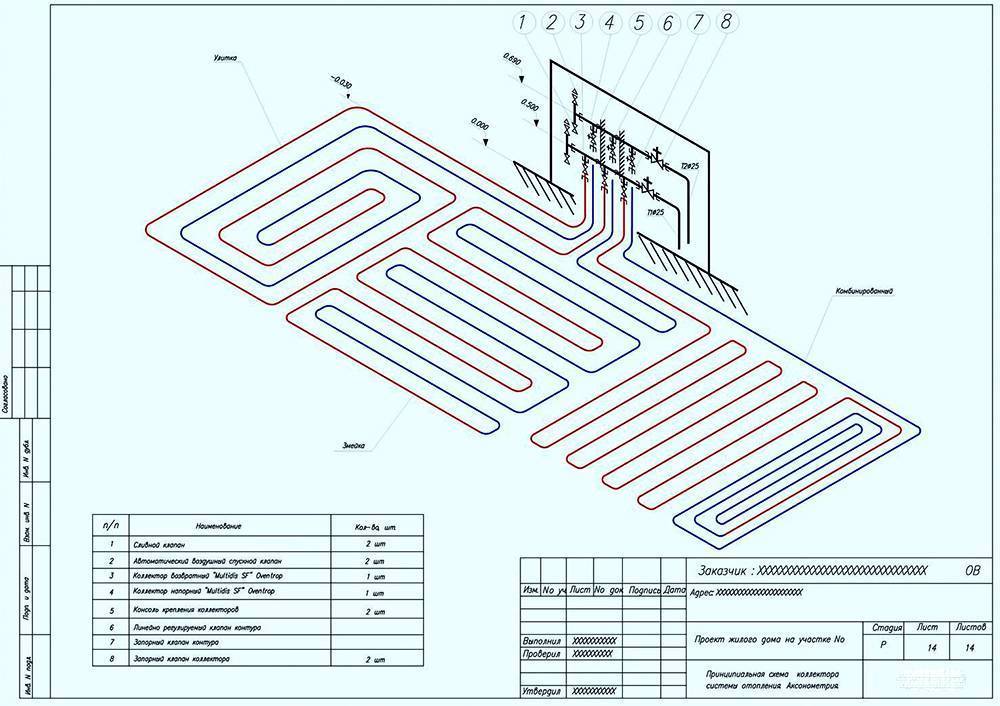

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

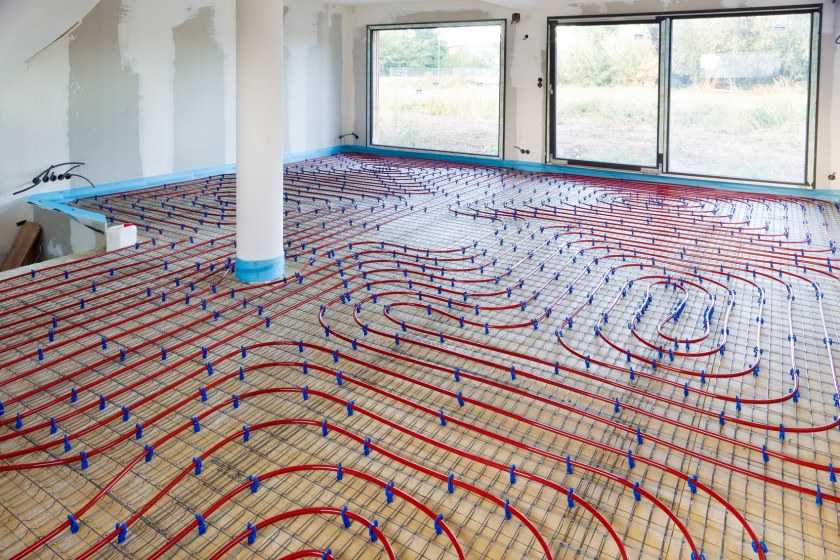

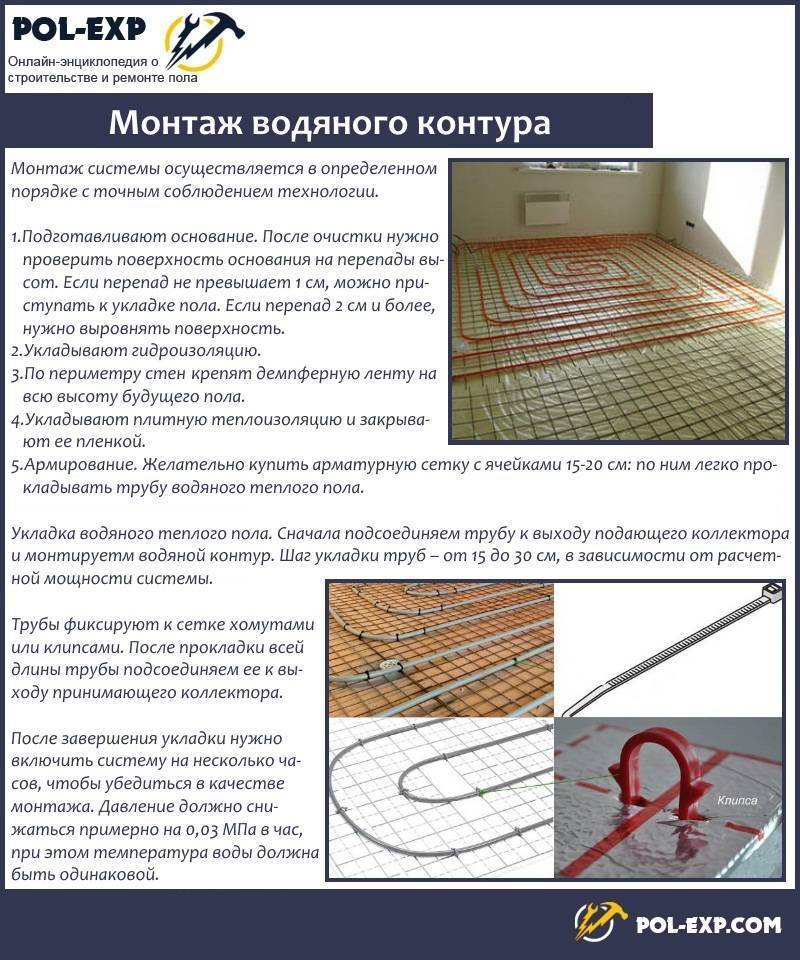

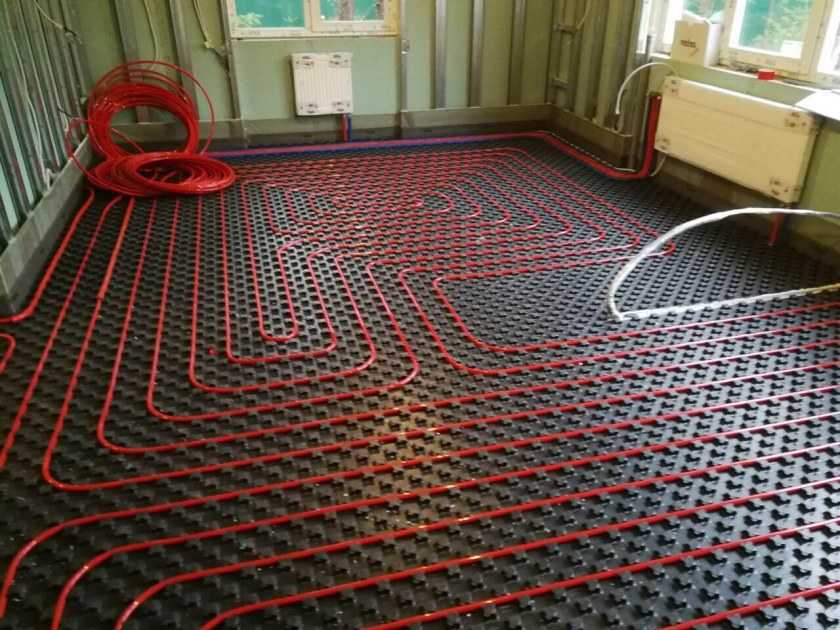

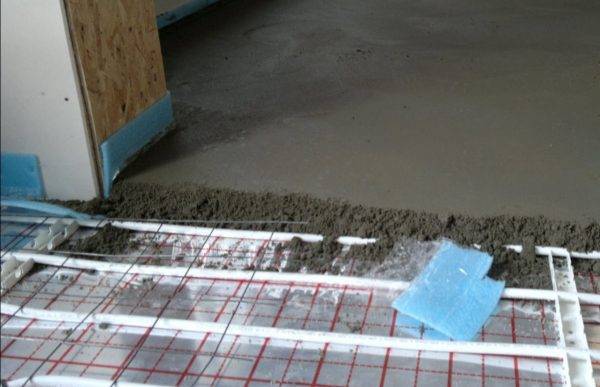

Монтаж труб водяного теплого пола и заливка стяжки

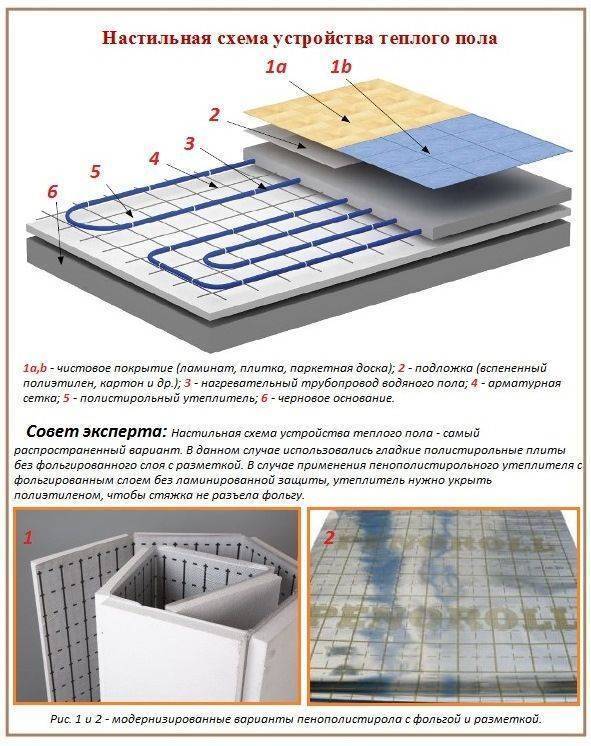

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

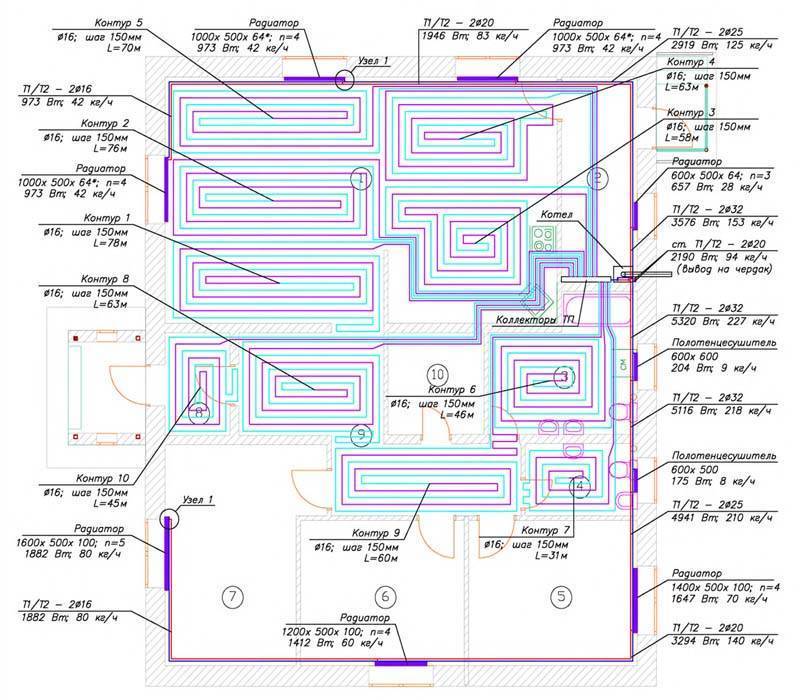

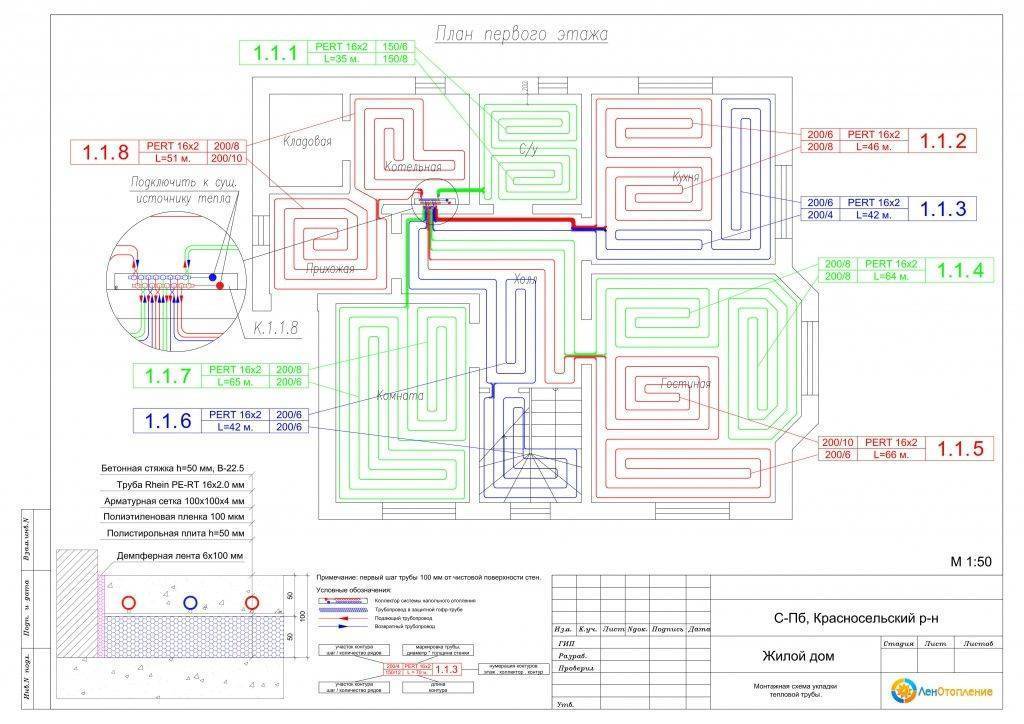

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Популярные статьи  Как сделать межкомнатную дверь своими руками: инструкция по изготовлению (видео)

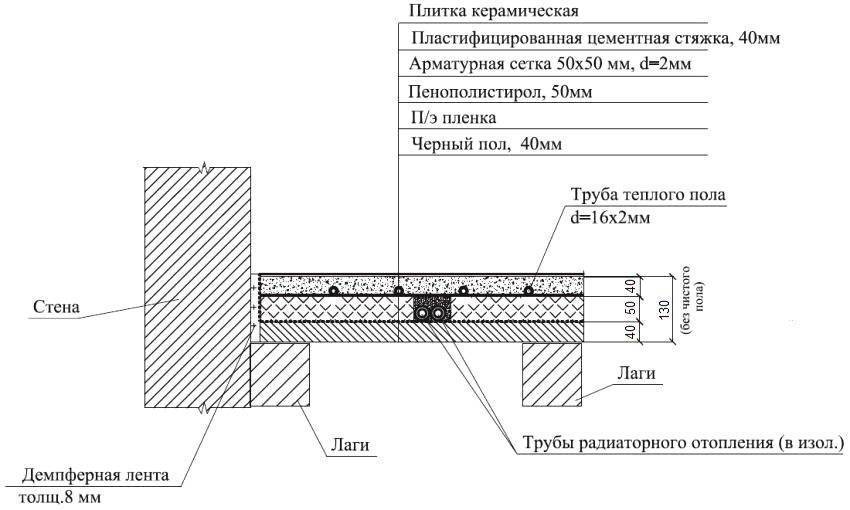

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Как укладываются трубы

Теплый пол водяной своими руками – пошаговая инструкция по монтажуНа выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.

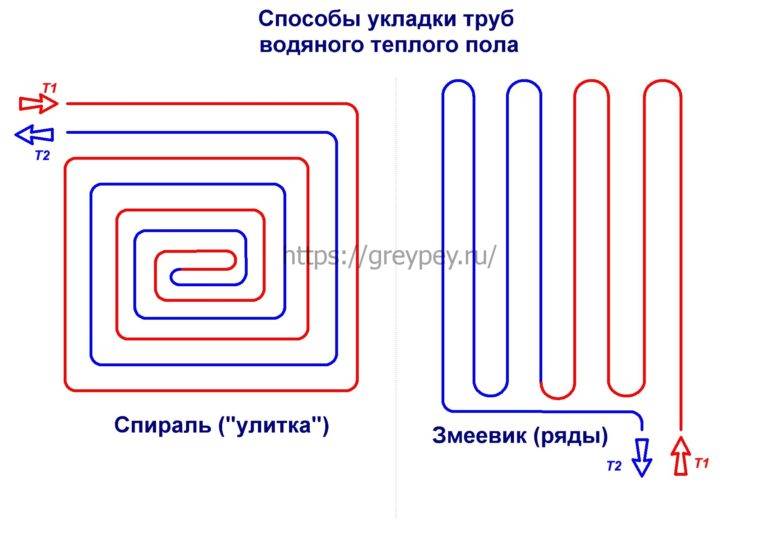

Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).

Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая – требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура – 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

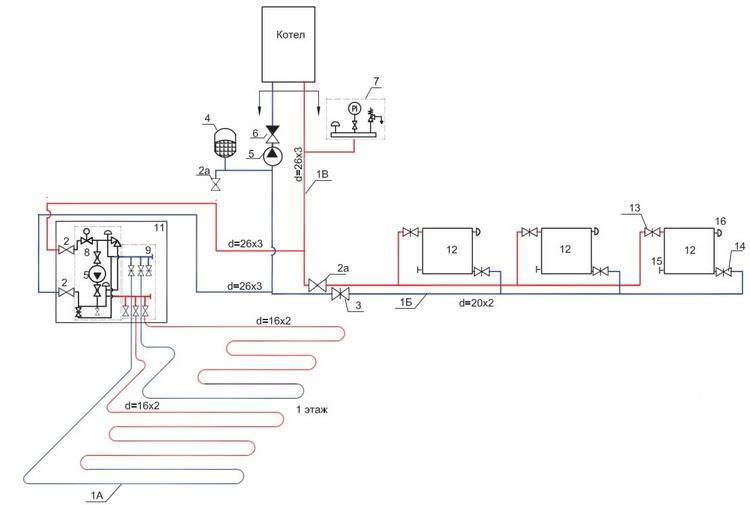

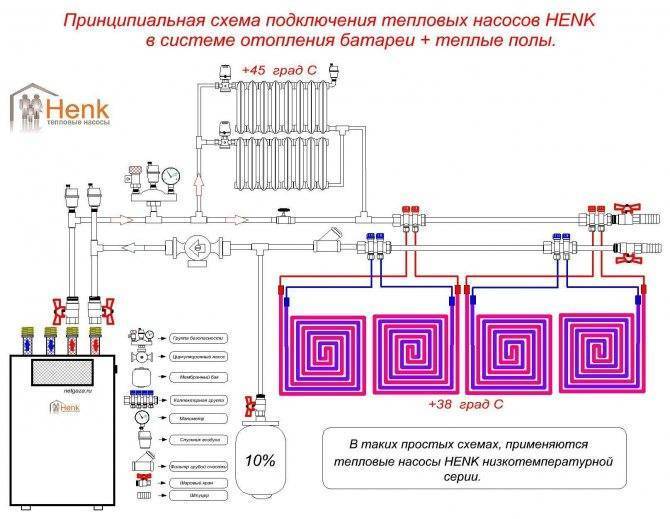

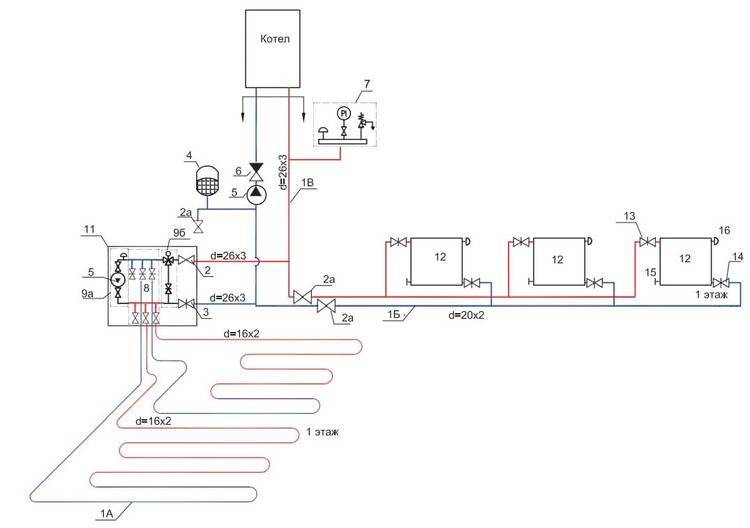

Схема подключения теплого пола

Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.

  1. Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
  2. Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
  3. Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
  4. В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.

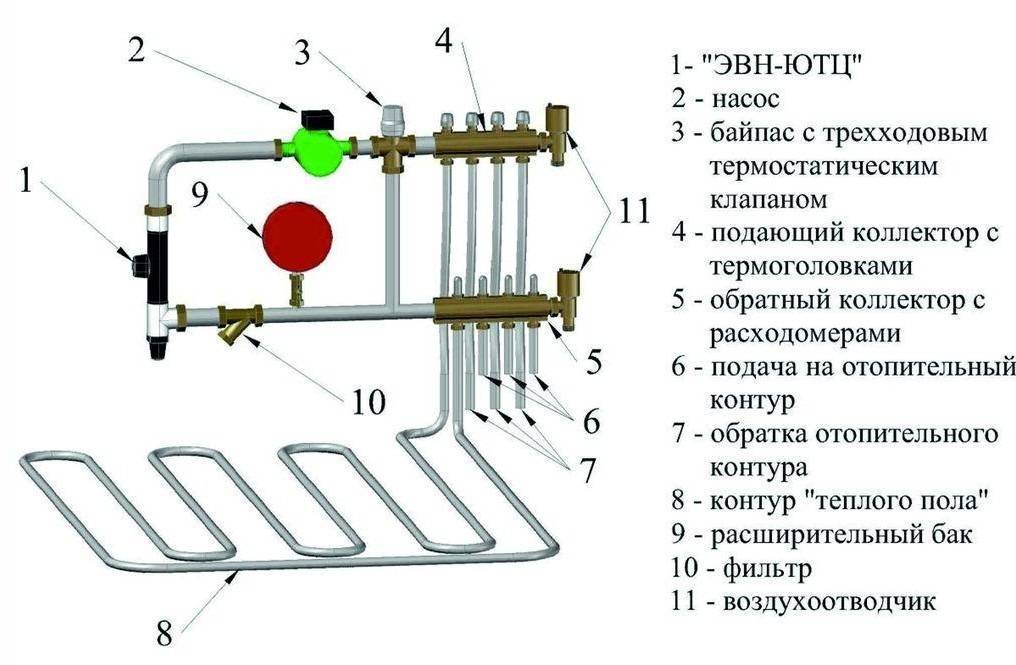

Схема с установкой трехходового клапана

Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.

В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Схема обвязки смесительного узла

Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.

В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

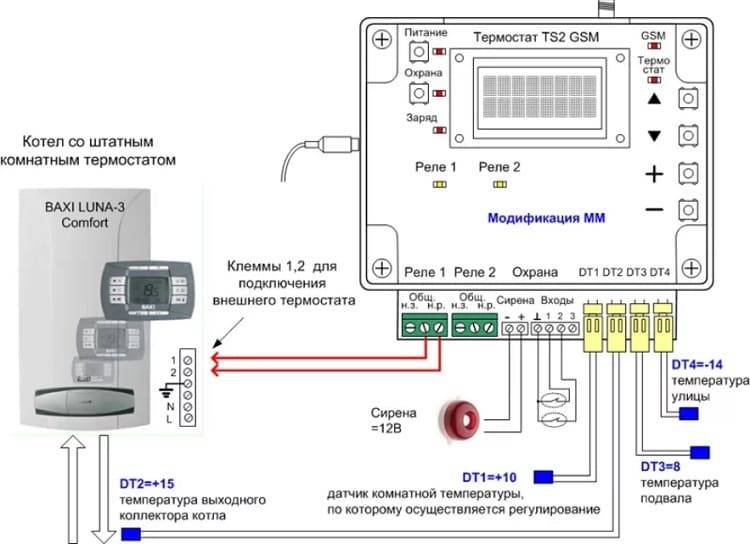

Схема с электронным терморегулятором

Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.

В небольшом пластиковом корпусе терморегулятора установлены:

  • Ограничительное устройство для поддержания температурного режима теплоносителя;
  • регулятор по температуре внутреннего воздуха в нагреваемом объекте;
  • автоматический воздухоотводчик.

Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.

Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.

Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:

  1. Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
  2. Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Схема прямого подсоединения

Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.

Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.

Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.

Преимущества и недостатки теплого водяного пола

Система водяного теплого пола представляет собой нагретый теплоноситель, проходящий по трубам, которые установлены в полу. Прежде чем вы решитесь на проведение монтажа системы, нужно рассмотреть все ее достоинства и недостатки. Возможно, взвесив все минусы и плюсы, вы поймете, что результат не стоит вашего труда либо, наоборот, еще больше уверитесь в том, что установка этой системы – идеальное решение в вашем доме. Преимущества:

  1. Экономичность. Обустройство водяного пола в частном доме приведет к снижению электропотребления примерно на 20 % благодаря невысокой температуре теплоносителя (от +30 °C до +50 °C).
  2. Комфорт. Равномерный прогрев дома по всей площади позволит создать оптимальную для человека температуру (около +22 °C на уровне ног и примерно +18 °C на уровне головы). По полу будет комфортно ходить босиком.
  3. Безопасность эксплуатации. Нагревательная система скрыта, что делает ее абсолютно безопасной – исключаются риски ожогов и травм при контакте с теплоносителем.
  4. Длительная эксплуатация. При правильно проведенном монтаже срок эксплуатации системы составит около 40 лет.

Система водяного теплого пола

Но нет ничего идеального. Проведение монтажа своими руками – довольно трудоемкий и сложный процесс, поскольку конструкция системы представляет собой «бутерброд» из нескольких слоев с разным наполнением. При неправильно проведенной установке вероятна протечка. В этом случае придется удалять напольное покрытие, убирать стяжку и проводить ремонт. Также система водяного теплого пола, к сожалению, не может использоваться как единственный источник тепла в частном доме. Лучше всего дополнить систему отопления радиаторами либо другими отопительными приборами.

https://youtube.com/watch?v=b1doyL6EwWs

Шаг 6. Сделать финишную стяжку

Рекомендация профессионалов – использовать «сухие» строительные технологии.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Полусухая стяжка

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Полусухая стяжка и теплый пол

Мокрый бетон может протечь, долго остывает и имеет большой вес. Все три фактора для системы обогрева могут иметь негативные последствия.

Стяжку лучше делать из полусухой смеси. Для ее изготовления берутся привычные пропорции песка и цемента (один к трем) и тщательно перемешиваются. Делать это можно вручную или бетономешалкой

А вот воду следует добавлять осторожно и небольшими порциями. Проверяется готовность раствора просто: сожмите его в кулаке

Если смесь держится вместе и в то же время сквозь пальцы не выступает вода – все отлично, можно с ней работать. Далее все по известному алгоритму – установка маяков и работы со стяжкой.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

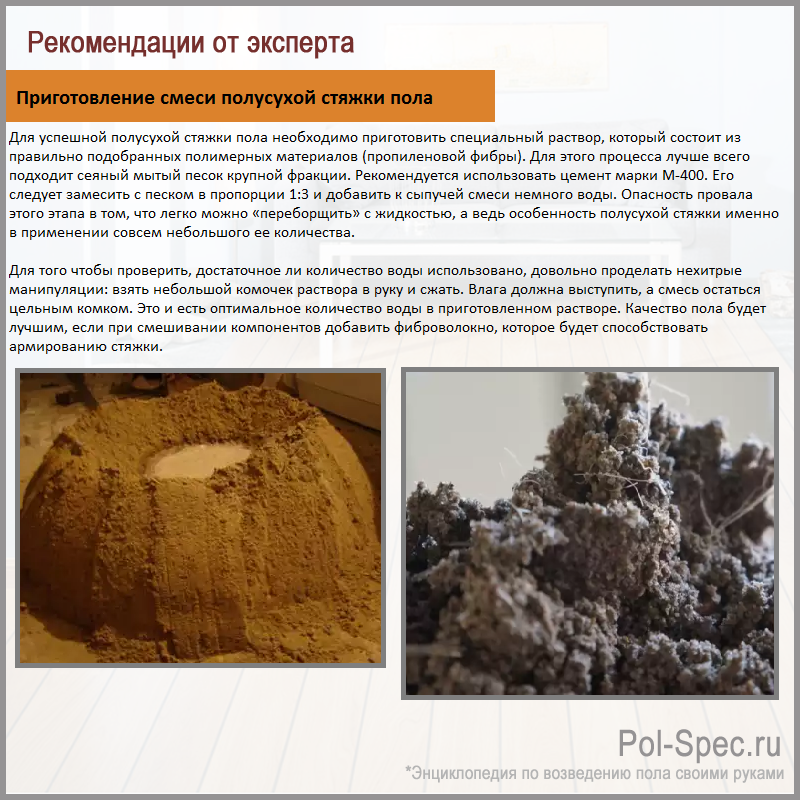

Приготовление смеси полусухой стяжки пола

Есть несколько нюансов во время работ со стяжкой по контуру водопровода.

  1. Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
  2. Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Полусухая стяжка с фиброволокном. Процесс укладки

Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.

Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Полусухая стяжка пола готовая

На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

  • Бетонные (или мокрые)  теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
  • Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.
Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

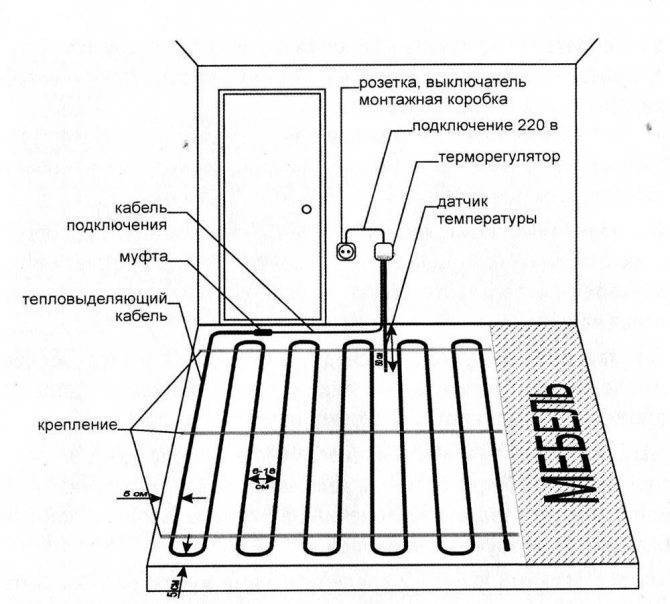

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
