Материал для водостоков
Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.
В той или иной степени этим требованиям отвечают:
- Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
- Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
- Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
- Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
- Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.
Как изготовить крепление для самодельного водостока?
Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.
Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

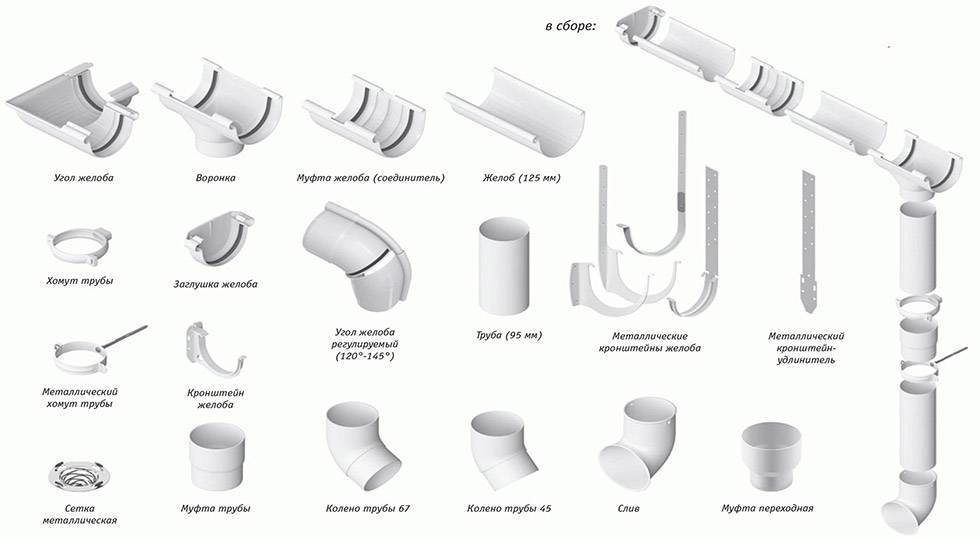

Готовые кронштейны для водосточных систем
Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!
А вот готовые пластиковые крюки на самодельной водосточной системе:
Такое крепление хорошо подходит для организации водостока беседок:
Самодельные крепежи: подбираем и изготавливаем
А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:
Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле
Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие
Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:
Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:
- Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
- Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
- Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
- Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
- Шаг 5. Выставляем необходимый угол сгиба.
- Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
- Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
- Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.
К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:
Еще один интересный вариант загнуть крюк:
- Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
- Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.
Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.
Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:
Сильные стороны плоской крыши
Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями. Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.
Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.
Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.
Итак, давайте рассмотрим положительные качества плоской поверхности:
- По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
- Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
- Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
- Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
- Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.
Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.
Водосточная система плоской кровли является одним из самых важных ее составляющих. Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.
Это интересно: Обработка стен перед поклейкой обоев: вся суть
Монтаж водосточной системы
Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:
Желоба по периметру могут устанавливаться:
Желоба по периметру могут устанавливаться:
- на край стропильной системы,
- на лобовую планку карниза,
- на саму кровлю.
Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.
Вариант крепления кронштейнов для водоотливов
- Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
- Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
- Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
- Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.
Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.
Для этого вам понадобятся:
- саморезы, шуруповерт или отвертка;
- уровень и рулетка;
- напильник, наждачная бумага;
- ножовка по металлу или болгарка;
- бечевка;
- лестница или строительные леса.
1 этап работ
Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.
В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм
2 этап
Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.
Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.
3 этап
Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.
Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.
4 этап
1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба
Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.
5 этап
Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.
Как монтируется водосточная система
Самой сложной задачей является установка кронштейнов под водостоки
Нужно взять во внимание, что во время этой процедуры важно соблюдение небольшого уклона по направлению к воронкам. Обычно данный уклон делается не менее, чем 3 мм: если есть желание сделать отведение воды более быстрым, его можно увеличить до 10 мм. Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги
Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.
Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.
Крыши с длиной фронтона менее 10 м оснащаются только односторонними уклонами. Более длинные системы имеют по центру дополнительные воронки и водосточные трубы, формирующие слив с крыши. Используется также вариант с высокой точкой по центру фронтона, от которой наклон идет в обе стороны.
Проводя монтаж водосточного желоба своими руками, чаще всего начинают с установки самых высоких кронштейнов. Далее проводится фиксация самого нижнего элемента, во время чего учитывается необходимый уклон. Натянув между ними шпагат, довольно просто провести установку всех стальных держателей.
Прежде чем приступать к формированию уклона, важно проверить горизонтальность используемой в качестве ориентира линии. Обычно за направление берут фронтальную ветровую доску, которая нередко устанавливается не по уровню. Проверку лучше всего осуществлять с помощью нивелира или гидроуровня
Если используется пузырьковый уровень, то его длина должна быть не менее одного метра
Проверку лучше всего осуществлять с помощью нивелира или гидроуровня. Если используется пузырьковый уровень, то его длина должна быть не менее одного метра.
Из чего можно сделать слив с крыши собственноручно
Для изготовления водостока своими руками вы можете использовать следующие разновидности материалов:
- Листовая оцинкованная сталь. Выбор материала крайне удачный, если у вас есть особые станки и приспособления для создания труб, воронок, колен и остальных составляющих конструкции. Более того, вы должны иметь хотя бы минимальный опыт работы с жестянкой. Большинство людей просто не знают ничего о жестяных работах, поэтому редко выбирают для водосточной системы сталь.
- Пластиковые бутылки. Такой выбор, мягко говоря, странный. Их можно использовать для создания конструкции, возможно, получится выполнить все работы за один день, но такую конструкцию можно считать временной, так как она не переживает сильных порывов ветра и ливней. Подойдет только в качестве временного средства, пока не купите нормальный материал.
- Пластиковые канализационные трубы. А вот это отличный материал и с ним действительно можно работать, так как водосливы имеют приличный внешний вид и отлично справятся с задачей. Более того, стоимость труб куда меньше, чем готова система слива воды.
На счет последнего варианта рассмотрим подробнее:
- Канализационные трубы делают из самого дешевого пластика, и часто не первичного, а вторичного. Также на них не воздействует ультрафиолет, они не оттаивают и не замерзают, в них отсутствуют минеральные красители.
- Известные производители систем водостока устанавливают поверх одних наценок другие, за раскрученность бренда, но это никак не относится к канализационным трубам.
- Прекрасные формы и достойный внешний вид усложнят производство слива, и вам потребуются особые станки, а также многосоставные пресс-формы, а набор приспособлений может содержать десятки единиц.
- Высокое качество возможно за счет того, что процесс проконтролирован на каждой стадии изготовления материала.
Изготовление водостока для крыши из канализационных труб является единственным приемлемым вариантом по всем параметрам, поэтому и поговорим о нем в этой статье.
Какую функцию должен выполнять слив
Вне зависимости от того, из какого материала изготовлен слив, он обязательно должен защищать фундамент и цоколь дома от талой и дождевой воды. Если земля возле дома переувлажниться, то это может стать причиной преждевременной порчи кладочных строительных материалов или проседания фундамента дома. Если уменьшаться несущие показатели основания, это станет огромной проблемой, и его можно будет заменить только тогда, когда на фасадной стене дома появятся трещины. Восстанавливать прочность фундамента крайне дорого и сложно, и такие работы смогут выполнить лишь профессионалы. Но поверьте, даже они не могут дать 100% гарантии того, то выполненные мероприятия дадут пользу. Другие функции слива (сбор воды в емкость, украшение фасада строения) являются второстепенными, и не будут влиять на безопасность и продолжительность эксплуатации строения.
Как правильно определиться с системой водостока
Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.
- Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
- Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
- Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.
Монтаж водосточной системы показан в видео:
Греющий кабель в водосточной системе
Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.
Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com
Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.
Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.
Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.
Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.
Греющий кабель на свесе крышиИсточник tiu.ru
Как работает система обогрева водостоков показано в видео:
Разновидности современных водосточных систем по материалу изготовления
Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.
Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.
Водосточная конструкция из пластикаИсточник rooms-styling.com
Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.
Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.
Медный водостокИсточник pinterest.com
Обобщение по теме
Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.
Проект водосточной системы
Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.
Вид водостока
Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.
Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.
Материал труб
Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.
Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:
- Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
- Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.
Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.
Расчеты и размеры
Чтобы правильно сделать расчеты, потребуется знать:
- длину периметра крыши;
- высоту дома;
- количество вертикальных стояков;
- количество соединений желобов;
- количество заглушек, уголков и тройников;
- количество креплений.
Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.
После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.
Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.
Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.
Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.
Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.
Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.
Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.
