Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Содержание

Монтаж водоотводных лотков

Перед тем как приступить к прокладке водоотводного бетонного канала, необходимо в обязательном порядке составить предварительный план будущей конструкции. Проект обязательно должен включать в себя такие моменты:

  • расположение водоотводных каналов и их комплектующих;
  • количество деталей и вспомогательных комплектующих;
  • итоговая смета строительного мероприятия.

Подготовительный этап необходим для расчёта всех нюансов монтажа бетонных водоотводных изделий, их подготовки, и для того, чтобы арендовать необходимую технику.

Рассмотрим поэтапную прокладку бетонных водоотводных желобов:

  1. В первую очередь необходимо вырыть каналы нужного размера. Размер канала должен превышать соответствующий параметр лотка. Это нужно для укрепления почвы в месте размещения конструкции.
  2. На втором этапе производится утрамбовка почвы в траншеях.
  3. Далее, в траншеи необходимо засыпать слой песка, который будет выполнять функцию «подушки».
  4. На песчаную подушку укладывают бетонную прослойку, которая будет выступать в качестве опоры для желобов.
  5. С помощью спецтехники бетонные лотки укладываются в подготовленные траншеи на бетонный слой.
  6. Далее стороны каждого водоотводного ЖБИ лотка укрепляются с помощью жидкого цементного раствора.
  7. На этом этапе выполняется стыковка лотков с помощью пазов. Для увеличения показателей герметичности, стыки обрабатывают специальным герметиком на основе битума или акрила.
  8. Производится монтаж защитных решёток поверх бетонных водосточных лотков.
  9. Готовый водоотводный канал стыкуется с ливневой канализационной коммуникацией.

Недостатки и достоинства

Стоит отметить, что пластиковые лотки имеют больше достоинств, чем недостатков. Это и низкая цена (в сравнении с другими видами лотков), и простота монтажа, и широкая сфера их применения, большая долговечность, обусловленная материалом, из которого они изготовлены. Также большим достоинством является низкий вес, что достаточно удобно при их транспортировке к месту установки, а также возможность их герметичного соединения. Основным недостатком пластиковых лотков водоотводных является нестабильность и ненадежность при низких температурах из-за возможности их деформации при температурах ниже нуля градусов. Также есть вероятность деформации с течением времени.К достоинствам бетонных относят высокую износоустойчивость. Такие виды лотков не подвержены воздействию ни низких, ни высоких температур, сохраняя при любой температуре свои качественные характеристики и прочность.Совет сантехника:

Огромным недостатком бетонных лотков является их низкая прочность при ударах, что стоит учитывать как при транспортировке, так и в установке.

Лотки водоотводные – это простые детали, предназначенные для создания открытой системы дождевой канализации. В последнее время распространено применение пластиковых лотков, так как они намного удобнее бетонных. Рассмотрим, как выбрать детали для устройства дождевой канализации и осуществить монтаж водоотводных лотков. Открытая система дождевой канализации достаточно эффективно справляется с поставленными задачами, для ее строительства требуется минимальный расход финансов и затрат труда.Служит система многие десятилетия, а ее обслуживание предельно простое. Основным элементом является лоток, закрытый сверху защитной решеткой для предотвращения попадания мусора. Собрать систему можно с использованием бетонных лотков, но в последнее время гораздо популярнее лотки из пластика.

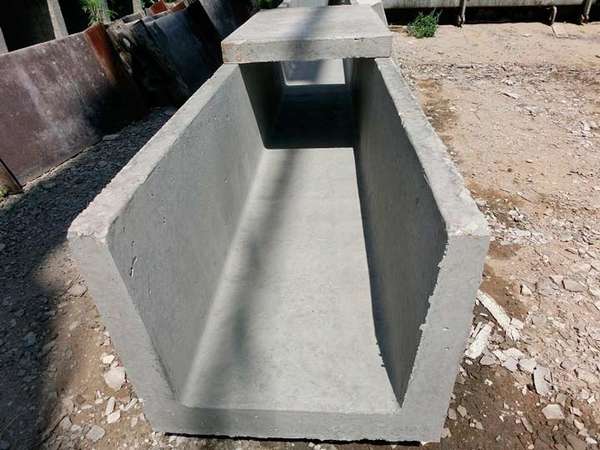

Лотки железобетонные

Для предохранения коммуникаций от механического и коррозионного разрушения необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки — они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, изделия из железобетона, служат для отведения от зданий дождевых и талых вод.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, A-II либо проволокой Bp-I. Технологический процесс вибрационного прессования позволяет получать плотный железобетон, стойкий к агрессивным факторам внешней среды. Согласно ГОСТ 21509-85, к нему предъявляются требования по следующим направлениям:

  • морозоустойчивость и влагонепроницаемость;
  • технические характеристики арматурной стали;
  • толщина бетонного слоя;
  • антикоррозионные качества;
  • исходные материалы бетонной смеси;
  • равномерная структура без пустот;
  • механическая стойкость.

По конструкции, цели применения, способа монтажа лотки относятся к трем основным типам:

  • водоотводные;
  • кабельные;
  • для теплотрасс.

Водоотводные ЖБИ лотки

Они служат для транспортирования воды, отличаются по назначению и исполнению и выполняют следующие функции:

  • дренажные – удаление почвенной и дождевой влаги от цокольного этажа и фундамента здания;
  • прикромочные – отведение воды с дороги к откосам;
  • телескопические — канальное отведение влаги с мостов и склонов;
  • ливневые – сбор и отвод ливневых стоков;
  • канализационные – перемещение сточных вод в коллекторы;
  • водопропускные (желоба для стока) – отведение воды самотеком.

Классификация водоотводных лотков по форме:

  • параболические;
  • трапециевидные;
  • П-образные;
  • трапециевидные и П-образные с круглым желобом.

В зависимости от условий, поставленных проектом водоотведения, подбираются сплошные или с проемом для вертикального водостока. Лотки для водоотведения бывают цельными и сборными, различных типоразмеров (они указаны в серии 3.006.1-2/87). Маркировка содержит букву Л и два числа: первое обозначает номер в серии, второе – вертикальную нагрузку, на которую рассчитан лоток (чем оно больше, тем глубже он монтируется). Производители выпускают их различных габаритов, например, компания ЭРБА предлагает изделия с такими параметрами: длина 0,72 – 6 м; ширина 0,4 – 1,84 м; высота 0,38 – 1,32 м.

Железобетонные лотки теплотрасс

Трубы теплоснабжения защищаются от коррозии, грызунов, потерь тепла за счет установки специальных каналов двух типов:

  • КЛп — лотки накрываются съемными крышками;
  • КЛс — конструкцию образуют верхние и нижние лотки, соединенные посредством швеллеров.

Преимущества современных устройств перед применявшимися ранее кирпичными конструкциями:

  • простота укладки;
  • низкая стоимость;
  • высокая несущая способность;
  • возможность монтажа в сейсмоактивных районах, при слабом грунте и подпочвенных водах – это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастики.

В маркировке лотка для теплотрасс указывают букву (Л или ЛК), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), ставят число, обозначающее долю стандартного размера (2 обозначает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков из железобетона

Прежде чем купить ЖБИ лотки, следует выбрать товар по расчетным данным: максимальной нагрузке, размерам и форме. После этого изделия подбирают по стоимости, проверяя наличие сертификатов на них у производителя. Средние цены на лотки приводятся в таблице.

Обозначение Размеры, мм Цена, рубли
ЛК-1 350 х 350 х 2970 1 700
Л 2-8/2 360 х 570 х 2970 2 450
ЛК 300.45.30-1 280 х 430 х 2990 3 315
Л 10-8/2 550 х 1480 х 2970 6 630

Преимущества и недостатки

Основные достоинства и негативные моменты, которыми обладает любой ливневый лоток, определяются особенностями производства. Наиболее популярными являются изделия, созданные способом вибропрессования, что обеспечивает прекрасные технические характеристики и особенности.

Главные достоинства ливневых лотков:

Высокий уровень стойкости ко влаге, резким перепадам температур.
Стойкость к работе динамических нагрузок и коррозии.
Безопасность в эксплуатации и экологическая чистота.
Длительный срок службы – до 70 лет.
Хорошая механическая прочность.
Универсальность использования элемента для создания различных систем.
Устойчивость за счет высокого веса, что важно особенно при скоплении больших объемов сточных вод.
Простота в монтаже и обслуживании.
Сравнительно невысокая стоимость.

Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку.

Популярные статьи  Замена разбитого стекла в двери своими руками: алгоритм установки (видео)

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Услуги онлайн

Онлайн подбор лотков

Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать дренажные лотки из нужного материала и размеров за считанные секунды.

Калькулятор по расчету герметика

Рассчитайте необходимое количество герметика для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.

Полное профессиональное техническое решение для участка

Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации. Индивидуальный подход в проектировании вашего участка.

Схемы установки

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж
Пример установки в асфальтобетонное покрытие

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Пример установки у края бордюра

Все схемы установки

Купить бетонные лотки от Стандартпарк Вы можете здесь на сайте или офисах продаж, в том числе заказать проектное решение для обустройства системы поверхностного водоотвода на вашем участке. Если же есть необходимость проконсультироваться или узнать дополнительную информацию – обращайтесь!

Преимущества и недостатки

Основные достоинства и негативные моменты, которыми обладает любой ливневый лоток, определяются особенностями производства. Наиболее популярными являются изделия, созданные способом вибропрессования, что обеспечивает прекрасные технические характеристики и особенности.

Главные достоинства ливневых лотков:

Высокий уровень стойкости ко влаге, резким перепадам температур.
Стойкость к работе динамических нагрузок и коррозии.
Безопасность в эксплуатации и экологическая чистота.
Длительный срок службы – до 70 лет.
Хорошая механическая прочность.
Универсальность использования элемента для создания различных систем.
Устойчивость за счет высокого веса, что важно особенно при скоплении больших объемов сточных вод.
Простота в монтаже и обслуживании.
Сравнительно невысокая стоимость. Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку

Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Самостоятельный монтаж дренажных лотков

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтажНа фото этап монтажа лотков для отвода воды

Монтаж водоотводных лотков не так сложен, как может показаться на первый взгляд. Установить своими руками железобетонные изделия не получится без привлечения профессиональных монтажников и такелажников. Поэтому рассмотрим, как установить обычный бетонный лоток у себя на участке.

Краткая пошаговая инструкция:

  1. Опираясь на проектную документацию участка и инженерных систем, производится точная разметка всей сети водоотводных лотков.
  2. По разметке и согласно размерам лотка, роется траншея. При этом нужно соблюдать уклон. Также сам лоток должен быть ниже всей поверхности на 5 мм.
  3. На основание траншеи укладывается и хорошенько утрамбовывается песчано−гравийная подушка.
  4. На подготовленное основание устанавливаются сами лотки, учитывая уклон для стока воды. Для герметизации стыки лотков обрабатывают специальным герметиком.
  5. Когда установка сети лотков для водоотведения закончена, можно засыпать оставшееся место землей и приступать к облагораживанию всего участка.
  6. Решетки монтируются в последнюю очередь.

Видео в этой статье расскажет более подробно как устанавливать водоотводные лотки, а также раскроет секреты монтажа дренажной системы.

https://youtube.com/watch?v=f9QqaUKm1hY

Бетонные водоотводные лотки – незаменимый атрибут любого аккуратного участка. И если грамотно сделать расчет и монтаж всей дренажной системы, то о такой пакости, как лужи и грязь во дворе, можно забыть навсегда.

Монтаж водоотводных лотков

Перед тем как приступить к прокладке водоотводного бетонного канала, необходимо в обязательном порядке составить предварительный план будущей конструкции. Проект обязательно должен включать в себя такие моменты:

  • расположение водоотводных каналов и их комплектующих;
  • количество деталей и вспомогательных комплектующих;
  • итоговая смета строительного мероприятия.

Подготовительный этап необходим для расчёта всех нюансов монтажа бетонных водоотводных изделий, их подготовки, и для того, чтобы арендовать необходимую технику.

Рассмотрим поэтапную прокладку бетонных водоотводных желобов:

  1. В первую очередь необходимо вырыть каналы нужного размера. Размер канала должен превышать соответствующий параметр лотка. Это нужно для укрепления почвы в месте размещения конструкции.
  2. На втором этапе производится утрамбовка почвы в траншеях.
  3. Далее, в траншеи необходимо засыпать слой песка, который будет выполнять функцию «подушки».
  4. На песчаную подушку укладывают бетонную прослойку, которая будет выступать в качестве опоры для желобов.
  5. С помощью спецтехники бетонные лотки укладываются в подготовленные траншеи на бетонный слой.
  6. Далее стороны каждого водоотводного ЖБИ лотка укрепляются с помощью жидкого цементного раствора.
  7. На этом этапе выполняется стыковка лотков с помощью пазов. Для увеличения показателей герметичности, стыки обрабатывают специальным герметиком на основе битума или акрила.
  8. Производится монтаж защитных решёток поверх бетонных водосточных лотков.
  9. Готовый водоотводный канал стыкуется с ливневой канализационной коммуникацией.

Достоинства и недостатки

Бетонным желобам присущи следующие положительные свойства:

  1. Низкая цена.
  2. Устойчивость к воздействию химических веществ.
  3. Коррозиеустойчивость.
  4. Высокая степень прочности.
  5. Влагонепроницаемость.
  6. Устойчивость к колебаниям температур.
  7. Цельность сооружения.
  8. Универсальность применения.
  9. Гладкая поверхность способствует эффективному отводу мусора.
  10. Изделие является экологически чистым.
  11. Нет замены по более низкой стоимости.
  12. Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
  13. Длительный срок эксплуатации (более 50 лет).

К недостаткам конструкции можно отнести:

  1. Большая масса затрудняет монтаж желобов.
  2. Высокая стоимость транспортировки лотков.

Устройство водоотводного лотка

Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

  1. Сточный. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
  2. Коробчатый. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
  3. Щелевой. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
  4. Бордюрные. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Общие требования по установке водоотводных лотков

Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

Монтаж ливневки с покрытием из асфальта, бетона, плитки

Главные правила укладки:

  1. Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;
  1. Сбор системы идет от самой низкой точки;
  2. Уклон желоба должен быть минимум 10 мм/1 пог. м;
  3. Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

Подключение желоба к канализации через пескоулавливатель

  1. Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
  2. В местах поворота лотки, крышки распиливаются и соединяются в ус;

На фото схема соединения в ус.

  1. Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
  2. Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
  3. Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.

Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками

Как уложить ливневку

В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.

Схема монтажа

1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки.
2. Приготовить бетон для основания, на котором будут лежать лотки.
3. Нанести герметик на торцевую часть лотка.
4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба.
5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой.
6. Установить пескоулавливатель в сливное отверстие.
7. Уложить последующие лотки, скрепляя их герметиком.
8. Приклеить торцевую заглушку в конце готовой линии.
9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба.
10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет
12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет.
Популярные статьи  С чего начать строить дом на участке – все этапы, от фундамента до крыши

Как избавить насыпь от размывания

Чтобы защитить насыпь от размывания, ее борта и продольные склоны укрепляются различными материалами:

  1. Для возведения бортов используют натуральный камень, белый силикатный кирпич или железобетонные плиты. С обоих боков канавы кладут кирпичные или каменные стенки. При этом концы трубы оставляют свободными. Если требуется укрепить борта бетоном, то вначале устанавливают опалубку с подпорками. Между стенками опалубки монтируют арматурный каркас, затем конструкцию заливают бетоном. Спустя неделю, после схватывания бетонной смеси, опалубку с оголовка можно снять.
  2. Вдоль канавы откосы укрепляют щебнем с проливкой цементным раствором, тщательно уплотняя каждый слой.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Прикромочные бетонные водоотводные лотки

Они используются вдоль дорог и трасс. От их работоспособности зависит функционирование и эксплуатация дорог. Если лотки не будут справляться со своей функцией, на дорогах будет скапливаться вода, которая при проникновении через обочины в грунт приведёт к трещинам и вспучиванию дорожного покрытия.

Ликвидация таких дефектов возможна только при капитальном ремонте трассы, поэтому неоднородность дорожного полотна увеличивает риск аварийных ситуаций. Скопившаяся на проезжей части дождевая вода вызывает эффект аквапланирования, когда в зоне контакта автомобильных шин и дорожного покрытия образуется водяной клин, и колёса машины полностью теряют сцепление с дорогой.

Характеристика прикормочных водосборных лотков

Самым популярным является лоток Б1−18−50. Лоток Б1−20−50 является аналогом первого лотка, только имеет большую высоту. Они устанавливаются на стыке проезжей части и обочины. Лотки нельзя устанавливать выше или ниже уровня поверхности проезжей части. Вода, образованная выпадающими осадками, скатывается с поверхности автотрассы по обе стороны обочины, и, если лотки будут установлены выше или ниже, возле них будет происходить аккумуляция воды, что недопустимо. Вода, стекающая с дороги в лотки, содержит дорожную пыль, частицы грунта и химикаты от автомобильного топлива. В связи с этим придорожные лотки должны чиститься еженедельно, а то и чаще.

Для сбора большого количества воды используются лотки Б1−20−75 и Б1−22−75. Они устанавливаются на цементобетонном основании при использовании нивелирной рейки и шаблона уровня. Швы между лотками заполныются цементным раствором, а узлы между лотками и дорожным покрытием промазываются специальной битумно-резиновой мастикой. Это необходимо сделать, чтобы вода не попадала в слои дорожного полотна.

Бетонный лоток Б2−22−40 — это четверть цельного блока Б1−22−75. Обычно он применяется на поворотах, где длинные лотки использовать неудобно.

Монтаж прикормочных водобетонных блоков проводится вручную. Для начала делается чистка внутренней поверхности лотка и обработка защитным материалом, той же битумно-резиновой мастикой. При этом битумная эмульсия должна быть в холодном состоянии. После сбора всех лотков поверхность также обрабатывается битумом. После того, как битум высохнет и станет чёрным и гладким, укладку можно считать завершённой.

Характеристики водоотводных лотков

Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.

Основные характеристики лотков по требованиям ГОСТа:

Прочность на сжатие – соответствует минимум марке бетона М300.
Фракция наполнителя – максимум 15 миллиметров.
Цемент для производства – марки минимум М400.
Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.

Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Как обозначаются размеры водоотводных лотков:

DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.

Виды используемых лотков

Различают несколько видов бетонных лотков для отвода воды:

Бетонные

Такие желоба считаются самыми прочными в данной категории, они способны выдерживать внешнюю нагрузку в диапазоне 60-90 тонн. Изготавливаются посредством добавления цемента. Применяются для отвода ливневых стоков после осадков в канализационные стоки.

Полимербетонные

Сочетают в себе качества бетонных и пластиковых отводов воды. Производятся из кварцевого песка и гранитной крошки с добавлением специальных полиэфирных и эпоксидных смол. В данном случае цемент заменяют полимерными соединениями, в результате чего, конструкция обладает устойчивостью к воздействию различных химических элементов.

Пластик, входящий в состав материала, в разы облегчает конструкцию по сравнению с бетоном. Для частного строительства, используют желоба с решетками и без решеток, их масса на порядок меньше лотков из железобетона.

Полимерпесчаные

Желоба данного вида являются самым современным технологическим решением среди лотков водоотведения, обладают особой пластичностью и очень длительным сроком использования. Желоба производятся из полимерной крошки с добавлением специального песка мелкой фракции. В прочности не уступают бетонным изделиям, но имеют маленький вес, благодаря чему легко монтируются.

Установка

Установка бетонных лотков для водоотведения состоит из нескольких несложных этапов:

  1. Производится разметка участка согласно составленной схеме водоотводной системы из подготовленной документации.
  2. По разметке роется траншея с уклоном в сторону приемника для стекающей воды, с учетом размеров лотков для водоотвода. Высота стенок траншеи должна быть немного больше высоты лотков.
  3. На дне траншеи утрамбовывается демпферная подушка из песка, щебня и бетона, которая будет снижать нагрузку на грунт от веса коробов. Обычно используют бетон марки М400 или М500.
  4. На бетонную подушку устанавливаются водоотводные лотки, при этом их боковые стенки должны быть перпендикулярны дну траншеи. Между собой элементы соединяются специальными крепежами, которые обычно прилагаются к изделиям. В случае отсутствия крепежей используется акриловый герметик.
  5. Пространство между лотками и стенками траншеи заливают жидким бетоном и ждут полного застывания. После застывания производят монтаж решеток, если в дренажной системе использовали блоки с чугунной решеткой.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Если правильно провести расчеты и подобрать комплектующие с нужными техническими характеристиками, а также грамотно смонтировать дренажную систему, проблема с застоем воды на придомовом участке решится навсегда. Достаточно будет регулярно проверять каналы для стока и чистить их от мелкого мусора и песка.

Характеристики водоотводных лотков

Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.

Основные характеристики лотков по требованиям ГОСТа:

  • Прочность на сжатие – соответствует минимум марке бетона М300.
  • Фракция наполнителя – максимум 15 миллиметров.
  • Цемент для производства – марки минимум М400.
  • Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
  • Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.

Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж
Как обозначаются размеры водоотводных лотков:

  • DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
  • L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
  • В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
  • Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.
Популярные статьи  Как поставить москитную сетку на пластиковое окно: практические советы

Достоинства и недостатки пластиковых водостоков

Водостоки из ПВХ обрели популярность, благодаря массовому производству недорогих, но качественных  полимеров. В составе материала: прочный винил и стабилизаторы, повышающие стойкость к УФ-излучению и температурному воздействию.

Срок службы данного класса материалов – 10-15 лет (некоторые производители дают гарантию до 25 лет). Да, их нельзя назвать вечными, но их прекрасные эксплуатационные характеристики, в сочетании с небольшой стоимостью и широкой цветовой гаммой, позволили полимерным водостокам найти массу поклонников среди застройщиков.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Кроме непосредственно желобов и труб, в пластиковую конструкцию водостоков входят множественные комплектующие: переходники, воронки, уголки, колена, заглушки. С их помощью выполняется монтаж системы, которая собирается наподобие конструктора. При этом ничего подрезать и паять не нужно.

Крепежные детали и комплектующие разнообразны, поэтому пластиковый желоб можно собрать на карнизном свесе любой сложности, длины и конфигурации. Соединение деталей, в зависимости от производителя системы, может выполняться клеевым способом или безклеевым – с помощью резиновых уплотнителей.

Так как пластик не способен выдерживать большие нагрузки, кронштейны для удерживания желобов придется устанавливать с небольшим шагом.

Пластиковые водостоки выпускают окрашенными по шкале RAL, поэтому они могут иметь любое цветовое решение, подходящее под основное кровельное покрытие. Но наибольшим спросом пользуются системы, окрашенные коричневым цветом, серебристым или «под медь».

Лучше всего пластиковые водоотливы сочетаются с кровлями из битумной черепицы и керамической черепицы. Однако могут быть использованы и под другие современные покрытия.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Начнем с сильных сторон пластика:

  • Небольшой вес. Пластик значительно легче любого металла (даже алюминия), он практически невесом. Водосток из ПВХ не нагружает стропильную систему крыши, соответственно она не нуждается в специальном укреплении. Этим объясняются и рекомендации специалистов использовать пластиковые водоотводы при ремонтах старых крыш с обветшалыми стропилами.
  • Абсолютные антикоррозионные свойства. Пластик не способен ржаветь и гнить, даже при постоянном контакте с водой и нарушениях поверхностного слоя. В этом его огромное преимущество перед металлом.
  • Способность «работать» в широком диапазоне температур: от -50°C до +70°C.
  • Устойчивость к агрессивным средам. Пластик не реагирует на большинство химических раздражителей. Поэтому лучше использовать водостоки из ПВХ, если дом, например, находится на морском побережье (воздух насыщен солью) или поблизости есть заводы.
  • Простой монтаж. Пластиковый водоотвод можно собрать даже самостоятельно, так как все комплектующие, необходимые для этого, есть в свободной продаже.
  • Гладкость поверхности. На пластмассовых стенках не задерживается грязь и мелкий мусор. Соответственно, пластик долго сохраняет ухоженный вид, даже без регулярного ухода. Чистка желобов не занимает много времени и заключается в их промывке водой из шланга.
  • Малошумность. Во время дождя пластиковые водоотводы не производят такого шума, как металлические.
  • Широкий ассортимент расцветок.
  • Невысокая цена. Качественная пластиковая водосточка примерно в 2 раза дешевле, чем металлический аналог с полимерным покрытием.

А теперь — список недостатков:

  • Малая сопротивляемость нагрузкам. Схождение снега или льда с крыши может стать фатальным для пластиковых водоотводов. Велика вероятность их деформаций, растрескиваний и разломов. Для того, чтобы усилить конструкцию, необходим точный расчет количества кронштейнов и их установка с небольшим шагом в 0,5-0,6 м. Если сравнивать с металлическими системами, то для них крюки можно монтировать через 0,7-0,9 м.
  • При изменениях температуры пластик меняет линейные размеры. То есть при охлаждении он сжимается, при нагревании – расширяется. То же происходит и с водосточными трубами. Чтобы при заморозках такой водосток не лопнул, его детали собираются (соединяются) с использованием специальных компенсаторов расширения и уплотнителей из резины.
  • На морозе пластиковый водосток становится хрупким, поэтому под давлением снега его стенки могут лопнуть.
  • Нестойкость цвета, постепенное его выгорание на солнце. Особенно это проблема касается водоотводов, сделанных из некачественного пластика, на котором цвет «не держится».

Про особенности пластиковых водостоков, на примере систем Docke, рассказывают в информационном сюжете:

Общие требования по установке водоотводных лотков

Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

Монтаж ливневки с покрытием из асфальта, бетона, плитки

Главные правила укладки:

  1. Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;
  1. Сбор системы идет от самой низкой точки;
  2. Уклон желоба должен быть минимум 10 мм/1 пог. м;
  3. Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

Подключение желоба к канализации через пескоулавливатель

  1. Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
  2. В местах поворота лотки, крышки распиливаются и соединяются в ус;

На фото схема соединения в ус.

  1. Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
  2. Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
  3. Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.

Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками

Как уложить ливневку

В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.

Схема монтажа

1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки.
2. Приготовить бетон для основания, на котором будут лежать лотки.
3. Нанести герметик на торцевую часть лотка.
4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба.
5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой.
6. Установить пескоулавливатель в сливное отверстие.
7. Уложить последующие лотки, скрепляя их герметиком.
8. Приклеить торцевую заглушку в конце готовой линии.
9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба.
10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет
12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет.

Обзор эксплуатационных сфер

Применяются водоотводные бетонные детали только для твёрдых покрытий, так как удаление лишней влаги из почвы выполняет совсем другая система — дренажная. Лотки для ливневой канализационной коммуникации эксплуатируются в таких случаях:

  • возле автомобильных дорог;
  • на улицах города;
  • на пешеходных дорожках (асфальтных, плиточных);
  • на бетонных площадках.
  • внутри различных производственных цехов;
  • на автомобильных стоянках;
  • возле разнообразных объектов, относящихся к инфраструктуре города.

Лоток водоотводной бетонный с решеткой: железобетонный, дождевой, монтаж

Лотки укладывают вдоль автомобильных или железнодорожных дорог, стоянок и прочих объектов, где необходим отток ливневых и талых вод

Такие изделия в сочетании со специальной отмосткой производят качественное удаление талой, сточной и дождевой влаги. Благодаря бетонным каналам из водоотводных лотков значительно увеличивается эксплуатационный срок дорожных и других твёрдых покрытий.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
