Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Отвод воды

Одной из функций системы водостока является защита фундамента и стен дома от негативного влияния воды. Однако фундамент разрушается от воды, стекающей по водосточной трубе рядом со стеной. Для защиты основания используют вспомогательные стоки, которые крепятся в нижней части сточной трубы.

Вначале монтируют уголок, который направляет поток в горизонтальную наклонную плоскость. К нему присоединяют еще одну трубу или лоток, который отводит стоки от основания. При этом крепежные элементы дополнительного отвода размещены в грунте.

Не менее эффективно защищает фундамент от влаги дренажная труба с распределенными отверстиями.

К дренажной трубе, уложенной под грунтом или поверх него, стыкуется водосточная труба. На высоте в полметра над землей следует положить ревизионный люк с защитной решеткой, который фильтрует воду от мусора.

Для отвода можно удлинить трубу водостока и присоединить ее к колодцу. Скопившуюся талую и ливневую воду можно использовать для полива газона. Для этого в грунте следует выкопать яму, поместить туда емкость и присоединить к ней водосточную трубу. Для предотвращения перелива можно обеспечить выход в дренаж.

Отличным вариантом для защиты основания дома также считается устройство обычной отмостки и отмостки с накопительными желобами.

Желоба для водосточных конструкций

В зависимости от пропускной способности выпускаются разной маркировки. Маркировка показывает соотношение диаметра трубы с желобом.

Ходовыми вариантами считаются:

  • 100/75;
  • 125/90;
  • 150/110.

Желоба по форме делятся на:

  • полукруглые;
  • прямоугольные;
  • угловые.

Если первые два типа отвечают за сбор воды с крыши, то угловой желоб изменяет направление потока.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Фиксация проводится на наружных, внутренних углах крыши.

Из пластиковых желобов можно делать как острые, так и тупые углы. Для этого требуется вырезать часть и смонтировать половинки под требуемым углом. Крепеж проводится на холодную сварку.

Средняя длина желоба – от 3 до 4 погонных метра. Реализуются поштучно.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Крепят к крыше на кронштейны, крюки с шагом 60–90 см, соблюдая уклон от 1 см через 3–4 метра. Чем меньше выйдет мест соединений, тем быстрее и дешевле будет установка.

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие

Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

  • Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
  • Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
  • Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
  • Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
  • Шаг 5. Выставляем необходимый угол сгиба.
  • Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
  • Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
  • Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

  • Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
  • Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Основные моменты при проектировании водостоков

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа 2.04.01-85. Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

  1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
  2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
  3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
  4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише

Популярные статьи  Как подобрать шторы и покрывало из одной ткани для спальни: советы специалистов

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

Полезные советы

Маленькие хитрости позволят организовать отвод дождевой воды и талого снега эффективнее.

  1. Расположение вертикального стояка в строениях с длиной стены более 15 м целесообразнее в центре. Это позволит делать уклон от угла дома к середине.
  2. Специальная краска с защитными свойствами в баллонах позволит продлить срок службы металла в местах повреждения и сколов защитного покрытия.
  3. Использование сеток, устанавливаемых по периметру лотков или в воронку, предотвратит забивание водостока.
  4. Необходимо организовать отход воды от дома с помощью ливневой системы или емкости для сбора воды.
  5. Для районов с агрессивными климатическими условиями актуально применения устройств антиобледенения.

Такие тонкости предотвратят необходимость замены водостока раньше заявленных производителями сроков.

Основные правила

  • Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
  • Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
  • На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Как сделать водоотлив для крыши

Водоотлив можно реализовывать как желоб полукруглой формы, а также прямоугольный короб. Цвет не влияет на его функциональные особенности. Но стоит грамотно выбирать окрас, чтобы конструкция вписывалась в общий облик дома. Для этого цвет водоотлива должен сочетаться с кровлей или фасадом здания.

Обычно изготовители кровельных покрытий продают водоотливы, рассчитанные на установку с данным типом кровли. Они сочетаются по цвету, поэтому вместе будут выглядеть гармонично. Желательно выбирать оригинальные крепежные элементы для водоотливных желобов. Такой подход значительно упростит установку системы. Тем более, что установка водоотливов на крыше может быть выполнена самостоятельно. Да и выглядеть изготовленный водоотлив будет гораздо аккуратнее.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Но необязательно покупать готовую продукцию. Можно самостоятельно сделать отлив для кровли. Это позволит сэкономить средства.

Существует два основных способа создания отлива для крыши своими руками:

  1. Возьмите металлическую трубу с тонкими стенками, чтобы ее диаметр был примерно равен 150 миллиметрам. Ее нужно разрезать вдоль пополам. Получится два половинчатых желоба равных размеров. Из них легко сделать систему водоотлива.
  2. Для реализации альтернативного способа потребуется листовая оцинкованная сталь толщиной до миллиметра. Ее нужно нарезать в полосу, а потом загнуть в желоб. Лучше всего использовать для этого специальный станок, но можно и вручную посредством формы и киянки.

В обоих случаях нужно покрыть желоб антикоррозийным составом, а затем слоем защитного лака подходящей расцветки. Для монтажа конструкции применяются специальные кронштейны.

Обогрев водостоков и желобов

Чтобы устранить вероятность обледенения водосточной системы и ее повреждения, а также предотвратить затекание воды под кровельный материал выполняется монтаж обогрева водостока.

Обогрев водостоков и желобов водосточной системы

Кабельная система обогрева водостоков и кровли позволяет поддерживать температуру на плюсовом уровне.

Способы обогрева водосточной системы

Подогрев водостоков и крыши осуществляется посредством устройства системы антиобледенения и снеготаяния, т.е. электрообогрева — установка греющего (нагревательного) кабеля.

1. Наружный обогрев. Когда кабель устанавливается на нижнюю часть ската кровли.

Наружный обогрев водосточной системы

2. Обогрев внутри водостока. В этом случае кабель монтируется непосредственно в желоб и трубу водостока.

Внутренний обогрев водосточной системы

Параметры кровельных отливов

Установка отливов на крышу это последний этап работы, перед этим вам нужно сначала их выбрать и купить.

Материалы

На данный момент купить отливы для крыши не проблема, сложнее их выбрать. О ценах я расскажу позже, а сейчас коротко пройдемся по материалам.

Из чего делают водоотливы для крыши

Фото

Материалы

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Оцинкованная сталь

Толщина листа здесь не превышает 1 мм, поэтому конструкция достаточно легкая, плюс цена водоотлива вполне приемлемая.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Сталь с полимерным покрытием

Здесь стальной лист покрывают пластизолом, полиэстером и прочими подобными полимерами. Устойчивость такого покрытия на порядок выше, чем у обычной оцинковки.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Алюминий

Главным достоинством алюминиевых желобов считается их малый вес, плюс этот металл не подвержен коррозии, поэтому не нуждается в обязательном окрашивании.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Медь

На медные водостоки крыши производители дают гарантию от 70 лет, но служат они гораздо больше.

Медь не боится агрессивной химии, коррозии и прочих неприятностей, проблема лишь в том, что цена таких конструкций в разы превышает стоимость пластиковых или оцинкованных водоотливов.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Пластик

Сейчас пластиковый отлив выбирает каждый третий застройщик. Конструкция легкая, изящная, плюс современные полимеры не выгорают на солнце.

Завистники говорят о том, что пластиковый водосток хрупкий, но если выбрать нормального производителя и правильно установить отливы на крышу, то служить они будут не один десяток лет.

Форма водостоков

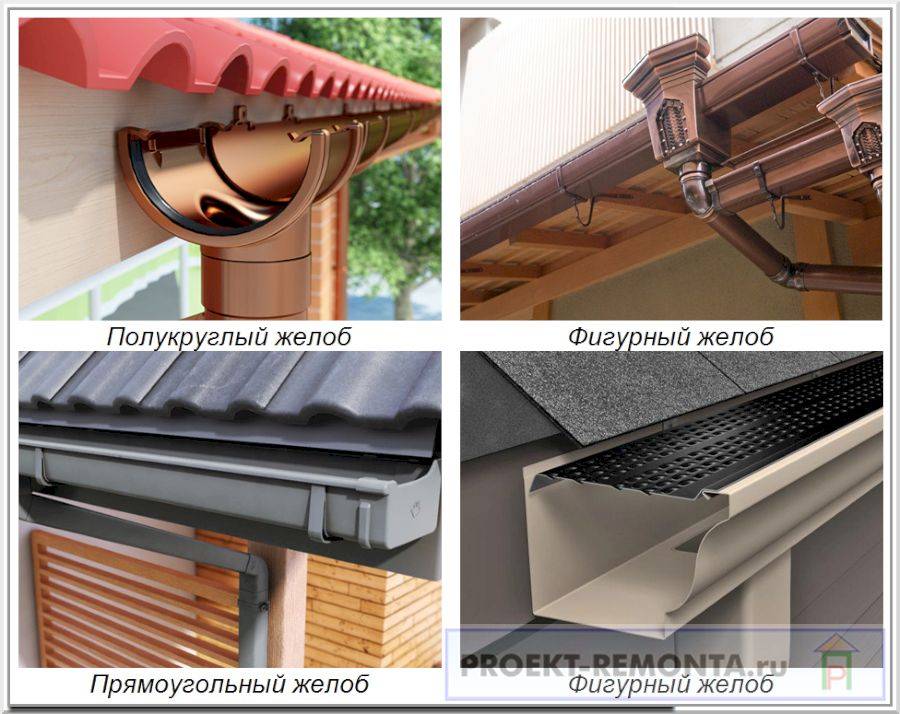

По форме водоотливы кровли бывают полукруглыми, прямоугольными и фигурными. Строго прямоугольные желоба, прямо скажем, на любителя. Их фигурные собратья выглядят оригинально, но обходятся на порядок дороже.

Самыми удобными, практичными и популярными считаются полукруглые виды желобов. Их плюс в том, что у таких конструкций нет внутренних углов, где постоянно собирается грязь и мусор, а чистить кровельный желоб без спецоборудования, своими руками весьма проблематично.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Как показывает практика, полукруглые кровельные отливы являются оптимальным вариантом

Расчет водостока

Чтобы рассчитать количество материала, вам нужна длинна периметра и квадратура проекции кровли на землю (квадратура участка под домом). По инструкции длина одного желоба направленного в одну воронку не должна превышать 10 м, но в реальности лучше отталкиваться от 5, максимум 7 м.

На длинных пролетах кровли желоба рассекаются от центра по сторонам, где на углах устанавливаются сливные воронки. Схема расположения воронок и точек рассечения прямых пролетов кровли зависит от конфигурации конструкции.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Монтаж отлива планируется из расчета 5 – 7 м прямого желоба на 1 сливную воронку

  • После замера периметра крыши вам нужно прибавить к общему метражу 10 – 15 %, они уйдут на подрезку и нахлест в стыковочных узлах.
  • По возможности на каждом углу кровли необходимо ставить воронку.
  • В среднем поддерживающие кронштейны устанавливаются с шагом 600 мм.

С расчетом ширины желоба дело обстоит так. По правилам на каждый квадратный метр плоскости кровли приходится 1,5 мм ширины. То есть, на кровлю в 100 м² ставится желоб в 150 мм. Но в реальности профессионалы обычно делают проще.

  • На крыши жилых домов с площадью кровли до 100 м² ставится желоб шириной 100 мм.
  • При квадратуре до 120 м² — ширина желоба берется 120 мм.
  • При квадратуре до 150 м² — ширина желоба берется 150 мм.

Что касается водосточных труб, кронштейнов и прочей фурнитуры, то обычно в магазинах это все идет в комплекте. Вы говорите ширину желоба и вам подбирают под неё всю систему. При подборе фурнитуры трубы желательно брать с большим диаметром, так меньше вероятность засора.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Водоотливы для крыши металлические могут иметь несколько вариантов фурнитуры

Вопросы цены

Какими бы красивыми ни были отливы для крыши, цена на них зависит от 2 вещей. Во-первых, известность бренда, а во-вторых, уровень цен в регионе. Я вывел среднюю стоимость водоотливов для крыши, на нее можно ориентироваться, но делать окончательные расчеты не стоит.

Популярные статьи  Как сшить подгузники из марли: выкройка и мастер класс по пошиву марлевого подгузника

Средняя цена отлива кровли

Материал

Цена за 1 м (Российские рубли)

Конструкция

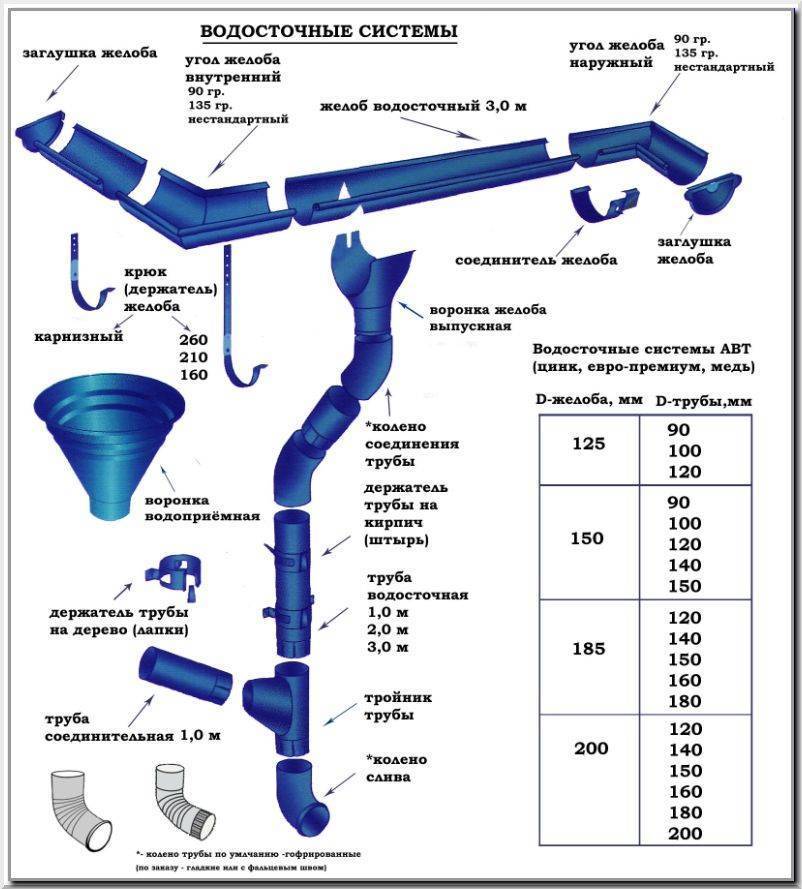

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

Конструкция внешней системы водостока крыши

  1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
  2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
  3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
  4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

  1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
  2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

  3. Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
  4. Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

  1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
  2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
  3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

  4. Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
  5. Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

  • диаметр малой трубы составляет 87 мм;
  • ввиду малого веса деталей устроить водосточную систему можно в одиночку;
  • максимальный шаг установки крюков – 50 см;
  • воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
  • пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
  • расстояние между хомутами труб – не больше 150 см.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Виды водостоков по материалу изготовления

Перед покупкой и установкой водостоков нужно определиться с материалом изготовления, так как от этого зависит и способ монтажа. Все системы можно разделить на две большие группы: пластиковые и металлические.

Полимерные наборы элементов

Полимерные изделия производят на основе винила с добавлением пластификаторов, стабилизаторов и других компонентов, повышающих прочность и износостойкость элементов. Пластиковые системы служат от 10 до 25 лет.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, трубКроме основных деталей – труб и желобов – в комплектацию полимерных наборов входят соединительные и уплотняющие элементы, благодаря которым сборка производится без сварки, пайки, подгонки угловых частей

Благодаря большому количеству преимуществ строительные организации и владельцы жилья все чаще склоняются к установке именно пластиковых конструкций, которые:

  • намного легче металлических, поэтому рекомендованы для установки на старые здания и дома, где лучше не нагружать стропильную систему и фасад;
  • не теряют эксплуатационных свойств при температуре от -50 °С до +75 °С;
  • не разрушаются коррозией, в отличие от металлических аналогов;
  • устойчивы к агрессивным веществам, которые могут находиться в воздухе или воде;
  • просты в установке – не требуют дополнительных умений, подходят для самостоятельного монтажа;
  • разнообразны по дизайну, можно выбрать систему под цвет кровли или фасада;
  • имеют умеренную стоимость, которая ниже, чем у металлических изделий.

Однако пластиковые системы имеют свои слабые места. Например, они более гибкие, чем металлические, поэтому кронштейны и хомуты устанавливают с небольшим интервалом.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, трубПри покупке кронштейнов необходимо помнить, что шаг установки для пластиковых систем – 0,5-0,6 м, тогда как для металлических он больше – 0,7-0,9 м

Под воздействием холода или жары пластик сжимается/расширяется, поэтому обязательными элементами для сборки являются компенсаторы и резиновые уплотнители.

Цвет, особенно у недорогих изделий, может со временем меняться – бледнеть, выгорать. И еще один недостаток – малая устойчивость перед грузами и всевозможными механическими повреждениями. Необходимо следить, чтобы в желобах не накапливались снег и наледь, вовремя их чистить.

Водосточные системы из металла

Металлические системы считаются более прочными, основательными и долговечными. Это объясняется техническими характеристиками материала, который служит в несколько раз дольше, чем самый лучший пластик.

Рассмотрим наиболее популярные решения:

Кроме перечисленных материалов, при изготовлении водосточных систем используются сплавы цинка с титаном, алюминия с цинком.

Первый вариант дорогой и износостойкий, но боится контакта с медью и железом. Второй – более экономичный, к тому же обладает неплохой отражательной способностью, теплостойкостью и красивым серебристым оттенком.

Преимущества металлических изделий касаются прочности и долговечности – по этим показателям они уходят далеко вперед от полимерных аналогов. Однако есть и недостатки: большой вес, теплопроводность, шумность. Если повредить защитное покрытие, стальная деталь начнет покрываться ржавчиной.

Популярные статьи  Кровать в японском стиле своими руками: чертеж и обработка заготовок

Выбирая материал, нужно учитывать и эстетическую сторону, и технические характеристики. Также необходимо ориентироваться на срок эксплуатации кровельного покрытия – гораздо удобнее производить комплексные ремонтные работы.

Сравнительную характеристику пластиковых и металлических водостоков можно найти в этом материале.

Конструкция

Двумя основными элементами отлива являются:

  • Желоб (лоток), собирающий воду, стекающую с кровли.
  • Водостоки, посредством которых собранная вода отводится к основанию дома.

Желоба – открытые сверху каналы, прикрепляемые под свесом кровли. Бывают полукруглой, прямоугольной, треугольной формы (применяются редко). Содержат прямолинейные и угловые элементы.

Водостоки (трубы) также сборные конструкции прямоугольного (редко применяются) или цилиндрического сечения. Их элементы бывают прямолинейные и гнутые (колена).

Заглушки не допускают слив и подтекание воды по торцам желобов. По монтажу заглушки бывают трёх модификаций – универсальные, право- и левосторонние.

Воронки устанавливаются под желобами, их назначение – принять и перенаправить воду в трубы.

Решётка листвоуловителя защищает систему от попадания в систему отлива крупного мусора, препятствуя её засорению.

Тройники – детали, требующиеся для разделения водного потока.

Колено слива – конечная часть водостока, направляющая изливающуюся воду в сторону от фундамента (в приёмную полость ливнёвки).

Муфты – детали для соединения.

Хомуты используются для крепления водостока к стене, препятствующие его вертикальному сдвигу.

Кронштейны – крепления.

Обводы применяются, если водосточной трубой понадобится обогнуть какое-либо препятствие.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Комплектация водосточной системы

Главные элементы водоотвода – это горизонтальный желоб или лоток для сбора жидкости и вертикальный стояк для слива собранной воды. Чтобы установить водосток из канализационных труб, также понадобиться создать данные детали. Рассмотрим подробно из чего состоит водосточная система и какие бывают водостоки. Кроме желоба и стояка, к основным составным частям водоотвода можно отнести:

  • держатель для желоба – фиксирует лоток в конкретном положении и не дает ему смещаться;
  • торцевые заглушки – не позволяют воде выливаться из желоба куда-то помимо воронки;
  • водосборная воронка – объединяет стояк и желоб, именно через нее производится отвод влаги из лотка;
  • защитная решетка – предотвращает попадание веток, листвы и прочего мусора в систему водоотвода, без данного элемента водосток легко забьется и утратит функциональность;
  • муфты соединительные – пригодятся для увеличения длины водосточных труб;
  • сливное колено – крепиться на конце сливной трубы, имеет изогнутую форму, за счет чего отводит поток воды в сторону от стен и фундамента в ливневую канализацию или в другой специальный резервуар;
  • разветвители и обводы – необходимы для развода труб, а также в том случае, если требуется строить не прямой стояк, а изогнутый, например, для обхода выступающих архитектурных деталей на фасаде;
  • крепежные хомуты – фиксируют трубу к фасаду.

Такой набор комплектующих является наиболее рациональным решением для монтажа водостока, именно поэтому водосточная система из канализационных труб, также должна содержать аналогичные составляющие части.

Пластиковый водосток для крыши: монтаж своими руками отливов, желобов, труб

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

  • ножницы по металлу;
  • шуруповерт;
  • ножовка по металлу или дереву;
  • перфоратор (чтобы крепить к стене хомуты);
  • уровень;
  • ручная или электродрель;
  • отвертка;
  • рулетка, карандаш;
  • резиновый молоток;
  • строительные леса;
  • маркер, шнур (для отметок);
  • стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

  1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
  2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
  3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
  4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
  5. Внутрь воронки вставляем желоба до полного защелкивания.
  6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
  7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
  8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
  9. Ставим заглушку на желоб до щелчка.
  10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
  11. Закрываем сверху желоба защитной решеткой.
  12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
  13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
  14. Трубы между собой соединяем муфтой с прокладкой.
  15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
  16. На расстоянии от грунта в 20 см к трубе крепим слив.
  17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

  1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
  2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
  3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
  4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
  5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
  6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
