Какими способами создаются узлы крепления стропильной системы кровли?

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

Какими способами создаются узлы крепления стропильной системы кровли?

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

Какими способами создаются узлы крепления стропильной системы кровли?

Способы крепления стропильных ног

Дельные советы

Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим

Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
Вентиляционные зазоры при кровле крыши важно соблюдать

Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.

Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.

Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
Важно не ошибиться в расчетах при проектировании стропильной системы.

Какими способами создаются узлы крепления стропильной системы кровли?

Стропила для крыши

Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

Видео – Технология крепления стропил

Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

Сборка конструкции

Размечать и даже собирать стропильную конструкцию лучше на земле – так намного безопаснее и удобнее: можно будет все необходимые детали сразу подогнать под один размер.

Предварительно распиливая детали стропил, рекомендуется по длине оставить хотя бы небольшой запас, чтобы в случае необходимости была возможность подогнать размеры по месту.

Чтобы разметить стропильные ноги, надо воспользоваться небольшим куском ровного кругляка (его надо затесать посредине) или бруса, по длине равного расстоянию между стенами постройки.

По его центру перпендикулярно набивают планку, длина которой будет равняться высоте отрезка от точки опоры стропил на стены до конька. Затем каждую из стропильных ног ставят на угол между вершиной поперечной планки и краем продольного бруса.

Строительным карандашом в верхней точке делают метку, обозначающую место будущей разделки. В случае висячих стропил аналогичным способом отмеряют затяжки.

При достаточно сложной структуре конструкции (наличии бабок, опор, подкосов) в течение разметки можно прихватить ее с помощью использования тонких реек.

После измерения и разметки всех стропил или даже разделывания и сборки их необходимо поднять на кровлю.

Хотя сборка на земле наиболее удобна, прочность конструкции не всегда настолько высока, чтобы выдержать возникающие при подъеме нагрузки.

yandex_partner_id = 182959; yandex_site_bg_color = ‘FFFFFF’; yandex_stat_id = 3; yandex_ad_format = ‘direct’; yandex_font_size = 1; yandex_direct_type = ‘vertical’; yandex_direct_limit = 1; yandex_direct_title_font_size = 3; yandex_direct_links_underline = true; yandex_direct_bg_color = ‘FCF3EE’; yandex_direct_title_color = ‘0066CC’; yandex_direct_url_color = ‘336740’; yandex_direct_text_color = ‘000000’; yandex_direct_hover_color = ‘0066FF’; yandex_direct_sitelinks_color = ‘FF3333’; yandex_direct_favicon = true; yandex_no_sitelinks = false; (”);

Монтаж стропил производится в следующем порядке

Первым делом с обоих концов кровли надо установить крайние стропила. На данном этапе их крепление нецелесообразно, поскольку надо будет определить симметричность расположения.

Чтобы упростить процесс монтажа стропильной системы, можно при помощи временных креплений соединить балки с мауэрлатом.

Затем надо измерить скаты проектируемой кровли. Для этого используют бечевку, при помощи которой соединяются вершина одного стропила с нижним углом противоположного – сначала с одной стороны, затем с другой.

При этом необходимо следить, чтобы бечевки на каждом из скатов кровли перекрещивались в самой середине кровли и только слегка касались друг друга.

При другой геометрии следует скорректировать или расположение стропил, или всю стропильную конструкцию для достижения требуемого результата.

После завершения монтажа крайних стропил их вершины нужно соединить при помощи бечевки по той линии, где планируется прохождение конькового бруса.

По этому месту необходимо будет соединять все остальные стропила. До выставления целой системы их тоже рекомендуется сажать на временные крепления на случай возможной корректировки.

Популярные статьи  [Экономия] Камин из гипсокартона: роскошь доступная каждому

Расстояние между стропилами должно составлять от 60 до 80 см. Для облегчения монтажа новых стропильных ферм конструкцию удобно собирать на балках.

Между стропилами рекомендуется прибить доски для исключения их смещения относительно друг друга.

В завершение устанавливаются поперечные планки, подпорки.

Точность расположения конструкции проверяется описанным выше способом (при помощи бечевки).

После окончания монтажа всех стропил производится их окончательное крепление к стенам или мауэрлату, после чего брусья связывают при помощи конькового бруса, который пропускается под верхней частью стыка стропил.

Крепление всех элементов осуществляется при помощи саморезов.

Закончив эти работы, надо заняться обрешеткой. Ее набивают по внешней стороне.

В случае, когда в некоторых узлах стропило опирается на кладку стены, а не на дерево, необходимо под него подложить гидроизоляцию. Для этого используют рубероид, который укладывается в два слоя.

Это же правило относится к мауэрлату, подкосам, остальным деталям из дерева.

Перед началом строительства мансарды нужно обязательно сделать расчет стропильной системы мансардной крыши.

А расчет стропил двухскатной крыши доступен здесь.

Металлические стропила для кровли: плюсы и минусы

20 Октября 2021 Немного о стропилах

Какими способами создаются узлы крепления стропильной системы кровли?

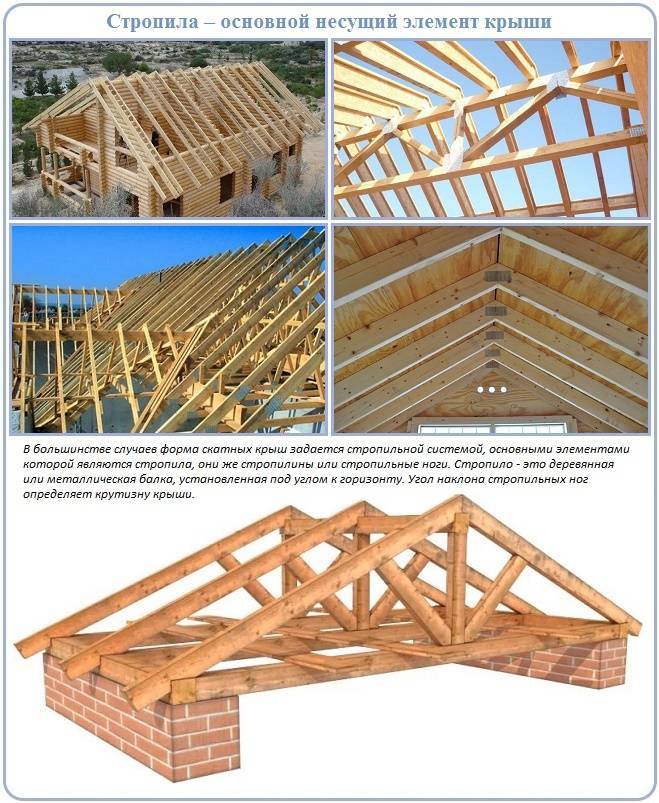

Стропила — это несущая система скатной кровли состоящая из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

Стропила могут быть наслонными и висячими.

Наслонные стропила концами опираются на стены здания, а средней частью — на промежуточные опоры. Висячие стропила опираются только концами на стены здания. Висячие стропила устраивают в том случае, если ширина дома достаточно большая, а промежуточные опоры отсутствуют.

В индивидуальном строительстве используют деревянные либо металлические стропила.

Конструкцию из металла, как правило, применяют в том случае, когда необходимо сделать крышу более жесткой и прочной. Еще один безусловный случай выбора металлических стропил — когда дом строится из бруса, длина которого составляет более 10 м.

В последней ситуации металлическими будут не только сами стропила, прогоны и опоры коньков. Вместо деревянного мауэрлата — бруса, уложенного сверху по периметру стены и служащего нижней опорой для стропил, — укладывают мощный швеллер. Стропильные ноги к нему крепят сваркой.

При этом металл никоим образом не должен соприкасаться с деревом: при изменении температурного режима металлом выделяется конденсат, который при попадании на древесину вызывает ее гниение. Дерево от металла изолируют с помощью рубероида.

Плюсы металлических стропил

Какими способами создаются узлы крепления стропильной системы кровли?

Помимо обеспечения металлическими стропилами высокой прочности и жесткости кровли, у таких стропил есть и другие преимущества.

По сравнению с деревянными они гораздо более долговечны, срок их службы — более ста лет.

Металлические стропила не подвержены гниению, не боятся ни грызунов, ни грибка и плесени. От коррозии их защищает оцинковка.

Существенный плюс такой стропильной системы — ее негорючесть и пожаробезопасность. В случае пожара металлические стропила будут какое-то время сдерживать огонь и предотвращать обрушение кровли.

Металлические стропила можно устанавливать в любое время года.

Высокие прочностные характеристики металлических стропил позволяют при их использовании выбирать любые, даже очень тяжелые кровельные материалы.

Минусы металлических стропил

Какими способами создаются узлы крепления стропильной системы кровли?

Металлические стропила обладают значительной массой. Отсюда — дополнительные сложности при транспортировке и необходимость использования специальной техники для их подъема на нужную высоту и установки.

Металлические стропила существенно утяжеляют здание в целом, значит, ему потребуется более мощный фундамент, что, в свою очередь, ведет к удорожанию строительства.

И сами по себе металлические стропила — дорогое удовольствие для индивидуального застройщика.

Наслонные металлические стропила фиксируются сваркой, и в области сварных швов впоследствии появляется ржавчина.

В промышленном строительстве стропильные системы делаются из цельного металла: балок, уголка, швеллера. Индивидуальные застройщики для облегчения веса конструкции вместо цельного металла нередко применяют квадратную «трубу». Эта «труба» способна усиливать звуковые волны, поэтому в таком случае вполне можно получить «поющую» крышу. Кроме того, в металлической трубе, как ее ни изолируй, — все равно будет скапливаться конденсат, приводящий к деформации и разрушению металла.

Металлические детали в любой постройке — это «мостики холода», через которые идут теплопотери.

Конструкция, разновидности

Устройство стропильной системы достаточно сложно.

Основные элементы конструкции стропильной системыИсточник build-effect.ru

Рассмотрим узлы системы внимательнее:

  • Мауэрлат. Это горизонтальный брус, уложенный на верхнюю кромку стен по всему периметру дома. Принимает на себя нагрузку от стропил, распределяет и передаёт её стенам и фундаменту.
  • Лежень. Горизонтальный брус, уложенный по продольной оси крыши. Иногда укладывают два лежня, если этого требует ширина крыши.
  • Стойки. Вертикальные брусья, расположенные на торцах лежня. Высота стоек определяет угол наклона скатов.
  • Коньковый прогон. Горизонтальная доска, установленная на ребро и прикреплённая к верхним концам стоек. На неё опираются стропильные ноги.
  • Стропильные ноги. Наклонные доски, установленные на ребро. В нижней части они опираются на мауэрлат, в верхней крепятся к коньковому прогону, или просто соединяются попарно.
  • Прогон. Горизонтальный брус, закреплённый на концах стоек. Используется на крышах с двумя лежнями, разделяя всю конструкцию на два яруса.
  • Ригель. Горизонтальные планки, уложенные перпендикулярно прогонам и соединяющие стропильные ноги.

Ряд ригелей, установленных на стропильных ногахИсточник remontnik.ru

  • Подкосы. Это наклонные планки, скрепляющие элементы конструкции и обеспечивающие их неподвижность.
  • Обрешётка. Это несколько рядов горизонтальных планок, связывающих стропильные ноги между собой и служащих непосредственной опорой для кровли. Может представлять собой сплошной настил из досок. Иногда поверх редкой обрешётки укладывают промежуточный слой листовых материалов (ОСБ, ДСП или фанеру), обеспечивающих герметичность подкровельного пространства.

Кроме этого, важным элементом системы является карнизный свес. Это продолжение нижней части стропильных ног, выходящее за пределы мауэрлата и нависающие над плоскостью стен. Благодаря свесу, дождевая или талая вода стекает по водостокам на землю, не попадая на стены или фундамент. Это позволяет сохранить несущие конструкции и увеличивает срок службы постройки. При этом, сами стропила опираются на мауэрлат и там же заканчиваются. Продолжением являются отдельные элементы – кобылки, которые прикрепляются встык к стропилам и не испытывают нагрузок, приходящихся на основную часть системы.

Установленные кобылкиИсточник ytimg.com

Перечислены основные элементы стропильной системы, но порядок их соединения и размещения может быть разным. В зависимости от способа сборки возникают разные виды стропильных систем:

  • Наслонные. Стропила опираются снизу на мауэрлат, а сверху крепятся к коньковому прогону.
  • Висячие. Снизу стропила установлены на мауэрлат. А сверху соединены с противоположными ногами с другого ската. Как правило, такова конструкция кровли скатных крыш небольших одноэтажных домов каркасного типа, или построек из лёгкого пенобетона.
  • Шпренгельные системы. Они состоят из цепочки отдельных ферм, собранных на земле и в готовом виде установленных на крыше. Такой метод позволяет уменьшить опасность от работ на высоте, обеспечивает лучшее качество и точность сборки.

Выбор той или иной конструкции не является капризом владельца дома. Тип крыши закладывается в проекте строительства по результатам расчётов, учёта возможных нагрузок и климатических условий региона.

Наслонные стропилаИсточник стд-спб.рф

Принципы крепления

Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:

-Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.

-Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.

-Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.

-Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.

-Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.

Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.

Как соединяют узлы в коньковой части?

  1. Соединение встык.
  2. Крепление на основе конькового прогона.
  3. Коньковый стык внахлест.

С целью крепления первым способом обрезают коньковую часть с верхнего края под углом, который является одинаковым с углом ската крыши. Затем его упирают в необходимое стропило, которое должно быть тоже обрезано под углом, но с противоположной стороны кровли. Для обрезки углов иногда используют специальный шаблон.

Гвозди для соединения стропил под коньком должны быть размером 150 мм и больше, их понадобится две штуки. Каждый гвоздь забивается в стропила в их верхней части под соответствующим углом. Острый конец прибитого гвоздя обычно входит в срез стропила с противоположных сторон. Укрепления конькового стыка можно добиться путем наложения на него пластины из металла сбоку либо деревянной накладки так, чтобы достаточно было притянуть ее с помощью болтов либо гвоздей.

Соединение вторым способом, то есть через коньковый прогон, связано с укреплением стропил на коньковом брусе. Прогон представляет собой одну из дополнительных опорных балок или брусов, который является подпоркой стропил. Он располагается параллельно коньку или мауэрлату. Способ отличается от предыдущего тем, что между стропилами, которые спилены под углом, укладывается коньковая балка, что является трудоемким процессом, поэтому данный способ используется реже.

Более распространен способ, который схож с первым, но отличается он тем, что крепление производится внахлест, а метод стыка не применяется. Стропила должны при этом соприкасаться торцами, а не боковыми поверхностями. Стянуть стропила следует болтом или шпилькой, гвоздями. Это соединение применяется многими мастерами на практике.

В целом устанавливать стропила на мауэрлате можно путем создания конструкций кровельных стропильных систем, которые являются распорными либо безраспорными. Это определяет выбор соответствующего способа соединения мауэрлата и стропил, которые можно аналогично укрепить к коньку.

Основные недочеты при монтаже узлов крепления стропильной системы

Проблема выбора способа крепления стропильной системы к конструкции строения является очень важной при создании узлов крепления. Зачастую при создании узлов мауэрлат служит опорой для стропил

Крепление мауэрлатного бруса осуществляется “намертво” с помощью анкерных болтов к армированному поясу жесткости.

Возможным недочетом является незаанкерованный пояс жесткости, что может привести к опрокидыванию мауэрлатного бруса и нарушению устойчивости кровельной стропильной системы. Происходит расшатывание крыши, а кровля при этом сползает. Из-за ошибочного размещения анкерных болтов или неправильно выполненных отверстий крепление является уже неэффективным.

Если гайки навинчивают с перетягом на болты, то узел крепления становится непрочным и подвергается скорому разрушению. Для создания узла крепления при этом иногда применяется проволочная скрутка.

Например, если стропильная конструкция совмещается с перекрытием без учета несущей способности перекрытия чердака, то это является наиболее опасным моментом, который может повлечь разрушение постройки.

Если затяжку меняют на сборную железобетонную балку перекрытия, предназначенную на изгиб, то использование сборных железобетонных балок должно быть эффективным за счет их жесткого закрепления в армированном поясе жесткости перекрытия, который устроен с использованием арматурного каркаса. Его ось должна идти в одном направлении с действующими силами.

Вместе с тем наличие недочетов в процессе создания стропильной системы, которая является несущей деревянной конструкцией перекрытия, зачастую возникает по причине недопонимания функций, выполняемых затяжкой и ригелем во всей кровельной системе. Затяжка отличается от ригеля тем, что она представляет собой продольную, а ригель – поперечную балку.

Строительство стропильной системы связано с созданием распорной системы, работающей по принципу расхождения внизу плоскостей, что происходит под влиянием не только их собственного веса, но и нагрузки, которая приходится на линию пересечения плоскостей, чему должна препятствовать поперечная балка, то есть затяжка.

Популярные статьи  Как сделать стильные корзины для хранения своими руками?

Приступая к устройству крыши, следует выяснить все моменты, связанные с допущением определенных ошибок, возникающих при выполнении работ по устройству стропильной системы. Устройство кровли дома связано с возможными трудностями и недочетами, не позволяющими достичь поставленной цели.

Мауэрлат является одним из основных элементов кровельной конструкции. К нему осуществляется крепление стропил. От качественного создания стропильной конструкции зависит эксплуатационный период всей крыши.

Разновидности стропильных систем и устройство их узлов

Стропильная система разделяется на два основных типа: наслонные и . Поскольку узлы соединения в каждой из систем имеют различные характеристики, определенный тип стропил подбирается, исходя из свойств предпочитаемой крыши, включая ее архитектурные особенности.

  • общая функциональность кровли;
  • сила давления кровельных стройматериалов на конструкцию;
  • распространенность и частота атмосферных осадков на территории, где располагается дом.

У висячего типа стропил отсутствуют опоры, размещающиеся в промежутках. По этой причине возникает усиленный распор, передающийся на стены строения по горизонтали. Чтобы уменьшить этот показатель, в узел опор внедряют затяжной элемент из древесины или металла, предназначенный для объединения стропильных ног. Таким образом, узлы висячих стропил приобретают форму треугольника. Затяжной элемент размещается в основании ног, он выполняет функцию перекладины (чаще всего используется в двускатных конструкциях крыши) и работает на изгиб и сжатие. От высоты затяжного элемента зависит прочность соединения с основанием опор.

Наслонный тип стропил зачастую обустраивается в строениях, где присутствует центральная опорная колонна или несущая стена. Стропила упираются конечностями в боковые стороны постройки, а центральная часть ложится на колонну или другую опору внутри дома. Такой узел конструкции рассчитан на изгибное функционирование. Наслонные опоры создают меньшую нагрузку на составные части постройки, поэтому их монтаж не такой трудоемкий, как в случае с висячими стропилами. Кроме того, он не требует больших материальных расходов.

Существуют также варианты обустройства крыши, совмещающие в себе оба типа стропил. В этом случае каждый тип чередуется, то есть зоны без несущих стен обустраиваются висячими стропилами, а области с необходимыми опорами – наслонными.

Узлы деревянной кровли

Какими способами создаются узлы крепления стропильной системы кровли?

Если вы хоть раз присутствовали на возведении крыши дома, то наверняка знаете, что стропильная система – своеобразный скелет кровли.

На них укладывается кровельный пирог, покрытие, с обратной стороны возможно обшивается облицовочным материалом. За весь свой срок эксплуатации стропильные ноги держат колоссальные веса, которые при некоторых условиях могут доходить до отметки 200 килограмм на 1 квадратный метр. Такое значение может быть достигнуто, если хозяева не обслуживают крышу и на ней скопилось достаточно большое количество мусора, листвы и снега.

На момент строительства крыши она обязана выдерживать вес нескольких рабочих и их оборудование. Такая нагрузка сугубо индивидуальна, ведь трудно предугадать точные цифры, если не знаешь сколько будет весить рабочие или какое оборудование они возьмут с собой. Поэтому очень часто крыши сооружаются в таком ключе, чтобы какой бы ни была высокой нагрузка, она смогла ее выдержать. Только в таком случае работа и дальнейшая эксплуатация будет проходить в спокойном и безопасном режиме.

Следующий по важности элемент называется мауэрлат или по-другому – опорный брус. Он является своеобразным фундаментом для всей кровли

Данный элемент обязан быть прочным, поэтому в большинстве случаев для его заготовки используются хвойные породы древесины. Мауэрлат может крепиться к стене множеством способов, но самые популярные и простые это: крепеж при помощи закладных деталей или анкеров. Для первого способа в процессе строительства стен закладываются специальные металлические детали, и выпускаются в конце.

Опорный брус держит стропильные балки, а значит на него приходится их вес и нагрузка, которую они способны выдержать. Расчет по подбору стропильных элементов довольно прост и в то же время сложен. Посчитать одно уравнение очень легко, но вот обнаружить все нюансы и вставить их в формулу бывает не всегда возможно, поэтому многие застройщики просто берут продукты с большим сечением и не заморачиваются. Это отчасти верно, но как быть если и этого будет недостаточно. Решить данную проблему можно, при помощи всяческих распорок и подпорок.

Если вы столкнулись с объемной крышей, то дело не обойдется без подкосов и стоек. Благодаря этим элементам стропильные ноги чувствуют себя максимально устойчиво

Важной частью всей системы является обрешетка. Она может устраиваться разряженным методом или сплошным

Если кровельный материал жесткий, то можно пользоваться первой, а если мягкий, тогда только вторым. Как правило, разряженная обрешетка набивается над карнизными свесами сплошным способом, тем самым увеличивая устойчивость всего свеса и делая его прочнее.

Какими способами создаются узлы крепления стропильной системы кровли?

Коньковый узел очень важная часть любой крыши. Он не только является защитой двух плоскостей от пыли и влаги, но и позволяет влажному воздуху покинуть чердачное помещение

Это особенно важно, когда покрытие или что-то в кровельном пироге полностью изолирует материалы от влаги. Влажному воздуху не остается ничего другого как начать конденсироваться и разрушать все элементы стропильной системы

ВАЖНО: Перед устройством деревянных элементов очень важно обработать их защитными составами. Антисептики защищают структуру пиломатериалов от гниения и размножения вредных микробов, а антипирены увеличивают устойчивость к возгоранию
