Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

Содержание

Разработка плана стропил

Готовый план стропил

При разработке плана стропил выполняют следующие процедуры:

  • Нанесение модульных координационных осей, к которым привязываются значения толщины капитальных стен здания. При этом вынос венчающего карниза используемой конструкции отображается на плане стен наружных в виде контурной линии;
  • На плане вычерчиваются каналы дымовые и вентиляционные каналы и трубопроводы, расположение которых в обязательном порядке учитывается в процессе размещения элементов проектируемой системы стропил;
  • Разрабатывают план выбранной формы крыши в виде эскиза, на котором должно также учитываться расположение стен. На план в виде линий наносятся конек, ендовы, ребра, а также следующие элементы:
  1. Форма скатов крыши;
  2. Направление уклона скатов;
  3. Расположение слуховых окошек;
  4. Расположение фронтонов и т.д.

Используя план крыши, производят вычерчивание плана системы стропил, на котором должно быть указано размещение следующих элементов:

  1. Подстропильная балка;
  2. Мауэрлаты;
  3. Стропильные ноги с кобылками и затяжками, опирающиеся на мауэрлаты;
  4. Стойки, также как и продольные подкосы, обеспечивающие необходимую пространственную жесткость стропильной системы (отображаются в виде штриховой линии);

Поперечные сечения различных элементов принимают ориентировочные значения в зависимости от того, какой тип древесины будет использован при строительстве (доски, брусья или бревна). Шаг стропил, то есть расстояние между ними, выбирается в зависимости от того, какой именно строительный лес применяется при строительстве кровли, а также от веса используемого для покрытия материала:

  • Шаг стропил деревянных составляет 100-120 см;
  • Шаг изготовленных из брусьев стропил – от 150 до 180 см.

Кроме того, расстояние между стропилами может изменяться при пропускании между ними труб дымохода или вентиляции.

Кроме того, данные трубы могут пропускаться путем прерывания стропильных ног, для этого их свободные концы опираются на перемычки из древесины, расположенные между соседними стропилами, для крепления которых выполняется специальный запил стропил.

В случае двускатных или щипцовых крыш слуховые окна размещаются во фронтонах, расположенных на торцах. Это повышает эффективность вентилирования чердачного помещения в теплое время года.

При разработке проекта четырехскатной крыши следует отобразить на плане такие элементы, как накосные диагональные ноги стропил, нарожники, опирающиеся на них, а также располагающиеся на вальмах слуховые окошки.

В случае, если в подкровельном пространстве оборудуется мансардный этаж, на плане следует отобразить также верхние балки обвязки стен каркаса, на которые будут опираться стропила.

Следует также учитывать, что разработка плана системы стропил должна выполняться параллельно разработке плана различных конструктивных разрезов проектируемого здания, которые должны быть связаны между собой.

На чертеже стропильного плана проставляются значения расстояний между модульными осями проектируемого здания, к которым привязываются значения толщины стен. Размерные линии, на которых отмечается цепочка шагов между стропильными осями, наносятся на план ближе к его контуру. Внутри же плана указывают расстояния между стойками, трубами вентиляции и дымохода, а также между различными элементами конструкции стропильной системы. Кроме того, на плане необходимо отобразить выноски, на которых будут указаны значения длин и поперечных сечений перечисленных элементов.

Стропильная система является важнейшим элементом конструкции возводимой кровли, от правильности проектирования которой зависят такие показатели, как надежность крыши, ее безопасность и длительность срока эксплуатации.

Поэтому, не обладая требуемыми навыками и умениями, лучше не браться за составление плана стропил, а доверить выполнение данной работы квалифицированному специалисту, обладающему необходимым опытом.

Особенности стропильной системы

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.
Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоМауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоСтропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.
В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.
Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоКоньковый прогон объединяет стропильные фермы в единую конструкцию

  • Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
  • Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
  • Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
  • Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоПодкосы передают нагрузку от ферм на затяжку

  • Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
  • Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоКобылки служат продолжением стропил для обеспечения свеса крыши

Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.
Шаг обрешетки зависит от типа кровельного покрытия.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоОбрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоНекоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоВисячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Как сделать двухскатную крышу: пошаговая инструкция в фото и видеоНаслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.
Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.

Популярные статьи  Водонагреватели на дачу и в квартиру: особенности выбора

Почему двускатная?

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео
Над этим гаражом будет двускатная крыша Будет легче ответить на этот вопрос, если вы просто узнаете обо всех преимуществах:

  • Большое удобство и простота монтажа. Имея хорошую инструкцию, с возведением такой конструкции справится даже тот, кто не имеет большого опыта в кровельных делах.
  • Доступность комплектующих. Все необходимые элементы можно купить или заказать конкретно под свой проект.
  • Возможность выбрать наилучший угол ската. Это обуславливает хорошее отведение осадков, а значит, продолжительный срок службы покрытия и других материалов.
  • Если не планируется каких-либо помещений под крышей, то холодный чердак снизит необходимость в дополнительном обогреве и вентиляции.
  • Удобство размещения различных узлов в подкрышном пространстве.
  • Преимущество организации мансардного помещения.
  • Выбор любого типа кровельного покрытия.
  • Установка дополнительных окон или зенитных фонарей.
  • Возможность индивидуального подхода.

Постройка крыши своими руками: функциональное оснащение крыши

Так называемые вспомогательные элементы крыши недооценивать нельзя – одни из них служат для защиты дома от некоторых погодных явлений, другие оберегают человека от неприятностей, ну а третьи и от того, и от другого. Таких дополнений, которыми может быть оборудована крыша современного дома, не так уж и много.

  1. Система водоотведения. Она имеет двоякое назначение. Во-первых, ливнестоки отводят воду от стен дома, не позволяя им промокать и, соответственно, промерзать зимой. Во-вторых, не страдает от воды и промерзания отмостка. Ну и, в-третьих, нет наледи на проходной части вдоль дома, что снижает риск упасть и покалечиться в зимний период.
  2. Снегоулавливатели. Практически каждый человек видел если не воочию, то, по крайней мере, слышал о том, как зимой с крыш высотных домов лавиной слетает снег – вместе с коркой наледи на нем он представляет собой весьма серьезную опасность для человека. Предотвратить такое явление можно с помощью снегоулавливателей – это своего рода барьер, если хотите, зацепка, которая удерживает снег на крыше и не дает ему сползать вниз. Если система водоотливов считается обязательным элементом крыши, то вот улавливатели снега относят к разряду рекомендуемых.

  3. Подогрев ливнестоков, а возможно, и крыши. Это тоже рекомендуемая система, от которой многие люди отказываются в силу ее энергоемкости. Тем не менее, она позволяет решать ряд задач и в значительной мере облегчать жизнь владельцев домов. В ее задачи входит не дать воде замерзнуть в ливневых желобах и трубах – как результат, предупредить их разрушение под воздействием увеличивающейся в объеме замерзающей воды. Кроме того, подогрев системы водоотведения – это отсутствие сосулек, которые, того и гляди, норовят сорваться человеку на голову.

По большому счету, можно вообще отказаться от всех этих дополнений, но в такой ситуации следует быть готовым к проведению ежегодных дополнительных работ – однозначно придется вручную отбивать сосульки с крыши, долбить лед на отмостке и производить более частый ремонт фасада дома. Как ни крути, а ничего лишнего на современной крыше найти не получится, и каждый ее элемент предназначен для решения той или иной задачи.

И в заключение темы, как сделать крышу дома своими руками, скажу несколько слов по поводу типа крыши – в этом отношении данная часть дома может быть очень разнообразной и в зависимости от этого отличаться сложностью технологии изготовления. Самой сложной конструкцией считается многоскатная крыша, наиболее простой – односкатная, но ее обычно монтируют на сараях и прочих строениях небольшого размера. Оптимальным вариантом считается двускатная крыша, а наилучшим – мансарда (именно она способна предоставить не только надежную защиту дома, но и дополнительные жилые помещения).

Автор статьи Владимир Белов

Кровля из профнастила: расчет материала, особенности монтажа и утепления

Французские окна – удивительные панорамы из вашего дома

Прозрачный шифер – интересный материал для кровли объектов вашего участка

Керамическая черепица: качество проверено временем

Варианты отделки фасада дома: лучшие способы и материалы

Монтаж кровельного материала на крышу

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

Раньше в большинстве своем использовался привычный каждому россиянину волнистый шифер, сейчас появилось огромное множество покрытий. Ондулин, металлочерепица и профлист являются весьма качественными материалами, при условии правильного монтажа они способны исправно служить долгие годы.

Эту работу можно выполнить своими руками, только если человек знает особенности правильной установки: каждый кровельный материал имеет свои нюансы.

Также на рынке сейчас представлено множество различных фирм, которые могут выполнить профессиональный и качественный монтаж за денежную плату.

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

  1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
  2. Количество дождей, их сила и продолжительность.
  3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.
Популярные статьи  Как сделать перепланировку, чтобы потом законно продать квартиру

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Как сделать двускатную крышу своими руками: пошаговая инструкция

Сборка простого перекрытия не вызовет затруднений у начинающего мастера, хоть немного знакомого с плотницким делом. Помогут смонтировать двухскатную крышу своими руками чертежи, фото и пошаговые инструкции поэтапного строительства. Монтаж включает сборку мауэрлата, ферм и обрешётки, гидро- и теплоизоляционные работы, укладку покрытия, подшивку свесов. Перекрытие должно служить долго, значит, его делают с запасом прочности, который обеспечит безопасность и долговечность.

Укладка мауэрлата

Изготавливают элемент из бруса или бревна, обрезанного с одной стороны. Укладывают его строго по горизонтали, а отдельные участки сращивают по длине косым или прямым замком. В углах соединяют «в полдерева» или «в лапу». К стенам его крепят проволокой, арматурой, закладными элементами или анкерами. Вариант фиксации зависит от способа возведения здания. Независимо от выбранного типа крепления, оно должно обеспечивать полную неподвижность.

Монтаж конькового бруса

Элемент опирают на противолежащие фронтоны здания. До начала монтажа подготавливают места укладки бруса, очищают их от строительного мусора и проверяют горизонтальность отверстий. Края прогона обматывают гидроизоляционным материалом для увеличения срока его службы и всего узла в целом. После укладки бруса ещё раз проверяют его горизонтальность. В случае отклонения от нормы под края устанавливают прокладки. Обязательно необходима проверка параллельности конька срезу стен. Закрепляют прогон только после его выставления.

Устройство висячей стропильной системы

Подвесная двухскатная крыша своими руками — простой способ пошагового монтажа. Возводят её в чёткой последовательности:

  1. Обустраивают мауэрлат.
  2. По длине опорного бруса делают разметку, где будут располагаться фермы.
  3. Собирают вне здания арки из стропил, затяжек, ригелей.
  4. Поднимают и устанавливают элементы в заданное положение, начиная с боковых. Каждый фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
  5. Натягивают маркеры по нижней и верхней точке между крайними фермами. По ним выставляют средние фрагменты.
  6. Закрепляют фермы или арки коньковыми досками, контролируя шаг.

Если между несущими стенами больше 6 м, висячие узлы усиливают стойками.

Крепление обрешетки

Укладку финишного покрытия выполняют на обрешётку. Кроме того, она усиливает каркас, придает ему устойчивость и жесткость. Делают её решётчатую или сплошную. В первом случае набивают доски либо бруски, во втором — листы фанеры, ДСП или OSB. Вариант зависит от вида гидроизоляционного материала и наличия теплоизоляции. Для обустройства утеплённого чердака потребуется монтаж контробрешётки.

Покрытие крыши

После окончания подготовительных работ приступают к настилу покрытия. Способ укладки и последовательность зависит от выбранного материала и рекомендаций производителя. В общем случае начинают работу с центра нижнего края свеса. В процессе монтажа постоянно контролируют параллельность отдельных листов коньку и фронтонам. После настила покрытия обустраивают вентиляцию, подшивают свесы и устанавливают водоотливы.

Тем, кто не знает, как возвести двухскатную крышу своими руками, поможет пошаговое видео процесса. Соблюдение строительных норм и выполнение расчётов позволит сделать перекрытие самостоятельно без привлечения наёмных специалистов.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Это интересно: Различия между балконом и лоджией — разъясняем по пунктам

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенамиКак сделать двухскатную крышу: пошаговая инструкция в фото и видео

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Популярные статьи  [Правда или обман] Действительно ли белые стены маркие?

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системыКак сделать двухскатную крышу: пошаговая инструкция в фото и видеоКак сделать двухскатную крышу: пошаговая инструкция в фото и видео

Для мансардных крыш

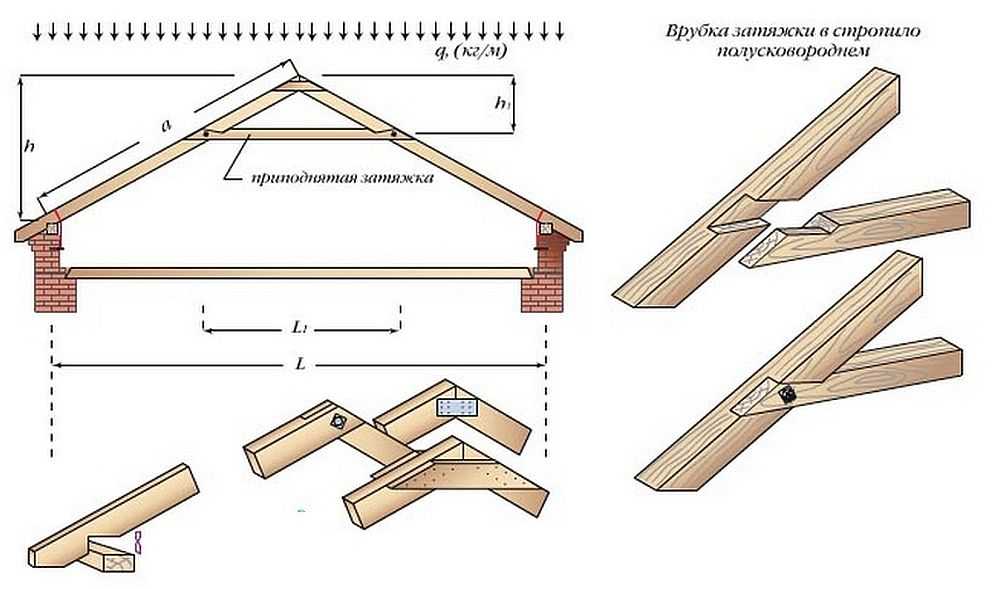

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеляКак сделать двухскатную крышу: пошаговая инструкция в фото и видео

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропилКак сделать двухскатную крышу: пошаговая инструкция в фото и видео

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжкиКак сделать двухскатную крышу: пошаговая инструкция в фото и видео

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропиламиКак сделать двухскатную крышу: пошаговая инструкция в фото и видео

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.

Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.

Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.

Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.

Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.

Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра

Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.

Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

  • хорошо выдерживает снеговые нагрузки;
  • отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
